PCIE接口协议

基本概念

PCIE一种高速串行计算机扩展总线标准，有两种存在形式（一个是PCIE接口，一个是PCIE通道）

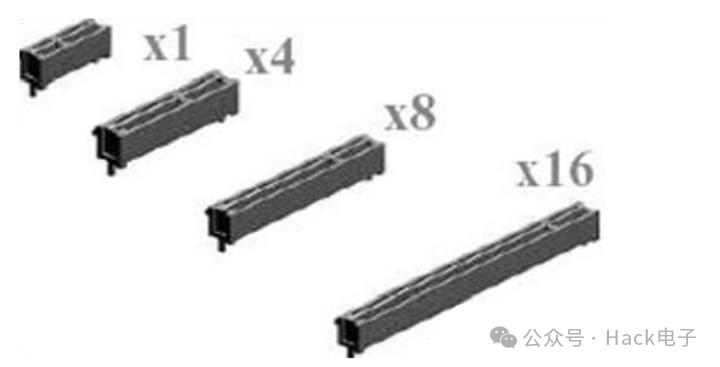

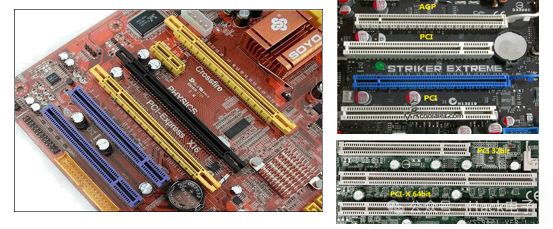

PCIE接口：（4种尺寸）

PCIE通道：传输从存储接口过来的数据

除了PCIE接口可以通过通过PCIE通道传输，M.2接口、USB4.0、雷电3/4接口也是通过PCIE通道传输的

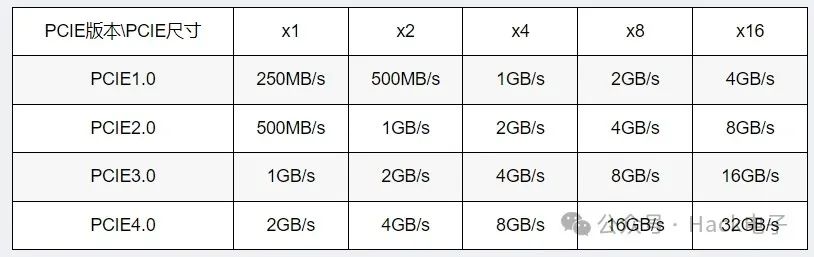

不同PCIE版本和不同PCIE接口尺寸对应的带宽

特点

PCIE可以提高系统吞吐量、可扩展性和灵活性

支持热插拔（PCIE总线接口插槽包括“热插拔检测信号”）

节省IO，减少板级空间，降低干扰

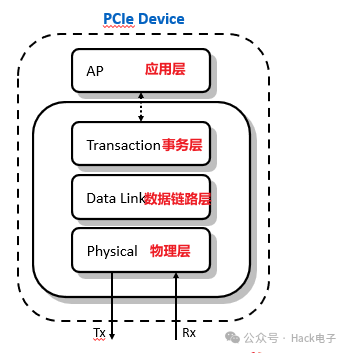

PCIE协议

数据链路层（Data Link Layer）

数据链路层的重要作用就是要保证PCI Express总线传输的数据包的正确性和可靠性。

事务层（Transaction Layer）主要作用有两个：

一是接受来自软件层送来的读、写请求，或者本身创建一个请求封装包传到数据链路层，这种数据包称为“处理层数据包”(TransactionLayer Packet，TLP）

另一个作用是接受从链路层传来的响应数据包(DataLink Layer Packet，DLL P)，并将其与相关的软件请求相关联，传送至软件层（应用层）处理
