从 Vivado 2019.1 版本开始，Vivado 综合引擎就已经可以支持增量流程了。这使用户能够在设计变化较小时减少总的综合运行时间。

Vivado IDE 和 Tcl 命令批处理模式都可以启用此流程。如需了解有关此流程的详情，请参阅《Vivado Design Suite 用户指南：综合》 (UG901)。

在我们开始讨论增量综合之前，我们先来讨论一下一些重要的概念，以便能够更好地理解该流程。

---

概念一：并行综合

为了缩短总运行时间，如果设计足够大，并且可以获益于并行流程，Vivado 综合即会启动并行流程。

并行流程会将设计划分为更小的、由并行进程独立处理的“RTL 分区”。

只有当设计规模足够大时，Vivado 综合才会决定使用并行流程。设计规模应该至少有 5 个 RTL 分区是大于 10K 实例大小才行。

要检查该工具是否已使用并行流程，您可以在综合日志中查找“Multithreading enabled for synth_design…”消息。

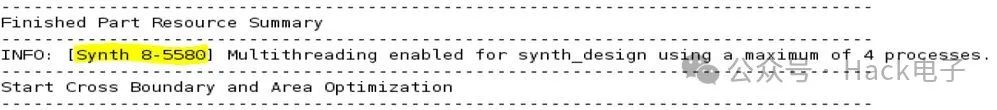

以下消息确认已使用并行流程完成了“Synthesis”，且设计与增量综合运行兼容：

"INFO: [Synth 8-5580] Multithreading enabled for synth_design using a maximum of 4 processes." (INFO：[Synth 8-5580] 为synth_design 启用多线程，最多使用 4 个进程。)

概念二：RTL 分区

Vivado 综合会基于实例将大型设计划分为多个分区，以便启用并行流程进行综合。

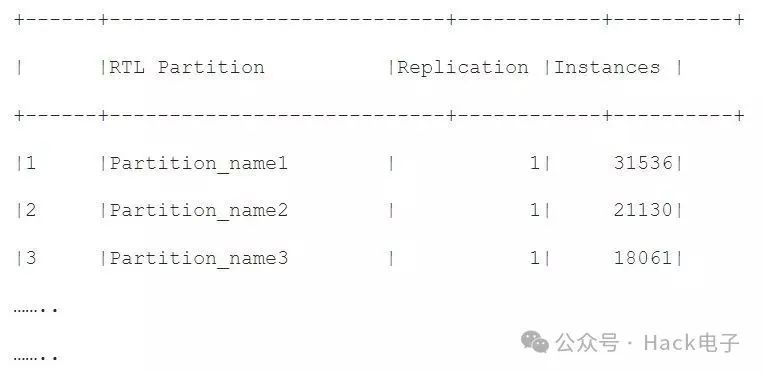

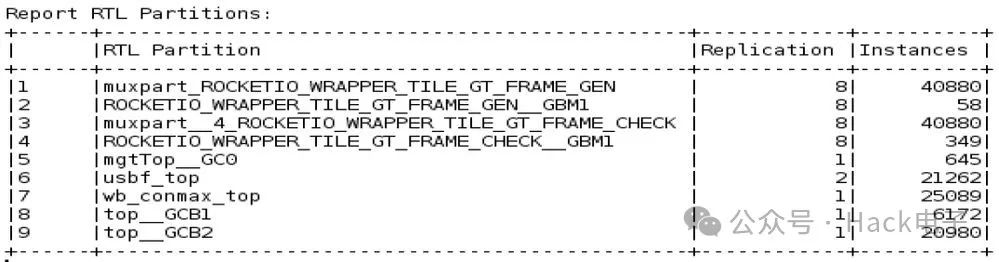

以下快照示出的是工具如何在“Vivado 综合”日志文件中报告分区情况：

RTL 分区报告：

如果设计符合并行综合的要求，工具就会将所有分区写入.runs/synth_1/runme.log 文件。

如果使用的是增量运行，这些分区可以帮助工具识别哪些分区已更改并需要重新综合，并跟踪哪些分区是完整的（以保留这些分区）。

注意：作为参考的运行结果中使用并行综合是进行增量综合的必要条件。如果 50% 或更多的分区已被更改，这个工具即会使用默认流程，而不使用增量流程。

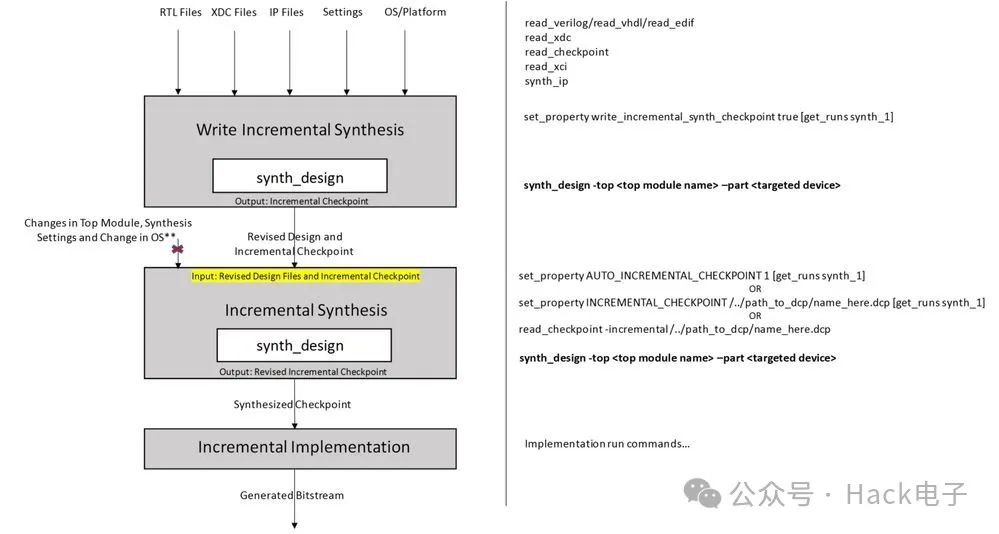

下图显示的是增量综合的流程描述：左侧显示的是增量流程的输入集及生成的输出文件，右侧显示的是相应的命令。

如需了解有关工程级和非工程级流程的详情，请参阅《Vivado Design Suite 用户指南：综合》 (UG901)。

修订后的设计要点：

修订后的设计在顶层不应有变化。

修订后的流程与初始“synth_design”命令使用的“Global Synthesis Settings”应完全相同。

如需对较低层级模块进行工具选项或属性的改动，则需对该层级使用 BLOCK_SYNTH 属性。如需了解有关 BLOCK_SYNTH 流程的详情，请参阅《Vivado Design Suite 用户指南：综合》 (UG901)。

如果 50% 以上的设计已更改（分区被更改），则该工具会使用默认综合，而不会使用增量综合。

工程流程的增量综合运行示例：

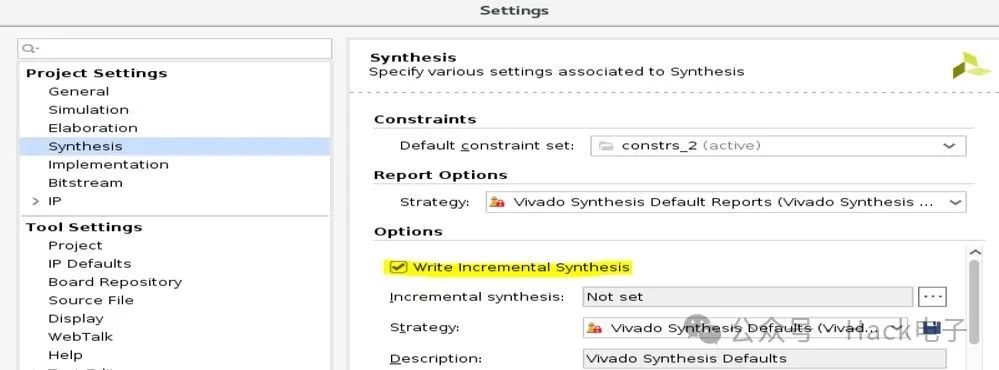

要开启增量综合流程，在最初对设计进行综合时，请确保选中“Write Incremental Synthesis”选项以便为增量运行生成增量 checkpoint。

请通过“Synthesis Settings”窗口来设置此选项：

启动综合后，请查看日志文件以确认是否使用了并行综合。

此外，您可以在日志文件中查看打印的“RTL 分区”详情，如下所示：

在日志文件的末尾，您可以查看到综合运行所花费的总时间。

完成综合后，您可以保存生成的、将用于增量流程的 checkpoint 文件，也可以使用工具选项“Automatically use the checkpoint from the previous run”（自动使用上一次运行的检查点）。

您现在就可以修改设计或 RTL 了。

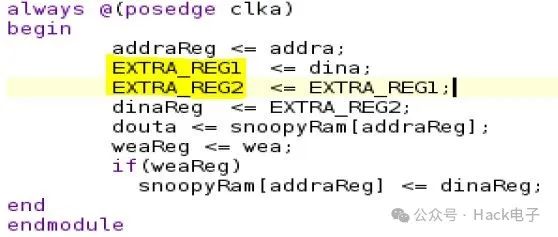

现在我们一起来看一下一个简单的例子。在这个示例中，我在数据路径中添加了两个寄存器。

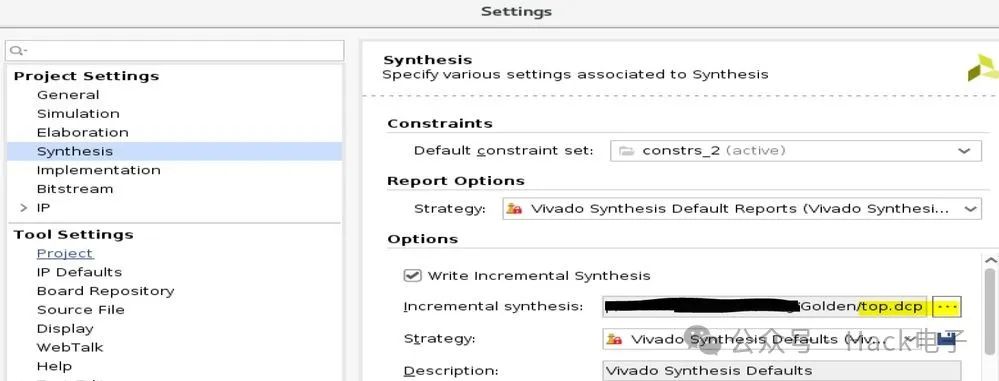

下面的屏幕截图示出的是为增量综合设置增量 checkpoint 的示例。

要确认该工具是否读取了增量 checkpoint，请在生成的综合日志文件中查看“Command: read_checkpoint -incremental ./top.dcp”的消息。

该工具会分析已更改和未更改的设计，并报告摘要（该摘要可帮助用户了解设计改动和所需的重新综合的部分）。

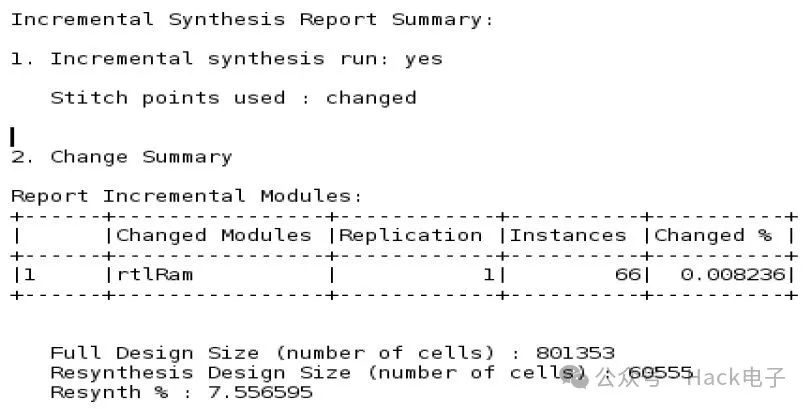

以下是一个“增量综合摘要报告”示例：

变更摘要详情：

1.模块名称：在设计分区内 RTL 被更改的模块。请注意，一个分区下可能包含不止一个模块。

2.复制：所提到模块的实例化总数（在本例中为“rtlRam”）。复制数取决于直接实例化的数量。

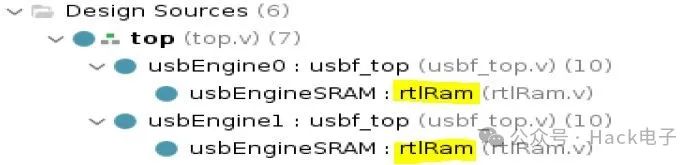

例如（参见下面的屏幕截图），“rtlRam”仅由“usbf_top”实例化一次（因此 Replication = 1），即使 usbf_top 被调用两次也是如此。

1. 实例：在 elaboration 阶段之前“rtlRam”下的单元/原语数。在 elaboration 和综合阶段之后，这个数字可能会有所变更。

2. 变更百分比：RTL 变更 (66)/未变更设计总数 (801353) * 100 = 0.008%

3. 整个设计的大小：整个设计中的单元总数（包括已更改和未更改的设计）

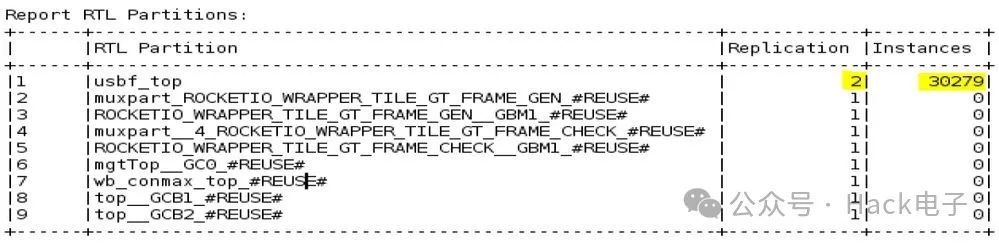

4. 再综合设计的大小：请注意，如果属于分区的某一个模块中有任何更改，工具即会重新综合整个分区。在这个例子中，更改的分区大小为 30279，在设计中被调用了两次，因此“Resynthesis Design Size”数为 ~60555。

此外，工具将重新综合那些被传递了最优化的分区，并且“Resynthesis Design Size”的数量可能会相应地有所变化。

5.重新综合设计的大小：重新综合的单元数= 60555/801353 * 100 = 7.55%

正如您在下面的综合日志快照中所看到的那样，与之前 3 分 28 秒的默认综合运行时间相比，增量流程后的运行时间仅为 1 分 35 秒。

设计变化较小时，增量综合是一个非常强大的功能。请随时使用此功能并与我们分享您的反馈。谢谢阅读！
