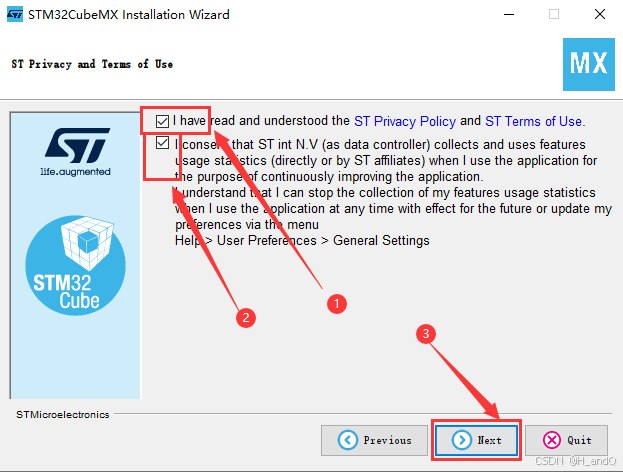

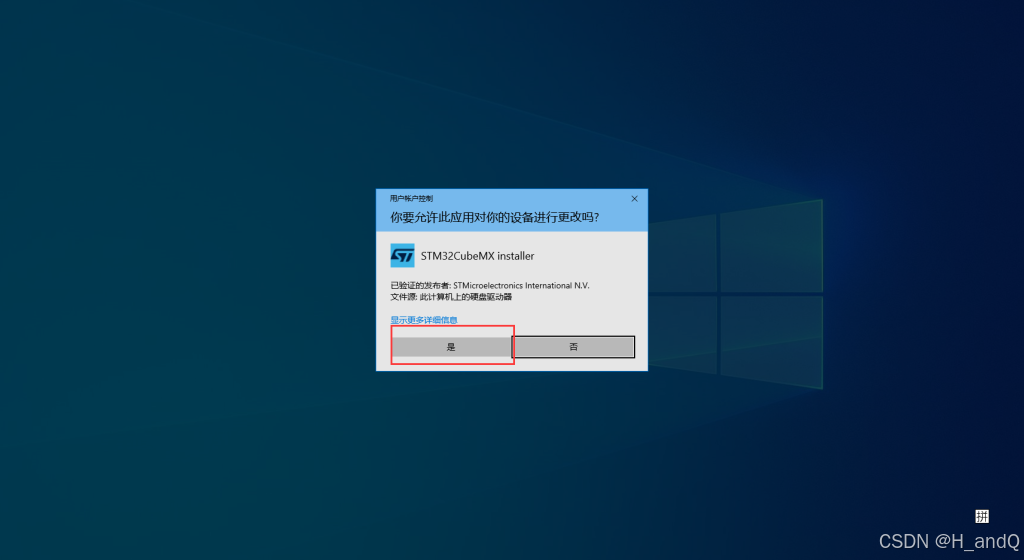

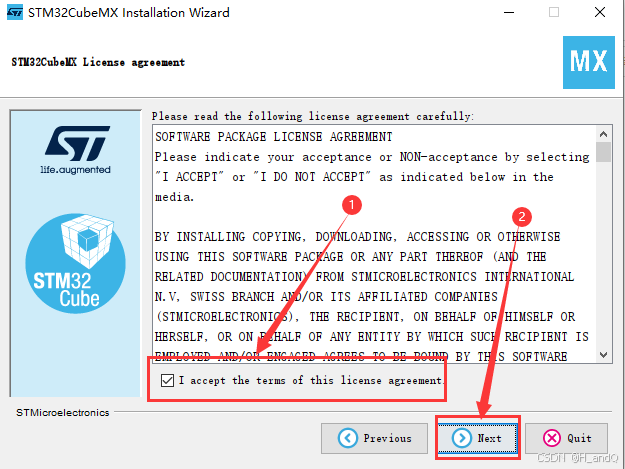

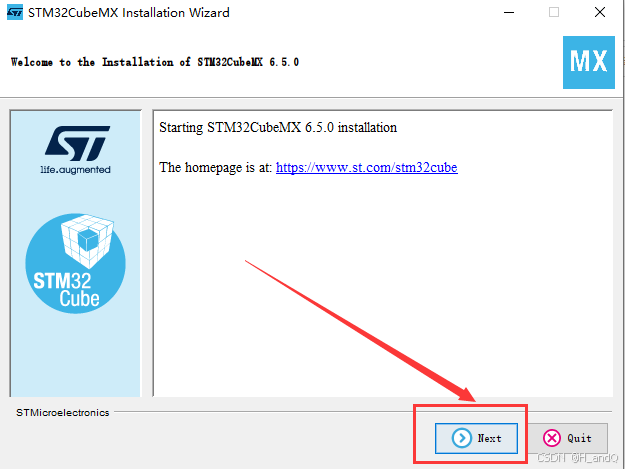

STM32-HAL库 CubeMX和keil5安装以及环境安装

### STM32C8T6 使用 HAL CubeMX 驱动 IIC OLED 的相关资料 #### 一、硬件准备 为了实现 STM32C8T6 对 SSD1306 OLED 显示屏的支持,需准备好以下设备: - **STM32 C8T6 最小系统板** - **SSD1306 OLED 屏幕 (IIC 接口)** - 开发环境Keil MDK v5 或更高版本 通过 HAL CubeMX 工具完成初始化配置。 --- #### 二、软件工具链设置 1. **CubeMX 初始化** 在 STMCubeMX 中创建项目并选择目标 MCU(STM32F103C8T6),启用 I2C 外设功能。通常情况下,推荐使用 `I2C1` 并将其映射至 GPIO 引脚 PB6 PB7[^1]。 2. **生成代码框架** 完成外设配置后,导出工程文件至 Keil IDE,并确保 HAL_I2C 模块已正确导入。 --- #### 三、第三方集成 由于 HAL 本身并不直接提供针对 SSD1306 的驱动支持,因此需要引入外部图形来简化开发流程。以下是两种常见方案: ##### 方案 A: U8Glib 图形移植 - **背景**: U8Glib 是一款广泛应用于嵌入式系统的开源图形,由德国开发者 Oliver Kraus 维护,并被后续社区不断优化扩展。 - **获取方式**: 访问 GitHub 地址 https://github.com/SL-RU/stm32libs 下载适配于 STM32 的分支版本。 - **主要特性**: - 支持多种显示控制器型号,包括 SSD1306。 - 提供丰富的绘图 API 函数,例如绘制像素点、直线、矩形以及文字输出等功能。 ##### 方案 B: 自定义驱动函数编写 如果倾向于轻量化设计,则可基于官方数据手册手动构建通信协议逻辑。此方法涉及更复杂的底层操作,但对于资源受限场景可能更加高效。 --- #### 四、典型问题排查 当遇到屏幕无法点亮或其他异常现象时,请逐一验证以下几个方面: 1. **确认 I2C 设备地址匹配性** 不同厂商生产的 OLED 模组可能存在默认从机地址差异,默认值一般为 `0x3C` 或 `0x3D`。可通过万用表测量 SDA/SCL 波形或者借助调试工具读取实际寄存器状态[^2]。 2. **检查拉电阻连接情况** 如果未安装上拉电阻组件,在某些电路布局条件下可能导致信号传输不稳定,进而引发显示紊乱等问题。 3. **调整波特率参数设定** 过高的时钟频率可能会超出 OLED 芯片承受范围,建议初始阶段保持较低速率运行测试稳定性后再逐步提升性能指标[^3]。 --- #### 五、核心代码片段展示 下面给出一段基础示例用于演示如何利用 HAL 发送命令帧序列控制显示器清零动作: ```c #include "stm32f1xx_hal.h" #include "u8glib_stm32.h" // 声明全局句柄实例变量 U8GLIB_SSD1306_128X64 u8g(I2C_HandleTypeDef *hi2c, uint8_t dev_addr); void DisplayInit(void){ /* 初始化过程 */ u8g.begin(); } int main(void){ HAL_Init(); SystemClock_Config(); // 启动 I2C 总线服务 MX_I2C1_Init(); // 执行画面刷新前准备工作 DisplayInit(); while(1){ u8g.firstPage(); do{ u8g.drawStr(0,10,"Hello World!"); }while(u8g.nextPage()); HAL_Delay(1000); } } ``` 上述代码展示了基本的初始化步骤及字符串渲染机制。 --- #### 六、总结说明 综上所述,采用 HAL 搭配 CubeMX 自动生成模板能够显著降低复杂度门槛;与此同时结合成熟的第三方图像处理类则进一步增强了应用灵活性与功能性表现力。对于初学者而言,优先考虑成熟解决方案有助于快速入门实践环节。 ---
