一、前言

        OLED显示屏是一种十分常见的显示模块，通过用它作为采集到的传感器数据的展示模块。本文通过STM32CUBEMX配置相关接口，通过软件模拟IIC的方式，与OLED显示屏进行通信，相关程序已经测试可用。

二、详细步骤

        1.配置STM32CUBEMX

        首先，完成基础的STM32CUBEMX工程的配置，配置时钟树和工程路径。

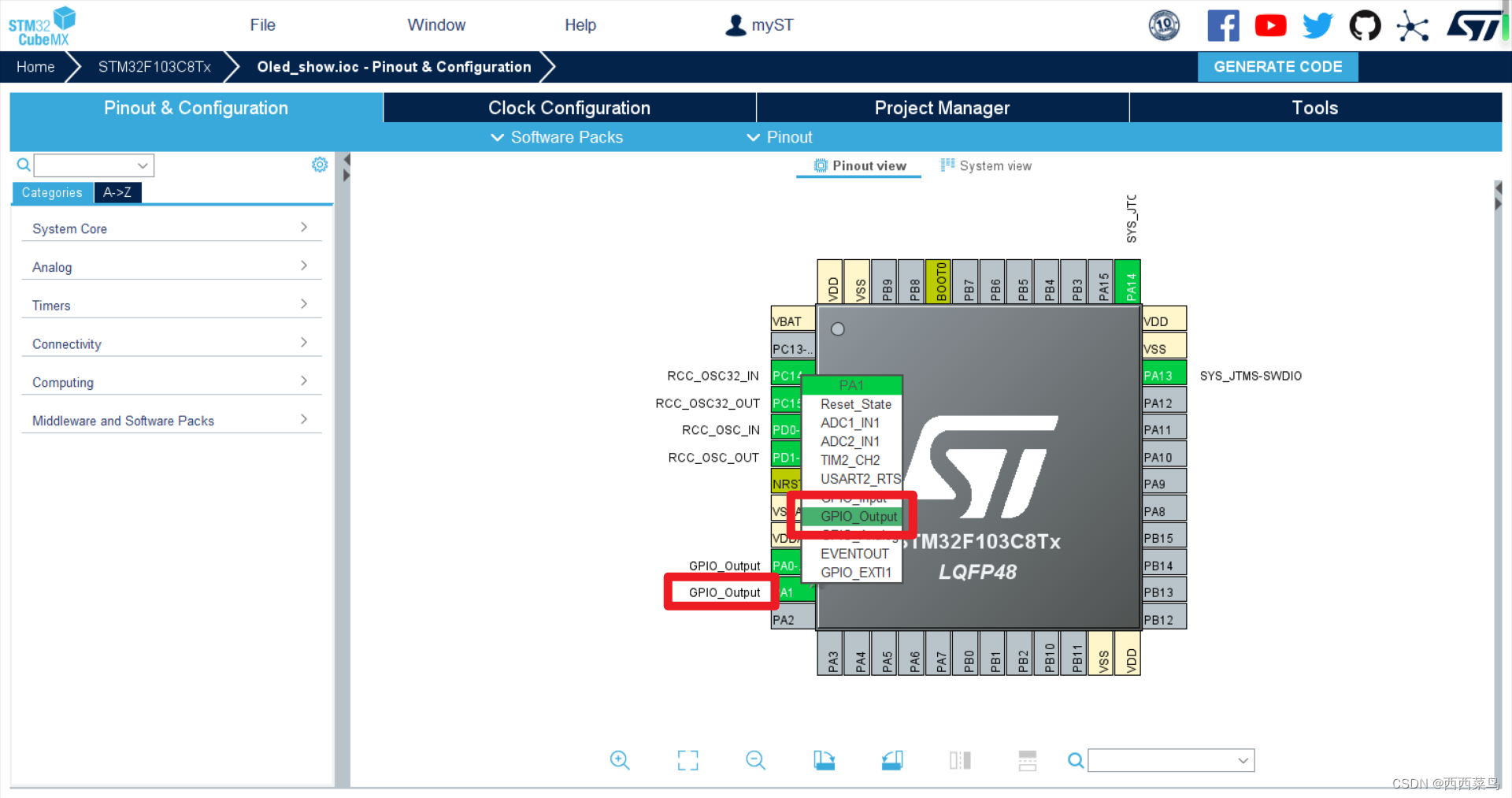

        随后，我们任意选择两个引脚，配置为输出模式，详细设置保持默认即可。

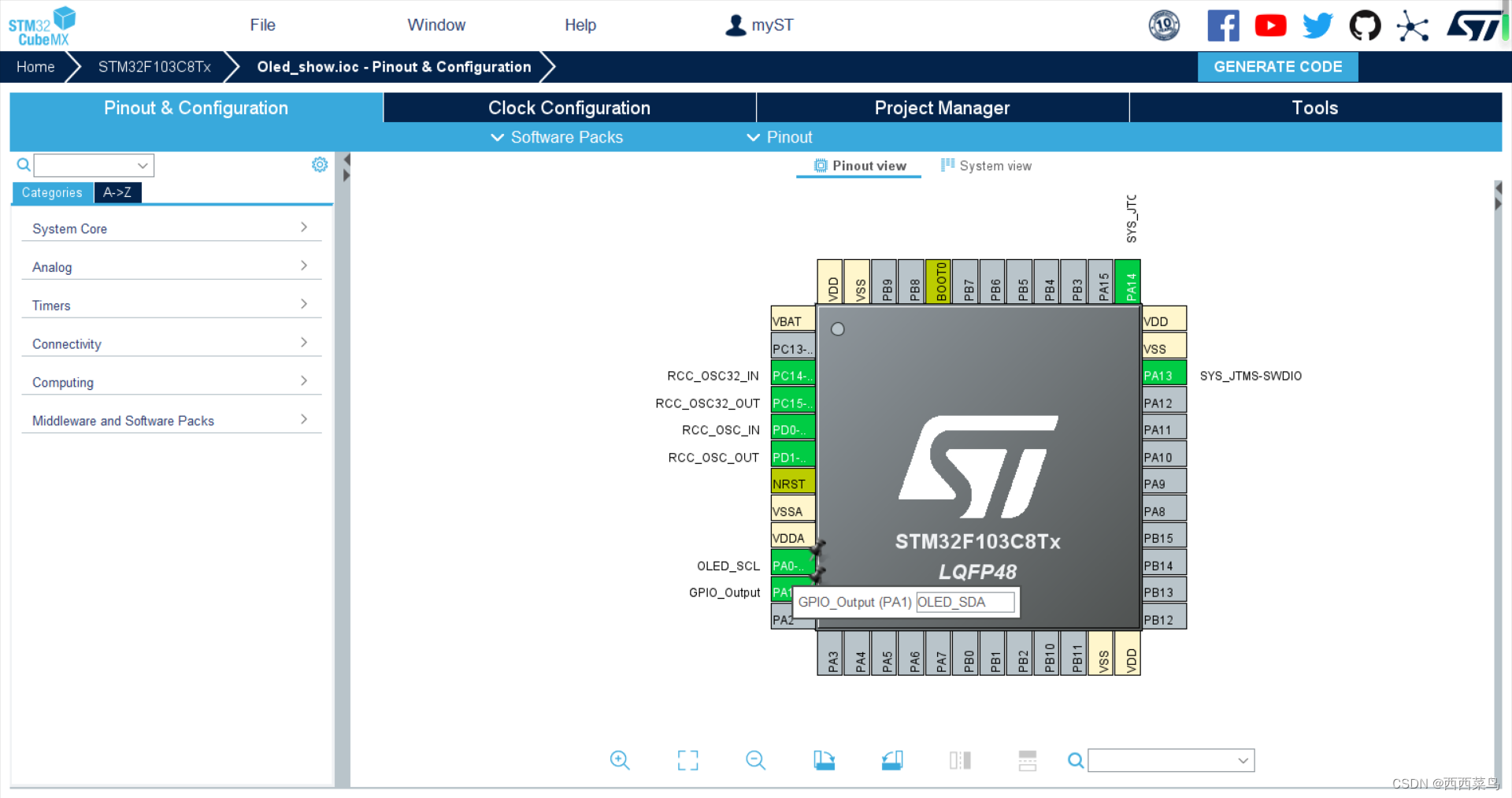

        随后，设置别名分别为OLED_SCL，OLED_SDA，同时这也与OLED模块的引脚对应。

        2.导入OLED库

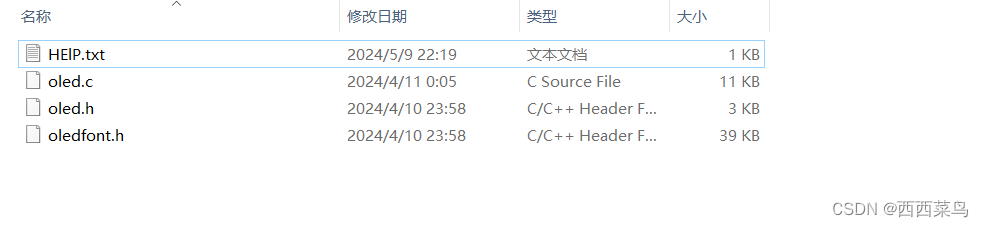

        解压并打开oled库文件，包含两个.h文件和一个.c文件。

        导入库方法：Keil5导入库文件方法

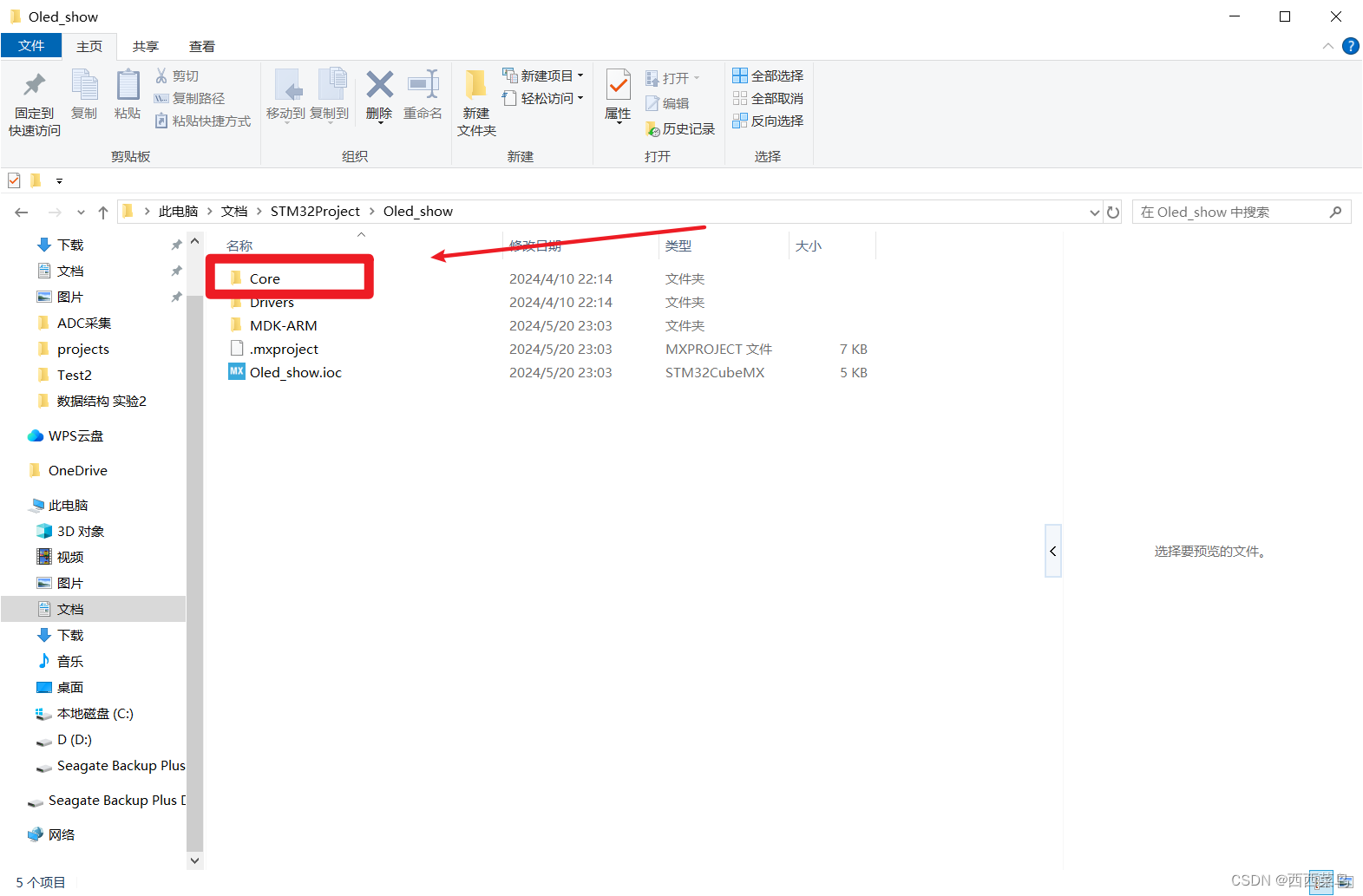

        偶尔我会选择一些偷懒的方法，比如放到根目录下。打开STM32CUBEMX生成的工程目录，打开Core文件夹。

        将库中的三个文件复制到Core下，随后将.c文件放到
