STM32-HAL库 呼吸灯（创社派-STM32F407ZGT6）

原创 已于 2024-11-01 17:26:51 修改 · 1.4k 阅读 · 19 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #嵌入式硬件 #单片机

于 2024-10-30 19:46:20 首次发布

本文以STM32F407ZGT6为例

一、配置cubeMX

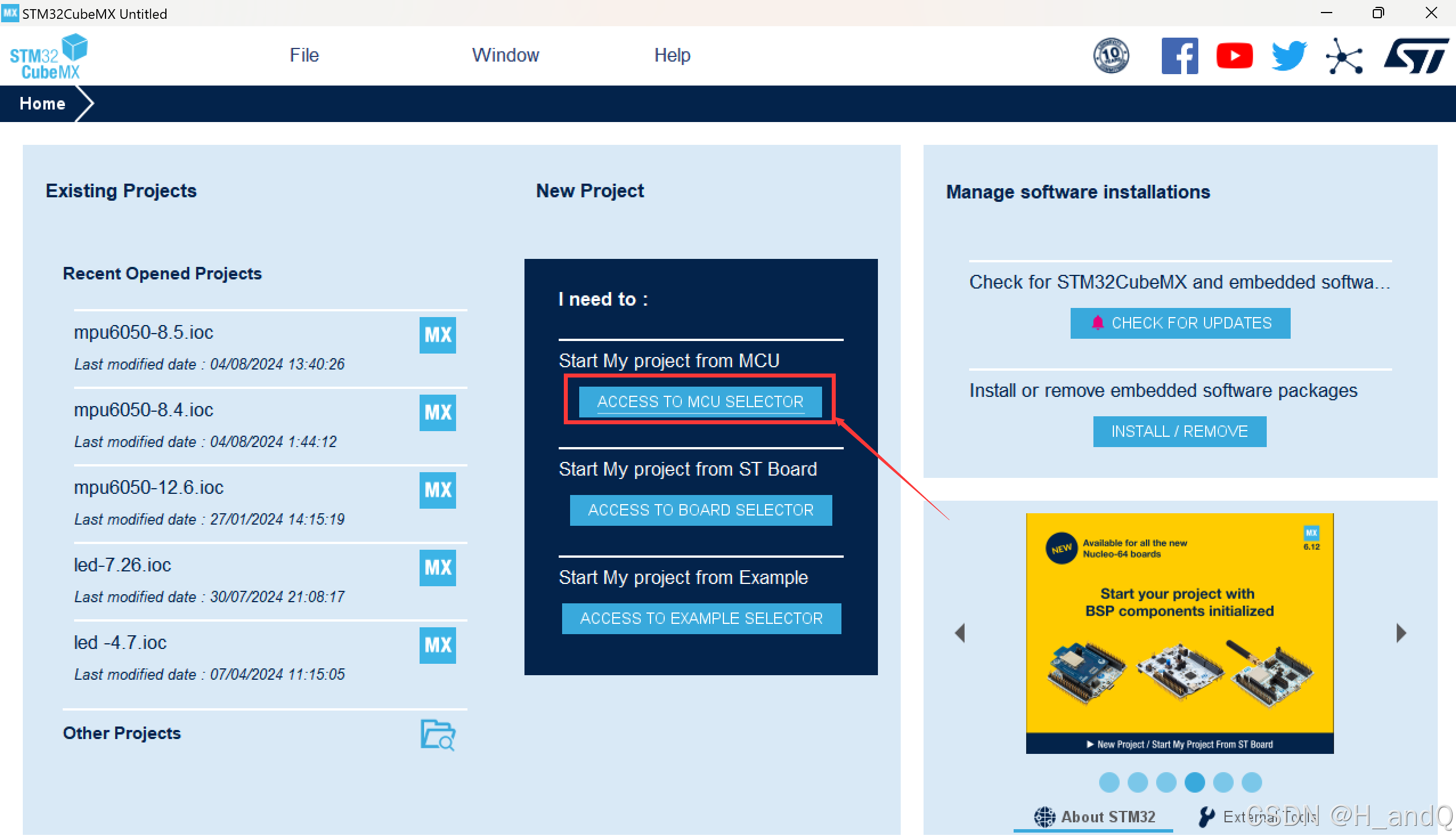

1、点击图片框选之处

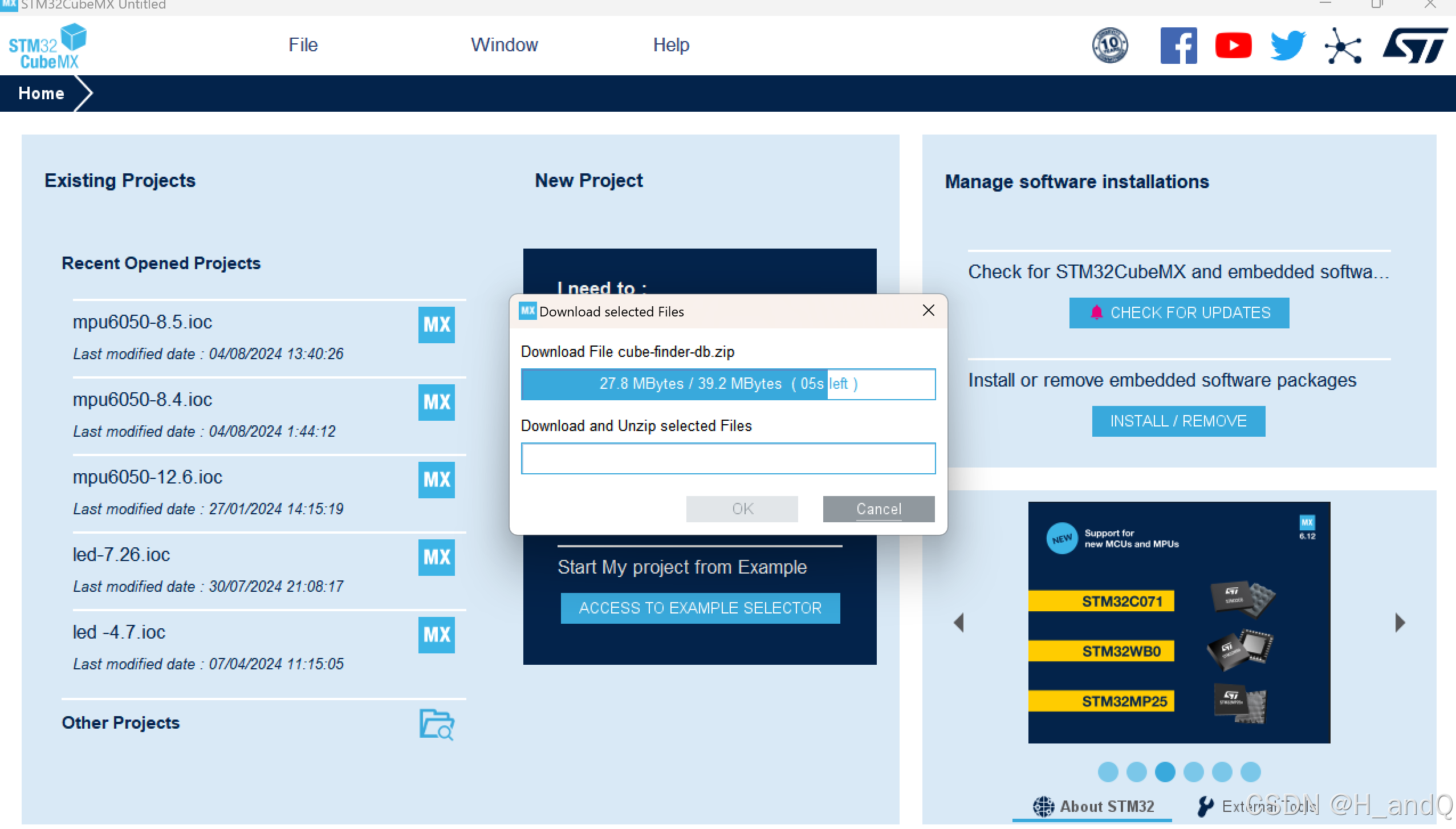

2、这里等待自动下载

3、选择芯片型号

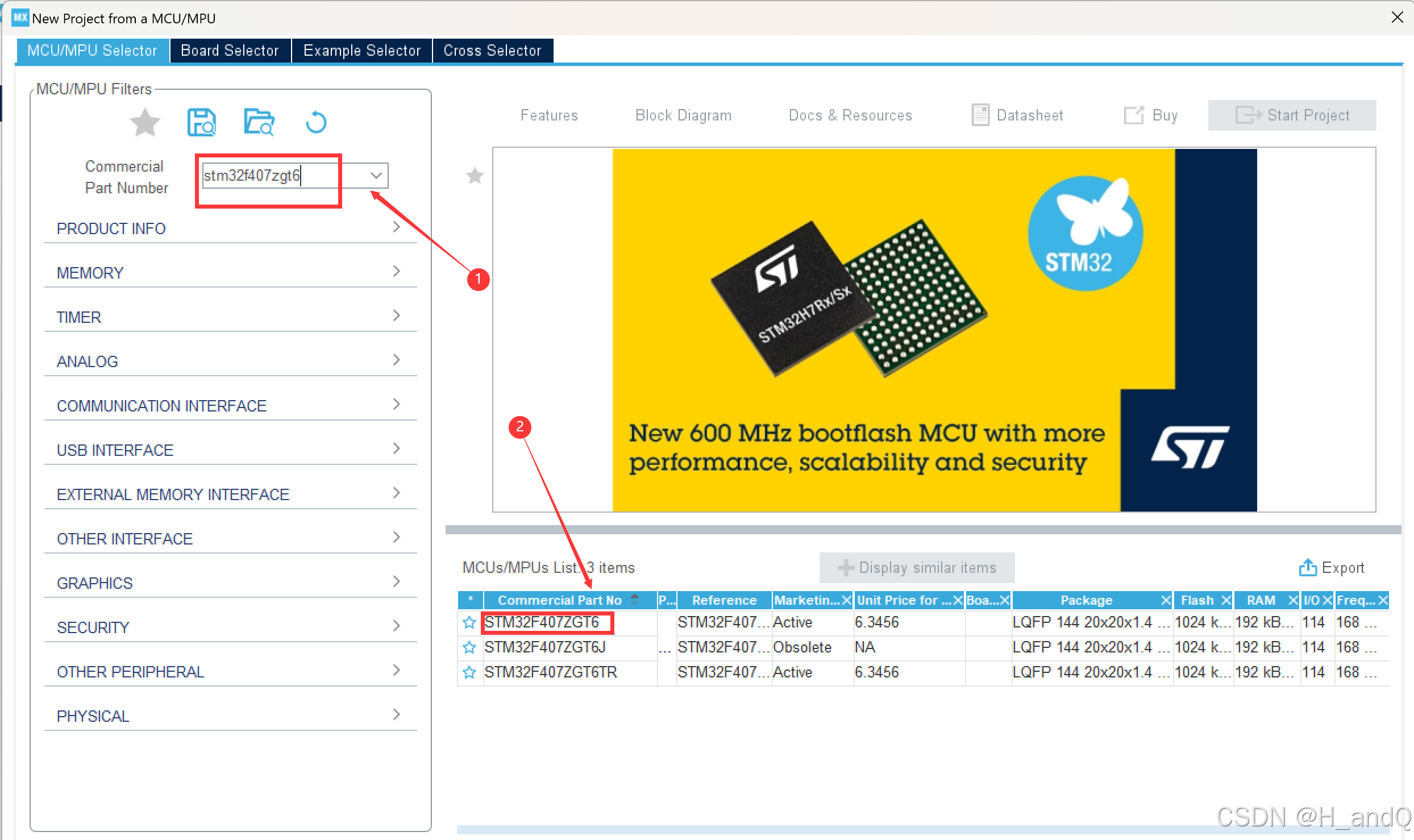

搜索所使用的芯片型号，在右下侧双击芯片

4、开启调试

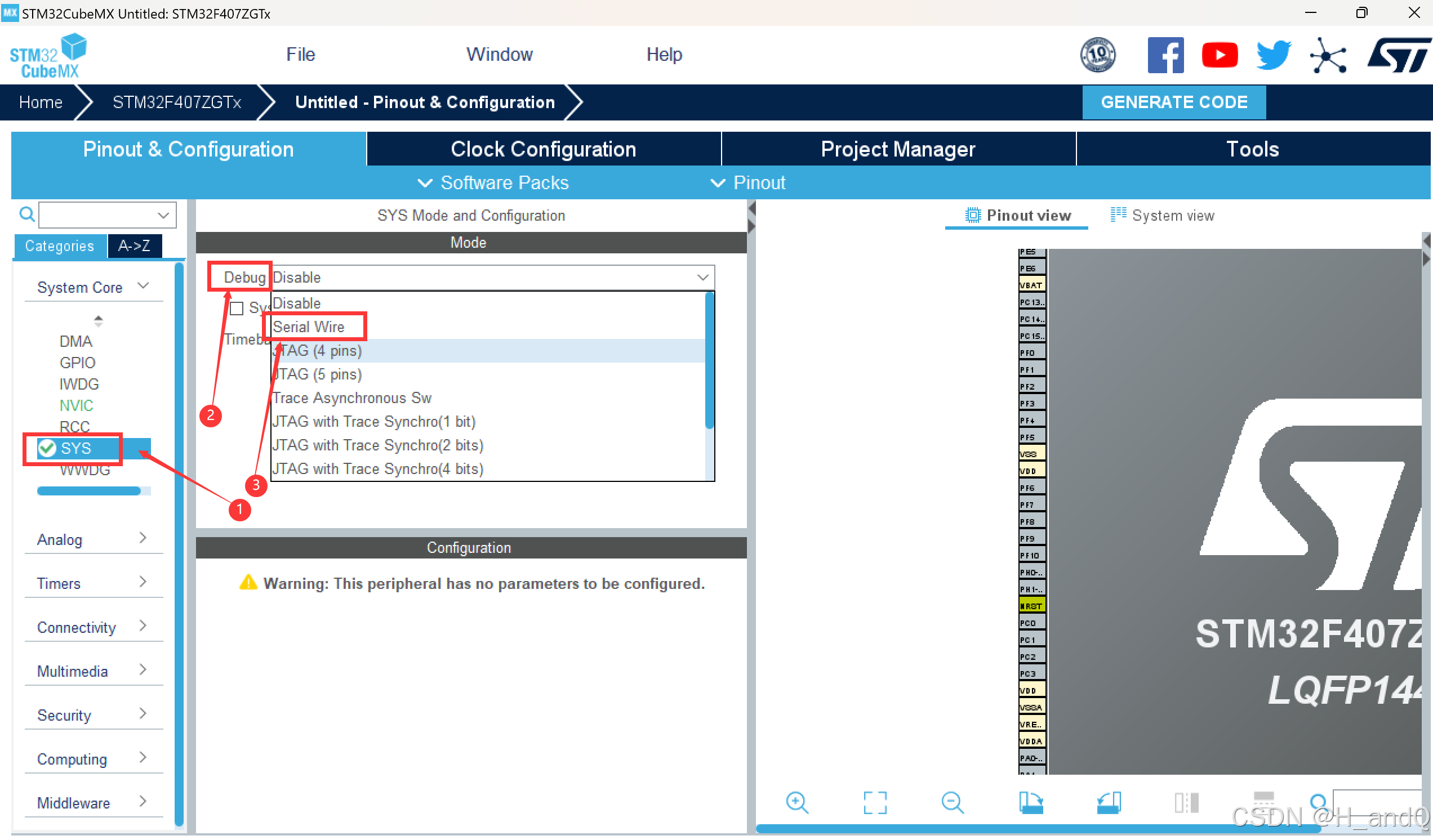

在“System Core”中点击“SYS”，“Debug”选项中选择“Serial Wire”

5、设置时钟

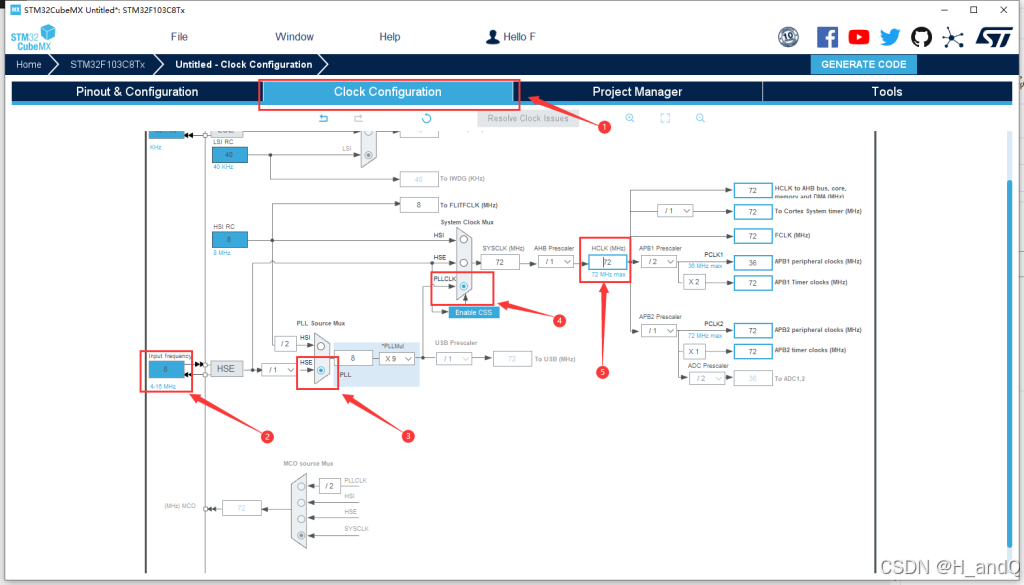

在RC中的“HSE”设置为“Crystal/Ceramic Resonator”
