ensp实验

二、实验要求

1.学校内部的HTTP客户端可以正常通过域名ww.baidu.com访问到白度网络中的HTTP服务器

2.学校网络内部网段基于192.168.1.0/24划分，PC1可以正常访问3.3.3.0/24网段，但是PC2不允许

3.学校内部路由使用静杰路由，R1和R2之间两条链路进行浮动静态

4，运营商网络内部使用动态路由协议

5，AR1可以被telnet远程控制

三、实验步骤

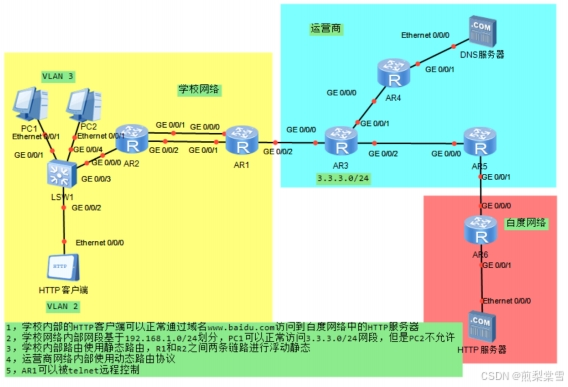

1.依图搭建拓扑图，并使用调色板划分出学校网络，运营商，百度网络三个部分。

2.对路由器分别进行命名，以AR1为例，双击路由器进入配置界面，输入：

<Huawei>system-view

[Huawei]sysname AR1

[AR1]

3.对学校网络进行基于192.168.1.0/24的子网划分，对运营商、百度网络进行基于3/3/3/0/24的子网划分

AR1: GE0/0/2:192.168.1.1 27    GE0/0/1:192.168.1.33 27   GE 0/0/0:192.168.1.65 27

AR2: GE0/0/0: 192.168.1.97 27  GE0/0/1: 192.168.1.66 27 GE0/0/2: 192.168.1.34 27

AR3: GE0/0/0：192.168.1.2 27 GE0/0/1: 3.3.3.1 27 GE0/0/2:3.3.3.65/27

AR4:GE0/0/0:3.3.3.2 27 GE0/0/1:3.3.3.33 27

AR5:GE0/0/0:3.3.3.66 27 GE0/0/1:3.3.3.97 27

AR6:GE0/0/0:3.3.3.98 27 GE0/0/1:3.3.3.129 27

PC1：IP地址：192.168.1.98  子网掩码：255.255.255.224 网关：192.168.1.97

PC2：IP地址：192.168.1.99  子网掩码：255.255.255.224 网关：192.168.1.97

4.在学校网络内配置静态路由，包括AR1与AR2间的浮动静态路由

AR1：ip route-static 192.168.1.96 27 192.168.1.34

           ip route-static 192.168.1.96 27 192.168.1.66

          ip route-static 0.0.0.0 0.0.0.0 192.168.1.34 preference 60// 主路径

          ip route-static 0.0.0.0 0.0.0.0 192.168.1.66 preference 61// 备用路径

AR2： ip route-static 0.0.0.0 0.0.0.0 192.168.1.33 preference 60// 主路径

          ip route-static 0.0.0.0 0.0.0.0 192.168.1.65 preference 61// 备用路径

5.建立VLAN虚拟局域网。

交换机：

system-view

vlan batch 2 3

interface GigabitEthernet 0/0/1

port link-type access

port default vlan 3

interface GigabitEthernet 0/0/2

port link-type access

port default vlan 3

interface GigabitEthernet 0/0/3

port link-type access

port default vlan 2

路由器：

[AR2]interface g0/0/0.1

[AR2-GigabitEthernet0/0/0.1]dot1q termination vid 2

[AR2-GigabitEthernet0/0/0.1]ip address 192.168.101 27

[AR2-GigabitEthernet0/0/0.1]arp broadcast enable

[AR2]interface g0/0/0.2

[AR2-GigabitEthernet0/0/0.2]dot1q termination vid 3

[AR2-GigabitEthernet0/0/0.2]ip address 192.168.102 27

[AR2-GigabitEthernet0/0/0.2]arp broadcast enable

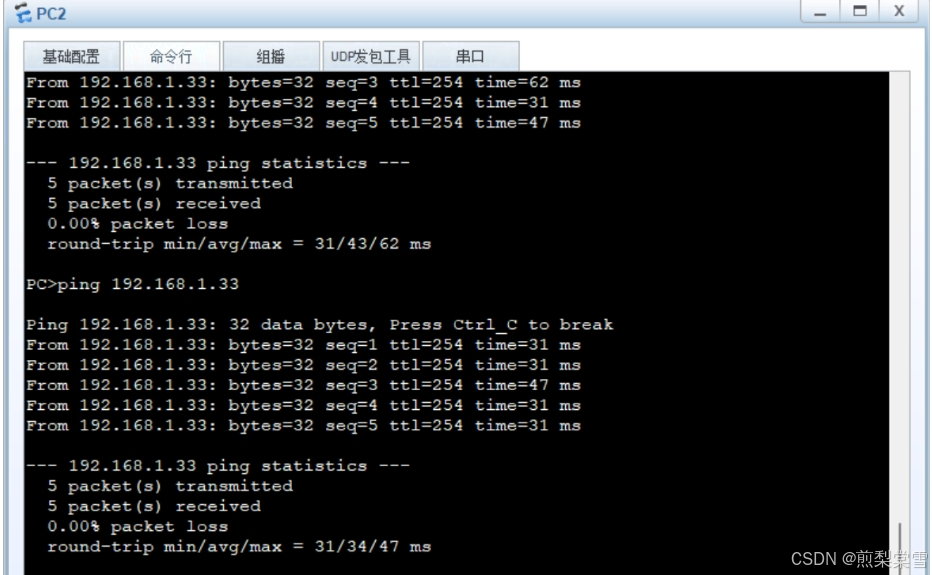

6.尝试学校网络内部是否连通，我以PC2 ping192.168.1.33为例：

7.对运营商内部进行动态路由配置

AR3:

[AR3]ospf 1 router-id 1.1.1.1

[AR3-ospf-1]area 0.0.0.1

[AR3-ospf-1-area-0.0.0.1]network 3.3.3.64 0.0.0.255

[AR3-ospf-1-area-0.0.0.1]network 3.3.3.0 0.0.0.255

AR4:

[AR4]ospf 1 router-id 2.2.2.2

[AR4-ospf-1]area 0.0.0.1

[AR4-ospf-1-area-0.0.0.1]network 3.3.3.32 0.0.0.255

[AR4-ospf-1-area-0.0.0.1]network 3.3.3.0 0.0.0.255

AR5:

[AR5]ospf 1 router-id 3.3.3.3

[AR5-ospf-1]area 0.0.0.1

[AR5-ospf-1-area-0.0.0.1]network 3.3.3.64 0.0.0.255

[AR5-ospf-1-area-0.0.0.1]network 3.3.3.96 0.0.0.255

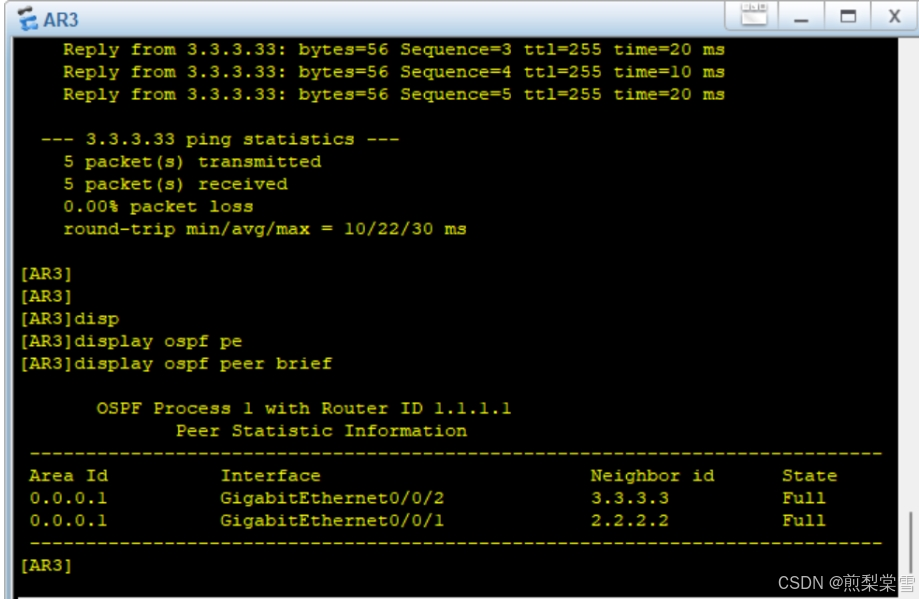

输入：display ospf peer brief    进行验证配置

8.配置ACL以允许PC1访问3.3.3.0/24网段，PC2不允许。

[AR1] acl number 3000

[AR1-acl-basic-3000] rule permit source 192.168.1.98 0.0.0.255

9.让AR1可以被telnet 远程控制

[AR1]aaa

[AR1-aaa]local-user panxi privilege level 15 password cipher 123456

[AR1-aaa]local-user panxi service-type telnet

[AR1-aaa]q

[AR1]user-interface vty 0 4

[AR1-ui-vty0-4]authentication-mode aaa

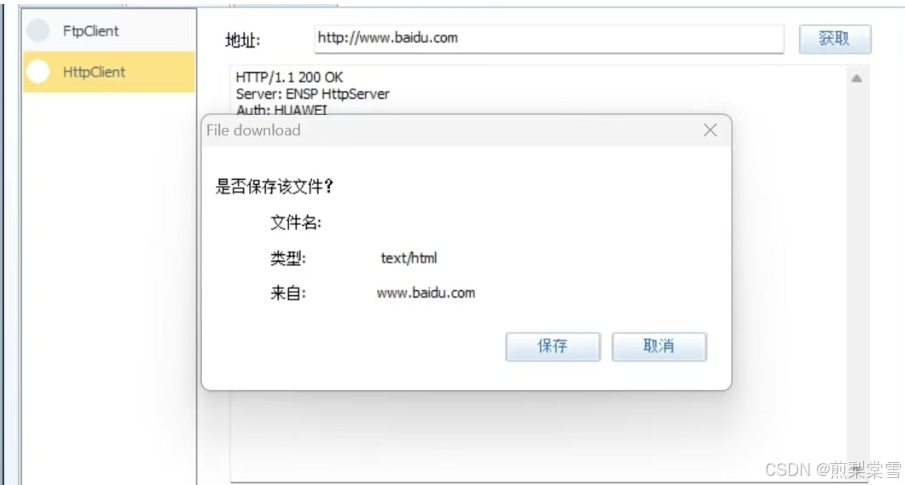

10.学校内部的HTTP客户端可以正常通过域名www.baidu.com访问到百度网络中的HTTP服务器

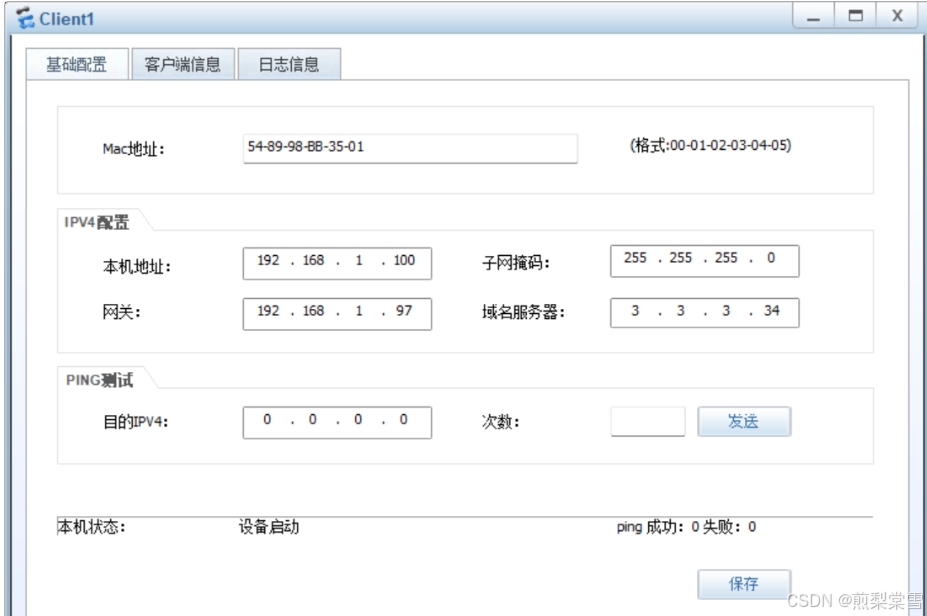

在HTTP客户端上进行配置

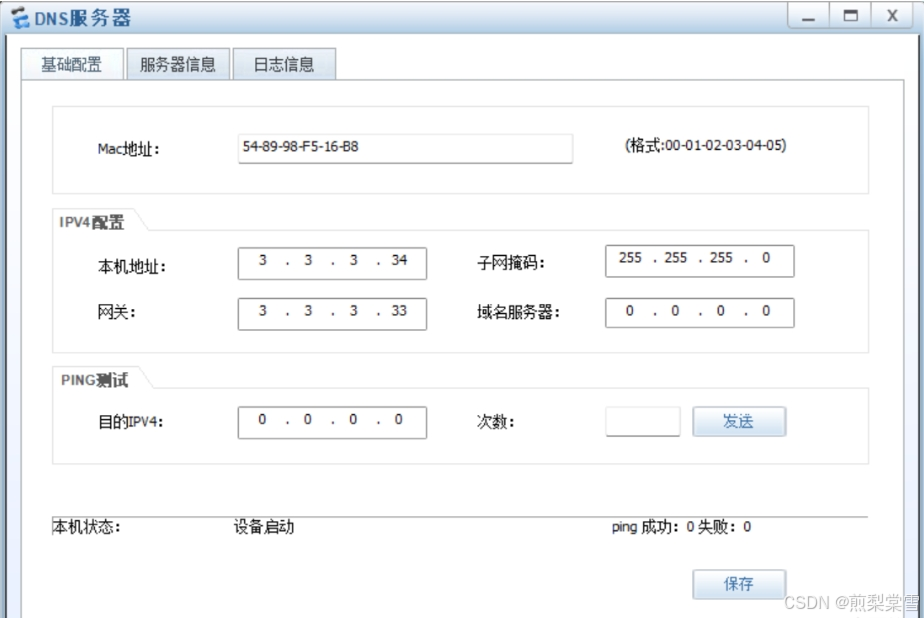

对DNS服务器进行配置

在HTTP服务器上进行配置

在AR1上进行nat配置。

[AR1]acl 2000

[AR1-acl-basic-2000]rule permit source 3.3.3.0 0.0.0.255

[AR1]interface GigabitEthernet 0/0/2

[AR1-GigabitEthernet0/0/2]nat outbound 2000
