RIPV2实验

由题可知，图中有6个广播域，而同一个路由之间的两个环回可以使用一个网络段，骨干链路也可以合并为一个网段，所以一共只需要三个网段。

子网划分：

192.168.1.0/26 ----骨干

192.168.1.0/30

192.168.1.4/30

192.168.1.64/26----r1

192.168.1.64/27

192.168.1.96/27

192.168.1.128/26----r2

192.168.1.128/27

192.168.1.160/27

192.168.1.192/26----预留

网段划分完后就进行IP地址的配置

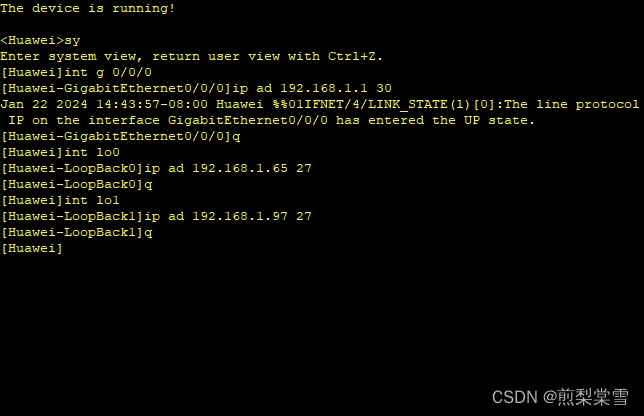

r1

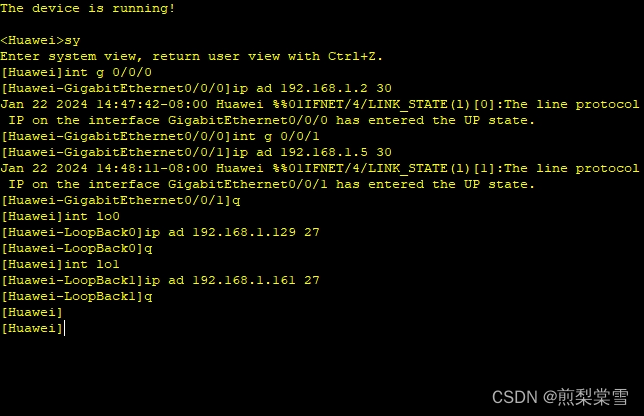

r2

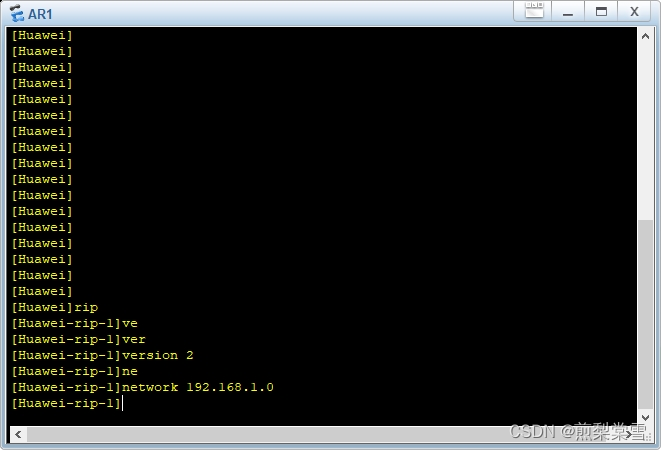

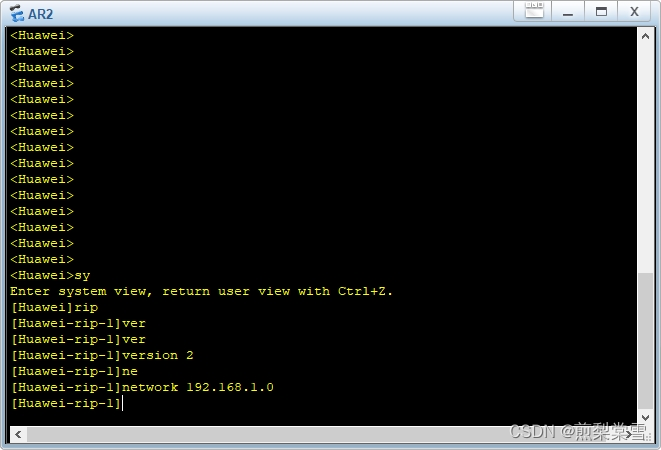

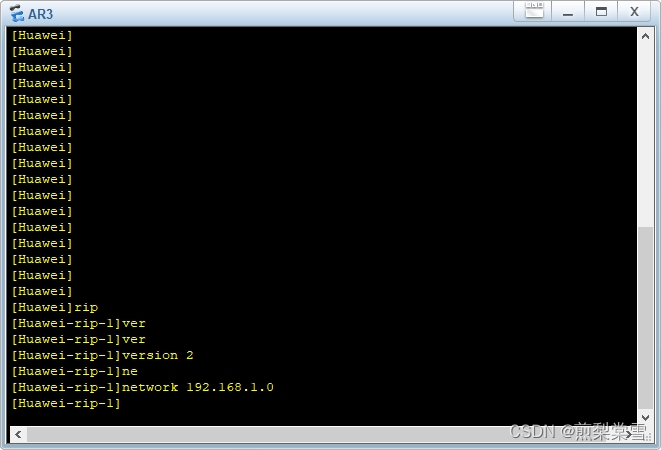

再进行RIP协议的配置

[Huawei]rip-----进入协议

[Huawei-rip-1]version 2        -----选择版本号

[Huawei-rip-1]network 192.168.1.0-----宣告

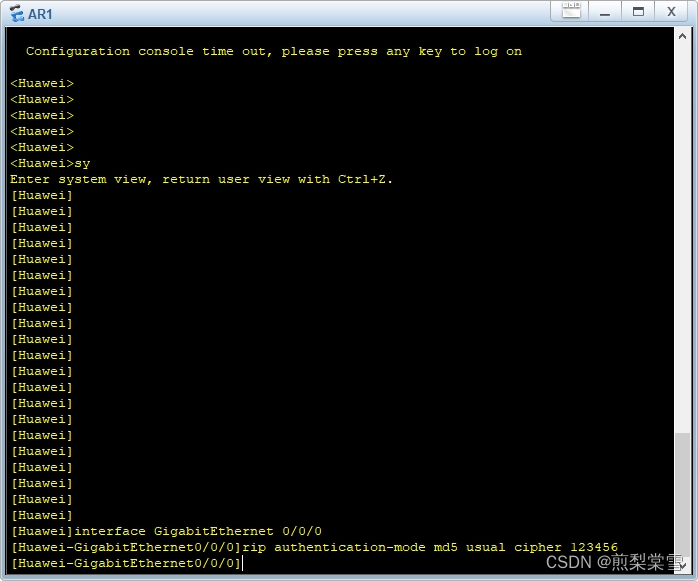

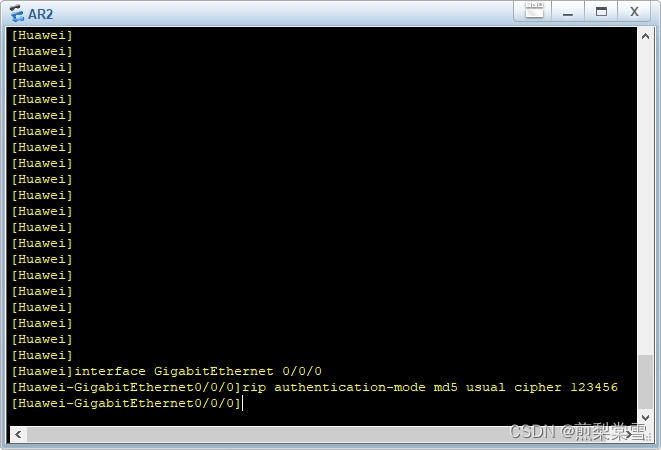

安全通讯

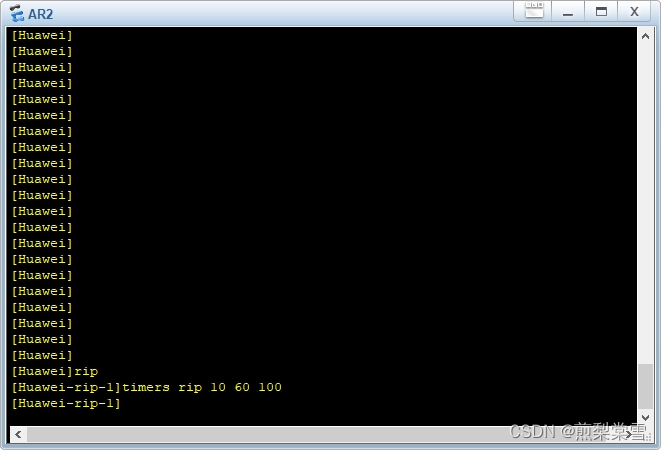

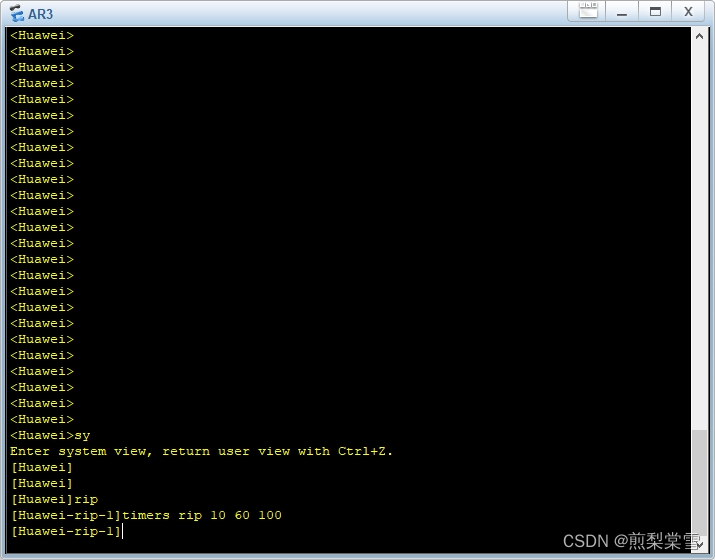

加快收敛

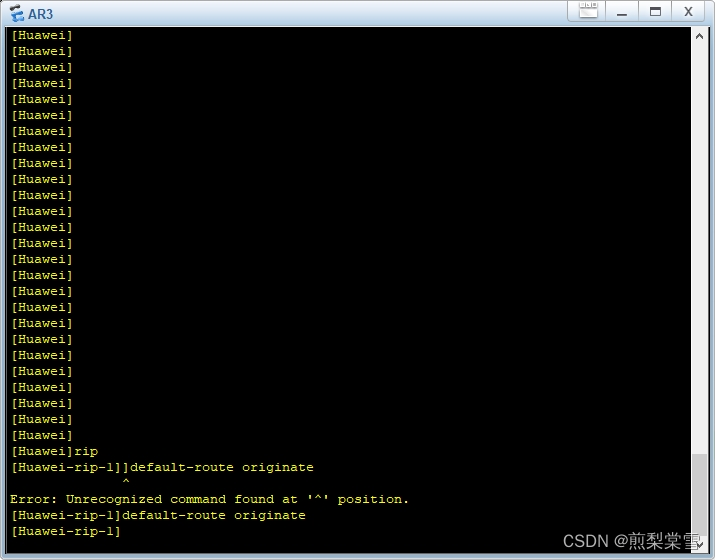

r3是边界路由

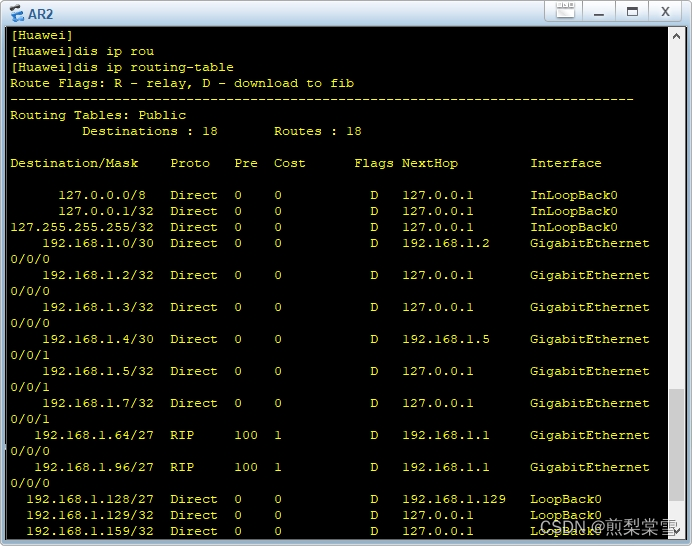

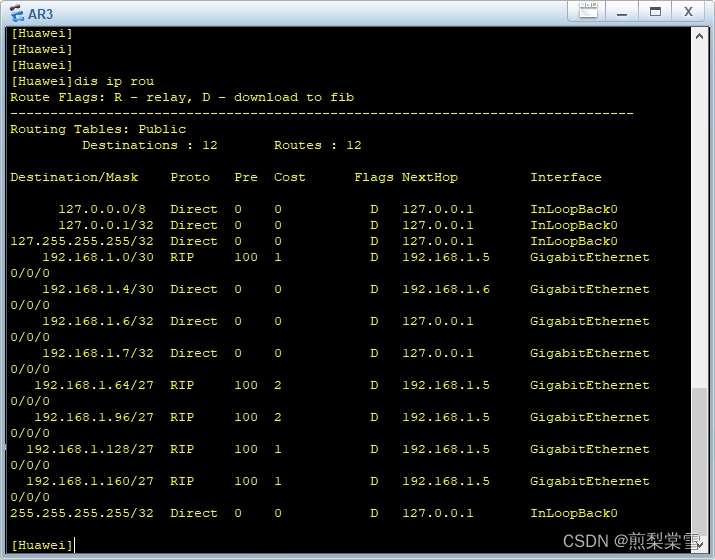

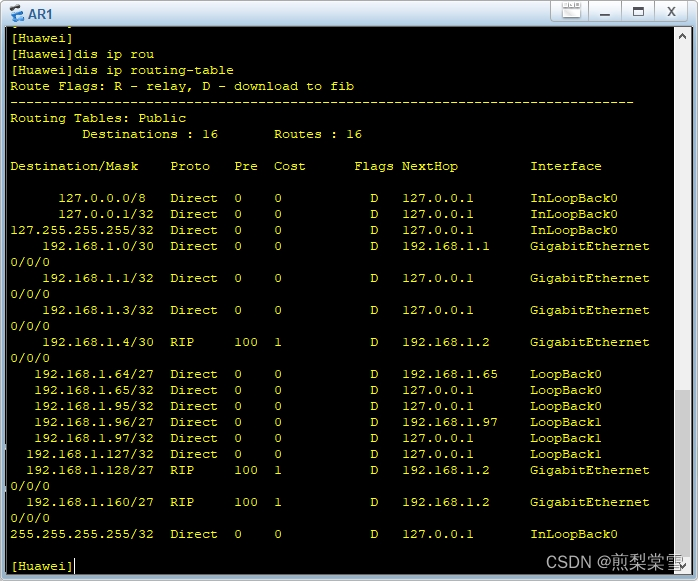

到此全网可达
