静态路由综合实验

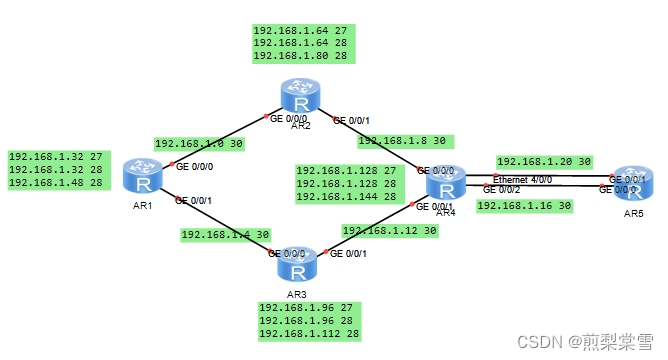

首先我们由图可知一共有14个广播域，而每个路由器的两个环回可以用一个网络段来表示，骨干链路也可以用一个网络段来表示。所以一共需要5个网络段。所以我们要把网段192.168.1.0 24进行合理的划分。

子网划分：

192.168.1.0    24

192.168.1.0     27    骨干

192.168.1.0 30

192.168.1.4 30

192.168.1.8 30

192.168.1.12 30

192.168.1.16 30

192.168.1.20 30

192.168.1.24 30

192.168.1.28 30

192.168.1.32   27   r1

192.168.1.32 28

192.168.1.48 28

192.168.1.64   27   r2

192.168.1.64 28

192.168.1.80 28

192.168.1.96   27   r3

192.168.1.96 28

192.168.1.112 28

192.168.1.128 27  r4

192.168.1.128 28

192.168.1.144 28

192.168.1.160  预留

192.168.1.192  预留

192.168.1.224  预留

然后按所划分网段进行IP配置。

下一跳配置：

r1～r4的环回之间的下一跳我们可以用汇总的网络段来表示，例如r1的环回到r2的环回的下一跳我们可以只写一条：192.168.1.64 27 192.168.1.2，而不用写两条；因为r1～r4是内部网络，r5是外部网络，所以内部网络与外部网络之间的下一跳我们可以用一个缺省，这样我们就可以全网可达了。
