前言

PU（Floating Point Unit，浮点运算单元）是计算机中专门用于执行浮点数运算（如加法、减法、乘法、除法等）的硬件部件。浮点数是一种用于表示非常大或非常小的数字的数值类型，与整数不同，它能够表示小数部分。

FPU 通过硬件加速浮点数运算，避免了由软件模拟浮点运算带来的性能瓶颈。在没有 FPU 的早期计算机中，浮点运算通常通过程序指令模拟，这使得浮点运算变得非常缓慢。随着硬件发展，FPU 作为计算机的一个独立模块，专门负责浮点数计算，大大提高了性能。

FPU 主要处理以下几种基本的浮点运算：

加法（Addition）
减法（Subtraction）
乘法（Multiplication）
除法（Division）
平方根（Square Root）
三角函数、对数函数等（对于更复杂的数学计算）
现代的 FPU 还可以处理单精度和双精度浮点数运算，并支持不同的精度级别和舍入模式。

项目简介

项目来源于Jonathan P Dawson 设计的可综合FPU模块，源项目采用iverilog完成仿真验证，本项目将其移植为VCS平台，并基于Python完成并行仿真验证脚本，极大降低仿真验证时间。

项目难度：⭐⭐⭐
项目推荐度：⭐⭐
项目推荐天数：3~7天

##项目源地址##

1）项目主要特性

#########################################################
Synthesiseable IEEE 754 floating point library in Verilog.
#########################################################
1) 	Provides Divider, Multiplier and Adder
2)	Provides float_to_int and int_to_float
3)	Supports Denormal Numbers
4)	Round-to-nearest (ties to even)
5)	Optimised for area
6)	Over 100,000,000 test vectors (for each function)

2）源项目文件

源项目提供加法、乘法、除法以及进制转换共计十余种设计，并附带用testbench, c++ golden model以及python运行脚本，每个设计采用32bit 浮点数定义，以下为源工程示例；

#####
adder
#####
1) 	c_test/test and test.cpp ; c++ 模型，用于产生Golden Vector
2)	adder.v  ; 32bit 浮点加法器设计源文件
3)	file_reader_a.v/file_reader_b.v ; Golden Vector 读取模块，采用三级类CPU结构，用于获取Vector内容
4)	file_write.v; resp 写入文件，便于同预期结果相比较
5)	testbench.v; DUT及外围读写模块整合
6)	testbench_tb.v ;测试平台顶层，产生时钟和复位信号

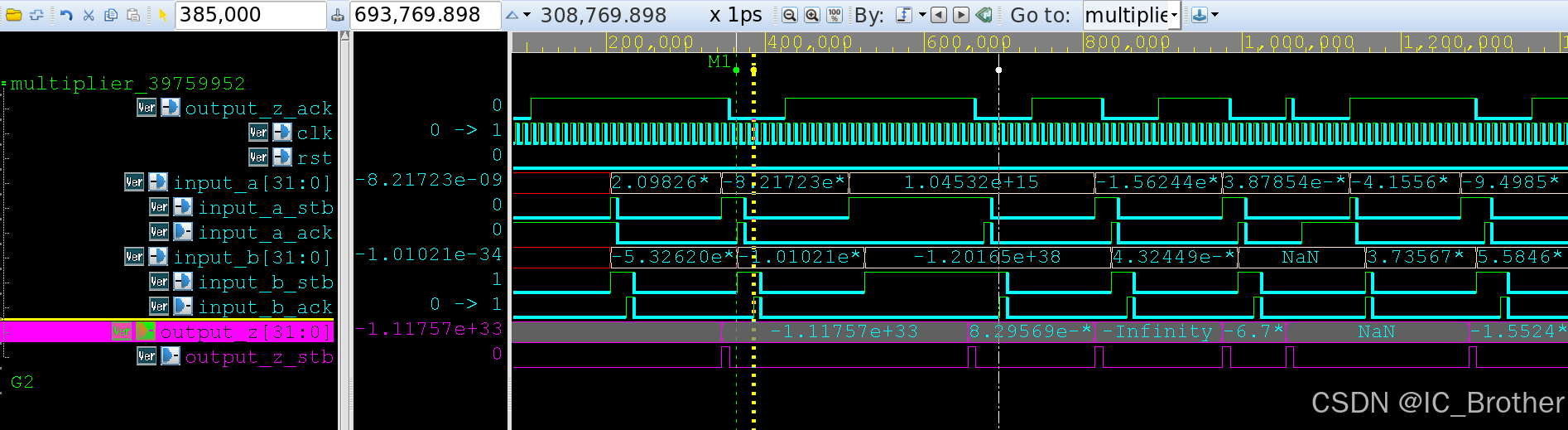

项目仿真优化

1）仿真环境需求

源项目基于Python，C++以及icarus verilog 仿真器共同完成FPU的验证；测试平台包括一个 Python 脚本 run_test.py，以及一个作为验证参考的简单 C 语言模型。

源工程测试向量包括角案例、边缘案例和 100,000,000约束随机向量。该测试套件可能需要几天时间才能完整运行完成，测试时间相对漫长。

2）sim_pool及auto_flow脚本

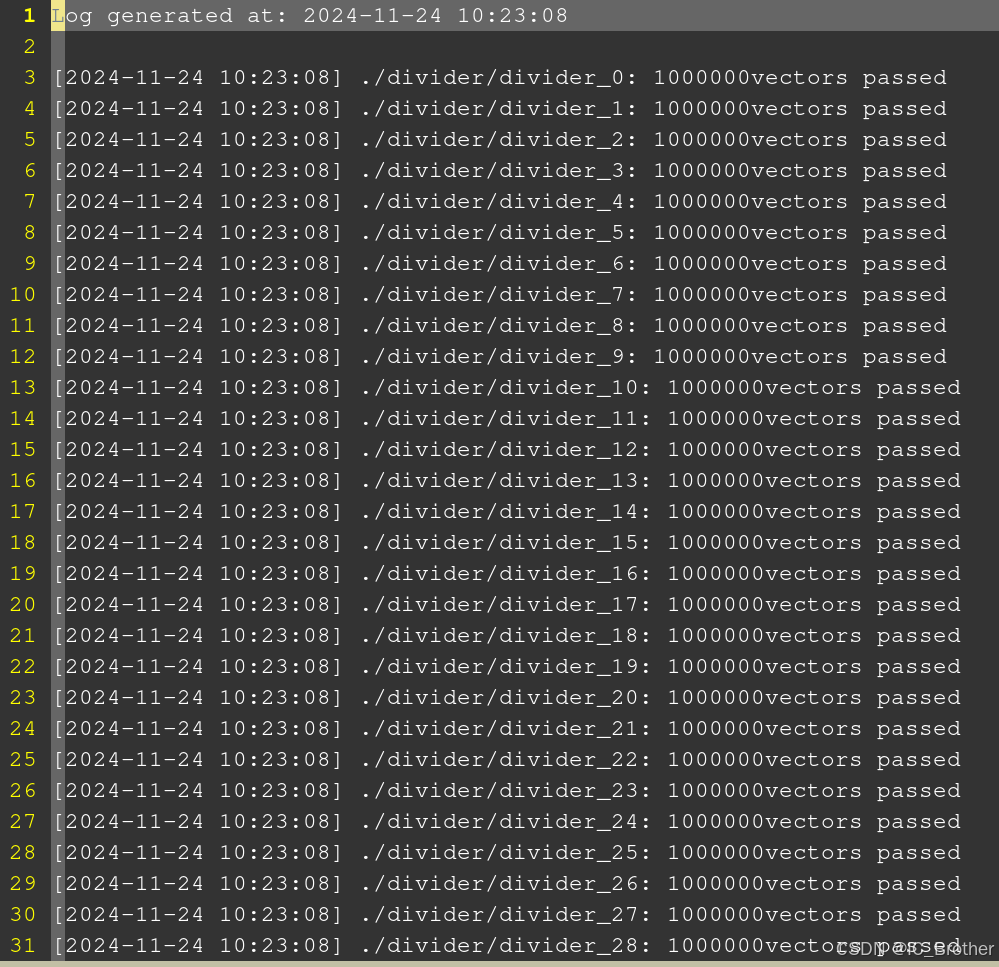

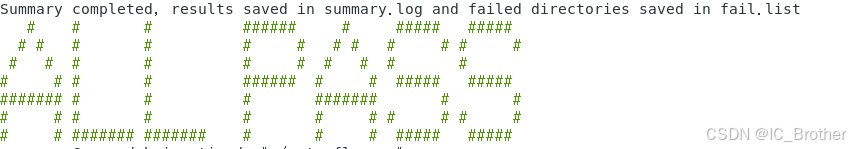

本项目主要改进了源工程在测试向量的仿真时间，基于Python搭建了autoflow，并更改为支持VCS仿真平台，脚本执行一键执行，会将Pending太长导致的fail case重新仿真，并收集最终结果；主要工作如下：

Improvement by Devane (优快云 IC Brother) @2024.11.22
============================================================
    1.Modify run_test.py to support vcs simulation flow.
    2.Add sub_test.py to better support random test vectors (100w subtest).
    3.Add sim_pool mechanism to support parallel simulation, which can greatly shorten the simulation time of vectors.

Usage
=========
    cd sim_pool
        ./run
    ##1) sim.pool is the FPU test input file; format: DUT, number of random sub-tests

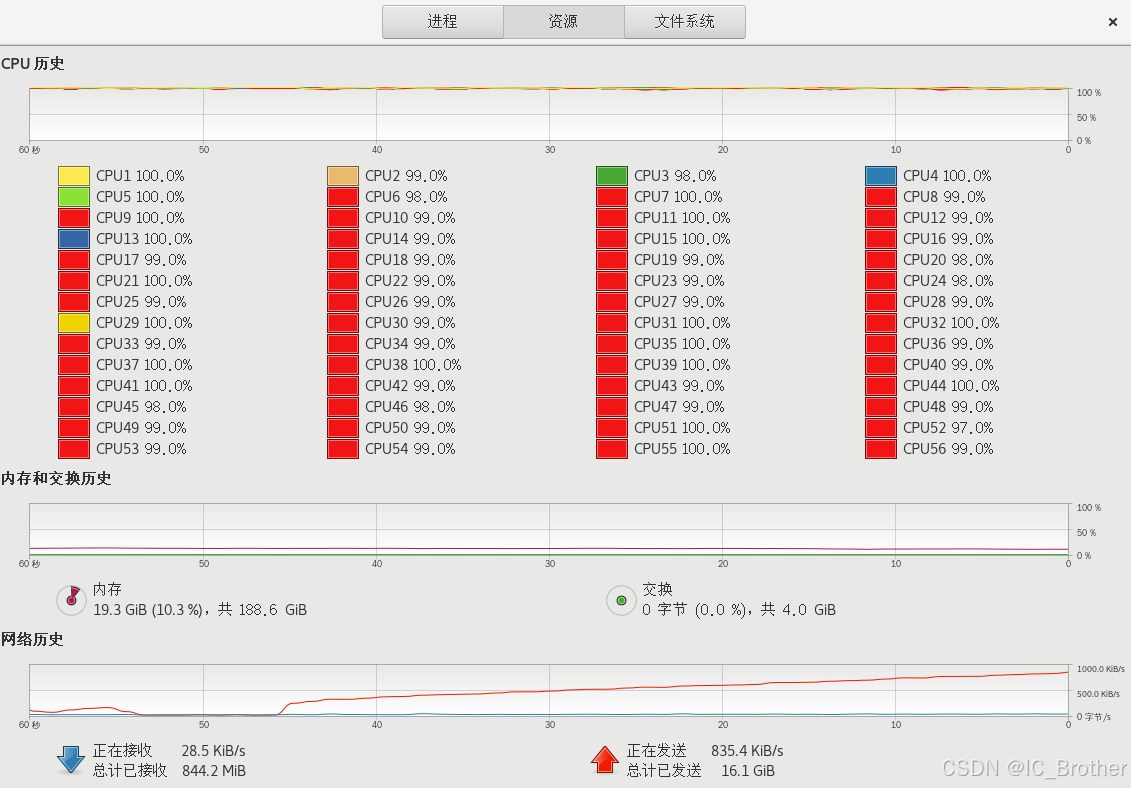

    ##2) Parallel testing will schedule all CPU cores, please be careful to evaluate the server loading !!!
