Zynq UltraScale+ MPSoC智能视频平台2：采集摄像头数据

      缓存在图像处理中非常重要，FPGA可以用来调整时序，CPU运算时用于存放数据。在Zynq UltraScale+ MPSoC一般存在三种方式实现缓存，连接到PS的DDR、连接到PL的DDR和PL上的片上BRAM。如果不涉及到处理器处理数据，数据只在FPGA中流转，那么PL的DDR或者BRAM的方式是最合适的，既可以降低延迟，又能减少编程的复杂度。如果要进行算法处理，需要ARM处理器的参与，就必须用到挂载在PS的DDR。

      大量数据的搬移如果让CPU来完成，性价比会非常的低，不仅占用CPU大量的运行时间，效率也不高。所以DMA技术应用而生，可以在CPU不参与的情况下，自主搬移和传输数据，CPU做的工作也只是将DMA配置好。PS中数据的搬移可以使用PS的DMA，PL的数据要向搬移到PS的DDR，就要用到AXI DMA，AXI VDMA是AXI DMA的扩展IP，专门针对图像设计，在满足数据流的传输机制后，增加了usr信号，用于表示图像起始。同时，设置了多帧缓存，将读写数据分开，避免了读写冲突，用户也可以访问当前读写的帧缓存号，加入算法操作。

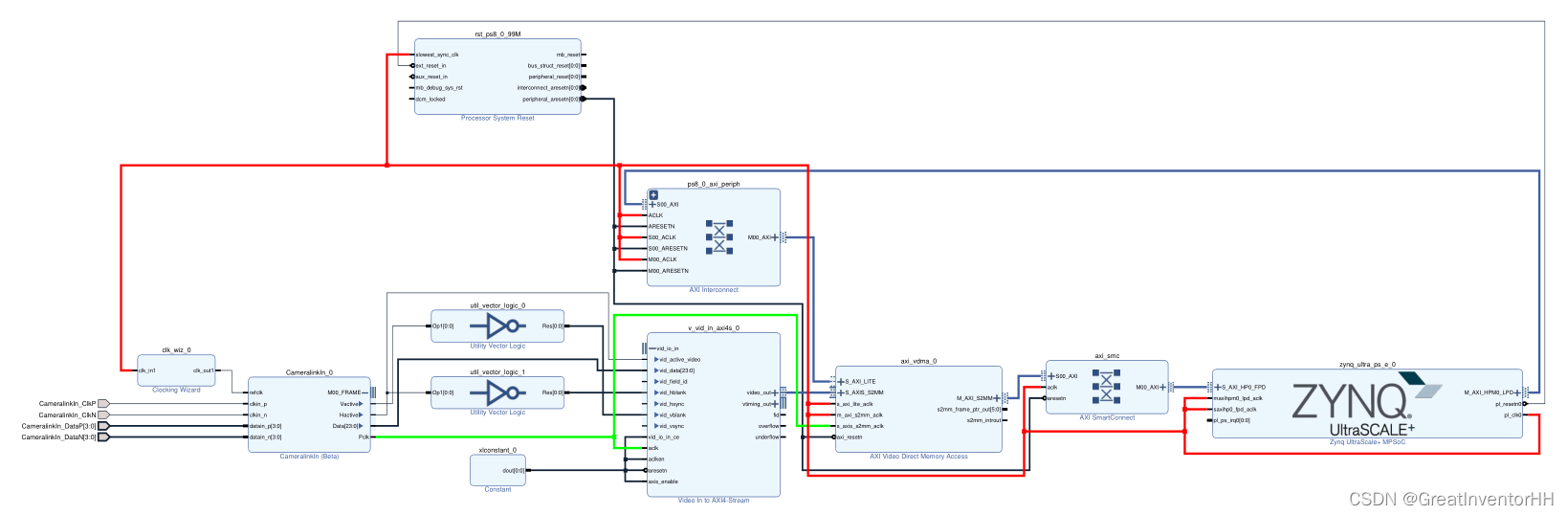

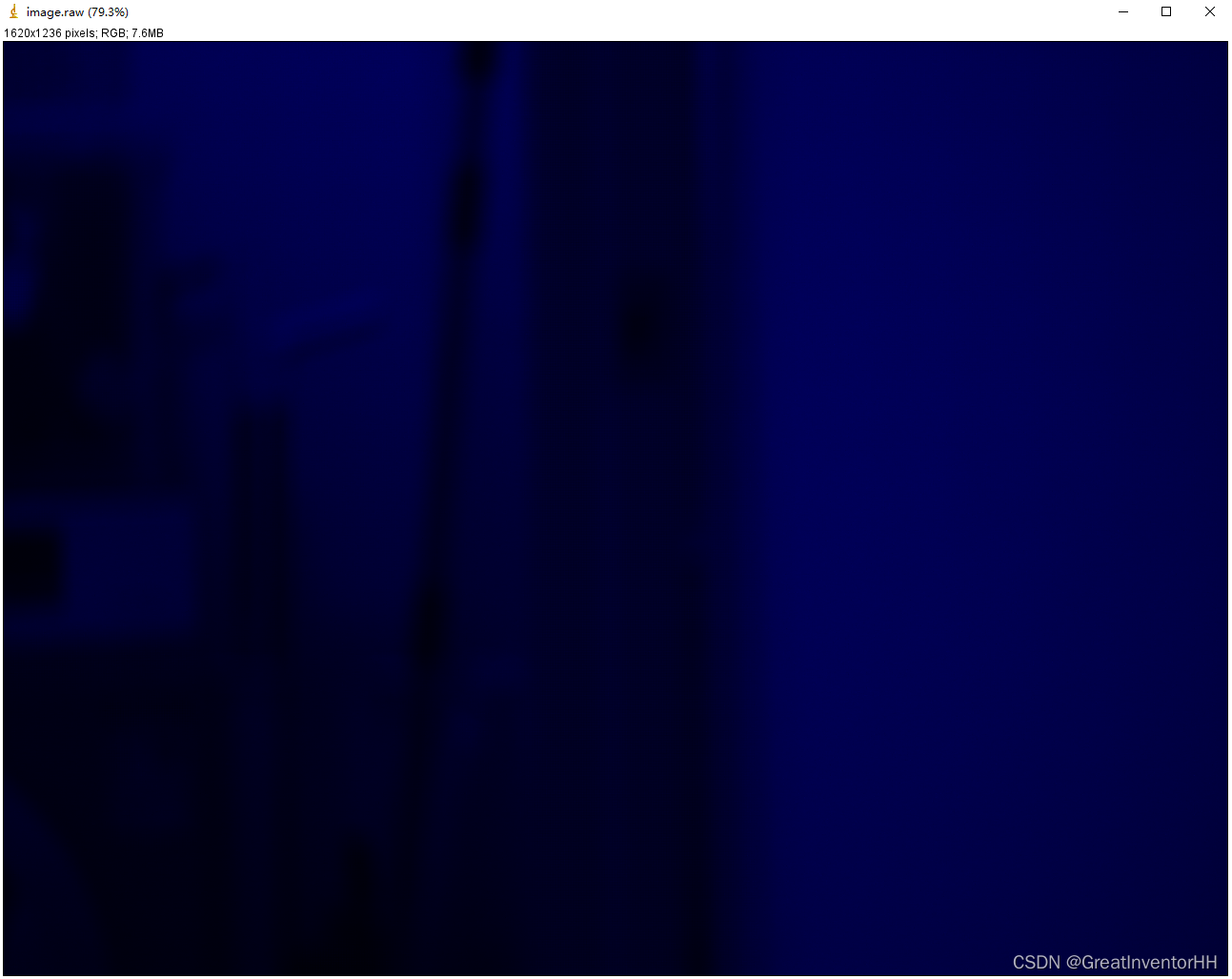

       Camera Link接收IP接收的图像数据需要经VDMA送入PS的DDR，VDMA的输入使用的是Xilinx标准的Axi Stream接口，而Camera Link输出的信号是行场有效信号，中间需要加入一个转接模块，这个就是Video In To Axi Stream，Xilinx的图像处理IP核，可以将行场信号转换为Stream信号。所以，完整的采集摄像头数据逻辑为Camera Link In+Video In To Axi Stream+VDMA+PS DDR。在Vivado中的Block Design如下图所示，红色连接线为PS产生的100MHz时钟，绿色连接线为相机产生的65MHz时钟，也是采集数据时钟。Camera Link还需要一个300MHz的参考时钟，由PS产生的100MHz时钟倍频得到。
