STM32串口设计与上位机对接技术

一、确定方案和目的

      使用ESP8266或者其它模块串口AT指令是比较常见，今天我们学习如何设计和使用AT指令，方案是：单片机STM32+串口通讯+AT指令+labview上位机，涉及STM32和Labview代码的完整串口数据通讯流程，具体要求如下：

任务：学会使用labview结合STM32语言实现AT指令数据通讯要求：

01.STM32串口基本配置、发送、接收数据的语法；  02.构建STM32单片机的AT指令处理体系  03.学会C语言的字符串处理函数strstr、strcmp函数、atoi函数使用;  03.实现AT接收、AT发送、AT的应答、实现灵活指令；  04.用ESP8266模块实现labview数据的接收和数据的处理；关键词：labview、STM32、ESP8266、strcmp函数、strstr函数、atoi、VISA备注1：手机微信可浏览相关高清图片；

二、串口通讯原理



01、串口通讯的底层基础驱动语法内容请自行查询相关教程网站，本教程着重介绍串口的思维方法是功能层面的设计；

02、串口通讯通常是存在3种方式：主动发送不接收，被动接收不发送，被动接收发送反馈；

03、主动发送不接收模式需要定义发送时间和间隔，如不定期的上传数据，不管对方是否收到；

04、被动接收不发送模式是单片机是主机的模式，需要解析接收到的内容，一般用到设置主机某些参数，比如ESP8266的设置wifi参数连接TCP服务器；

05、被动接收发送反馈模式是比较常用的应答模式，保证通讯双方的数据正常；

06、产品通常需要获取数据和设置数据两个操作，而且字符长度不固定，比如Modbus协议和AT指令，RTU模式和ASCII模式；

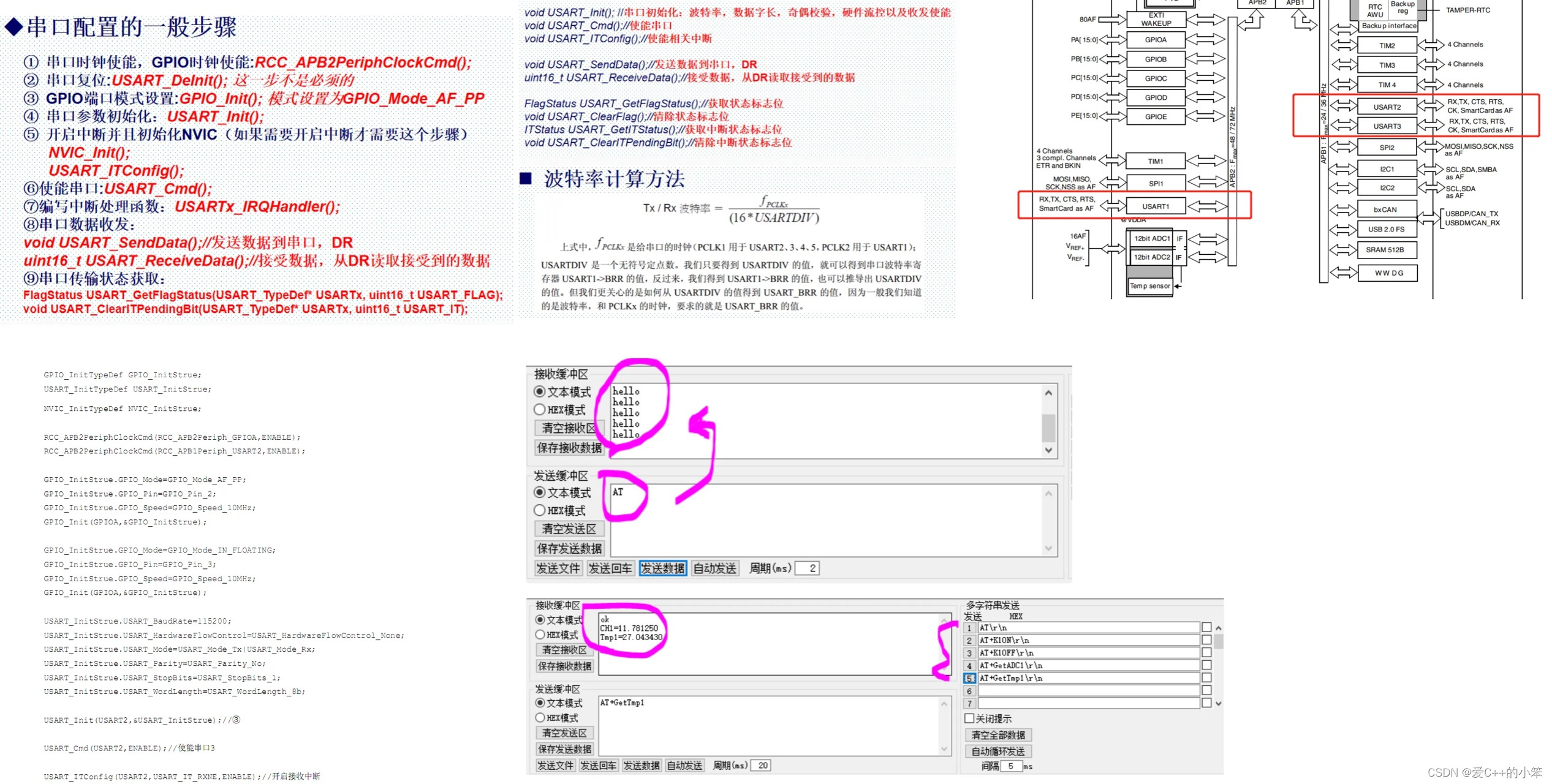

三、STM32串口注意事项

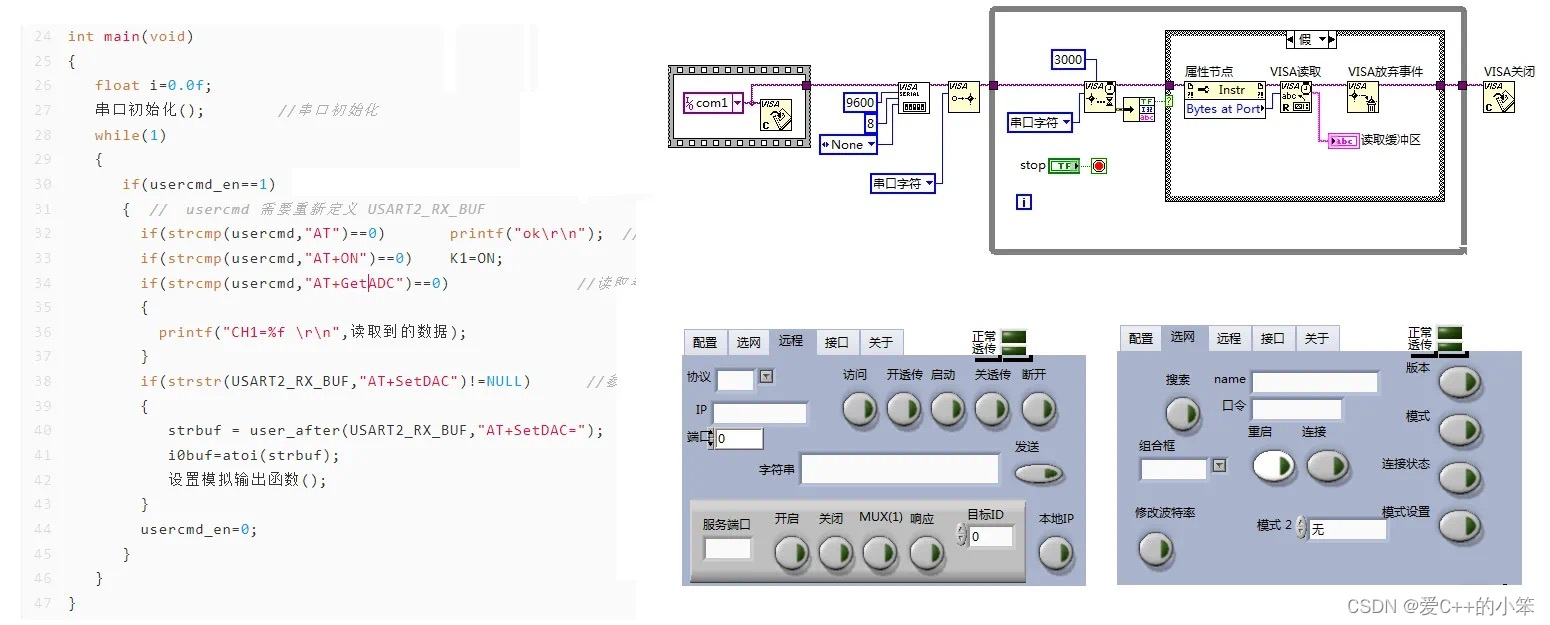

if(strcmp(usercmd,"AT")==0)if(strstr(USART2_RX_BUF,"AT+SetDAC")!=NULL)     strbuf = user_after(USART2_RX_BUF,"AT+SetDAC=");    USART2_RX_BUF[uart2_i-2]='\0';

AT指令不固定长度，串口接收函数需要获取到接收的起点终点和长度，同时需要有错误处理、超时恢复机制、超长恢复机制；

        接收指针 uart_i 是存到字符串数组的指针，接收到数据就会加一移动一位，错误会进行指针清零，数据安全的化建议
