顶点动画-广告牌

1、广告牌效果是什么

广告牌效果是一种图形技术，用于确保对象（通常是二维纹理面片 或 精灵(Sprite)图片）始终面向摄像机，同时在某些轴上保持固定的方向（一般分为全向广告牌和轴对齐广告牌）
在3D游戏中非常有用，它可以确保无论从哪个角度看、对象始终面向玩家，创造出一种始终可见的效果。

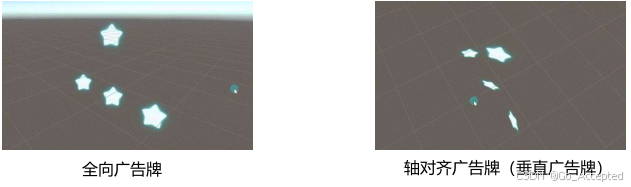

全向广告牌效果 是无论摄像机位置如何变化，对象在所有轴上始终面向摄像机。适用于 烟雾、火焰等需要从任何角度看都要正对摄像机的效果

轴对齐广告牌 是对象在一个特定轴上保持固定方向，而在其他轴上面向摄像机，适用于 树木、花草、人物等需要在特定轴上保持正确方向的效果
其中 垂直广告牌 就是一种特殊的轴对齐广告牌，对象在水平面（XZ平面）上旋转
但在垂直方向上始终保持不变

2、广告牌效果基本原理

想要实现广告牌效果，核心原理是旋转模型空间坐标系让其始终面向摄像机
想要达到这个目的，我们需要构建一个基于模型空间的新坐标系
坐标系由两个关键因素决定

• 原点（新坐标系中心点）：基于模型空间的，可以自定义，但一般还是用（0,0,0）

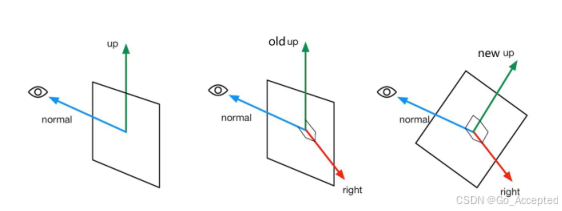

• 三个轴向（X轴、Y轴、Z轴）：通常情况下三个轴向由视角方向、垂直向上方向、右方向 构成

关键就是求出三个轴向（X,Y,Z）

• Z轴 = normal = 将摄像机位置转到模型空间 – 模型空间下新轴向空间中心点（一般还是0,0,0），old Up = 模型空间中Y轴（0,1,0）
• X轴 = right = Normal  X OldUp （两个向量叉乘可以得到垂直于两向量所在平面的向量）
• Y轴 = new Up = Normal  X Right

再定义一个新坐标系的中心点（相对于模型空间的），一般我们会将中心点Center定为（0,0,0）即原模型空间原点，那么此时我们只需要计算以下两步即可：
偏移位置 = 顶点坐标 – Center
新顶点位置 = Center + X轴 * 偏移位置.x + Y轴 * 偏移位置.y + Z轴 * 偏移位置.z

如果想要实现出 垂直广告牌效果，那只需要在计算轴向向量时进行修改即可，只需要在计算normal向量时，让其的y值变为0即可，相当于normal向量只在 xz 平面变化

3、实现

Shader "ShaderProj/8/Billboarding"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _Color ("Color", Color) = (1, 1, 1, 1)
        //用于控制垂直广告牌和全向广告牌的变化
        _VerticalBillboarding("VerticalBillboarding", Range(0,1)) = 1
    }
    SubShader
    {
        Tags { "RenderType"="Transparent" "Queue"="Transparent" "IgnoreProjector"="True" "DisableBatching"="True"}

        Pass
        {
            ZWrite Off
            Blend SrcAlpha OneMinusSrcAlpha
            Cull Off

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 vertex : SV_POSITION;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
            fixed4 _Color;
            float _VerticalBillboarding;

            v2f vert (appdata_base v)
            {
                v2f o;
                float3 center = float3(0, 0, 0);
                float3 cameraInObjectPos = mul(unity_WorldToObject, float4(_WorldSpaceCameraPos, 1));
                float3 normalDir = cameraInObjectPos - center;
                normalDir.y *= _VerticalBillboarding;
                normalDir = normalize(normalDir);
                //模型空间下的Y轴正方向 （0，1，0）作为它的 old up
                //为了避免z轴和(0,1,0)重合 ，因为重合后再计算叉乘 可能会得到0向量
                float3 upDir = normalDir.y > 0.999 ? float3(0, 0, 1) : float3(0, 1, 0);
                float3 rightDir = normalize(cross(upDir, normalDir));
                upDir = normalize(cross(normalDir, rightDir));

                float3 centerOffset = v.vertex.xyz - center;
                float3 newVertexPos = center + rightDir * centerOffset.x + upDir * centerOffset.y + normalDir * centerOffset.z;
                o.vertex = UnityObjectToClipPos(float4(newVertexPos, 1));

                o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);

                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                float4 color = tex2D(_MainTex, i.uv);
                color.rgb *= _Color.rgb;
                return color;
            }
            ENDCG
        }
    }
}
