Qt学习-13 ＜QGraphicsView＞

——  均为自学笔记，如有错误请指正

---

本文参考 QGraphicsView 、QGraphicsView

一、概述

1. 简介

        Graphics View框架实现了  模型-视图  结构的图形管理，能对大量图元进行管理，支持碰撞检测，坐标变换和图元组等多种方便的功能。

2. GraphicsView框架

在Graphics View绘图架构中，主要涉及到下面三个类的使用：

① 场景类（QGraphicsScene）：该类提供绘图场景（Scene），场景是不可见的，是一个抽象的管理图形项的容器，可向场景中添加图形项，获取场景中的某个图形项等，主要功能如下：

• 提供管理大量图元的快速接口；
• 传播事件到场景中的每个图元；
• 提供未经变换的渲染功能，主要用于打印；
• 管理图元状态，如图元选择和焦点处理；

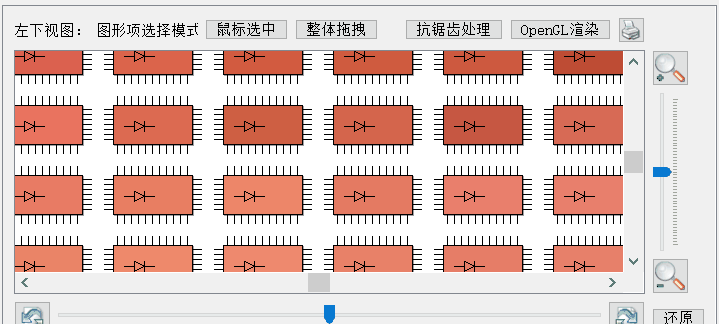

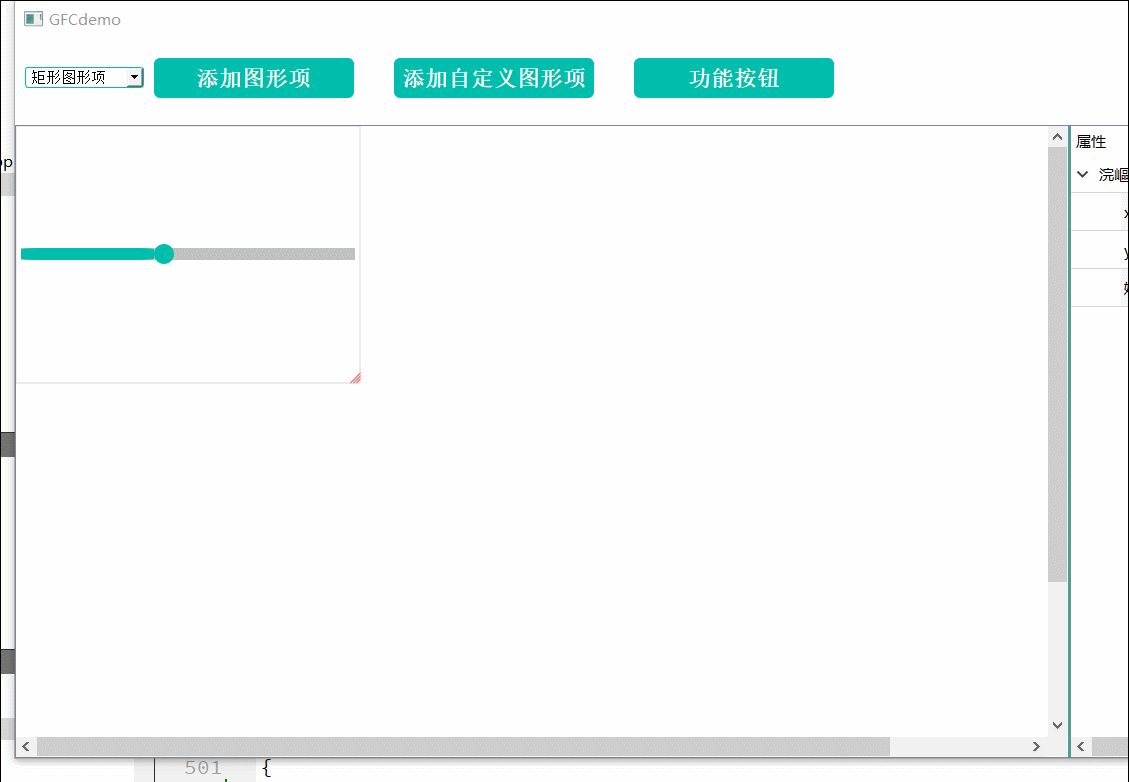

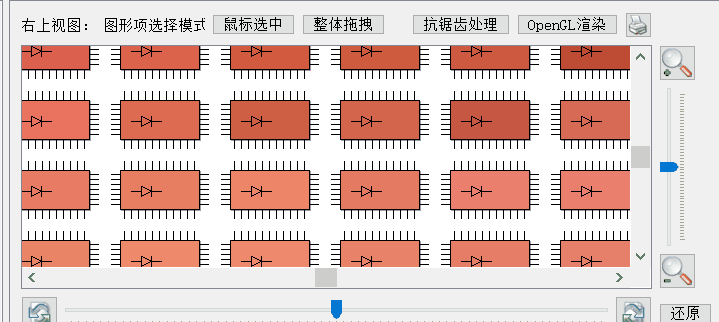

② 视图类（QGraphicsView）：该类提供绘图的视图（View）组件，用于显示场景中的内容。可以为一个场景设置几个视图，用于对同一个数据集提供不同的观察方式；

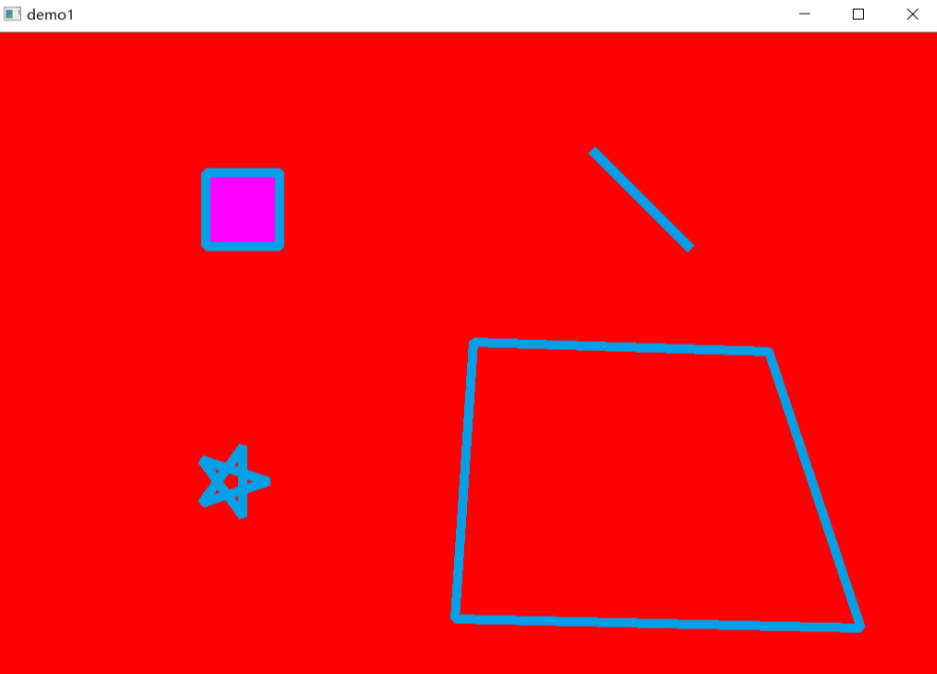

③ 图形项类（QGraphicsItem）：该类提供了一些基本的图形元件，也可在此基础上自定义图形项，它支持各种事件的响应，如鼠标事件、键盘事件、拖放事件等，以实现图形的交互功能，下面列举一些标准图元：

• QGraphicsEllipseItem 椭圆
• QGraphicsLineItem 直线
• QGraphicsPathItem 路径
• QGraphicsPixmapItem 图像
• QGraphicsPolygonItem 多边形
• QGraphicsRectItem 矩形
• QGraphicsSimpleTextItem 简单文本
• QGraphicsTextItem 文本浏览
• QGraphicsItem是图元的基类，用户可以继承QGraphicsItem实现自定义的图元；

3. GraphicsView坐标系

        Graphics View基于笛卡尔坐标系。

        item在场景中的位置与几何形状通过x,y坐标来表示。当使用未经变形的视图来观察场景时，场景中的一个单位等于屏幕上的一个像素。在Graphics View绘图架构中涉及到了3个坐标系，即场景坐标、视图坐标及图形项坐标。

① 场景坐标：

        对应QPainter的逻辑坐标，以场景的中心为原点，X轴正方向向右，Y轴正方向向下；

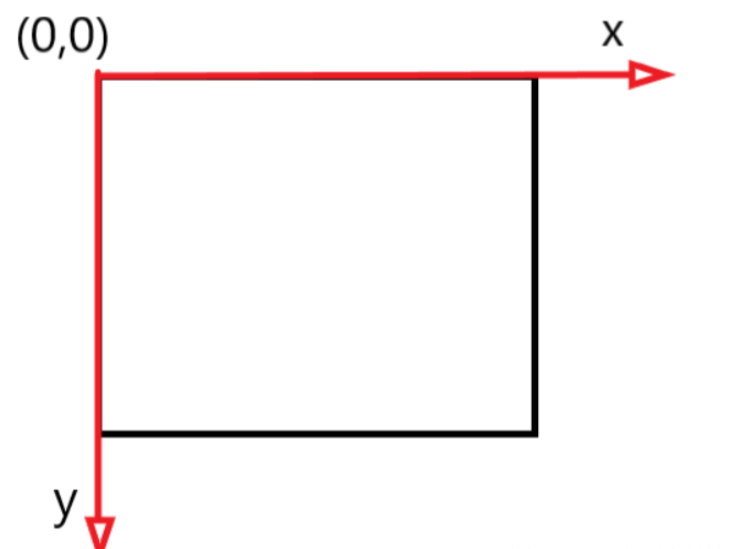

② 视图坐标：

        即窗口界面的物理坐标，单位是像素，其左上角为原点坐标，所有鼠标事件、拖拽事件最开始都使用视图坐标，为了和图元交互，需要转换坐标为场景坐标；

③ 图形项坐标：

        图元存在于自己的本地坐标上，通常以图元的中心为原点，图元中心也是所有坐标变换的原点，图元坐标方向是X轴正方向向右，Y轴正方向向下（同上图）。

二、成员类型

1. QGraphicsScene

示例：

     QGraphicsScene scene;
     scene.addText("Hello, world!");

     QGraphicsView view(&scene);
     view.show();

视图可用于可视化整个场景，或仅可视化其中的一部分。

• 默认情况下，在第一次显示视图时会自动检测可视化区域（通过调用 QGraphicsScene::itemsBoundingRect()   ）。
• 要自己设置可视化区域矩形，可以调用 setSceneRect()。

这将适当地调整滚动条的范围。但是，尽管场景支持几乎无限大小，但滚动条的范围不会超过整数范围（INT_MIN、INT_MAX）。

QGraphicsView将鼠标和按键事件转化为场景事件，并转发到可视化的场景中，因此可以使用鼠标和键盘与场景中的项目进行交互。

2. QGraphicsView::CacheModeFlag

        视图的缓存模式。视图可以在 QPixmap 中缓存预渲染的内容，然后将其绘制到视口上。这种缓存的目的是加快渲染速度较慢的区域的总渲染时间。例如，纹理、渐变和 alpha 混合背景的渲染速度可能非常慢，尤其是转换后的视图。 每次转换视图时，缓存都会失效。滚动时，只需要部分失效。

• CacheNone：不缓存，所有绘制都直接在视口上完成。
• CacheBackground：启用缓存背景。

3.QGraphicsView::DragMode

        在试图上按下并拖动鼠标时视图的默认操作。

• NoDrag：无拖拽，鼠标事件被忽略。
• ScrollHandDrag：光标变为指向手型，拖动鼠标将滚动滚动条。 此模式在交互和非交互模式下均可使用。

• RubberBandDrag：会出现一个橡皮筋框。拖动鼠标将设置橡皮筋框范围，所有被橡皮筋覆盖的项目都会被选中。对于非交互式视图禁用此模式。

4. QGraphicsView::OptimizationFlag：

        可以启用以提高视图渲染性能的标志。默认情况下，没有设置
