本文介绍了GPIO端口配置中的位操作，通过`KEY1|KEY2`来选择多个端口，展示了C语言中位运算在硬件接口编程中的应用，重点讲解了寄存器地址的位或操作。

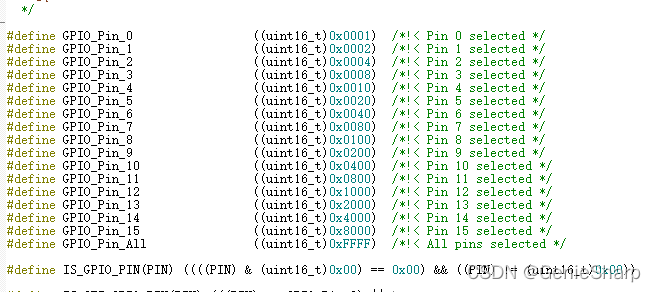

在这里插入图片描述
GPIO_InitStructure.GPIO_Pin = KEY1 | KEY2; //选择端口号
上面的语句之所以可以用“|”操作符来定义就是因为它定义的寄存器地址可以进行位或
