MDIO总线

原创 已于 2023-06-14 20:17:53 修改 · 2.6k 阅读 · 12 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#linux #嵌入式硬件

于 2023-05-21 01:21:43 首次发布
文章详细阐述了Linux内核中mdio总线的注册过程，包括bus_register接口的使用，以及mido总线设备的创建和注册。通过对mii_bus的扫描，发现并创建phy_device，然后进行设备注册。同时，介绍了phy_driver的注册和probe过程，强调了phy驱动如何通过mii_bus与硬件交互。文章末尾提及mdio设备的操作，但未展开讨论。

基于linux-3.14.16

首先要搞清楚总线的位置，即硬件上的位置
在这里插入图片描述

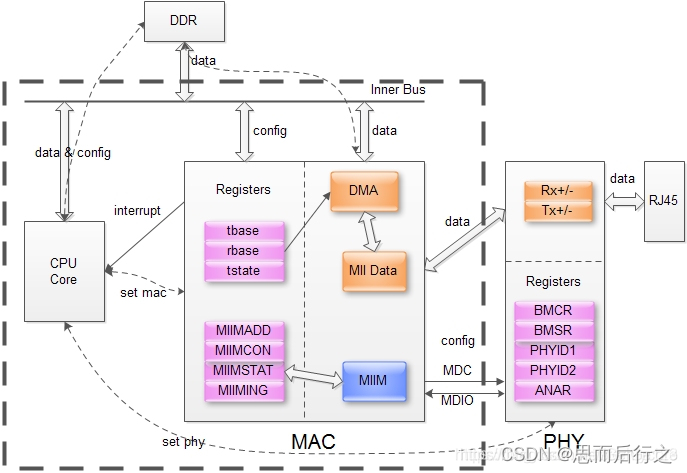

如上图，mdio总线是mac和phy之间的连接方式，主要用于配置配置phy的寄存器，所以phy应该是其的一类物理设备，mdio总线驱动和总线设备都是围绕phy工作的。

一、总线注册

在这里插入图片描述

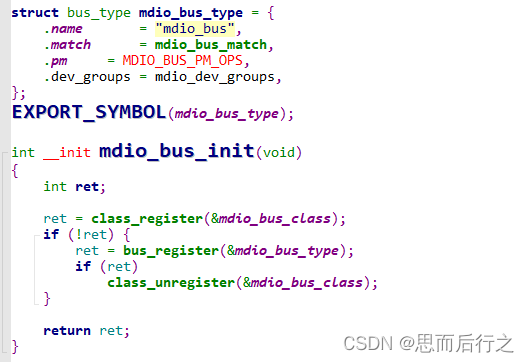

常规操作，定义一个bus_type调用bus_register接口注册一个总线。

二、mido总线设备

1、platform总线

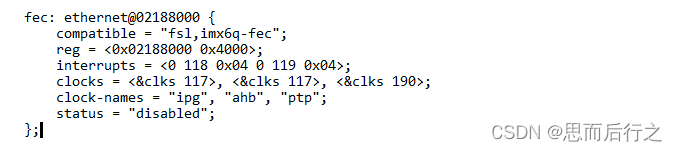

设备树有节点fec
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

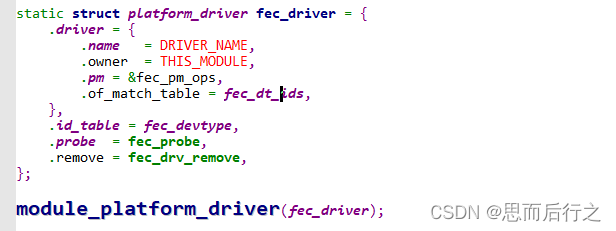

2、平台总线probe

在这里插入图片描述
fec_enet_mii_init即将会添加一个mdio总线设备
分配一个mii_bus，这个mii_bus内部有一个device，实际是一个mido总线设备（？？？？）。

1）注册mii_bus

在这里插入图片描述

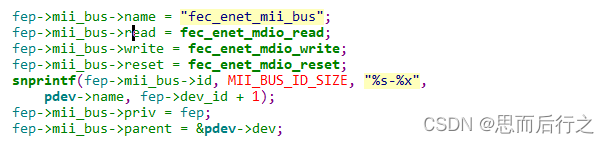

初始化mii_bus
在这里插入图片描述
在这里插入图片描述

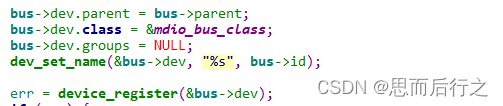

最后注册mii_bus，我们看看是怎么注册的
在这里插入图片描述
扫描phy，每次添加新的mii_bus都会去扫描mido总线，如果有读到phy id，就会创建一个phy_device并注册。

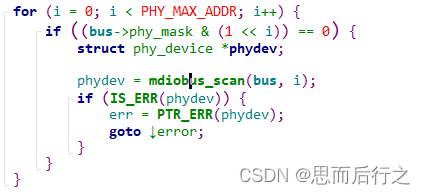

这里是根据phy_mask的标记去决定要不要遍历，应该是有添加了就不会去扫描这个地址了。
在这里插入图片描述

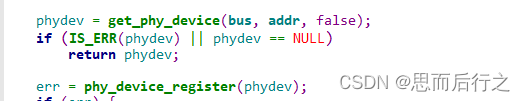

看看是怎么扫描的，mdiobus_scan

2）创建并注册phy_device

看看mdiobus_scan的工作
总的来说，是扫描硬件，发现mido总线上有phy就创建一个phy_device，然后作为mido总线设备注册。
在这里插入图片描述

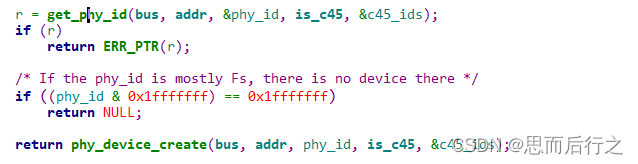

看看get_phy_device干了什么

get_phy_id会在mdio总线上发命令去读phy id，是硬件操作
有phy硬件就会创建phy_device
在这里插入图片描述
看看是怎么创建phy_device的，phy_device_create

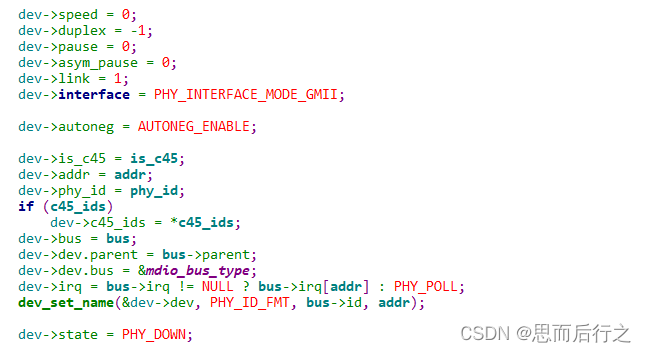

在这里插入图片描述

在这里插入图片描述
这里看到，原来phy_device才是作为mdio的总线设备。

phy_device_register注册
硬件初始化
在这里插入图片描述
device_add就是注册设备的底层操作，Linux设备驱动模型（二）有说明
在这里插入图片描述

至此就是mdio总线设备的添加过程。

三、mido总线驱动

就是phy_driver
一般是具体phy芯片生产商提供
下面作简要分析

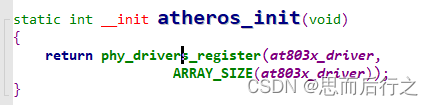

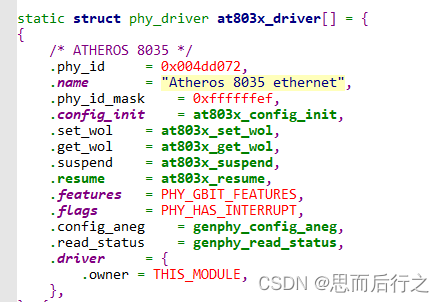

在这里插入图片描述
这是个数组，这里只截图了一个
在这里插入图片描述
匹配后会执行，应该会执行驱动的probe，但这里没有给probe，发现是注册驱动的时候给了默认的，不用驱动自己实现

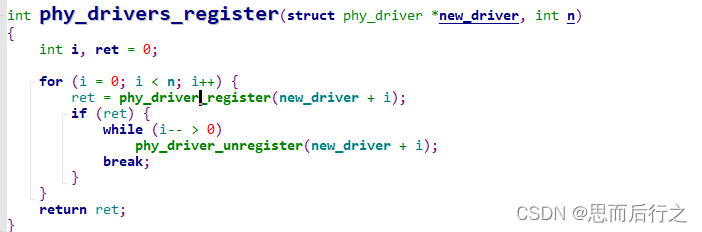

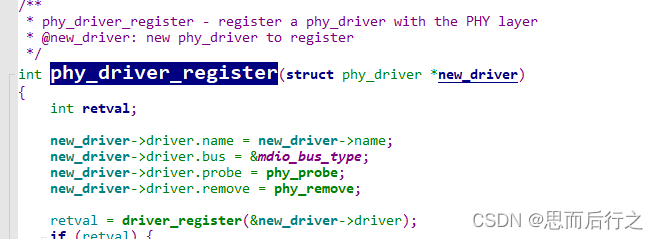

1、phy_drivers_register

在这里插入图片描述
在这里插入图片描述
这里看出是mdio的总线驱动了，并紫萼初始化了驱动的probe

2、phy_probe

好像没干什么，跳过
在这里插入图片描述

至此mido总线的注册，mdio总线设备，mdio总线驱动的添加都分析完了。
关于这个mii_bus，还是没有分析清楚了，现在可以知道的是，phy驱动在需要操作寄存器的时候，会使用mii_bus的一些回调函数，
真正操作硬件的是mii_bus。

还有一点，mdio_bus_type的probe哪去了？？？
没有的话，也会直接执行驱动的probe了

四、mdio设备怎么被操作

待续…
