单片机最小系统设计

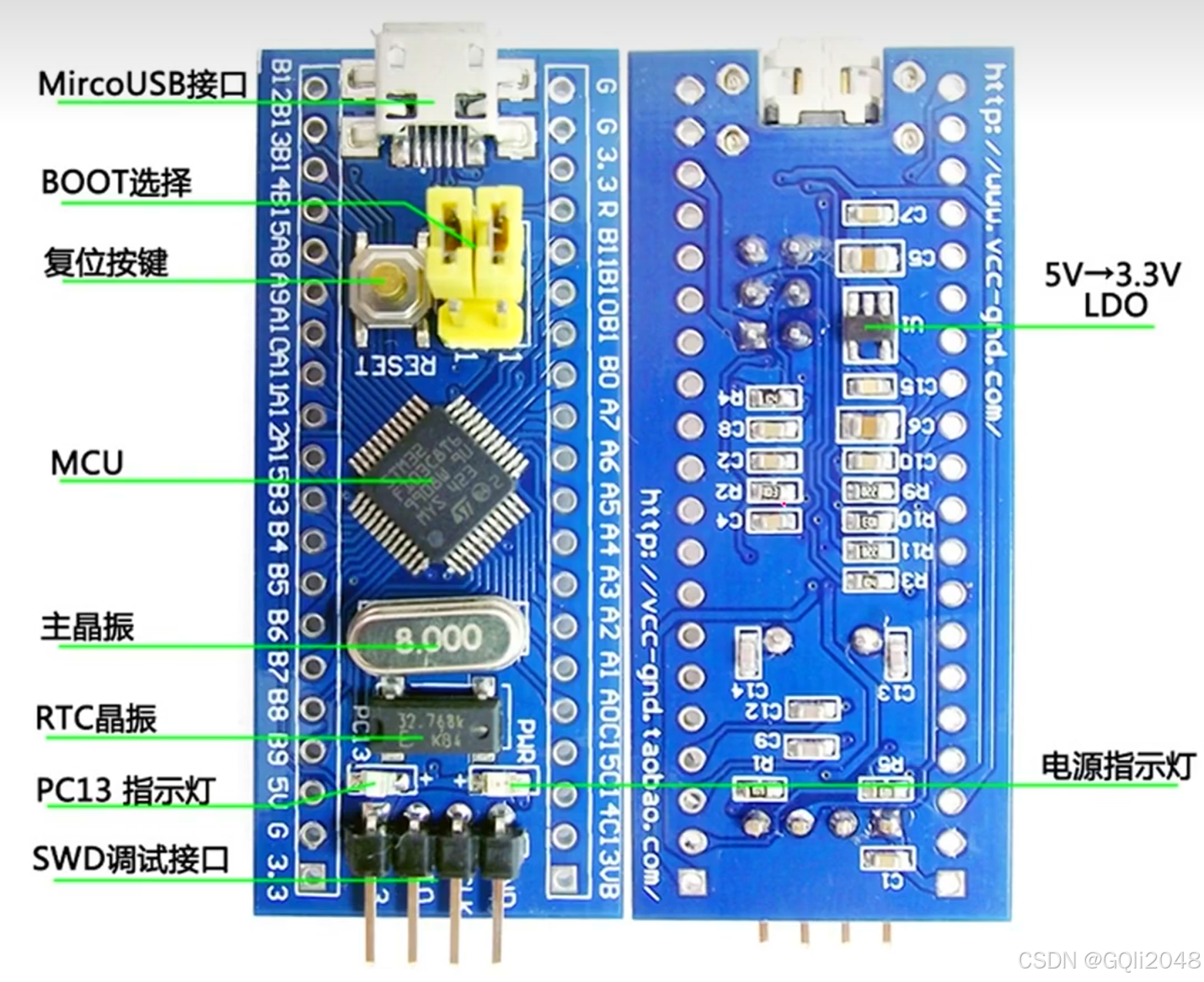

理论基础:单片机最小系统有哪些模块?

电源模块、复位电路、晶振模块、下载模块

 电源模块知识:

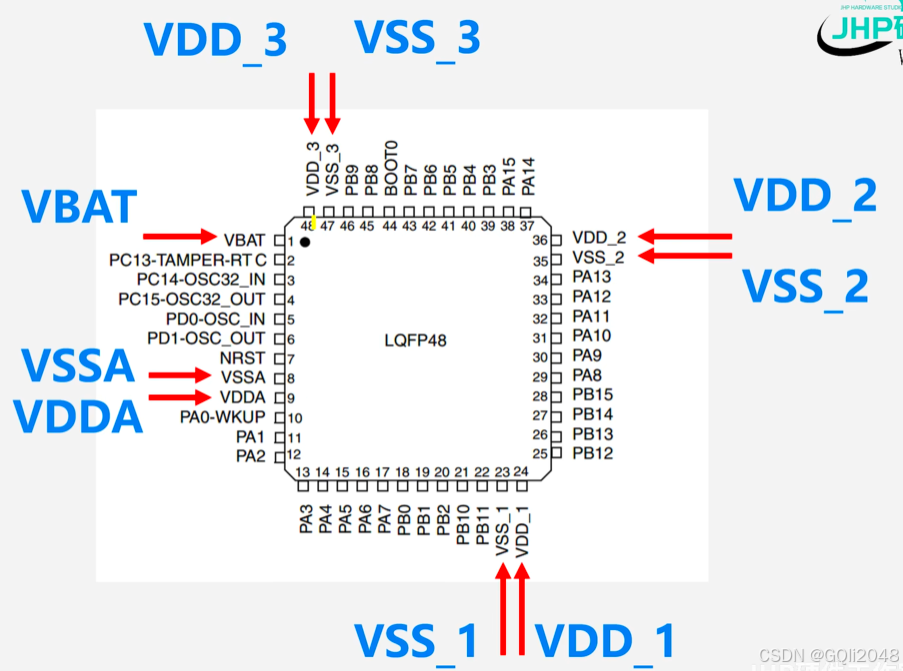

 芯片内部VSS_X都是连接的,VDD_X都是连接的。目的是提供可靠的电源完整性

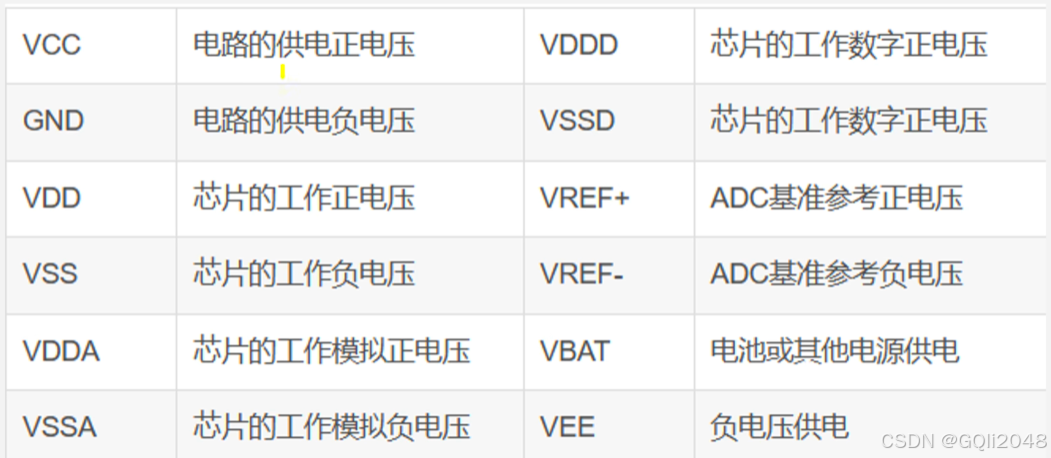

名词解释:

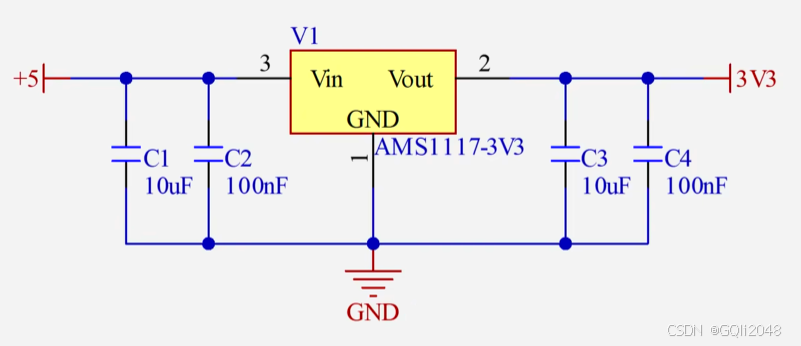

电源模块电路设计:

通过USB输入一个5V的电压,通过电源转化芯片,LDO转化为3.3V

复位模块知识:

复位有三种形式:系统复位、上电复位、备份区复位

NRST低电平(外部复位)、窗口看门狗复位、独立看门狗复位、软件复位、低功耗管理复位

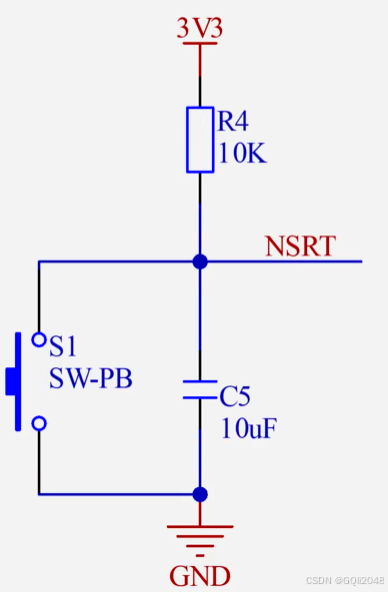

复位模块电路设计:

按键复位:按下NSRT低电平。

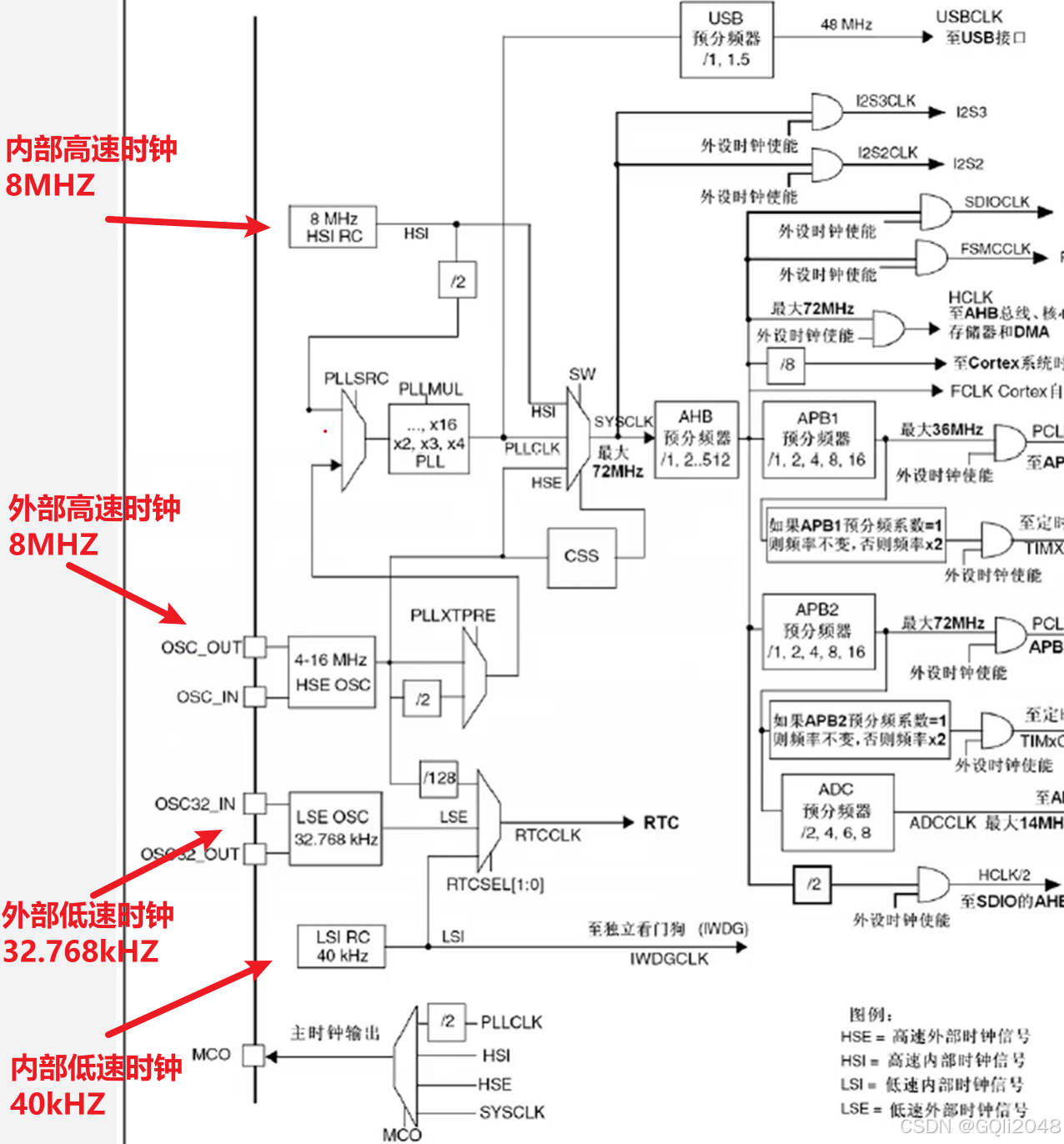

关于时钟的知识:

为什么不直接用内部8MHZ高速时钟?

因为内部时钟精度不高,误差大,所以外置一个精度高的外部高速晶振8MHZ。

为什么32.768KHZ呢?

32.768KHZ晶振产生的振荡信号经过内部分频器进行15次分频后可以得到1HZ/秒的信号

为什么是15分频呢?

因为是结合实际、功耗等因素试验得出。

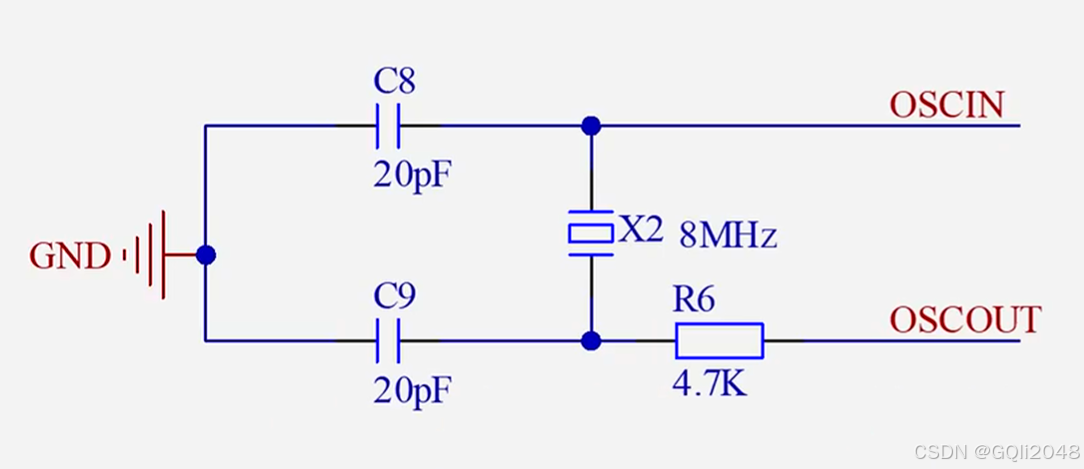

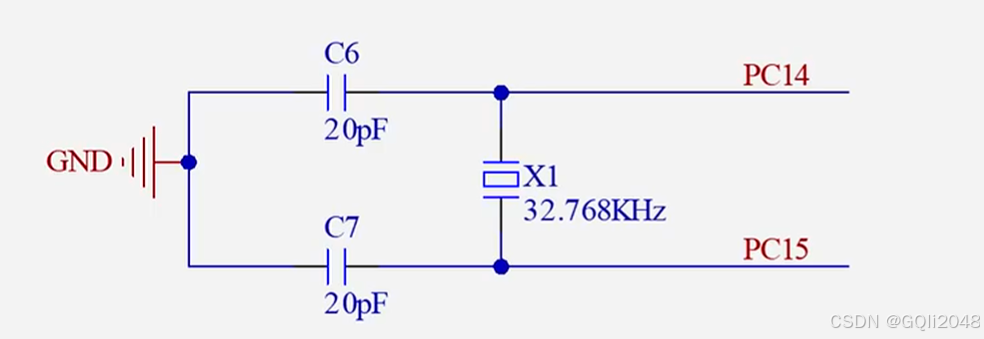

晶振模块电路设计:

程序烧录知识:

烧录下载方式:JTAG、SWD、串口

注:前两种BOOT0,1都需要接地,串口下载BOOT0接高,BOOT1接低电平

下载接口设计:

直接将对应引脚引出去接个排针就可以。

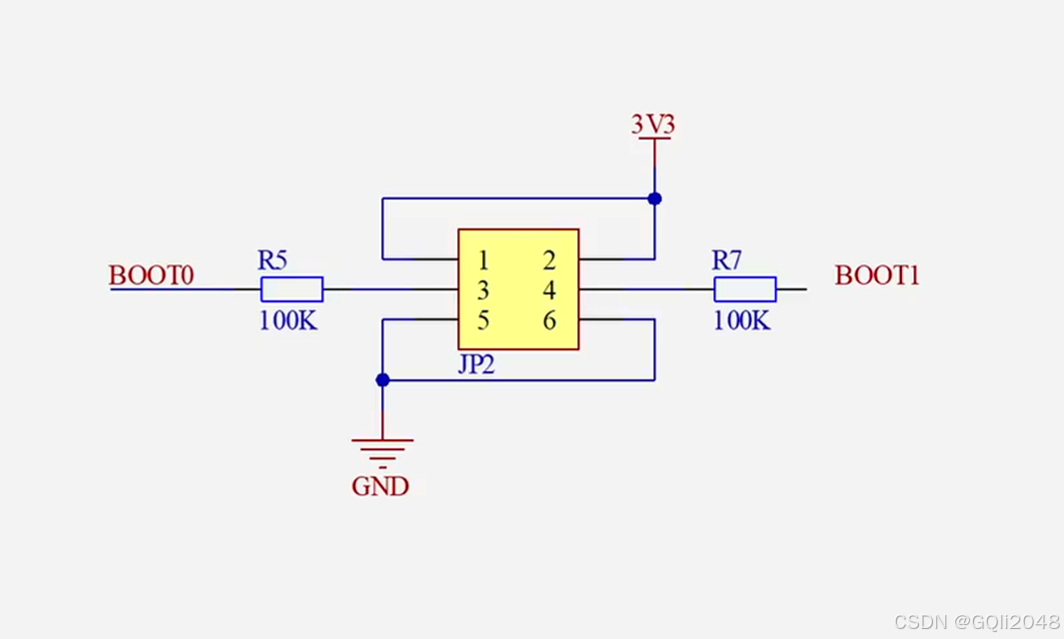

启动电路:下面可以跳帽手动的选择BOOT引脚高低。

注:该帖是观看JHP硬件工作室,整理出来的,感谢杜工!
