电子元器件-电阻的基础知识简述

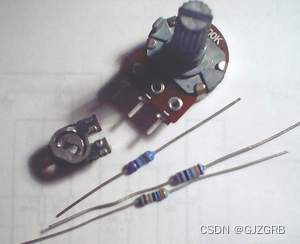

常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。表1是几种常用电阻的结构和特点。  图1 电阻的外形 表1 几种常用电阻的结构和特点 电阻种类 电 阻 结 构 和 特 点 碳膜电阻 气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。碳膜电阻成本较低，性能一般。 金属膜电阻 在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。 碳质电阻 把碳黑、树脂、粘土等混合物压制后经过热处理制成。在电阻上用色环表示它的阻值。这种电阻成本低，阻值范围宽，但性能差，很小采用。 线绕电阻 用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。这种电阻分固定和可变两种。它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。 碳膜电位器 它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。     还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。这种电位器调节方便。 线绕电位器 用电阻丝在环状骨架上绕制成。它的特点是阻值范围小，功率较大。    大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。电阻的标称阻值，往往和它的实际阻值不完全相符。有的阻值大一些，有的阻值小一些。电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。表2是常用电阻允许误差的等级。 表2 常用电阻允许误差的等级 允许误差 ±0.5% ±1%  ±2%  ±5%  ±10%  ±20% 级 别 005 01     02  Ⅰ    Ⅱ    Ⅲ 国家规定出一系列的阻值作为产品的标准。不同误差等级的电阻有不同数目的标称值。误差越小的电阻，标称值越多。表2是普通电阻的标称阻值系列。表3中的标称值可以乘以10、100、1000、10k;100k;比如1.0这个标称值，就有1.0Ω、10.OΩ、100.OΩ、1.0kΩ、10.0kΩ、100.0kΩ、1.0MΩ;10.0MΩ; 表3 普通固定电阻标称阻值系列 允许误差 标 称 阻 值 系 列
