大家好，上一篇我们介绍了如何在Cesium当中导入标准的高斯克吕格投影的坐标系，我们先回忆一下上一篇中说道的DWG坐标系的三种情况：

1.国家2000坐标系

2.地方2000坐标系

3.没有对应位置信息的局部坐标系

我们已经看了第一种情况，下面我们在来看下第二种情况：地方2000坐标系

开始之前，我们先了解一下什么是地方2000坐标系？

我第一次接触到这个词的时候，就发现关于地方2000坐标系的内容非常少，除了像是北京2000或者上海2000这些坐标系发布的一些官方公告以外，内容寥寥。直到最后听了武汉大学的GIS课程才算对地方2000坐标系有了一个彻底的了解，那么如果你搜到了这篇文章，那么恭喜你，你找到了网上为数不多的关于地方2000坐标系的介绍。

一、为什么需要地方2000？

我们知道，标准的高斯克吕格投影会把地方按照3度或者6度的方式切割成很多带，如果你所在的区域正好在这个带的中央经线经过的地方，那么恭喜你，你用这个带号投影的结果变形非常小，那么你就不需要一个特殊的地方2000坐标系。但如果很不幸，你所在的地方在一个带的边缘，那么直接使用标准的高斯克吕格将导致地图变形较大，这个时候，我们就需要自定义一个中央经线来解决这个问题。

二、地方2000坐标系的核心是什么？

根据第一个问题，我们可以很轻松的得出结论，地方2000坐标系的核心要素就是中央经线。当然有的时候，也会添加一些其他参数，比如原点维度，东伪偏移，北伪偏移等等，别看这些名字咋咋呼呼，其实最后都是线性加减，学过小学数学基本都能算，所以我们核心关注就是中央经线。

好了，我们对地方2000坐标系有了一个基本的了解，如果希望深入理解地方2000，也欢迎关注GISBox的官号和相关文章，我们会在后续的内容中进一步详细介绍这块的知识。

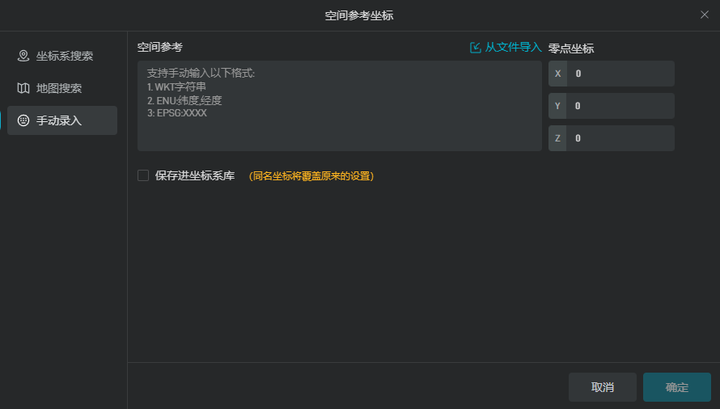

一般来说，我们在拿到具体的DWG之后，如果是地方2000坐标系，那么你会收到一系列参数，你只需要将这些参数，构造为WKT之后，输入到GISBox的自定义坐标中，就可以直接使用了。如下图：

另外，由于地方2000坐标系需要反复使用，也可以直接存入GISBox提供的坐标系库，后续就可以直接使用地方2000坐标系的名字了。

完成这一步之后，导入地方2000坐标系的DWG文件就和导入国家2000坐标系的DWG文件没有任何区别了，只需要在导入DWG文件后，主动选择预定义好的地方2000坐标系即可完成坐标的对齐，具体操作大家可以查看下面的视频教程：

地方2000坐标系DWG导入发布WMT

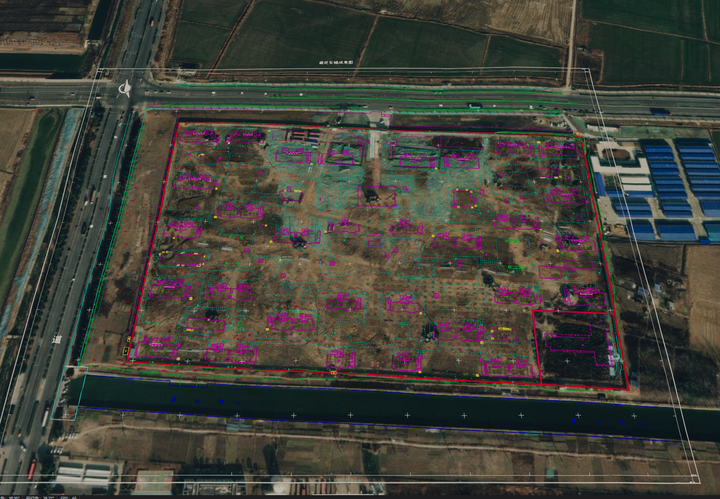

成功发布WMTS之后，就可以直接用CesiumJS加载了：

CesiumJS中载入对应的WMTS的代码如下：

const viewer = new Cesium.Viewer("cesiumContainer");
const wmtsLayer = new Cesium.WebMapTileServiceImageryProvider
({ url: '使用GISBox发布出来的地址', layer: 'default', style: 'default', format: 'image/png', rectangle: Cesium.Rectangle.fromDegrees(118.36003512596058, 33.93893075122186, 118.36652081141389, 33.943447693572836),
tileMatrixSetID: 'WebMercatorQuad',
tilingScheme: new Cesium.WebMercatorTilingScheme() }); cesiumWidget.imageryLayers.addImageryProvider(wmtsLayer);
 const targetImageryLayer = viewer.imageryLayers.get(0);
viewer.imageryLayers.layerAdded.addEventListener
((layer: Cesium.ImageryLayer, index: number) => { viewer.imageryLayers.raiseToTop(targetImageryLayer); });

下一篇文章我们一起看看如果说DWG文件是局部坐标系或者压根不知道是什么坐标系时，我们该如何和Cesium中的影像进行对齐。
