IFC转3DTiles：打通BIM与GIS融合的关键路径

一、为什么需要IFC转3DTiles？

在数字孪生、智慧园区、城市规划等领域，BIM（建筑信息模型）与 GIS（地理信息系统）的融合已成为核心需求。但两者的核心数据格式存在天然差异：IFC作为BIM的标准格式，侧重建筑构件的属性信息、几何关系与交互逻辑，常用于设计、施工阶段的协同工作；而3DTiles作为OGC标准下的GIS三维可视化标准格式，擅长大规模三维数据的高效加载、分层渲染与空间叠加，是GIS平台的核心支持格式。

二、转换的核心价值

1、解决“信息孤岛”：让BIM模型的精细化构件信息接入GIS的地理空间框架，实现“建筑内部细节+外部地理环境”的一体化展示；

2、提升可视化效率：3DTiles通过LOD（细节层次）优化、瓦片分割，可在网页端、移动端快速加载GB级模型，避免IFC直接加载时的卡顿问题；

3、支撑空间分析：3DTiles可与地形、影像、矢量数据叠加，实现通视分析、空间测距、碰撞检测等GIS核心功能。

三、选择GISBox的三大理由

1、转换高精度：保留IFC模型的构件属性、纹理信息与几何精度，无破面、缺失问题。

2、轻量化操作：文件格式一键拖拉即可转换，无需编程基础，无基础小白10分钟即可轻松上手。

3、免费GIS服务器：内置强大GIS Server，转换后直接以3DTiles格式发布服务，生成的服务地址可以应用到cesium或数字孪生项目中。

四、IFC转3DTiles具体步骤

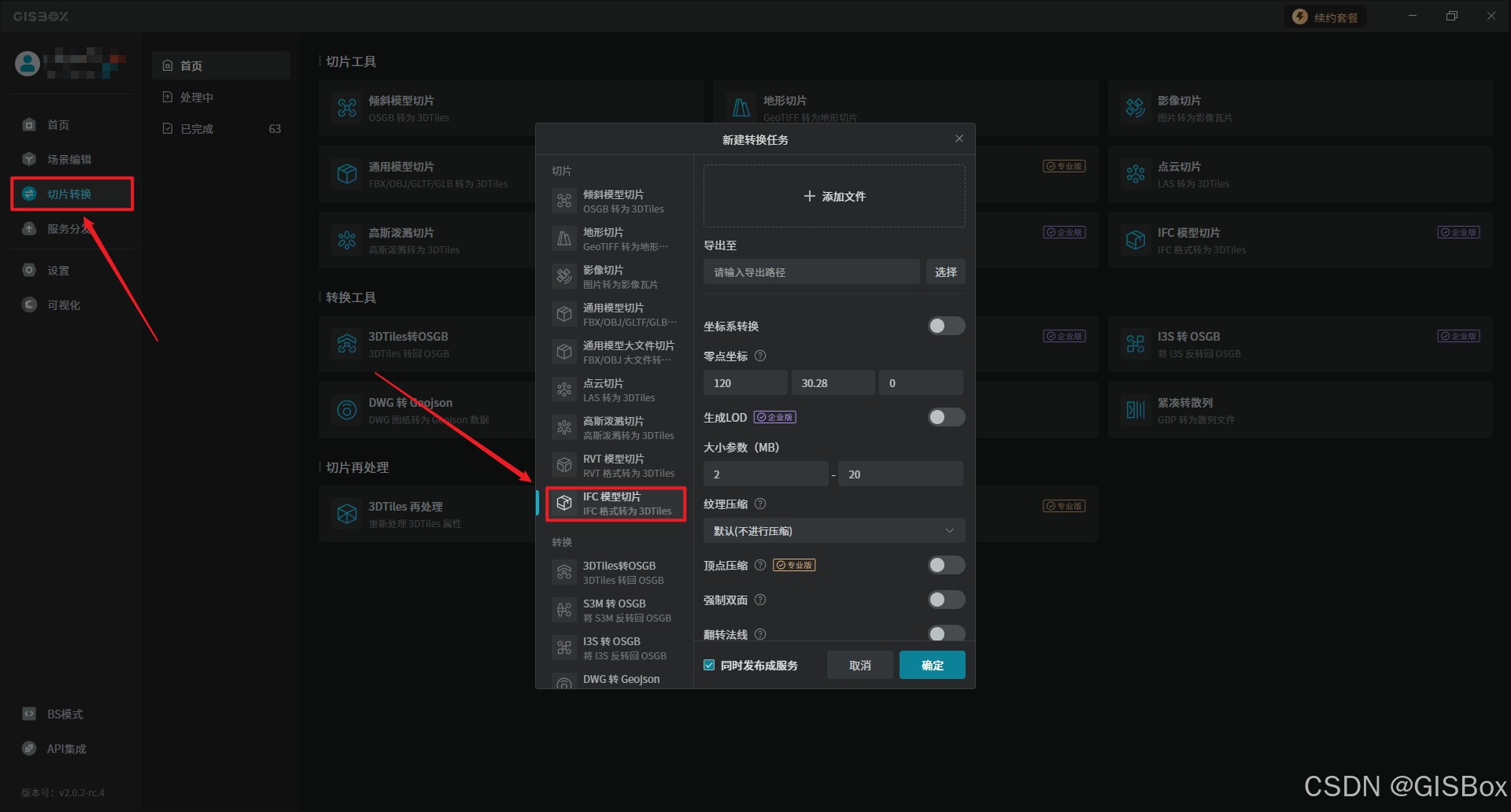

1、打开“GISBox”，在切片转换中选择“IFC转3DTiles”，并进行新建转换任务设置。

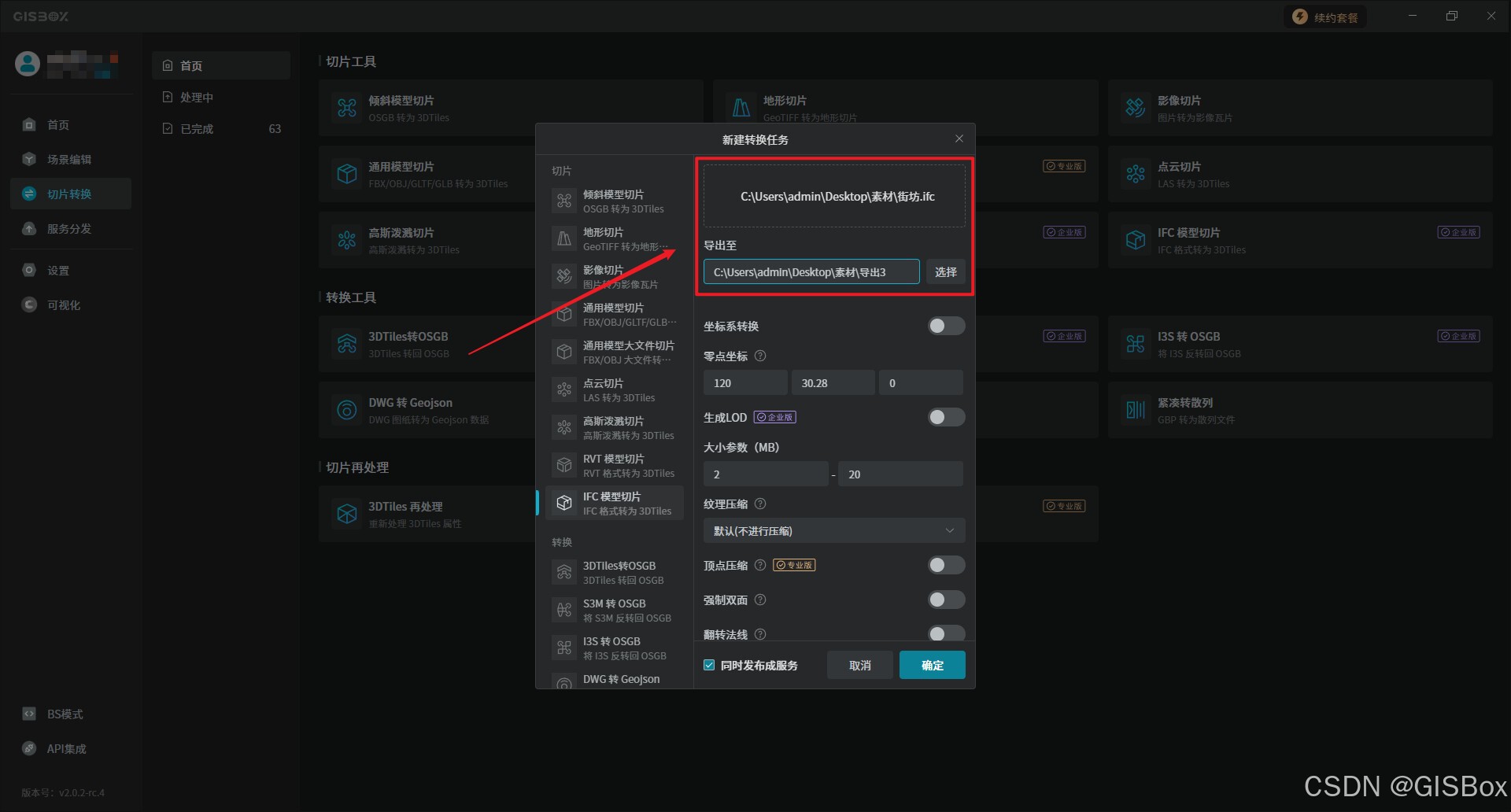

2、将本地的IFC格式文件添加进去，并选择合适的文件导出路径，建议放入空文件夹中。

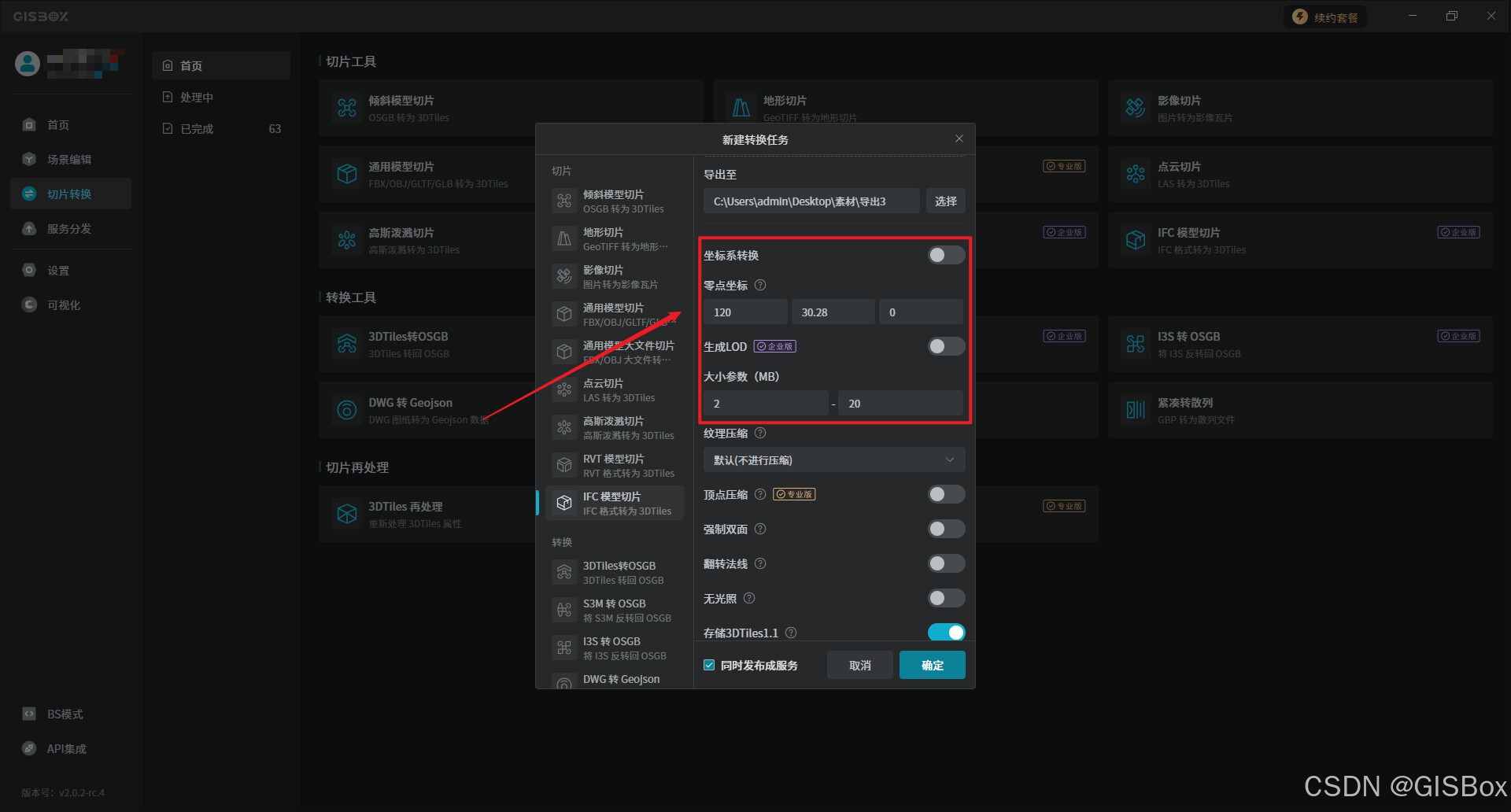

3、“零点坐标”可设置为IFC文件在3D空间中的基础参考点。“大小参数”为了控制最小切片的数据量。

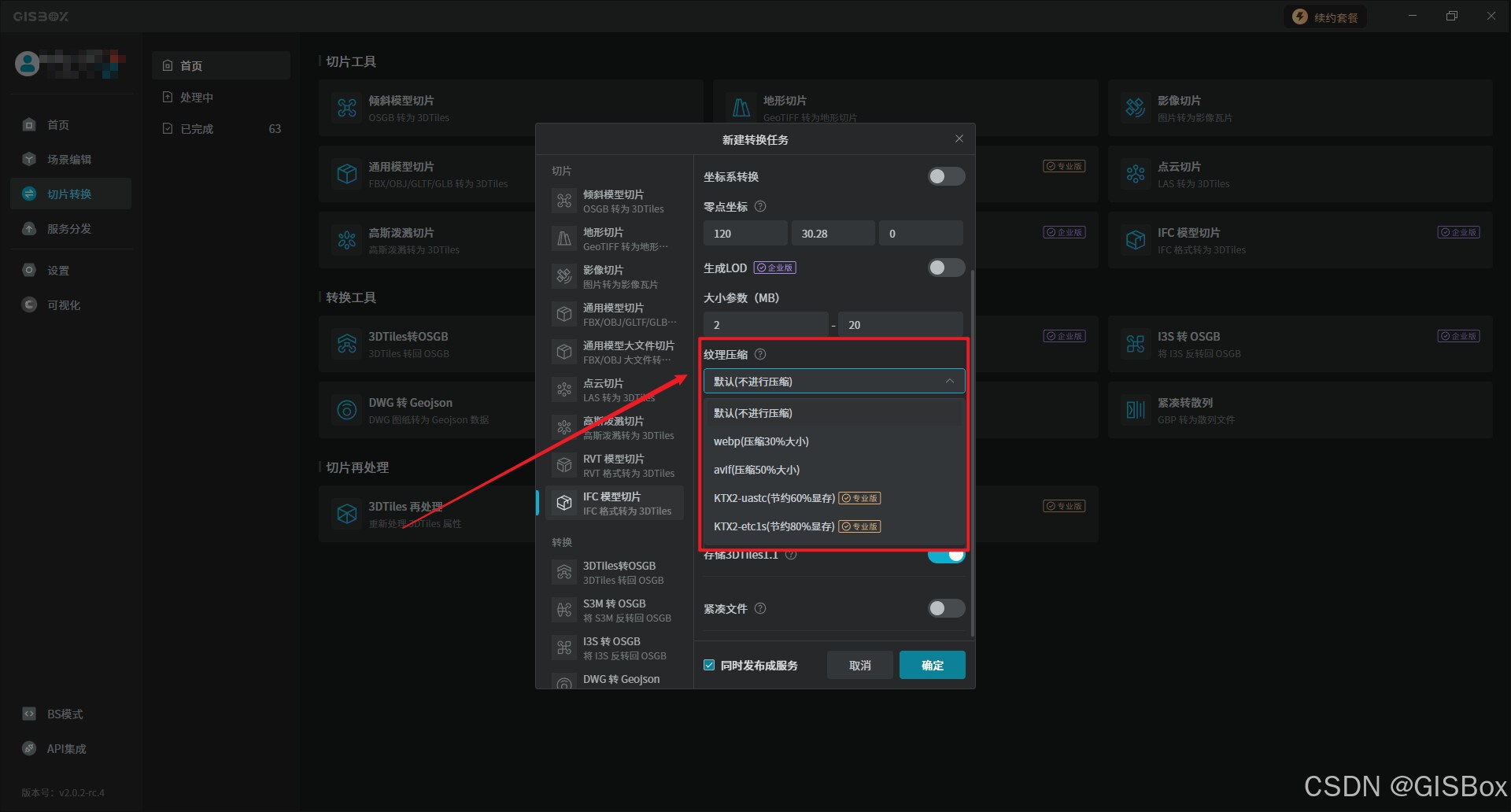

4、“顶点压缩”可以节省传输数据量，“纹理压缩”提供了五种纹理格式。

1. “默认”切片任务会导出jpg格式的纹理；
2. “webp”存储量约为默认jpg格式的70%；
3. “avif”可压缩50%大小；
4. “KTX2-uastc”可节约60%显存；
5. “KTX2-etc1s”可节约 80%显存；

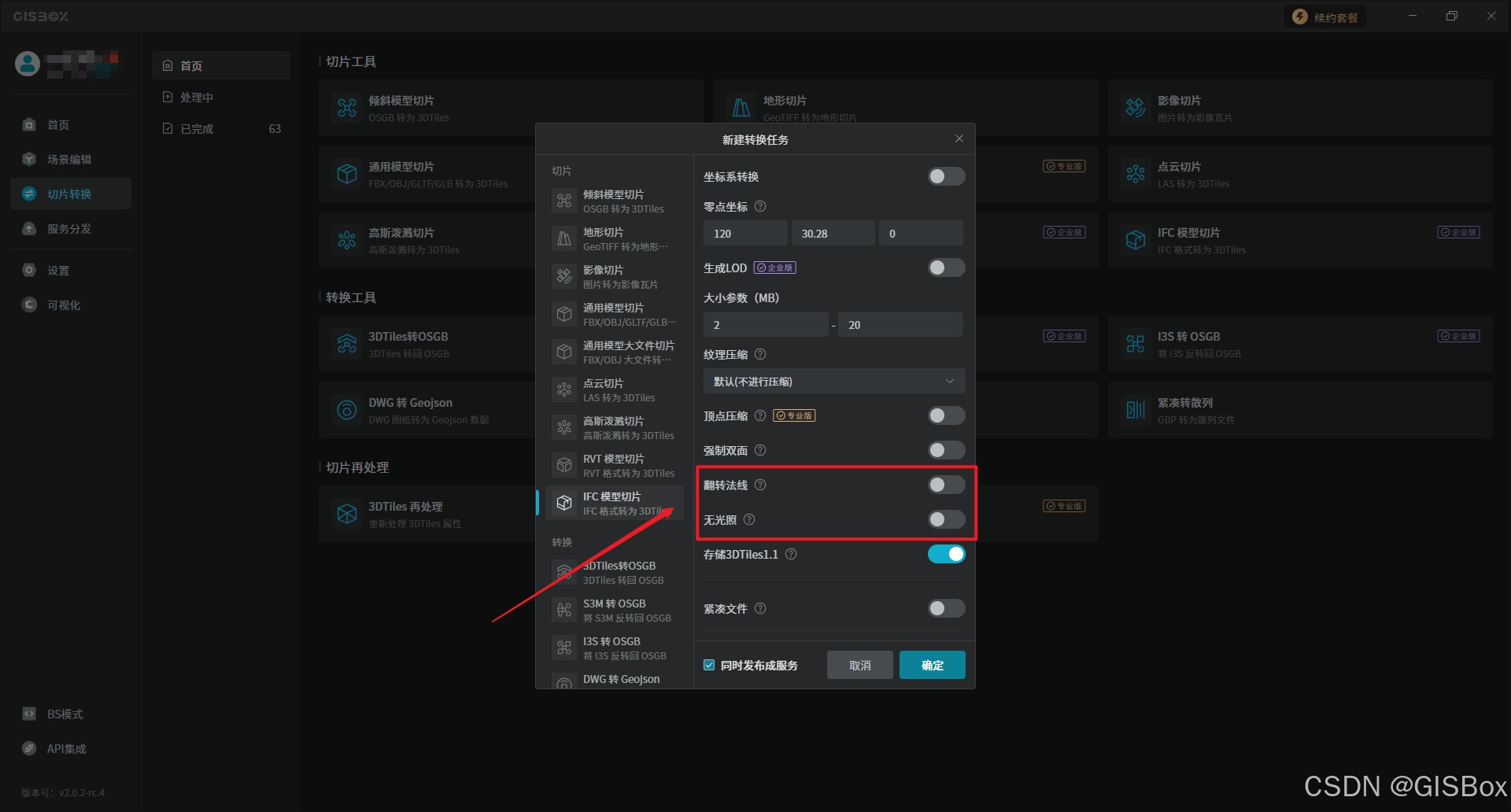

5、“反转法线”当模型在Cesium中显示时，如果出现法线方向错误的情况，需要勾选。

“无光照”模型的渲染部分不参与默认光照计算，增强画面真实感。

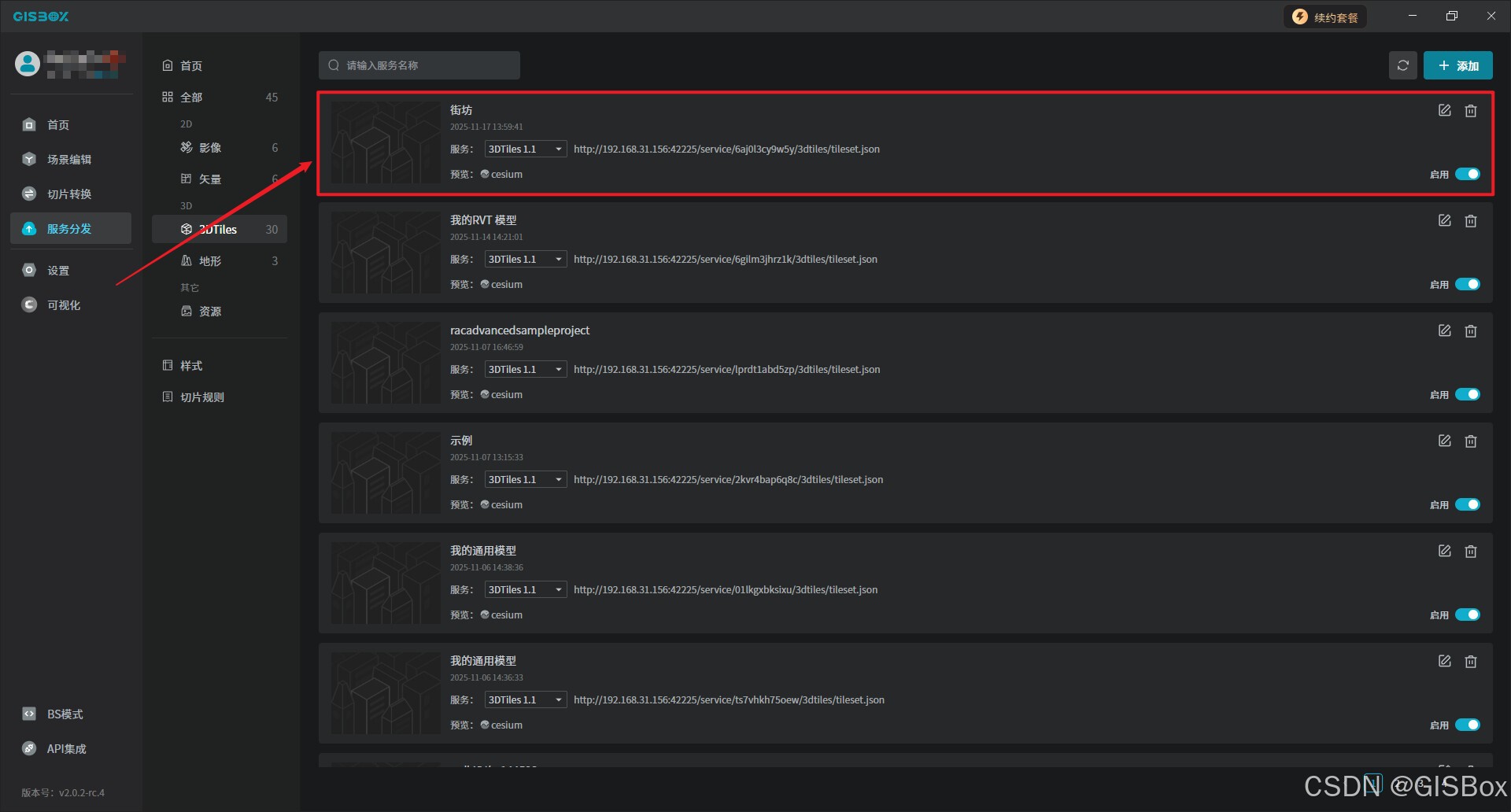

6、设置完成后，勾选“同时发布成服务”，“服务分发”中会自动添加相应的服务。

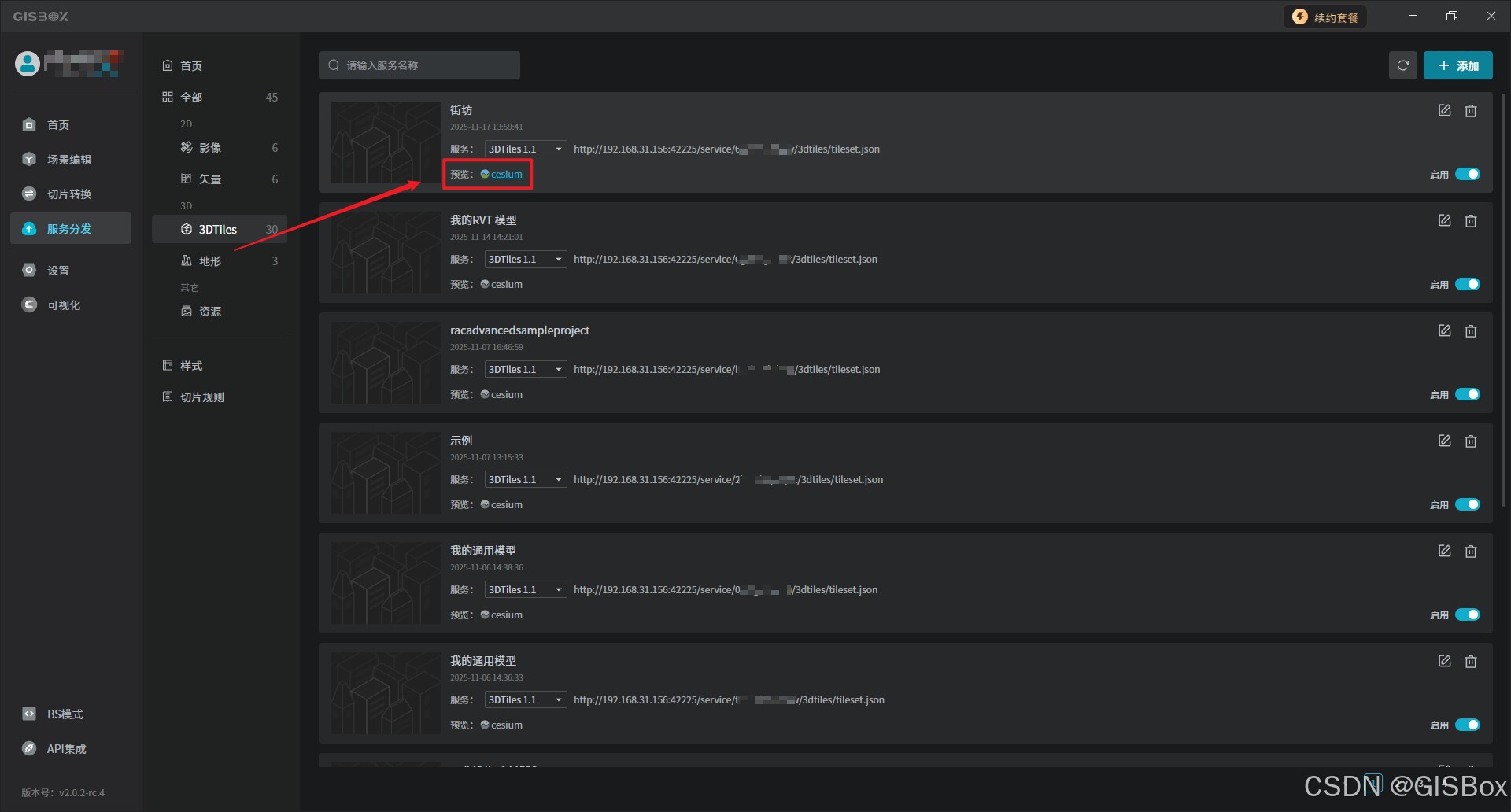

7、点击“cesium”预览框架，直接可在浏览器中查看。

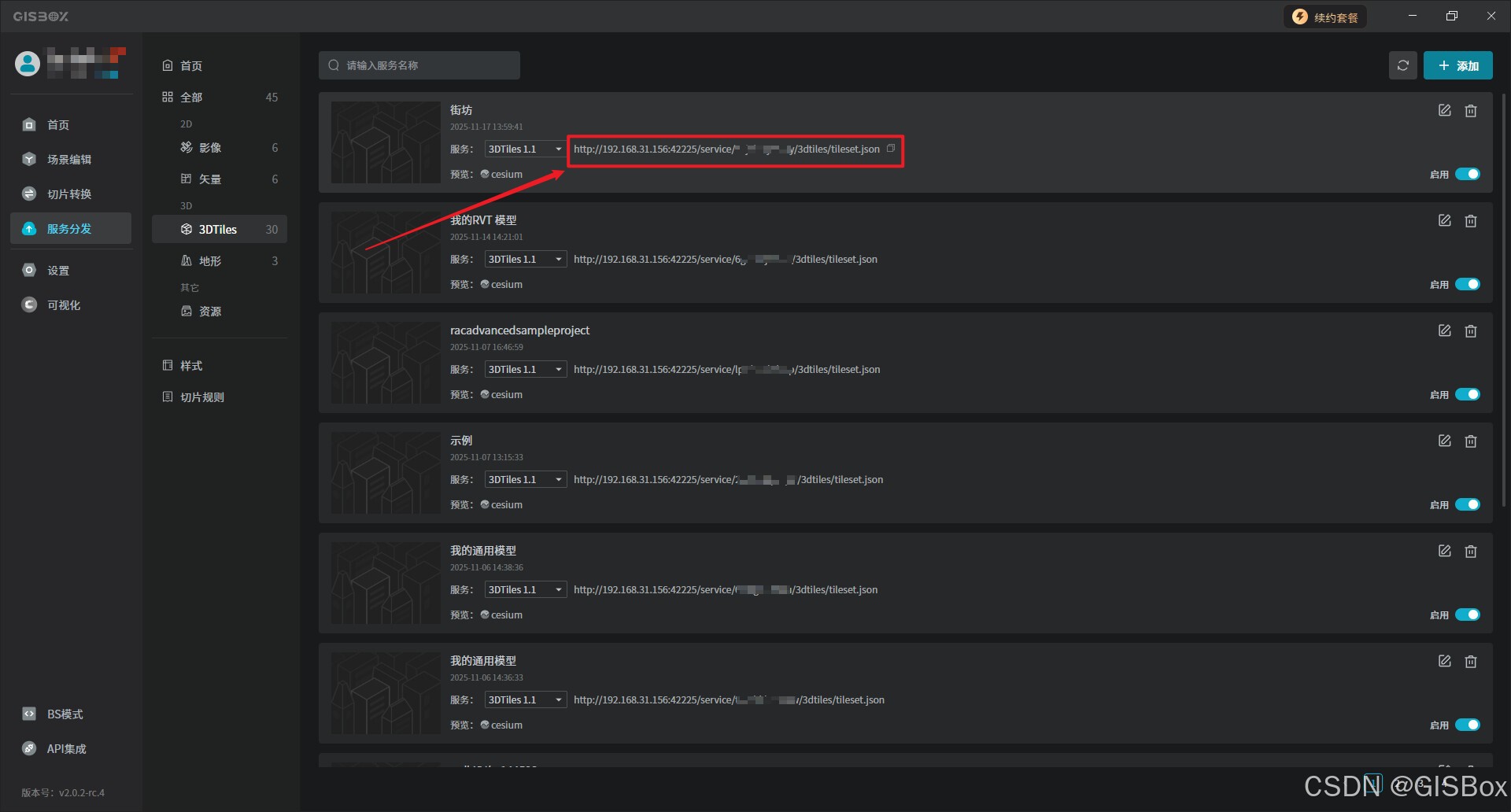

8、服务生成的地址可直接复制运用到cesium的GIS引擎或数字孪生项目，如山海鲸可视化。

五、GISBox功能延伸

GISBox除了IFC转3DTiles，还支持OSGB、OBJ、GLB、FBX等格式转为3DTiles，以及3DTiles反切等，可满足数字孪生项目的全流程数据处理需求。

通过以上步骤，即可快速实现IFC格式到3DTiles的高质量转换，让BIM模型无缝融入GIS生态，为后续的三维可视化、空间分析与数字孪生应用奠定基础。如果在操作过程中遇到特殊问题，可参考GISBox官网的帮助文档或联系技术支持获取针对性解决方案。
