HT6809 3W带数字音量控制/防削顶超低EMI立体声D类音频功率放大器

1 特性

● 防削顶失真功能(Anti-Clipping Function,ACF)
● 超优异的全带宽EMI抑制性能
● 免LC滤波器数字调制,直接驱动扬声器
● 32阶数字音量控制(DVC)
● 高输出功率
3.0W@VDDP=VDDA=5.0V, RL=4Ω,THD+N=10%
1.9W@VDDP=VDDA=5.0V, RL=8Ω,THD+N=10%
● 高效率
85%@VDDP=VDDA=5.0V,RL=4Ω,Po=1W
● 低THD+N
0.1%@ VDDP=VDDA=5.0V,RL=4Ω,Po=1W
● 通道隔离度
80dB@fIN=1kHZ,AV=18dB
● 高信噪比SNR:
90dB@ VDDP=VDDA=5.0V, AV=18dB
● 优异的“噼噗-咔嗒”(Pop-Click)噪声抑制性能
● 静音功能
● 独立声道关断
● 过流保护功能、过热保护功能
● 欠压异常保护功能
● 无铅封装,QFN-20

2 说明

● HT6809是一款内部集成32阶数字音量控制以及防削顶失真功能且具有超低EMI的立体声免输出滤波器D类音频功率放大器,在电源电压5V、THD+N=10%、4Ω负载的条件下,输出高达3W的功率,在提供媲美于AB类放大器性能的同时,效率高达90%。
● HT6809的最大特点是防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),也能自适应地防止在电池应用中由电源电压下降所造成的输出削顶,显著提高音质,创造非常舒适的音乐享受,并保护扬声器免受过载损坏。通过在ACRC端外接不同电阻电容值,可灵活设置放大器的音质和输出功率:同时芯片提供了ACF Off模式。
● HT6809采用独有的电磁辐射(EMI)抑制技术,具有超优异的全带宽低辐射性能,辐射水平在不加任何辅助设计时仍远远低于FCC Part15 Class B标准值,降低了系统电磁兼容设计难度。
● HT6809内部集成免滤波器数字调制技术,能够直接驱动扬声器,并最大程度减小脉冲输出信号的失真和噪音。极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。
● 此外,HT6809内置的关断功能使待机电流最小化,还集成了静音功能、左右声道独立关断、扬声器输出端过流保护、片内过温保护和欠压异常保护等功能;采用无铅QFN-20封装形式。

3 应用范围

● 便携式音箱,USB音箱,FM插卡式音箱
● MP3/MP4扩展坞
● 便携式游戏机,数码相框
● 手机,笔记本电脑
● 小尺寸LCD电视/监视器

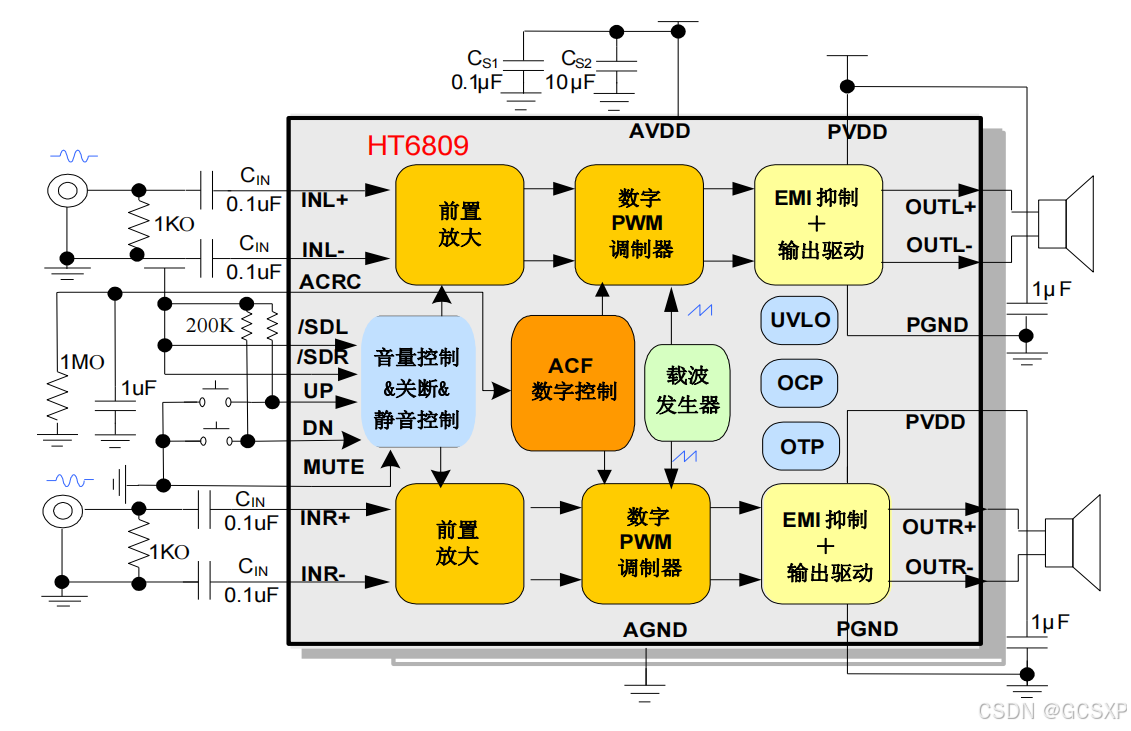

4 应用电路

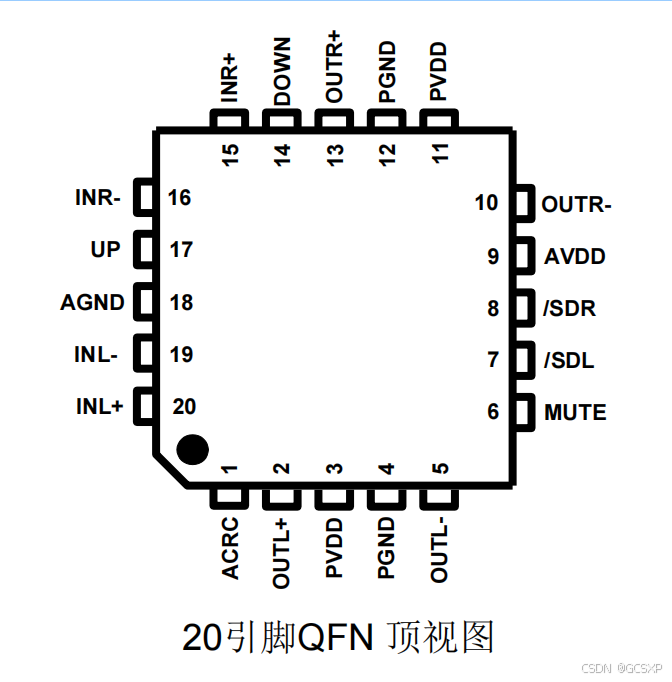

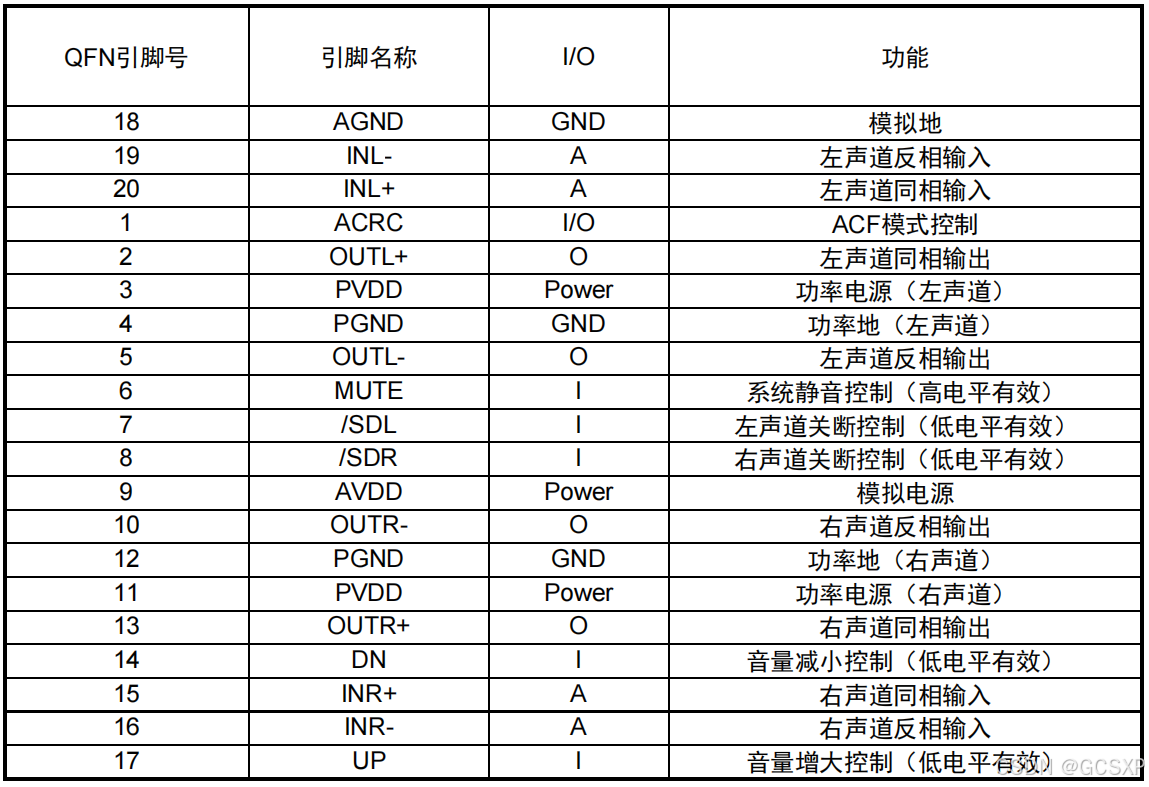

5 管脚配置
