HT8513, HT8515 内置自适应同步升压和防破音功能的6.5W D类及AB类音频功率放大器

1 特性

● 防削顶失真功能(防破音,Anti-Clipping Function，ACF
● 免滤波器数字调制，直接驱动扬声器
● 输出功率
3W (VBAT=3.3V, RL-4Ω, THD+N<1%, 20-20kHz full band)
2.0W(VBAT=3.3V,RL=8Ω, THD+N<1%, 20-20kHz full band)
6.5W (VBAT=4.2V, RL=2Ω, THD+N=10%, f=1kHz)
● 效率:83%(VBAT= 4.2V,f= 1kHz, Load =4ohm+22uH,Po=0.6W)
79%(VBAT = 4.2V,f= 1kHz, Load = 4ohm+22uH，Po=4W)
● VBAT供电范围:2.7V至5.5V
● 高效自适应同步升压功能
-延长电池播放时间
-可调节最大限流值，有效防止电池拉死
● AB/D类可切换
● 保护功能:过流/过热/欠压异常保护功能
● 无铅封装，SSOP10L-PP,QFN3x3-16L

2 说明

● HT8513.HT8515是一款内置自适应同步升压的单声道D类音频功率放大器，由锂电池供电时， THD+N<1%、20-20kHz全频段信号条件下，能连续输出3W功率(4Ω负载)，THD+N=10%、1kHz信号下，能连续输出6.5W功率(2Ω负载);另外，其还支持AB类模式。
● HT8513.HT8515内置的同步升压，提供6.2V输出电压给功放。其小音乐信号时不升压，仅当功率较大时，才升压给D类功放，其可大幅提高系统效率，延长电池续航时间。
● HT8513，HT8515的最大特点是防削顶失真(ACF)输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音)，也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。
● HT8513,HT8515具有AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式
● HT8513.HT8515内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络,极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。
● 此外，HT8513，HT8515集成了输出端过流保护、片内过温保护等功能。

3 应用范围

● 蓝牙/i-Fi音箱
● 智能音箱
● 便携式音箱
● 智能家居

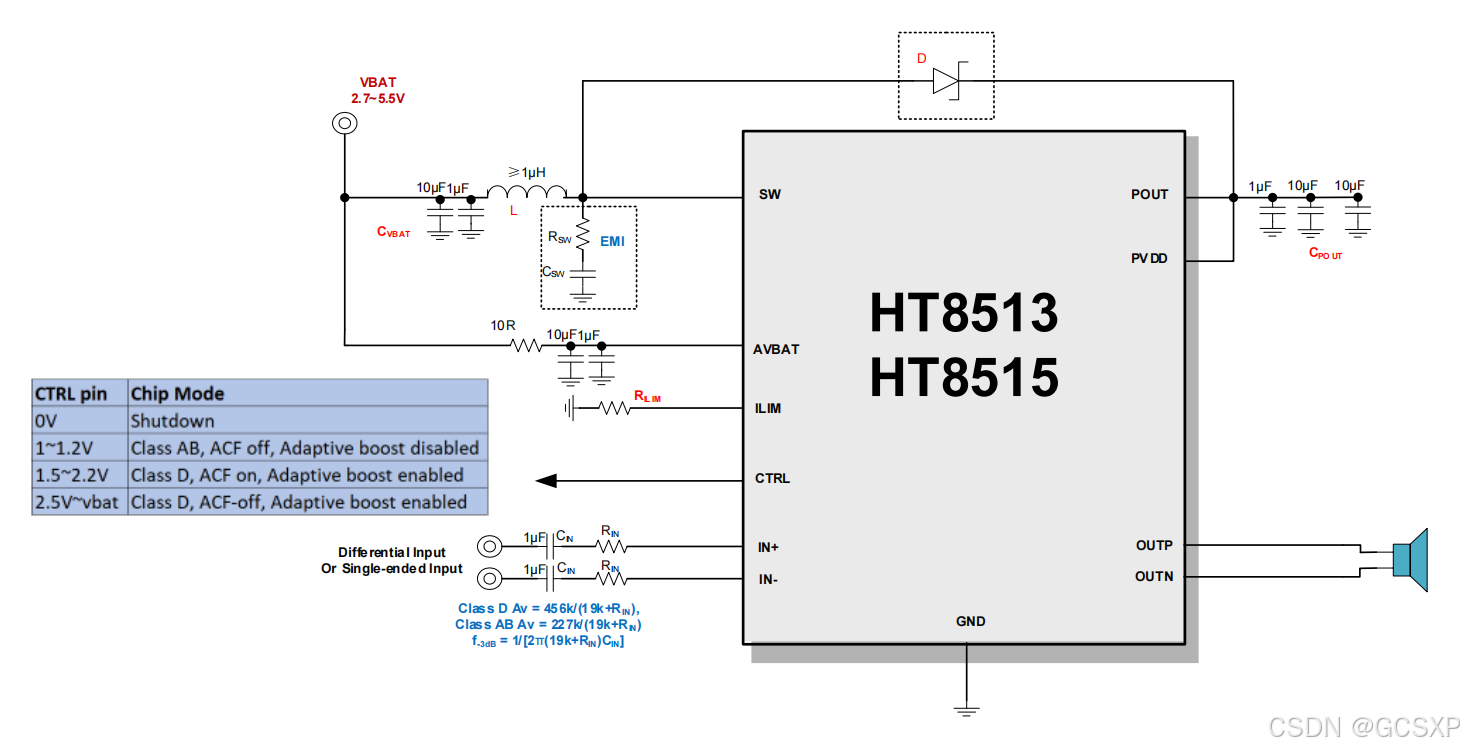

4 应用电路

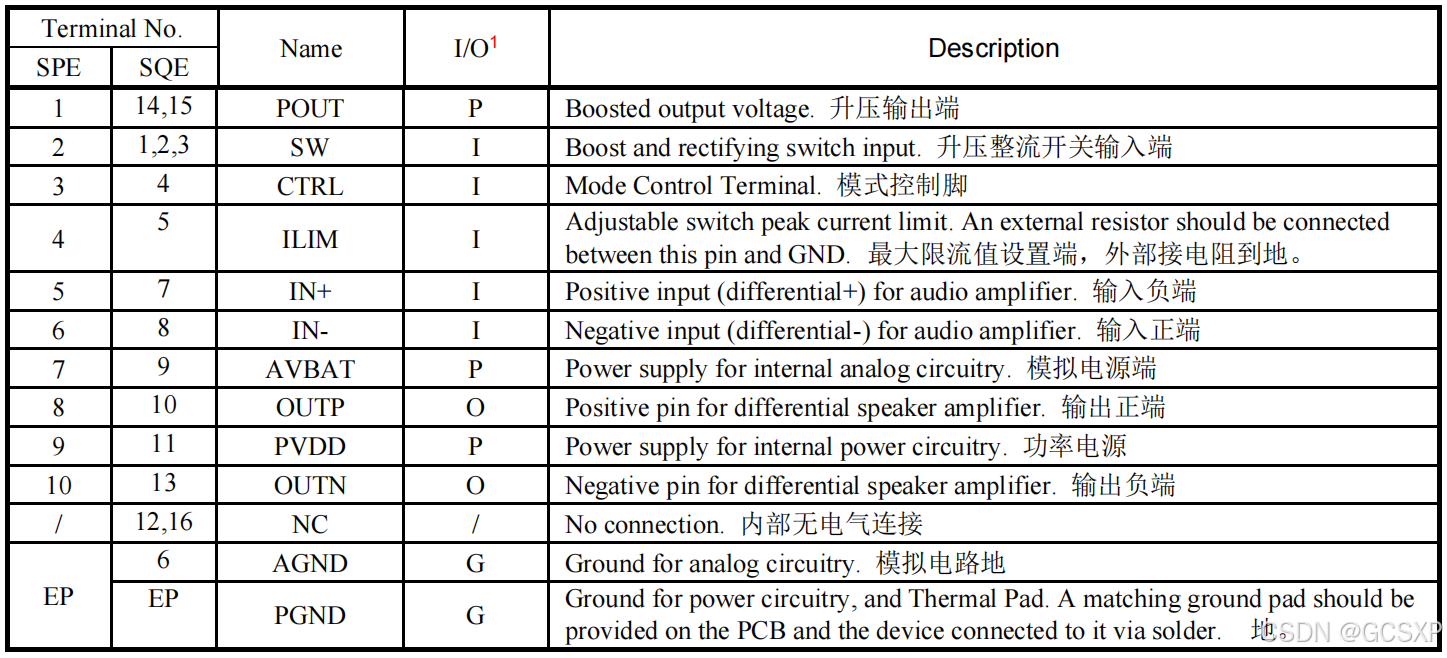

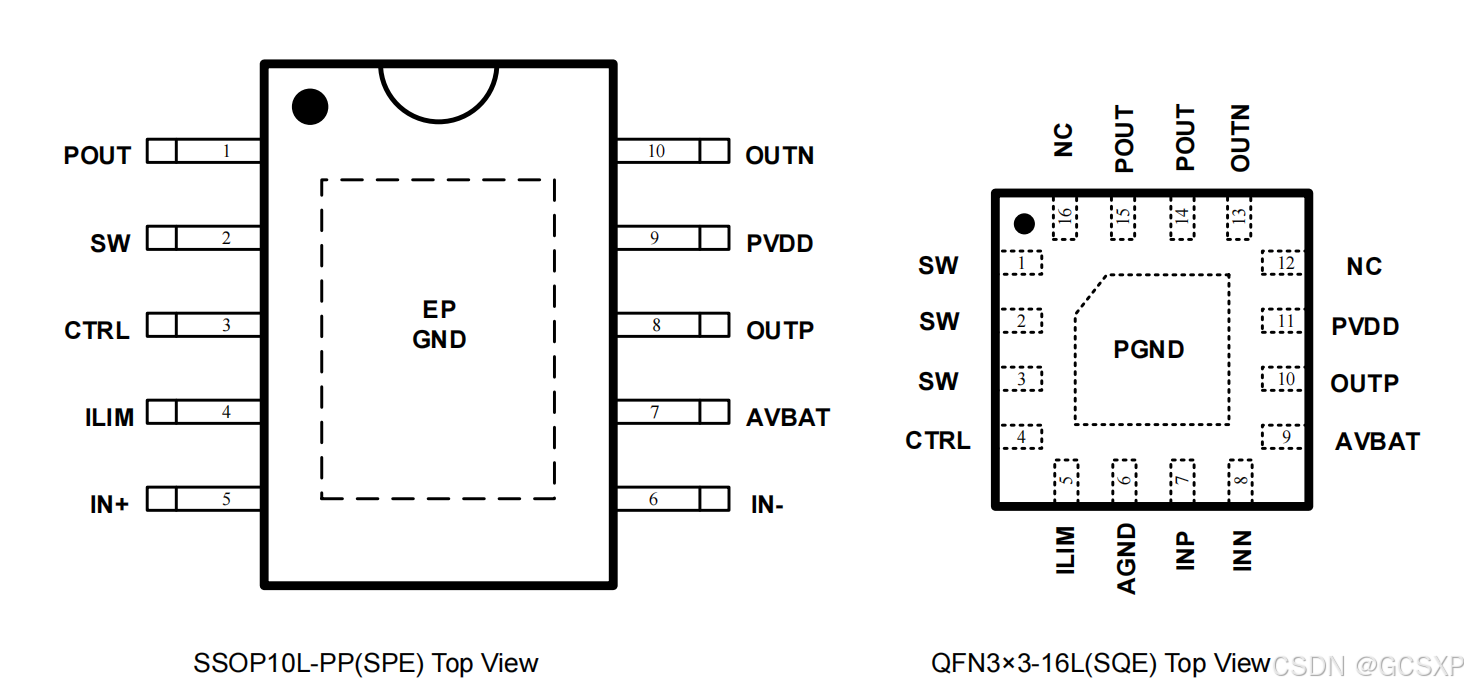

5 管脚配置
