HT328A3 免电感滤波2x30W D类立体声音频功放

1 特性

● 输出功率(BTL模式)
2x20W(VDD=14.5V,RL=4Ω,THD+N=10%)
2x33W(VDD=22V,RL=8Ω,THD+N=10%)
● 输出功率(PBTL模式)
50W (VDD=22V, RL=4Ω, THD+N=1%)
● 单电源系统，4.5V-22V宽电压输入范围
● 超过90%效率，无需散热器
● 可选输出模式:BD和1SPW
● 扩频功能，免电感滤波
● 模拟差分/单端输入，输出模式立体声/单声道可选
● 可选增益:32dB/17.6dB
● 保护功能:过压/过流/过热/欠压异常，直流检测和短路保护
● 无铅无卤封装，ETSSOP28

2 说明

● HT328是一款高效D类音频功率放大器。在22V供电的立体声(BTL)模式、THD+N=10%条件下，能够持续提供2*33W/8Ω功率输出;在单声道(PBTL)、模式、THD+N=1%条件下，能够持续提供50W/4Ω功率输出。
● HT328具有先进的扩频功能来抑制EMI，使用价格低廉且小体积铁氧体磁珠可满足EMC要求。
● 此外，HT328内置关断功能使待机电流最小化，还集成了过压保护、直流保护、短路保护、热保护和电源欠压异常保护等功能，可全面防止出现故障。

3 应用范围

● 条形音箱
● 便携式音箱
● 拉杆音箱
● 无线智能音箱
● 消费类音频应用
● LCD电视/监视器

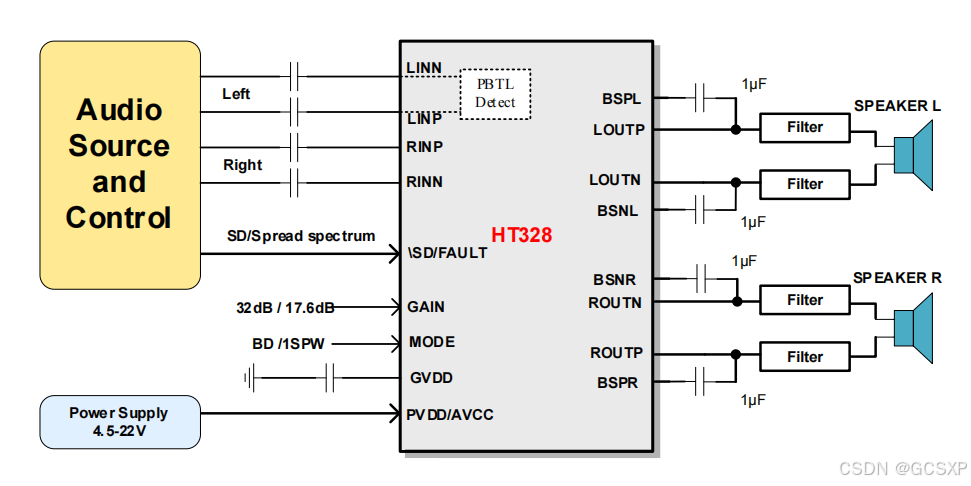

4 应用电路

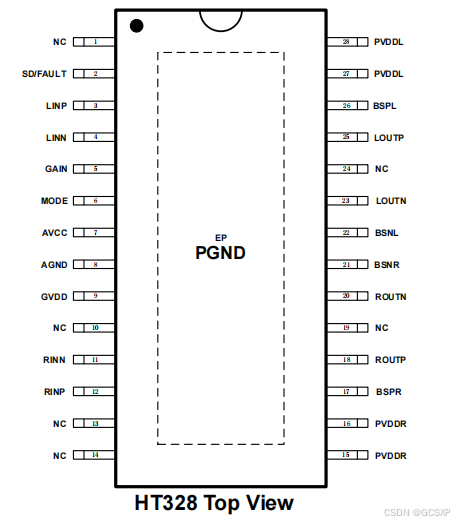

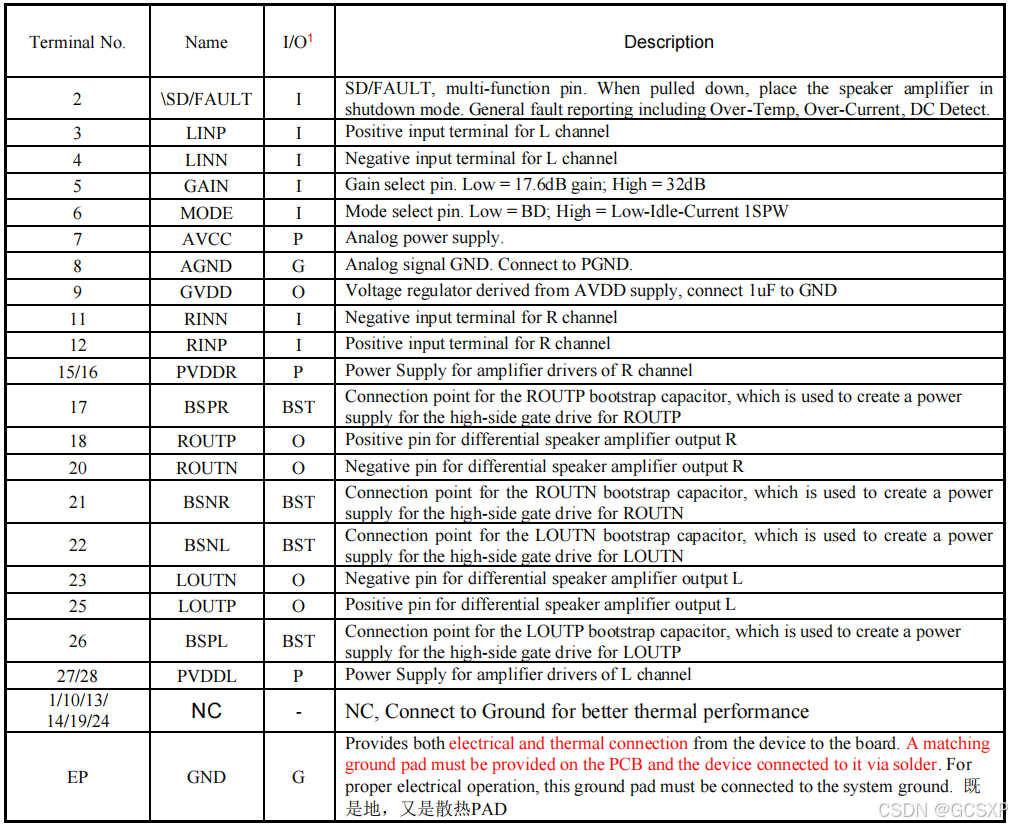

5 管脚配置
