HT326C 免电感滤波2x20W D类立体声音频功放

1 特性

● 输出功率(BTL模式)
2x20W (VDD=14.5V,RL=4Ω,THD+N=1%)
● 单电源系统: 4.5~20V
● 超过90%效率，无需散热器
● 扩频功能，免电感滤波
● 模拟差分/单端输入可选
● 增益:32dB
● 保护功能:过压/过流/过热/欠压异常，直流检测和短路保护
● 无铅无卤封装，ESOP16

2 说明

● HT326C是一款高效D类音频功率放大器。在14.5V供电的、THD+N=1%条件下，能够持续提供2*20W/4Ω功率输出。
● HT326C具有先进的扩频功能来抑制EMI，使用价格低廉且小体积铁氧体磁珠可满足EMC要求。
● 此外，HT326C内置关断功能使待机电流最小化，还集成了过压保护、直流保护、短路保护、热保护和电源欠压异常保护等功能，可全面防止出现故障。

3 应用范围

● 条形音箱
● 便携式音箱
● 拉杆音箱
● 无线智能音箱
● 消费类音频应用
● LCD电视/视器监

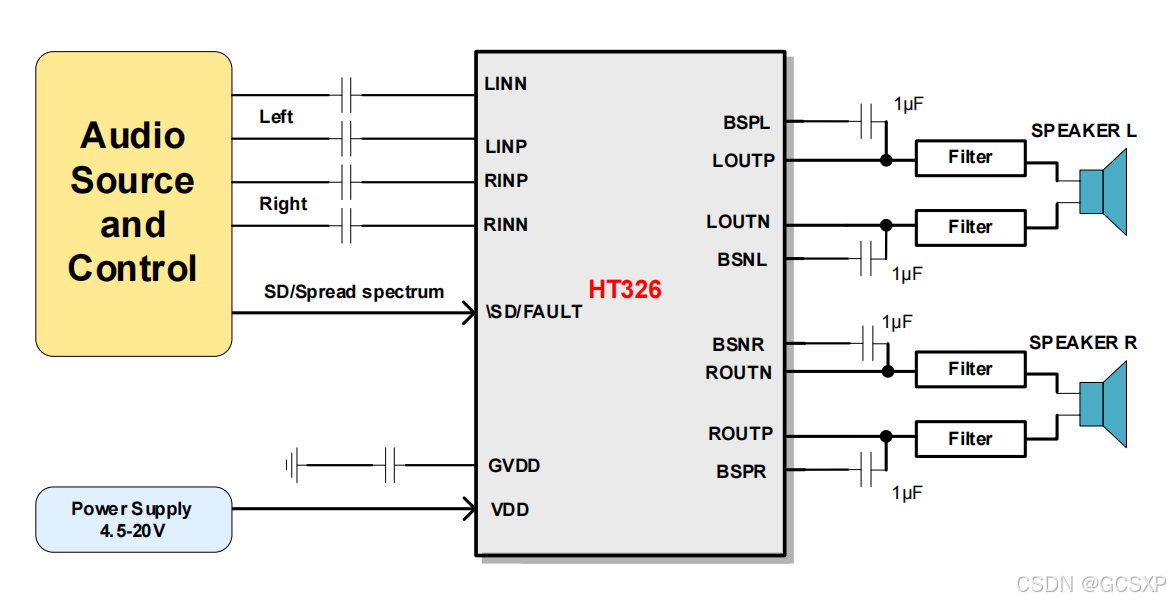

4 应用电路

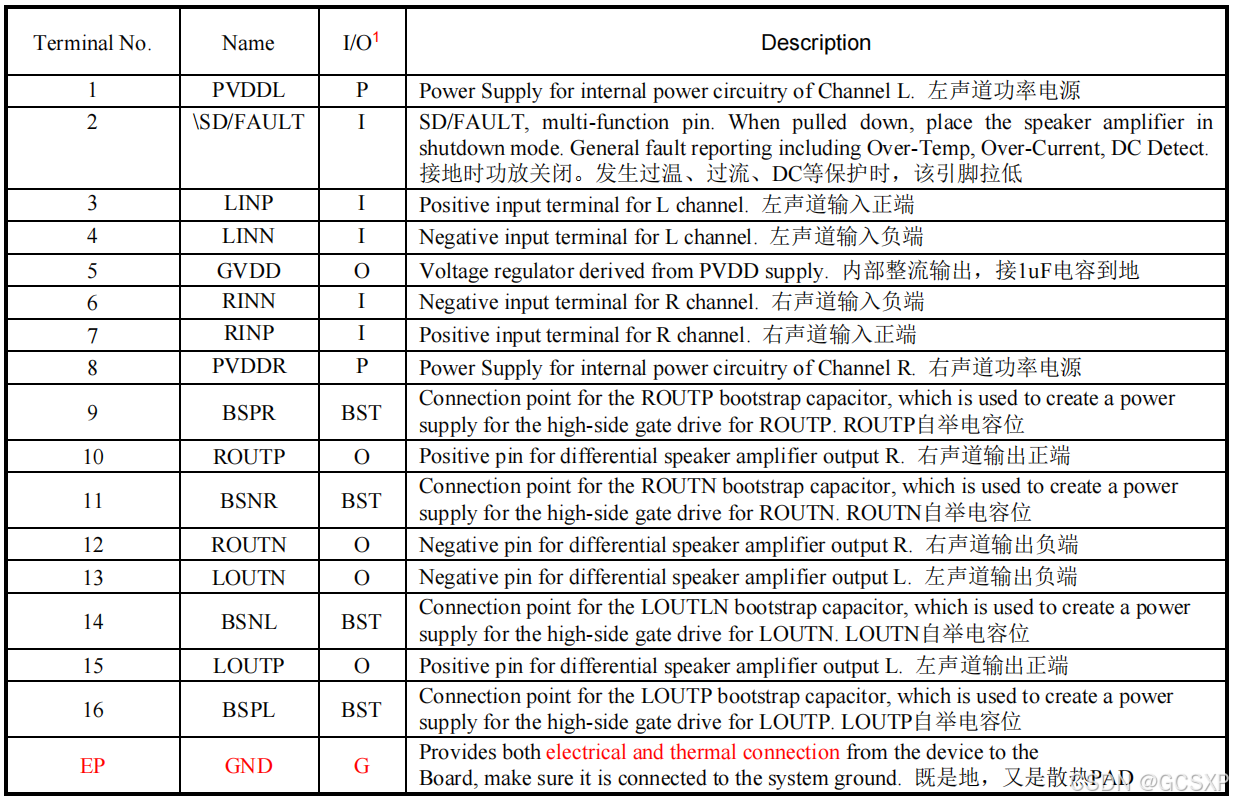

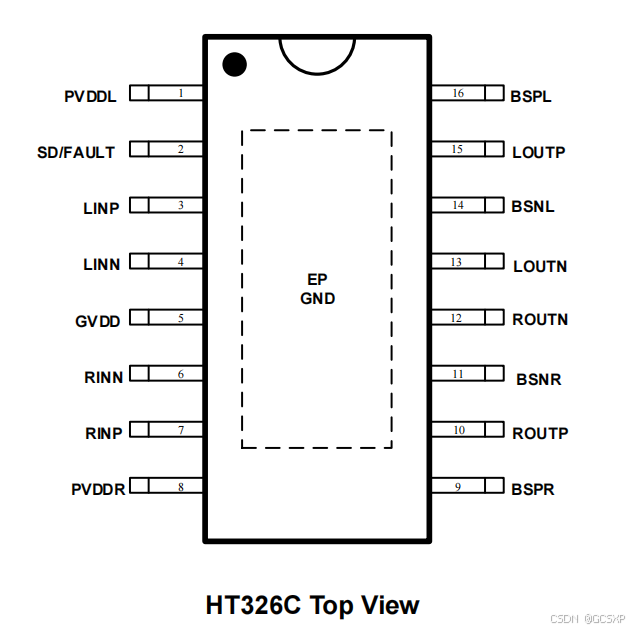

5 管脚配置
