AD20 Gerber文件的输出及整理

很多新手(比如博主自己)第一次交板厂或贴片厂时，最容易卡在两件事：Gerber 怎么导出、导出后文件怎么整理。本文以 Altium Designer 20（AD20）为例，讲清楚从导出到打包交付的一整套流程。

一、Gerber 是什么？为什么要导出它

Gerber 是 PCB 制造行业通用的图形数据格式，板厂用它来制作菲林/光绘数据，最终完成铜箔图形、阻焊开窗、丝印等工序。
注意：Gerber 只负责“图形”，通常还需要 钻孔文件（NC Drill）、以及一些工艺说明（层叠、板厚、铜厚、表面处理等）。

二、AD20 导出 Gerber 前的准备

在导出前建议先做几步检查，能减少返工：

• 更新覆铜：对所有 Polygon 执行 Repour（重新铺铜）

• 跑一遍 DRC：确认线宽/间距/阻焊开窗等规则无误

• 确认原点：尽量统一坐标原点（尤其是要给贴片厂坐标文件时）

• 检查层命名：内电层、机械层用途要明确（如板框、V-Cut、定位孔等）

三、AD20 导出 Gerber（详细步骤）

装配图

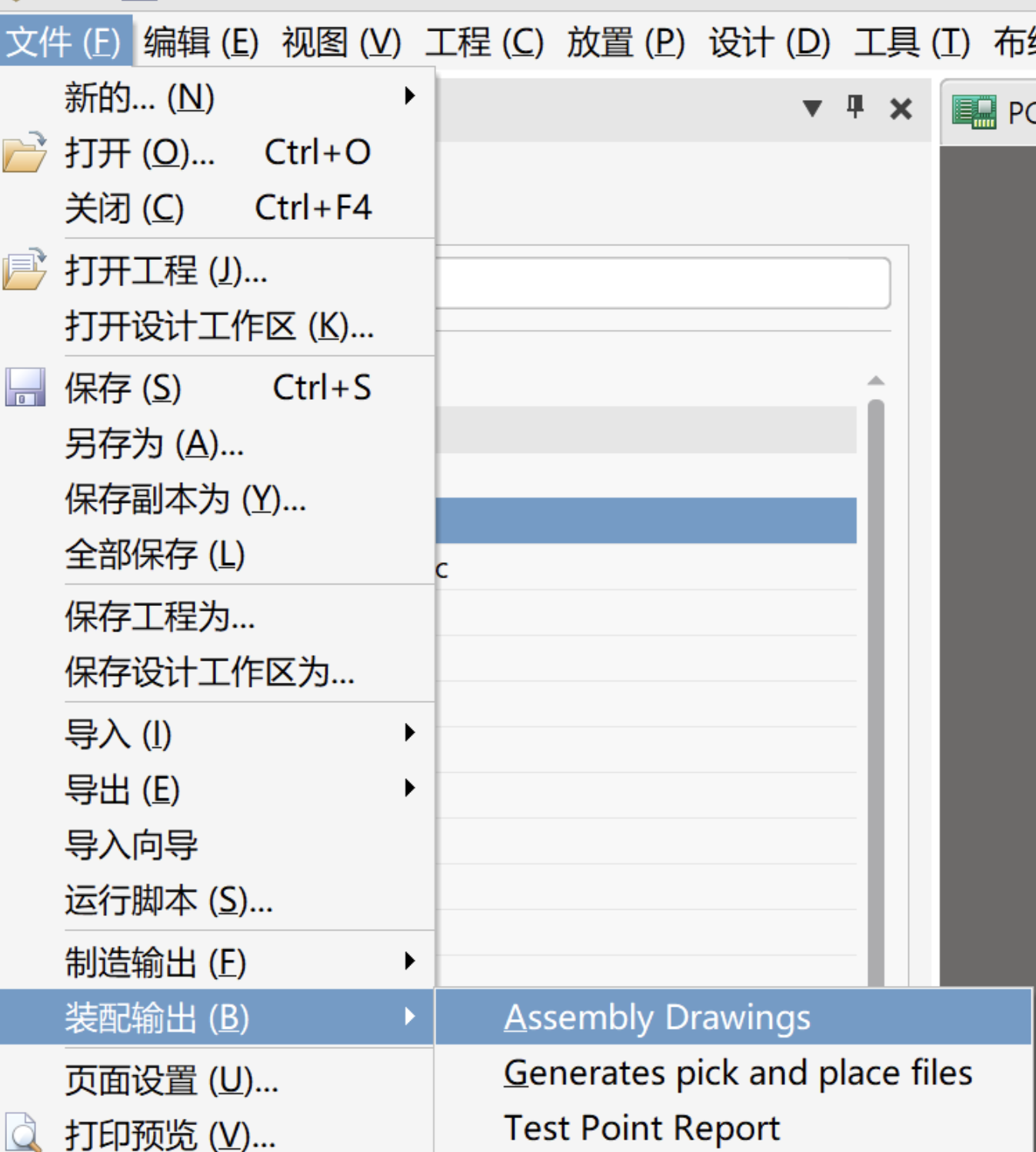

点击文件——>装配输出——>Assembly Drawing，直接输出装配图。(推荐)

也可以在文件——>智能pdf里面调整设置后输出

BOM表

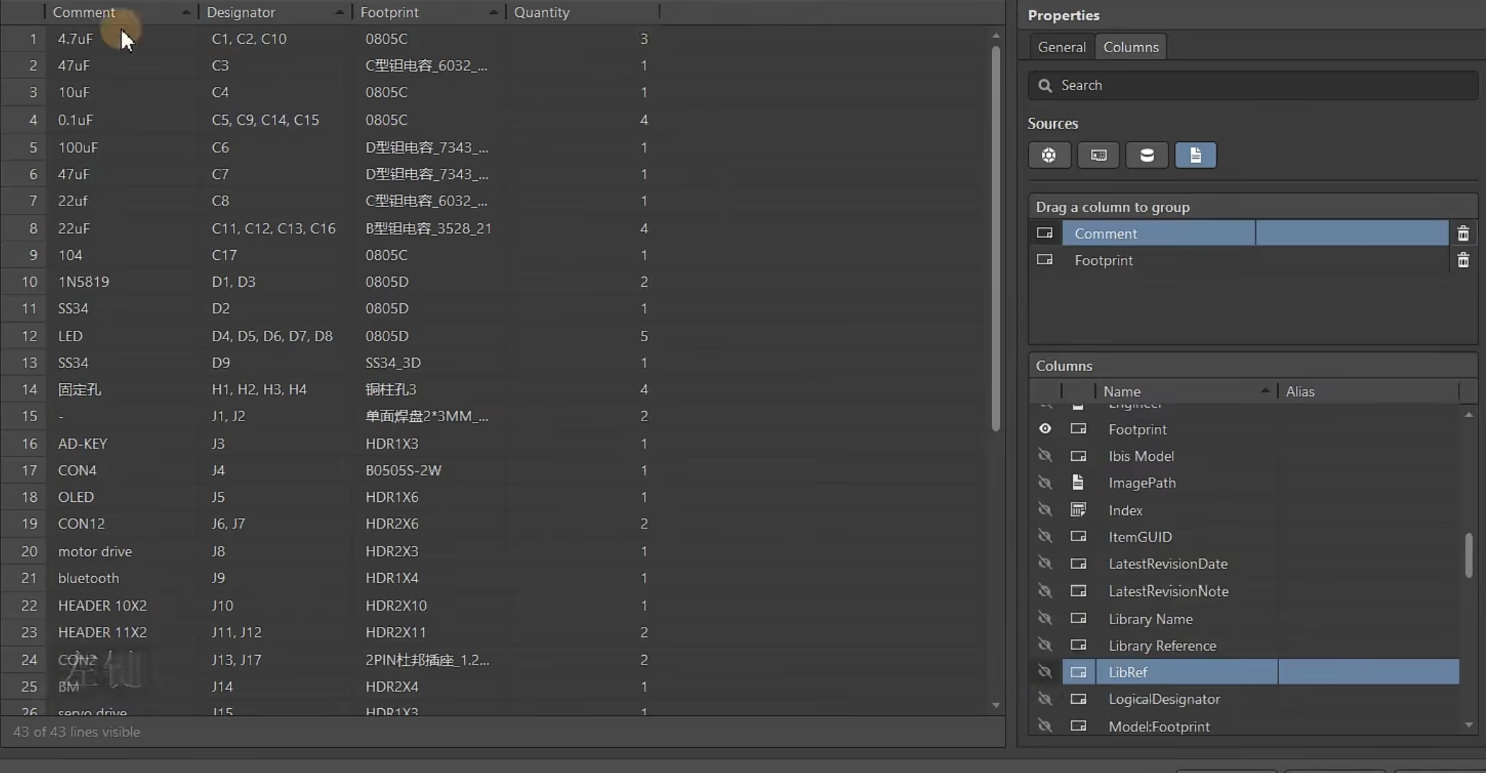

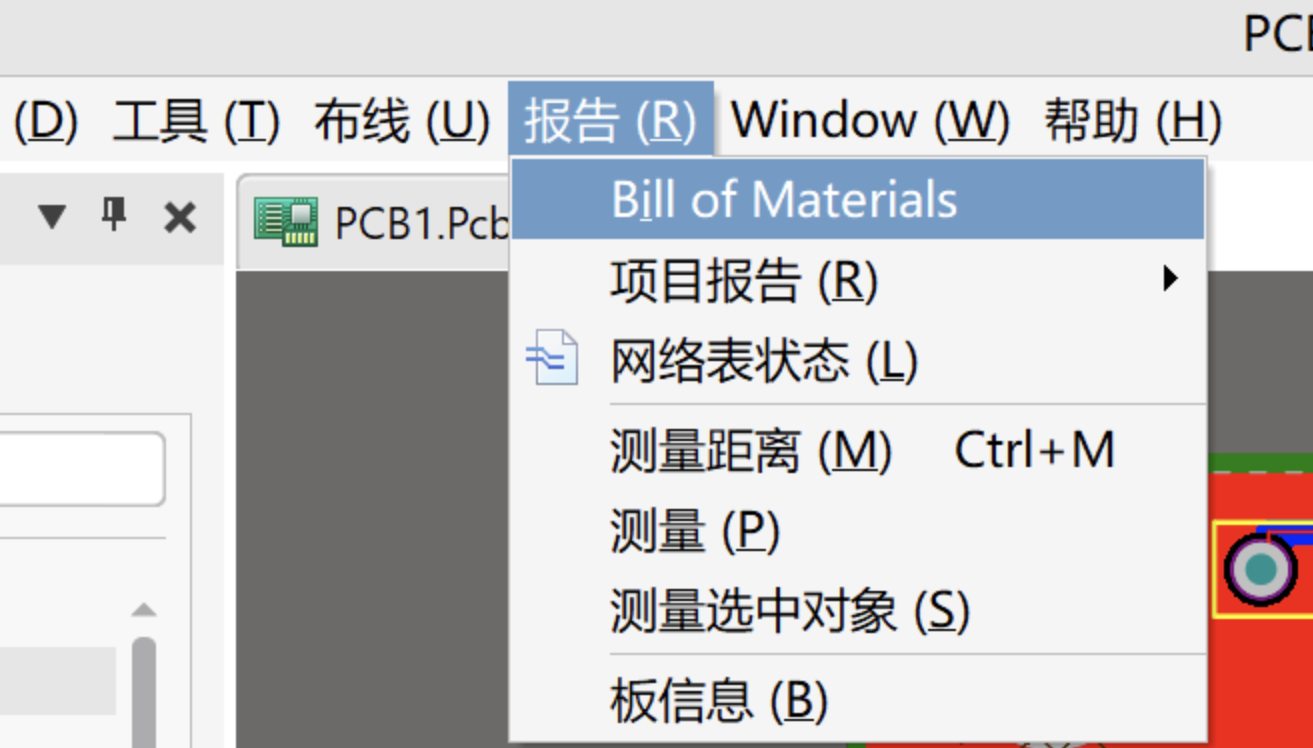

点击报告——>Bill of Materials即可进入BOM表输出界面。

一般保留Comment（值）、Designator（位号）、Footprint（封装型号）、Quantiy（数量）这几项即可。可以选取封装模板，也可以自己做一个模板传上去。

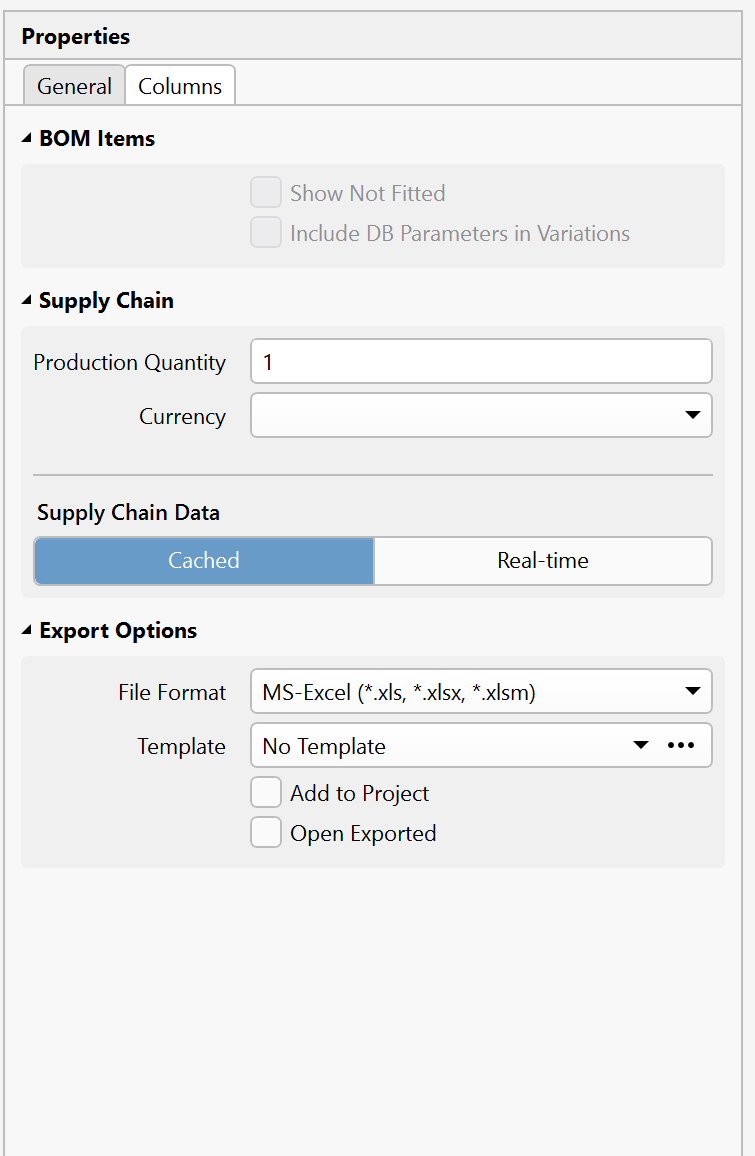

在右边Properties界面点击General，在Export Options下面可以选择导出的模板，这一步一般可以省略，直接使用原始Excel模板即可。

Gerber

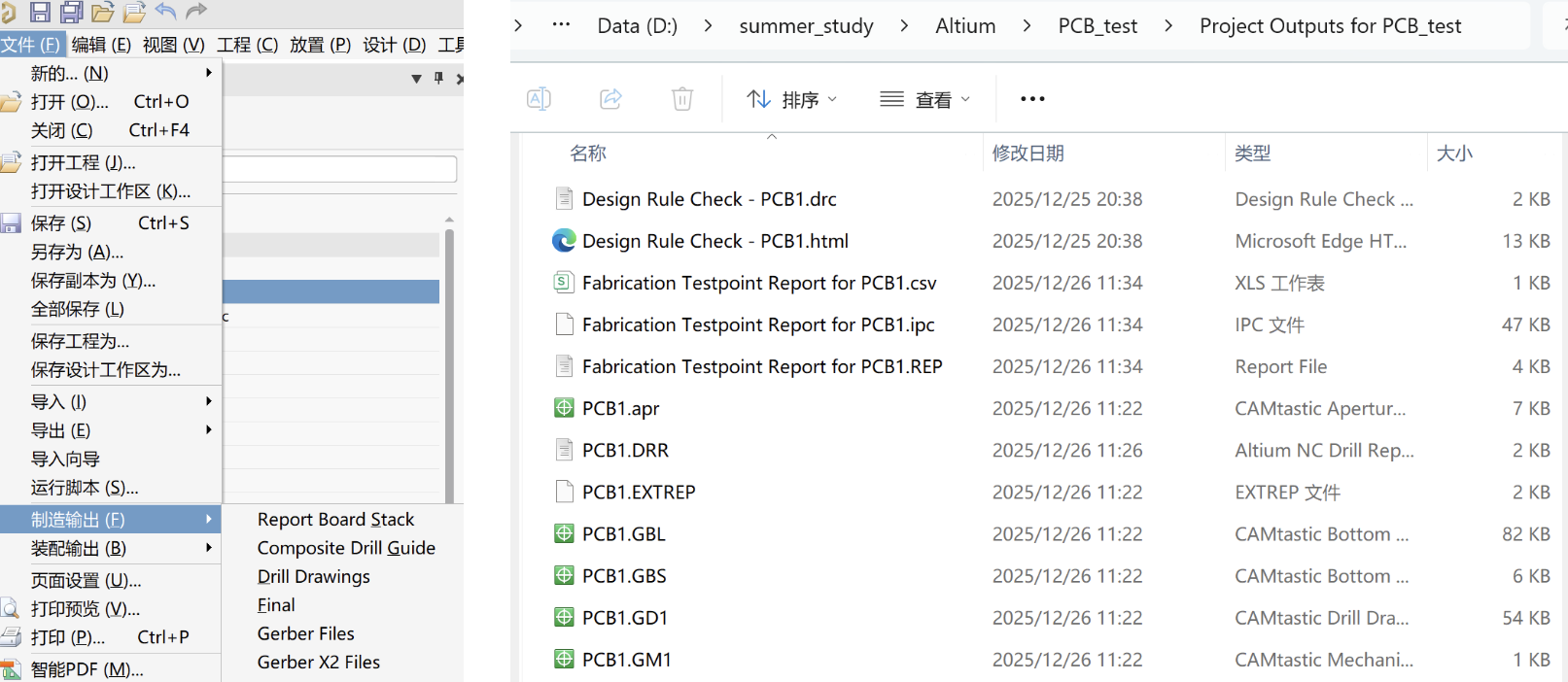

我们点击文件——>制造输出——>Gerber Files进行导出，Project Outputs for xxx文件夹里面输出的文件就是我们的Gerber文件，接下来是如何对每一个Gerber进行设置。

通用

在通用设置里面，单位一般选英尺，格式为2:4

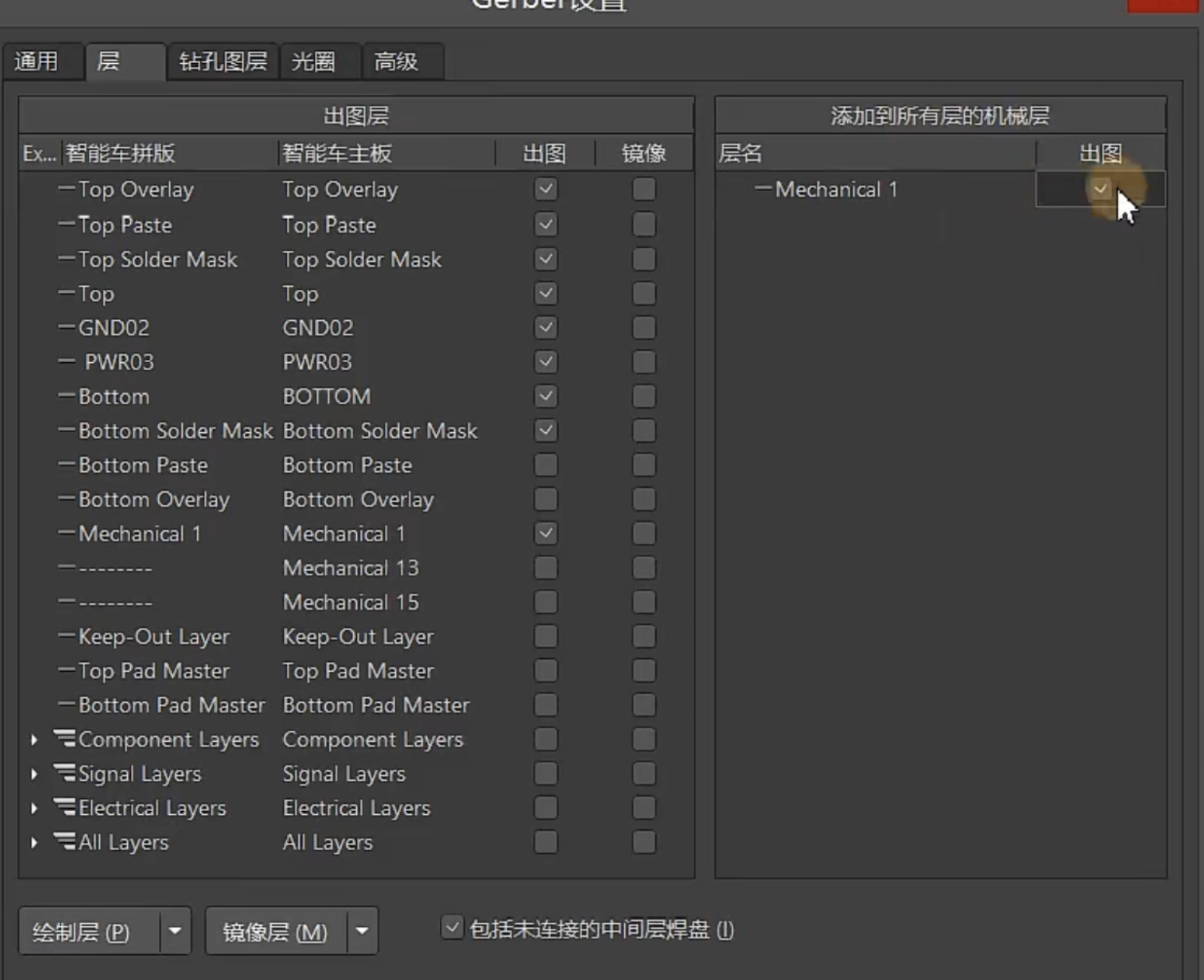

层

需要勾选的：

• Top Paste：顶层焊膏层（钢网层）

• Top Overlay：顶层丝印（顶层字符层）

• Top Solder Mask：顶层阻焊层（绿油开窗层）

• Top：顶层铜层（Top Layer）

• GND02 / PWR03：内电层/信号层

• Bottom：底层铜层（Bottom Layer）

• Bottom Solder Mask：底层阻焊层

• Bottom Paste：底层焊膏层

• Bottom Overlay：底层丝印

• Mechanical 1：板框层

不需要勾选的：

• Mechanical 13 / Mechanical 15：机械层13/15层，一般只是器件辅助线，不需要勾选。

• Keep-out layer：禁布层，一般去掉

• Top Pad Master / Bottom Pad Master：顶层/底层焊盘主层，与前面的类似（Top Solder Mask/Bottom Solder Mask），不需要勾选

左下角绘制层——>选择使用的层，镜像层——>选择全部去掉

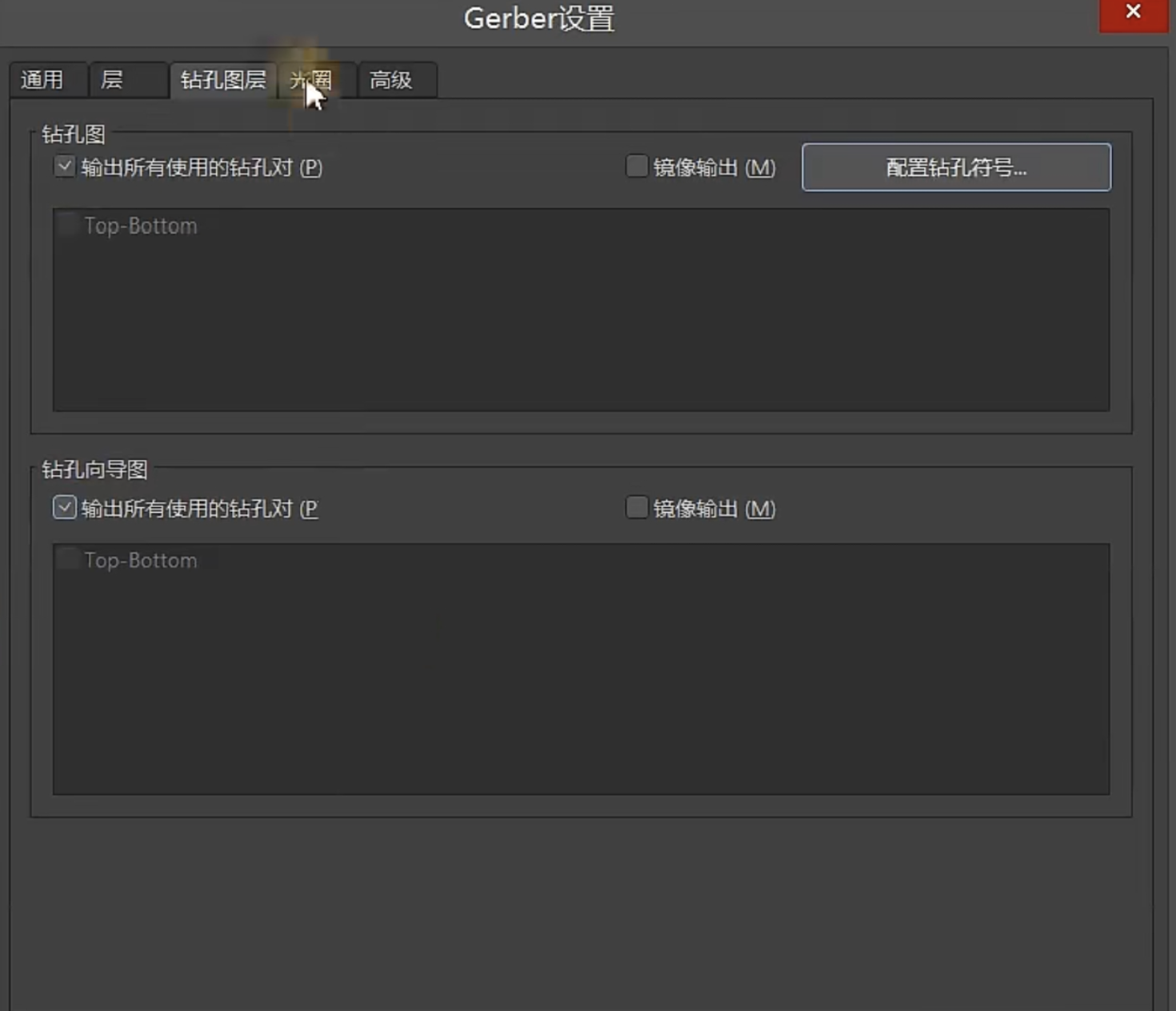

钻孔图层

勾选上输出所有使用的钻孔对。

光圈

保持默认就行

高级设置

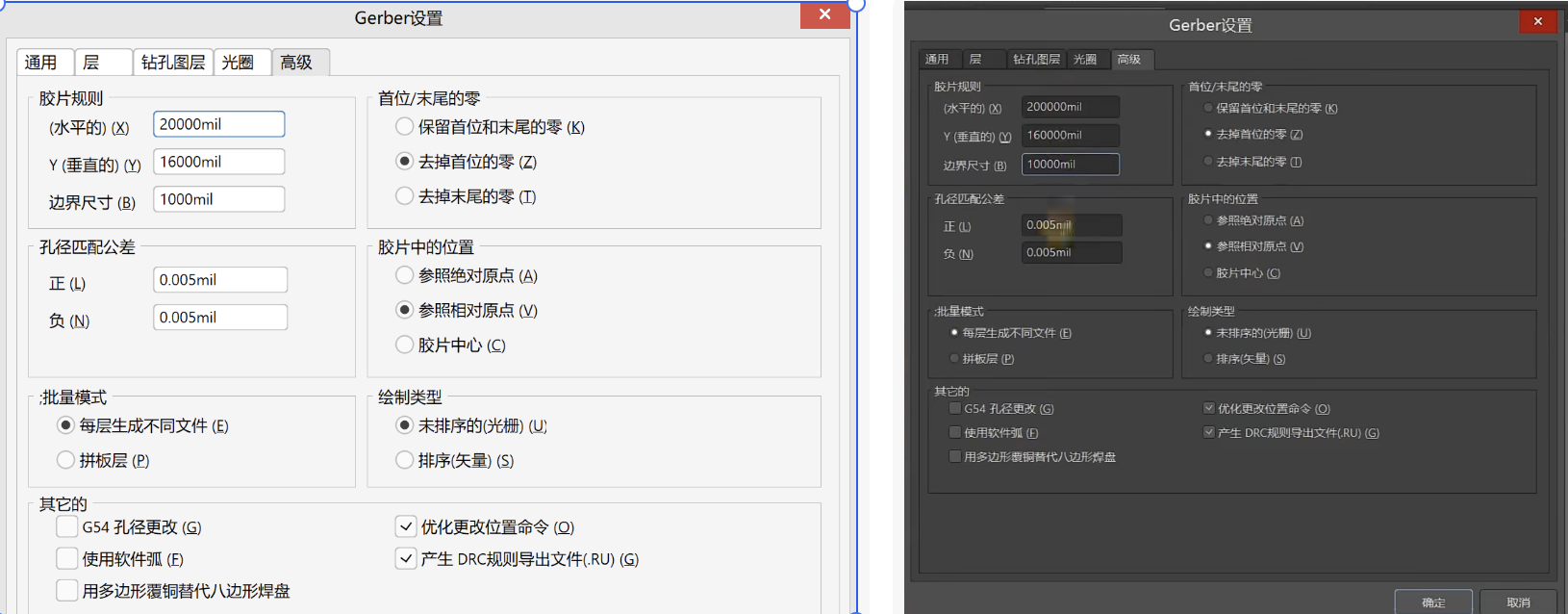

一般将胶片规则的尺寸扩大十倍，左图变右图，意思就是将A4纸变为A3纸，方便打印所有内容。其余部分采取默认。

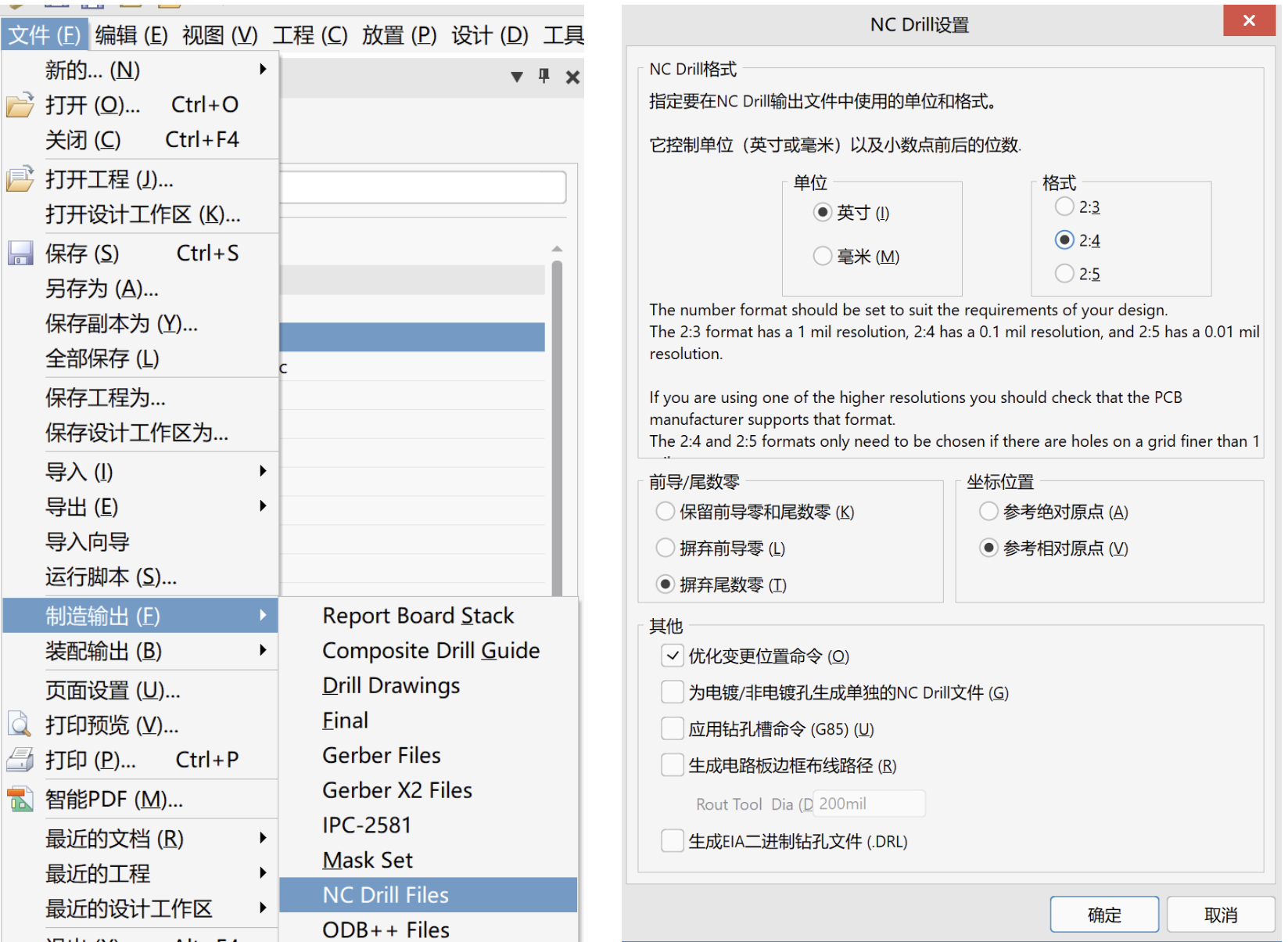

钻孔文件

这个文件负责导出通孔、过孔、非金属化孔，格式同样为2:4，如右图。输出的文件在Project Outputs for xxx文件夹里面。

坐标文件

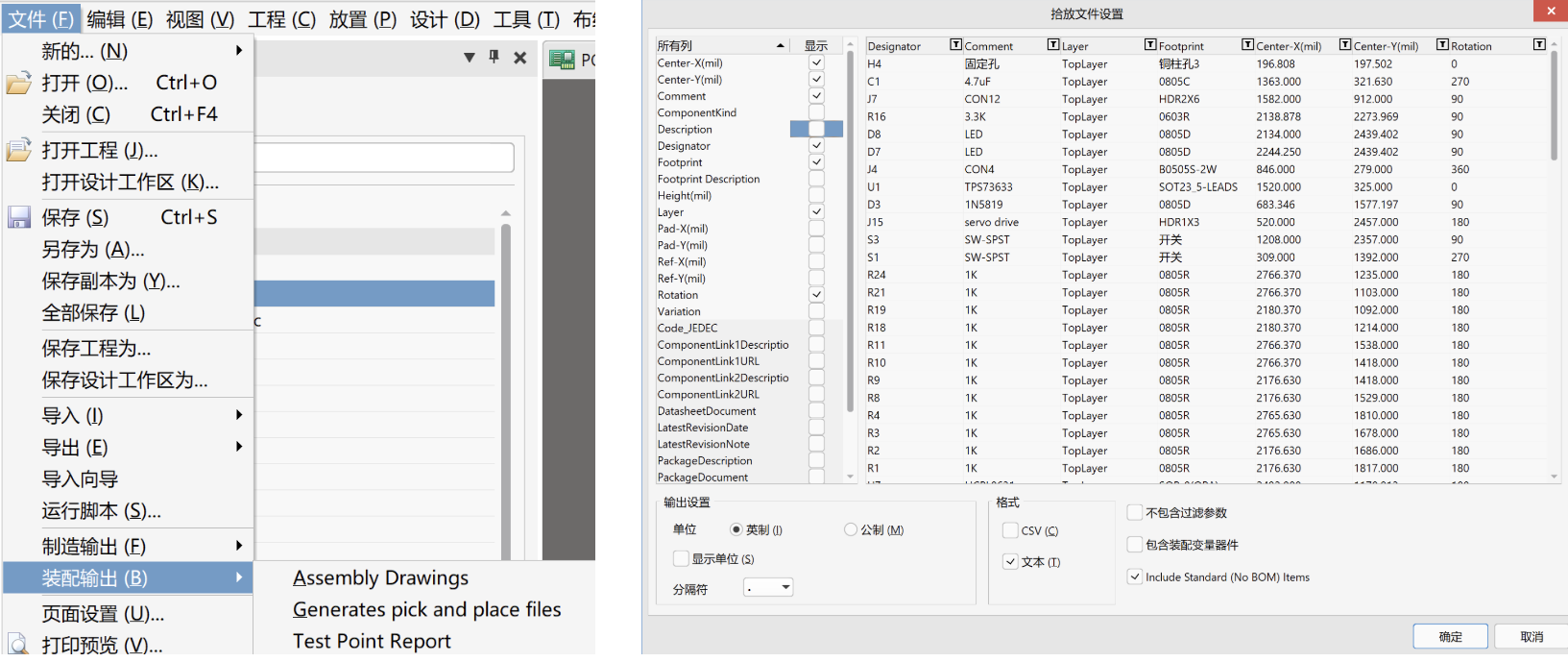

导入SMT机器进行贴片的文件。文件——>装配文件——>Generates pick and place files，在这里勾选需要输出的内容以及设置输出格式，一般为右图所示。输出的文件在Project Outputs for xxx文件夹里面。

输出文件名如下，可以将其重命名为xxx_坐标文件，方便查找

IPC网表

勾选IPC-D-356A。网表可以给板厂进行开短路的核对，拿到文件后帮我们进行再次检查，双重保险。

整理文件

所有需要的文件都生成了，接下来我们需要对这些文件进行整理。

删除文件

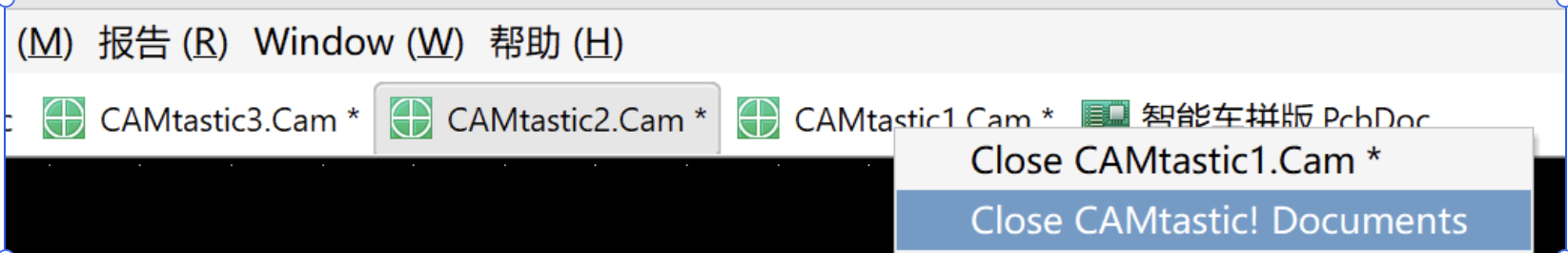

可以将工程中生成的CAM文件都删除

文件夹整理

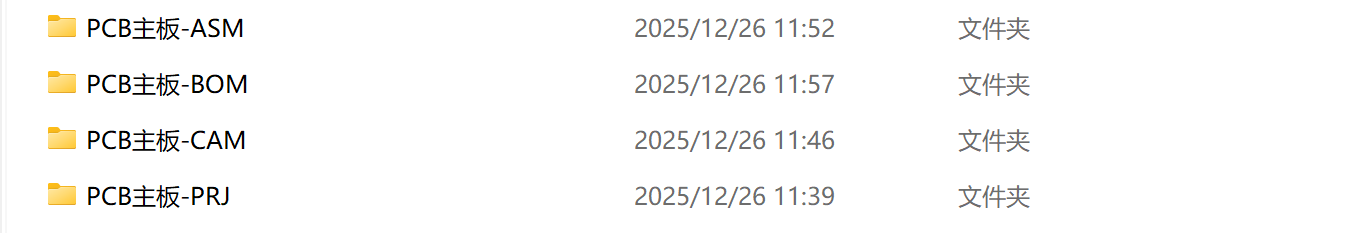

创建四个文件夹分别发给装片厂、采购人员、板厂、工程人员。接下来我们需要将文件都放在这四个文件夹里面。

PCB主板-CAM文件夹里面的文件就是Project Outputs for xxx文件夹里面的所有Gerber文件，发给板厂打板。

这个文件可以打包去PCB打样网去评估你的板子造价。

---

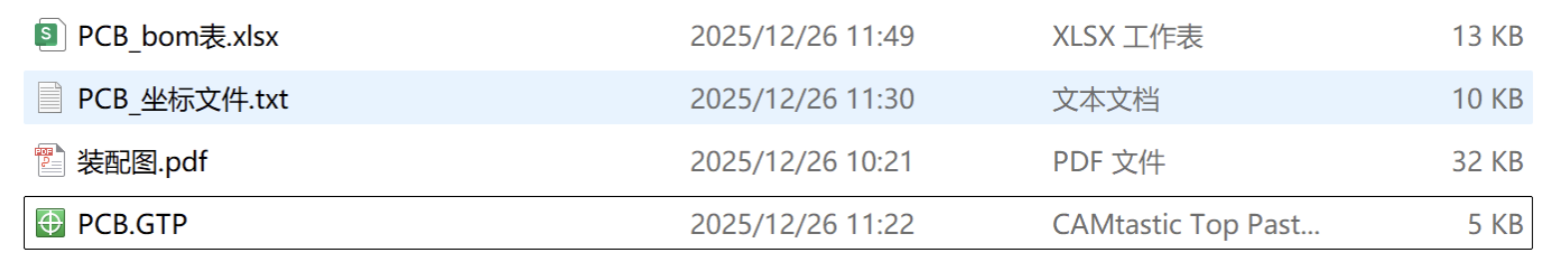

PCB主板-ASM文件夹包括bom表、装配图、pcb坐标文件、钢网层文件（PCB.GTP、PCB.GDP）发给贴片厂。

“钢网层文件”指的是用来开钢网（激光切割不锈钢网板）的图层数据，决定每个焊盘上“焊膏开口”的形状和大小。

在 Altium/PCB Gerber 里通常对应：

• Top Paste（顶层焊膏层）→ 常见 Gerber 扩展名：.GTP

• Bottom Paste（底层焊膏层）→ 常见 Gerber 扩展名：.GBP（不同EDA/设置可能略有差异）

贴片厂/钢网厂用这份 Paste 层去做钢网，并在印刷工序把锡膏通过钢网印到 PCB 焊盘上。

PCB主板-BOM文件夹包括bom表

PCB主板-PRJ文件夹就是我们的工程文件。

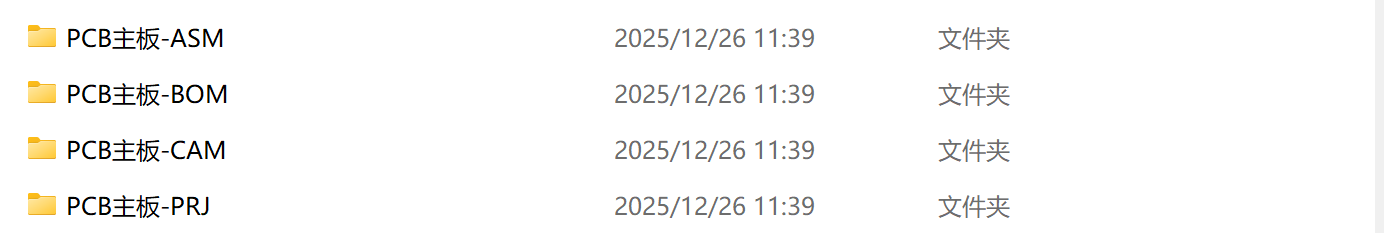

最终我们的文件就都整理到以下几个文件夹里面啦。
