写在最前面
关于像控点，工程师有话说
每个像控点有他的脾气。好的像控点温柔体贴，能稳住坐标，稳住模型，对三维建模事半功倍；坏的像控点残暴如斯，会让内业人员对外业飞手拳打脚踢，恶语相向……
那么，什么样的像控点才能称之为好的像控点呢
全文共计1439字，预计阅读时间4分钟
4分钟带你get it

01
何为像控点？
像控点是摄影测量控制加密和测图的基础，野外像控点目标选择的好坏和指示点位的准确程度,直接影响成果的精度。
换言之，像控点要能包围测区边缘以控制测区范围内的位置精度。一方面，纠正飞行器因定位受限或电磁干扰而产生的位置偏移、坐标精度过低等问题；另一方面，纠正飞行器因气压计产生的高层差值过大等其他因素。
只有每个像控点都按照一定标准布设，才能使得内业更好的处理数据，使得三维模型达到一定精度。
02
如何布设好的像控点？
测区内的像控不必密集，但要求均匀分布。布设像控点时应注意测区范围内的坐标点都保持同一个精度，一个像控的小误差，会影响方圆几公里的精度，原理同数学中的“空间三个点确定一个平面”相仿。
布设好的像控点需考虑以下几个方面：喷涂方式，位置选择，采集方法。
1.喷涂方式
像控点有标靶式像控点和油漆式像控点；油漆式像控点分为喷漆式和涂漆式。
标靶像控点为打印印刷的像控，不需要喷涂，直接放在测区内，航测飞机后可就地回收，比较低碳环保。缺点是容易被移动，需当场采集坐标，且不适合测区较大的项目。
喷涂式像控点保存时间长，位置固定，可飞后再采集坐标，更灵活。缺点是耗时较长。
涂漆式像控点会产生较大的气味，但一罐漆能做很多个点，做的像控也比较容易做直，各有各的优点。
我们常用的是喷涂式的像控点。
2.位置选择
3.采集方式

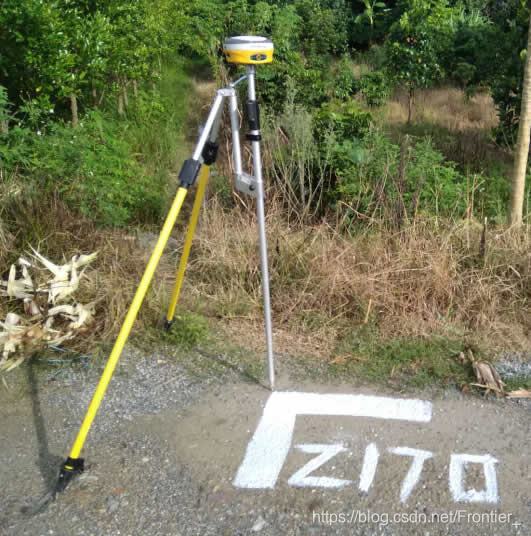

采集方式尽量采用三脚架以保证采集精度，但会使做点时间变长，因为每个像控都要居中整平，比较费时。

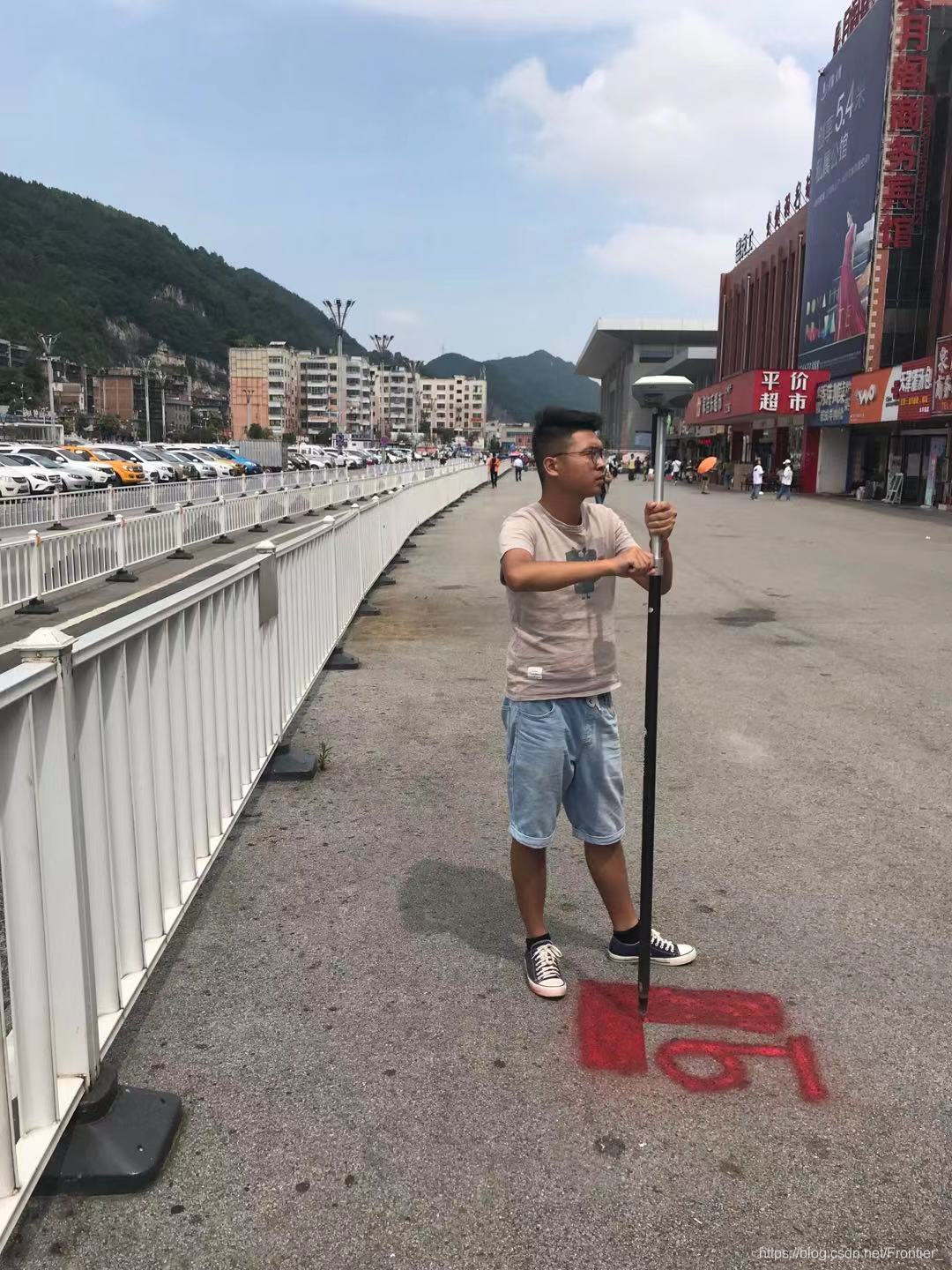

双手持花杆让气泡居中会让转场移动的时间减少，十次平滑采集也能让精度相对较高，是性价比比较高的采集方式。
03
实例评析
01 问题图

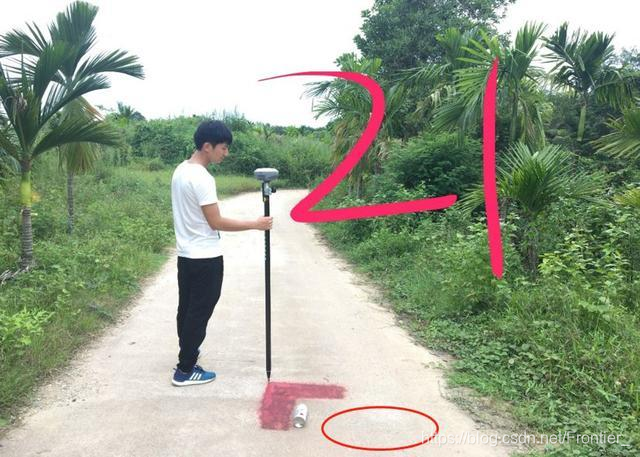

这是用手摇罐装喷漆喷在地上的像控，可以明显看到，L型的标志外角点是我们采集的坐标点。（整个测区不要频繁变换角点采集，如果一开始采集的是外角点，那整个项目最好都使用外角点，方便内业人员处理）
上图是不好的像控例子，存在问题：
①边角不直
②圆圈内没有在地上喷涂编号。假设一张照片出现两个相同的像控点，内业人员可能会错误的添加像控，导致整个模型发生偏移或错乱，造成不必要的麻烦。
02 示范图
