AD PCB的交互式与模块化布局

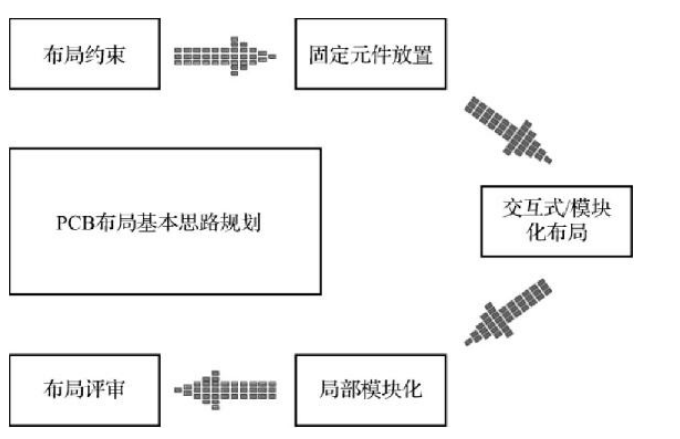

面对如今硬件平台的集成度越来越高、系统越来越复杂的电子产品，对于PCB布局应该具有模块化的思维，要求无论是在硬件原理图的设计中还是在PCB布线中均使用模块化、结构化的设计方法。作为硬件工程师，在了解系统整体架构的前提下，首先应该在原理图设计和PCB布线中自觉融合模块化的设计思想，结合PCB的实际情况，规划好对PCB进行布局的基本思路。

固定元件的放置类似于固定孔的放置，也是讲究一个精准的位置放置。这个主要是根据设计结构来进行放置的。板子上的固定元件放置好之后，可以根据飞线就近原则和信号优先原则对整个板子的信号流向进行梳理。

原理图与PCB的交互设置

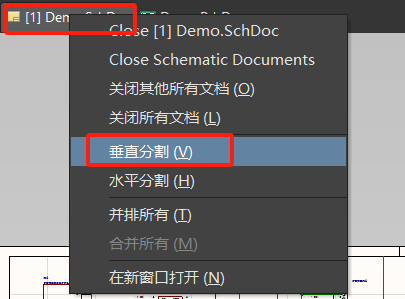

可以通过“垂直分割”命令对原理图编辑界面和PCB设计交互界面进行分屏处理，打开原理图与PCB，单机右键，选择垂直分割（点击‘合并所有’，则取消分割）

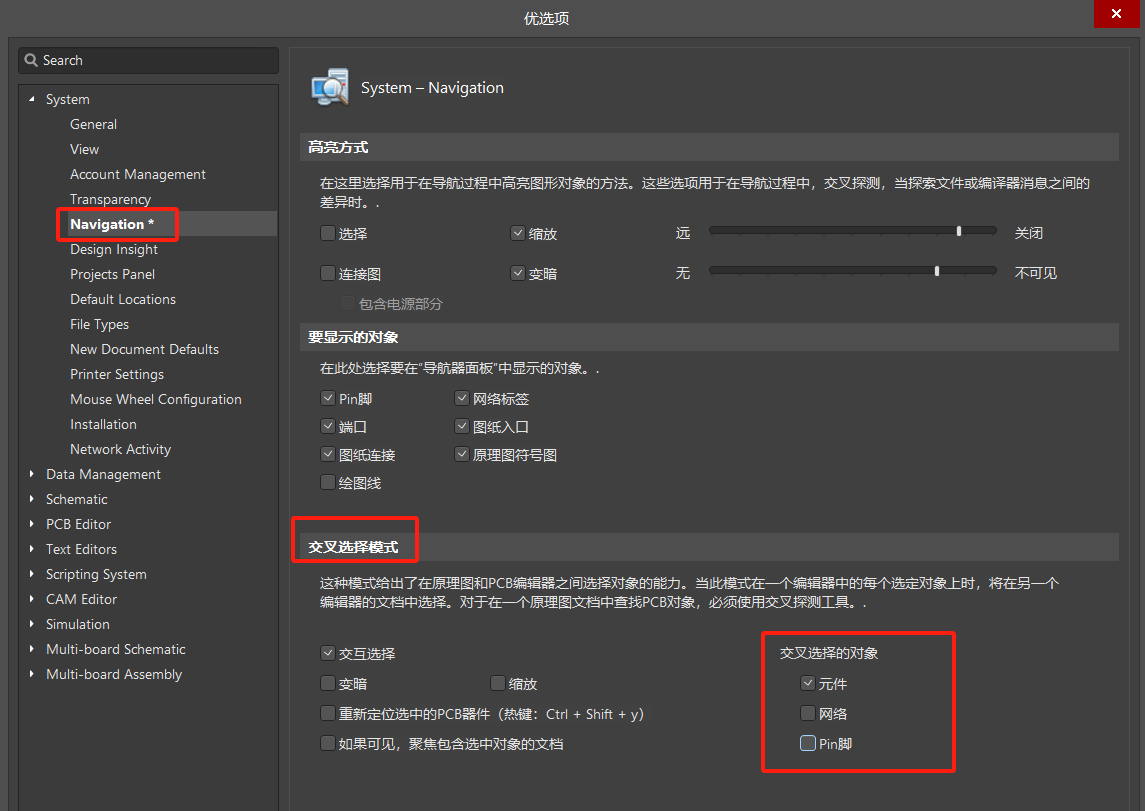

在设置中更改交叉选择的对象为元件

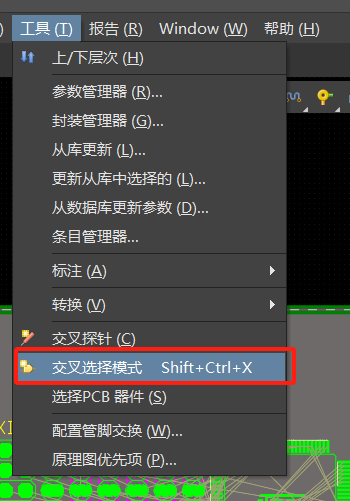

鼠标在原理图中点两下，在工具栏里面点击交叉选择模式

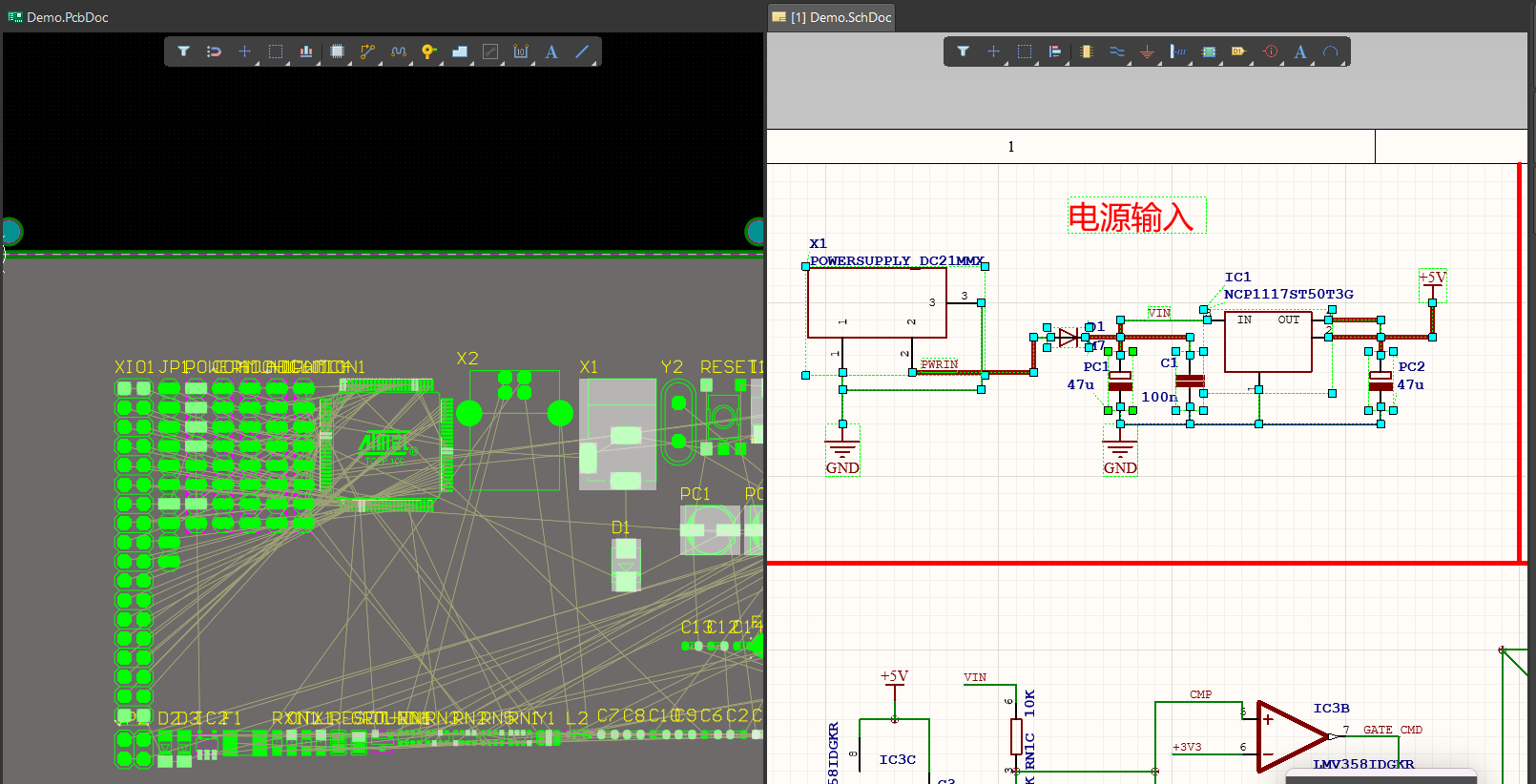

则在原理图中选中的元件，在PCB中也会选中（反之）

需要取消交互，则重新点击交叉选择模式

模块化布局

这里介绍一个元件排列的功能，即在矩形区域排列，可以在布局初期结合元件的交互，方便地把一堆杂乱的元件按模块分开并摆放在一定的区域内。
(1)在原理图中选择其中一个模块的所有元件，这时PCB中与原理图相对应的元件都被选中。

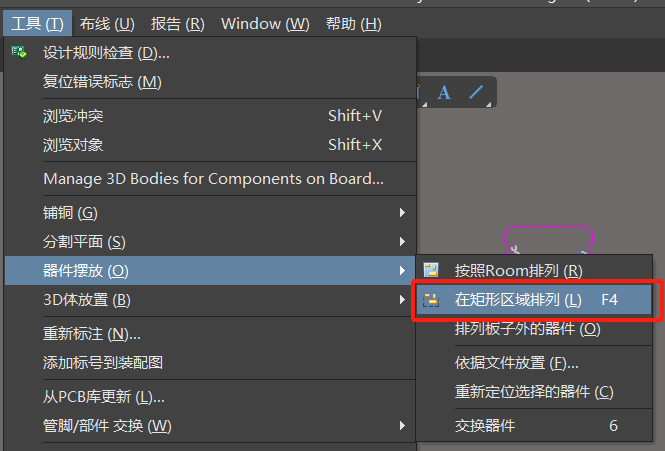

(2)执行菜单命令“工具-器件摆放-在矩形区域排列"
(3)在PCB中某个空白区域框选一个范围，这时这个功能模块的元件都会排列到这个框选的范围内。利用这个功能可以把原理图中所有的功能模块进行快速的分块。

选中原理图中一个模块的所有元件，使用快捷键F4，将选中的器件按矩形排列：

因为PCB的元件布局是根据原理图来进行的，摆放一个器件也可以使用该快捷键

---

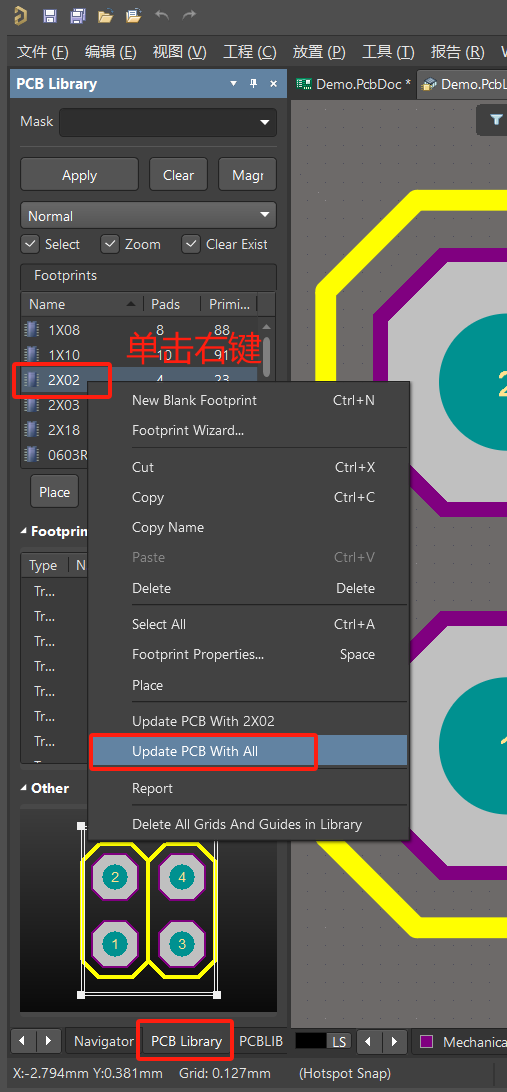

注意：如果遇到了焊盘偏移的情况，更新封装库即可

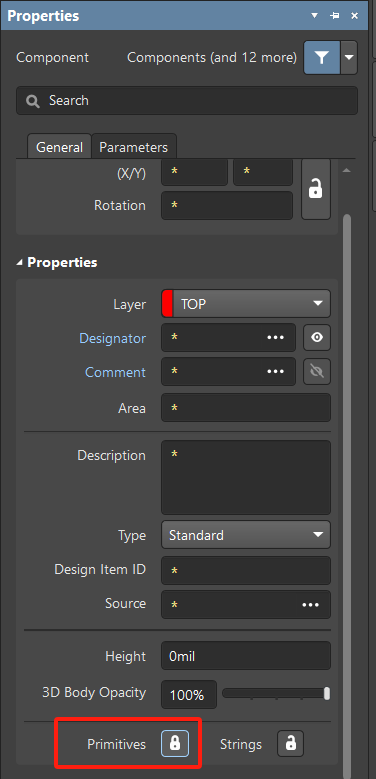

回到PCB图，点中一个器件，单机右键，查找相似后，选中图中图案：
