AD PCB布局时常用的操作

全局操作

对于刚导入PCB的元件，其位号大小都是默认的，对元件进行离散排列时，位号和元件的焊盘重叠在一起，不好识别元件，非常不方便。这时可以利用Altium Designer提供的全局操作功能，把元件的位号先改小放置在元件的中心，等到布局完成之后再用全局操作功能改到合适的大小即可，其具体操作步如下。

(1)选中其中一个元件的丝印，单击鼠标右键，执行“查找相似对象”命令。

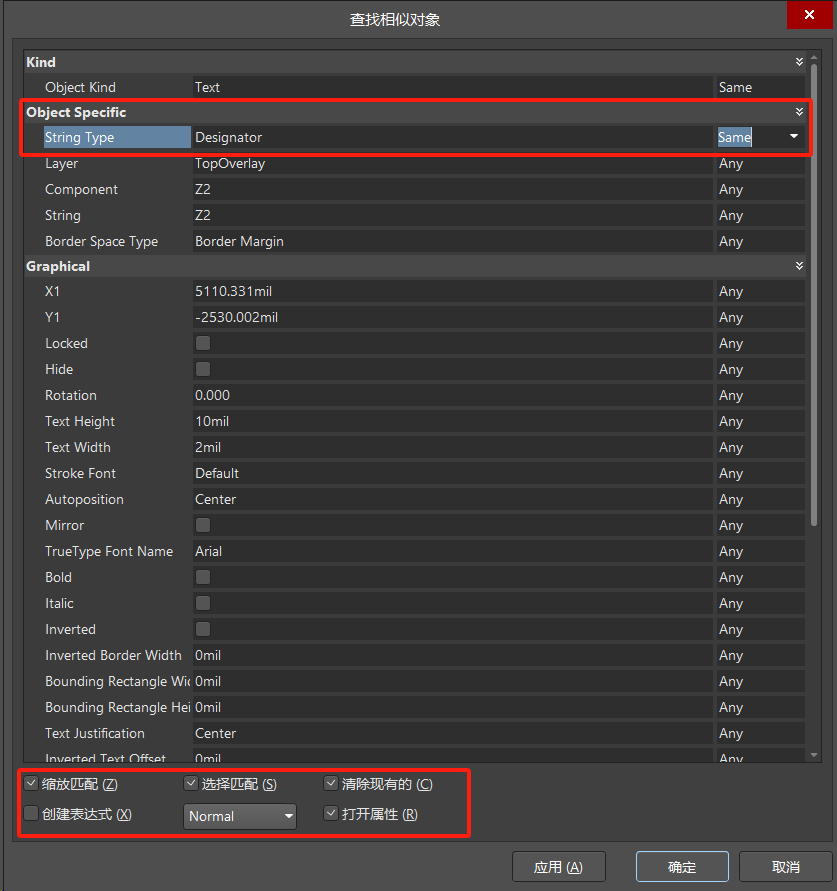

(2)在弹出的如图9-14所示的对话框中，对选项，选择“Same"于“Designator"，表示只对同是“Designator”属性的丝印位号进行选择。值得注意的是，对于下方的选择适配项应进行选择性的勾选。
①缩放匹配:对于匹配项进行缩放显示。
②选择匹配:对于匹配项进行选择。
③清除现有的:退出当前状态。
④打开属性:选择完成之后进入“Properties”面板。

(3)选择完成之后，单击“确定”按钮，即进入“Properties”面板，如图9-15所示，在“TextHeight"栏中分别更改及"StrokeWidth"为“10mil”与“2mil"

Ctrl+A 选中所有的器件，点击快捷键A，找到‘定位器件文本’，会调出文本的位置，

点击器件中心，则丝印会放置在器件中心位置



全局操作功能还可以用来修改、编辑元件的锁定、过孔大小、线宽大小等属性

---

选择

1.单选
单击鼠标左键可以进行单个选择。

2.多选
(1) 按住“Shift”键，多次单击鼠标左键。

(2) 在左上角按住鼠标左键，向右下角拖动鼠标，在框选范围内的对象都会被选中，如图9-19所示，框选外面的或者和框选搭边的元件无法被选中。

(3) 在右下角按住鼠标左键，向左上角拖动鼠标，框选矩形框所碰到的对象都会被选中，如图9-20所示，和框选搭边的元件也被选中了。

(4) 线选：按快捷键“SL”，可以把走线碰到的对象全部选中



---

移动

粗略移动：鼠标选中拖动

精准移动：

（1）快捷键M

（2）双击器件，修改坐标：

（3）快捷键Ctrl+方向键：小幅度移动

Ctrl+shift+方向键：中小幅度移动

Ctrl+G可以修改步进值：

---

对齐

快捷键A

(1) 左对齐:快捷键“AL"

(2) 右对齐:快捷键“AR"

(3) 水平分布:快捷键“AD”

(4) 顶对齐:快捷键“AT"

(5)底对齐:快捷键“AB"

(6) 垂直分布:快捷键“AS”

---

器件快速换层

框选中器件，鼠标拖动的状态下，按快捷键L

器件的联合

选中要联合的器件，单机鼠标右键，点击‘联合’

器件的锁定

器件放置好后，对器件进行锁定，无法移动

双击器件，点击锁定：

飞线的打开与关闭

对器件进行布局时，将飞线关闭

点击快捷键N：
