AD 固定孔及器件的精准定义

对于固定孔的放置，一般分为两种类型:一种是开发板类型固定孔的放置，另一种是导入型板框固定孔的放置。


开发板类型固定孔的放置

对于开发板，因为不需要考虑有外壳，只需要PCBA即可，对于固定孔的位置及大小要求不那么严格，一般按照常规进行设置即可。

（1）位置要求：放置在离交流中心间距X轴5mm、Y轴5mm的位置。

（2）大小要求：一般采用直径为3mm的非金属化孔。

首先放置焊盘：

设置焊盘属性：

原点设置在板框的左下角，将焊盘的中心店放置在原点，接下来修改焊盘的位置：（3mm，3mm）

也可以选中焊盘，按快捷键M，选择‘通过想X，Y移动选中的对象’：



之后复制该焊盘，原点为参考点，在其余三个角处放置三个焊盘（使用镜像快捷键X/Y）

---

导入型板框固定

对于导入型板框，其有实物结构模型，固定孔的位置及大小已经定义好，只能严格按照要求的位置和大小精准地放置。

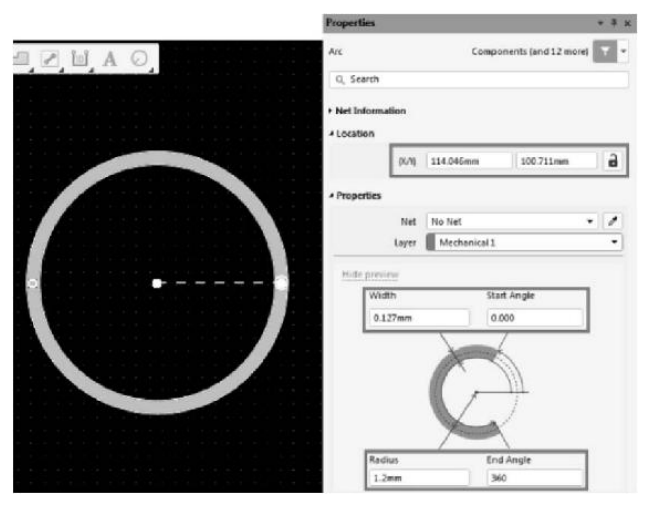

（1）双击导入型板框的固定孔标识，可以从弹出的对话框中看出固定孔的大小及中心X、Y轴的坐标信息，复制这些信息。

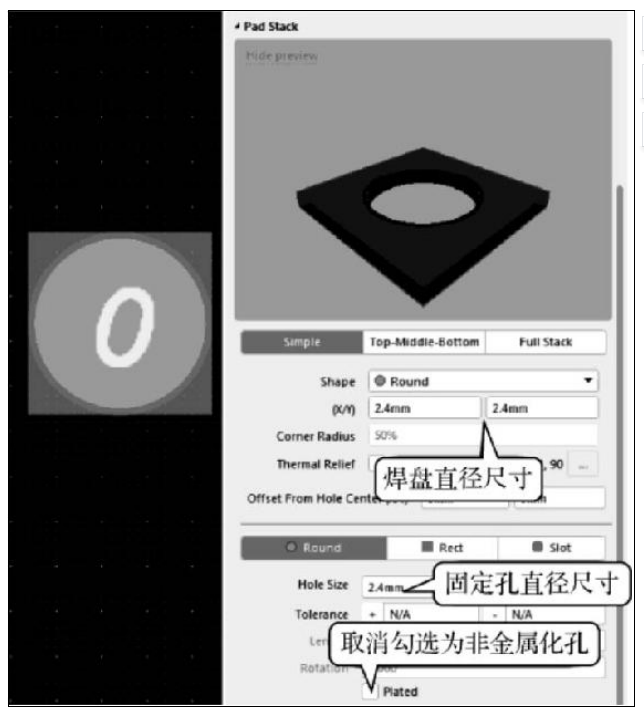

（2）按快捷键“PP”，放置一个焊盘，按照刚才的信息要求对焊盘属性进行设置

Hole Size: 固定孔尺寸，按照标识的尺寸输入直径尺寸
Plated: 金属化和非金属化的选择，固定孔一般为非金属化，但是也有例外，这个根据实际需求进行勾选。
一般非金属化孔，焊盘和孔等大设置，比如这个例子，孔的大小和焊盘的大小都是2.4mm。

---

器件的精准定位：通过过孔做辅助

1. 先在某位置放置一个过孔，然后通过拖动器件的1脚，抓取过孔的中心点，即可实现定位

2. 当器件需要放置在两个焊盘中间时

复制一个焊盘，将3个焊盘都选中，点击对齐，再点击（垂直分布/水平分布），



之后再放置器件，将不需要的焊盘/过孔删除即可
