@TOCAD创建星月孔螺丝孔

标题AD创建星月孔螺丝孔

---

前言

AD软件绘制星月孔，又名莲花孔，螺丝孔，可以起到更好固定作用，接地效果更佳，星月孔中心大孔一般是非金属化孔，就是没有铜附着，这里根据个人需求定义，也可以是金属化过孔。本文章以内径2mm,外围5mm为案例说明。
本次创建按照螺丝孔创建，按照器件原型创建，及创建时会同时创建原理图库和PCB库，如不需要原理图体现，可以忽略相关过程，制作AD版本是2024.6.1版本。

---

一、推荐尺寸

1）中心孔尺寸D1：根据需求定义（本设计2.20mm）；
2）星月孔周围8个小孔排放尺寸(D1+D3)/2；
3）装配孔外围焊盘尺寸D3,本设计按照5.0mm螺丝设计；
4）小孔孔径，本次设计按照0408设计过孔，内过孔0.4mm，外过孔0.8mm。

二、制作步骤

1.建库

1）打开AD软件，依次按照File-->New-->Library...打开建库属性框；

图2-1
2）在弹出的属性框，选择integrated Library，点击create。

图2-2
3）可以对生产的库进行重命名，在文件右键，进行rename即可，命名可以是中文。

图2-3

图2-4
4）在刚才创建的文件右键，分别添加原理图库和PCB图库；

图2-5
添加完成如下图

图2-6

2.创建原理图器件库

1)进入原理图库编辑器，在Place–>Pin放置端口；

图2-7
2）调整样式，样式可以根据自己需求定义，也可以增加其他线段或图像；

3）做好标识，重命名，完成。

图2-8

3.创建PCB器件库

1）打开PCB封装库，执行打开PCB Library或右下角“Panels-PCB Library”进入器件列表页面，点击“Add”新建封装再双击，在属性框中给封装命名，此处举例为“Hole-2.00mm”，如图4-53所示

图2-9

图2-10
2）执行菜单命令“Place→Pad”，放置一个2.20-5MM的焊盘到坐标中心（注意一定要是焊盘，星月孔要求是非金属化孔），如图所示，箭头指示处“Plated”一定要取消勾选才是非金属化。

图2-11

3)再次放置一个0.4-0.8MM的焊盘到旁边，单击确定放置之后，选中焊盘在属性栏中修改坐标为（1.8mm，0mm），如图所示。

图2-12
4)框选中小焊盘，不要选中大焊盘，(可以执行Altium快捷键“s→i”进行选择)。

5）执行快捷键“Ctrl+C”之后并点击一下小焊盘中心（捕捉焊盘中心命令为“Shift+E”），即选择复制基准点为小焊盘中心。

图2-13
6）执行Altium快捷键“E+A”，选择Paste Array（粘贴阵列），如下图所示。在弹出的设置粘贴阵列中设置对象数量为8，文本增量为1，阵列类型选择圆形，间距（度）输入为45，如图所示。并依次点击如图的两个位置，先点击大焊盘中心，再点击小焊盘中心。星月孔即完成制作。

图2-14

图2-15

图2-16

图2-17

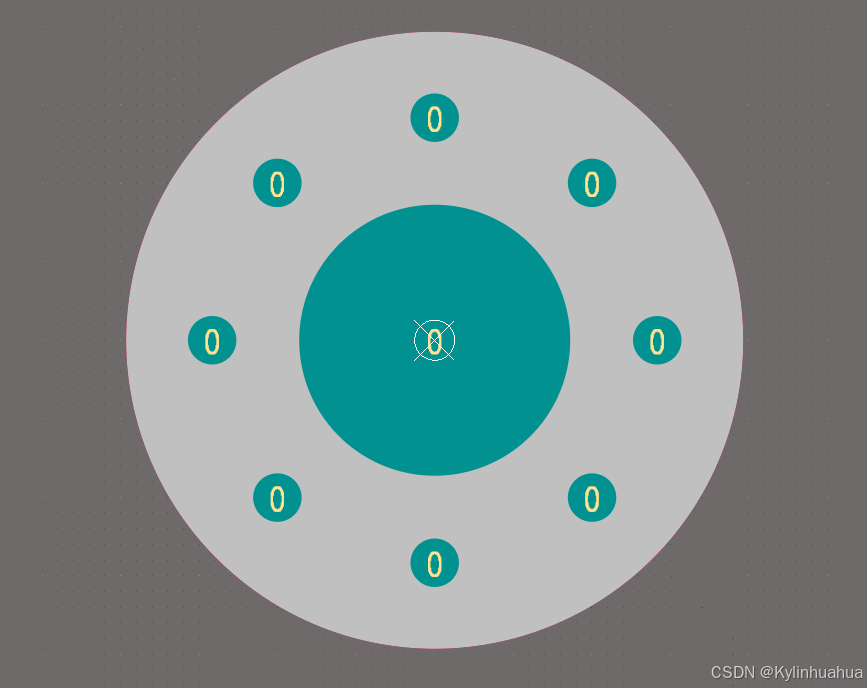

这里焊盘1位置有俩个小焊盘，需要删除其中一个，同时小焊盘的阻焊可以关闭，另外为了便于后期直接敷铜等操作，建议将所有过孔的标码全部修改为数字“0”，如下图；

图2-18

4.原理图库和PCB器件库绑定输出

1）原理图库选择对应PCB库元器件

图2-19
2）发布库，打开Project，在创建文件右键，点击Compile Inter…

图2-20
到原理图调用

图2-21

---
