配准文献阅读 基于循环层级网络的无监督医学图像配准

基于循环层级网络的无监督医学图像配准

Recursive Cascaded Networks for Unsupervised Medical Image Registration

简介:这是来自2019 ICCV

配准系列

论文源代码: [微软github](https://github.com/microsoft/
Recursive-Cascaded-Networks.)

1. 摘要

针对形变图像配准定义一种循环层级网络; 虽然是循环层级网络，但是整个训练是end-to-end的和无监督的；效果达到不错的，对3d医学图像能减少不少时间；同时网络层级越多，效果越好，但是是不是会出现其他问题文章没有讲。

2. 要解决的问题

   问题定义: 在医学图像中，存在固定图像A，和存在浮动图像B，如何寻找一个最佳的非线性函数F能使B能够和A在解剖结构上存在一致，即对齐(aligns)。

3. 目前有哪些方法

   • 传统方法: 迭代式的优化配准问题
     • ants中的, SyN
     • SimpleElastix
   • 深度学习
     • 有监督学习，
     • 无监督学习, 包括以下方法
       • 直接生成变形场(displacement)
         • An unsupervised learning model for deformable medical image registration
         • Voxelmorph: a learning framework for deformable medical image registration
         • A deep learning framework for unsupervised affine and deformable image registration.
         • End-to-end unsupervised deformable image registration with a convolutional neural network.
         • Unsupervised 3d end-to-end medical image registration with volume tweening network.
         • Non-rigid image registration using fully convolutional networks with deep selfsupervision.
       • 层级式
         • 本文
         • DLIR , A deep learning framework for unsupervised affine and deformable image registration.
         • VTN, Unsupervised 3d end-to-end medical image registration with volume tweening network.

4. 这些方法存在什么局限性

   1. 传统方法，花费大量时间
   2. 无监督学习
      1. 直接生成变形场(displacement), 直接生成变形场，难以处理复杂的大形变问题
      2. 层级式，DLIR和VTN都用了少量的层级，而且没有有效的解决层级训练过程中对准问题

5. 文章提出的解决方案

记浮动图像$I_f$, 固定图像$I_f$，变形场$\varphi$

循环层级每次生成的变形场为:

​ ${\varphi }_k=f_k(I_m^{(k-1)},I_f)$

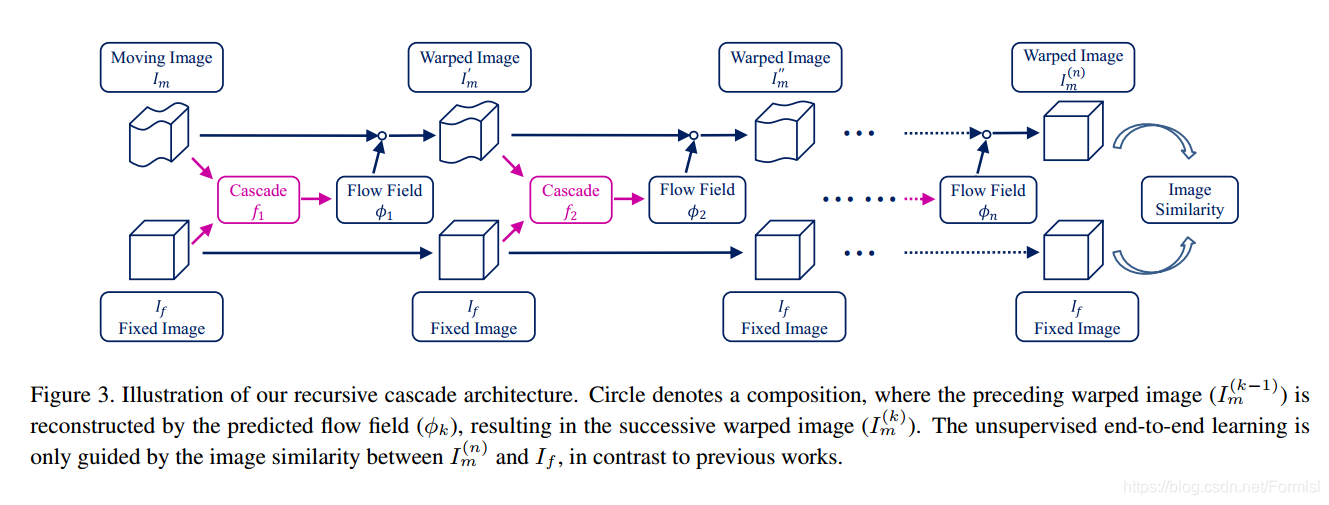

文章中$f_k$是卷积神经网络，具体过程如上图

总的变形场为:

$F(I_m,I_f)={\varphi }_n\Theta ...\Theta {\varphi }_1$

最终的变形图像为 $I_m^n=F(I_m,I_f)\Theta I_m$

• 解决层级网络训练问题:

  这篇文章主要解决了如何计算总变形场的问题

  1. 具体过程是，一开始经历一个affine网络，然后经过N个U-Net N次层级，然后生成n个$\Theta$, 最后根据总变形场计算损失函数，然后训练所有网络
  2. 但是实际上，超过５个层级网络，就很难回传梯度；训练阶段文章未使用共享权重（个人估计层级应该不大，毕竟GPU内存不多，梯度回传占用内存很多）
  3. 测试阶段使用 共享权重的循环层级网络，即每次都只使用同一个层级网络；

• 子网络结构:

  类似U-Net

• 损失函数

图像相似度函数

6. 结果

   • 实现，应该是VTN的代码，U-Net网络，然后刚性变换网络就是普通的VGG结构；
   • 评价指标，Dice,　评价配准后两个器官的重合度；landmark点间的距离
   • 数据集，MSD, 大概有900例；　BFH有92例，　SLIVER有20例(6个标注点)　LiTs, 131器官分割；
   • 训练1000, 测试　150例(LiTS , SLIVER)

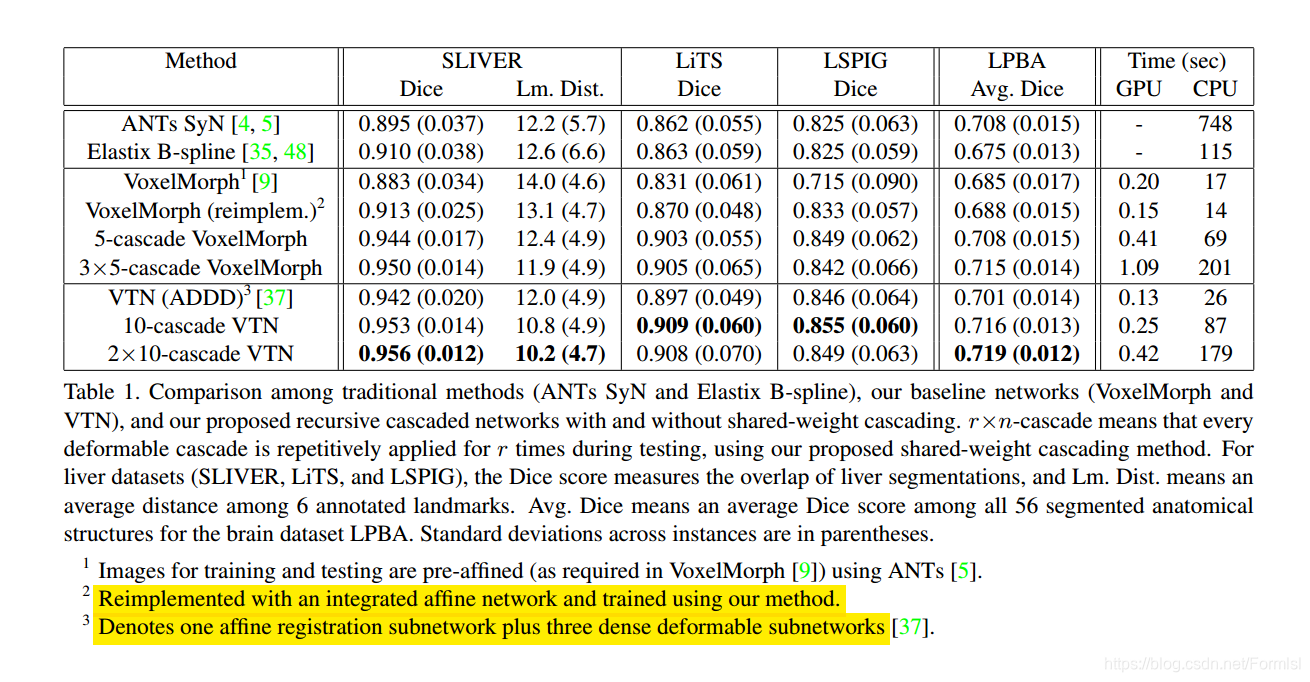

  1. 不知道为啥MR配准MR效果这么差(LPBA)

  2. 好像测试用的迭代共享参数，表现并没有那么好？有时候表现反而下降了？

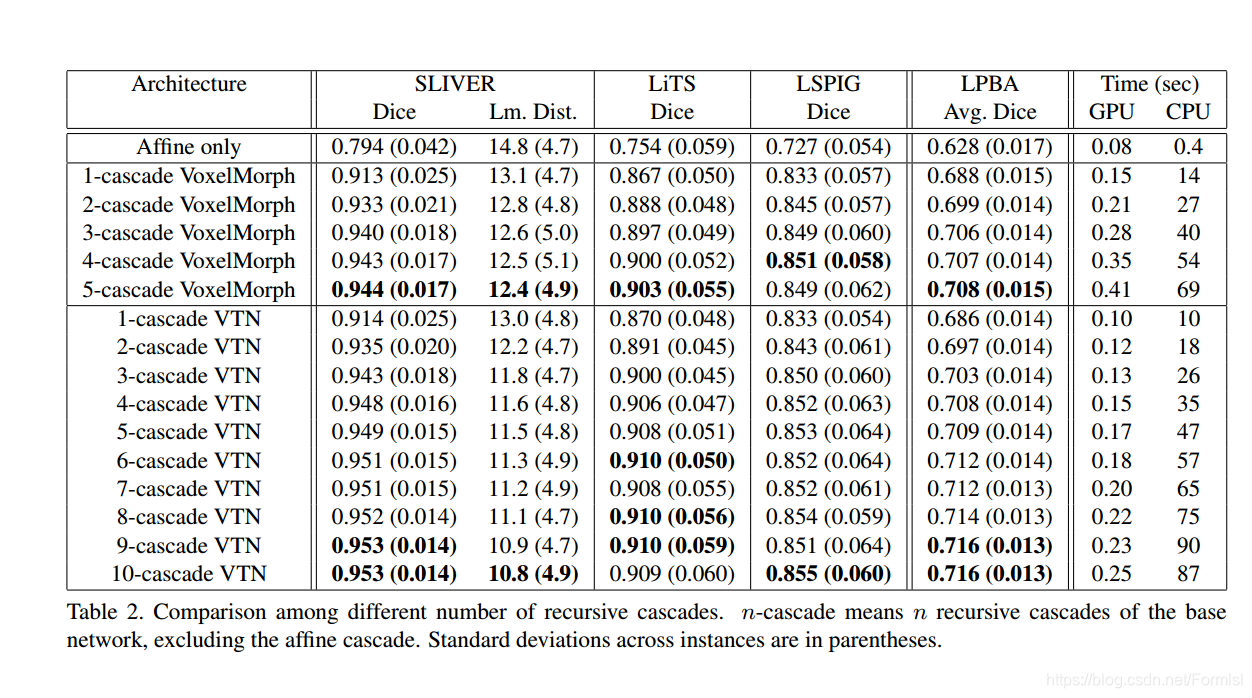

     1. 说明层级网络确实是有效果的
     2. 为什么不对比10-cascade VoxelMorph，不过倒是能看出来VoxelMorph基础网络存在问题？应该是难以收敛？
     3. 从时间花费上来看，应该VM网络结构太大？

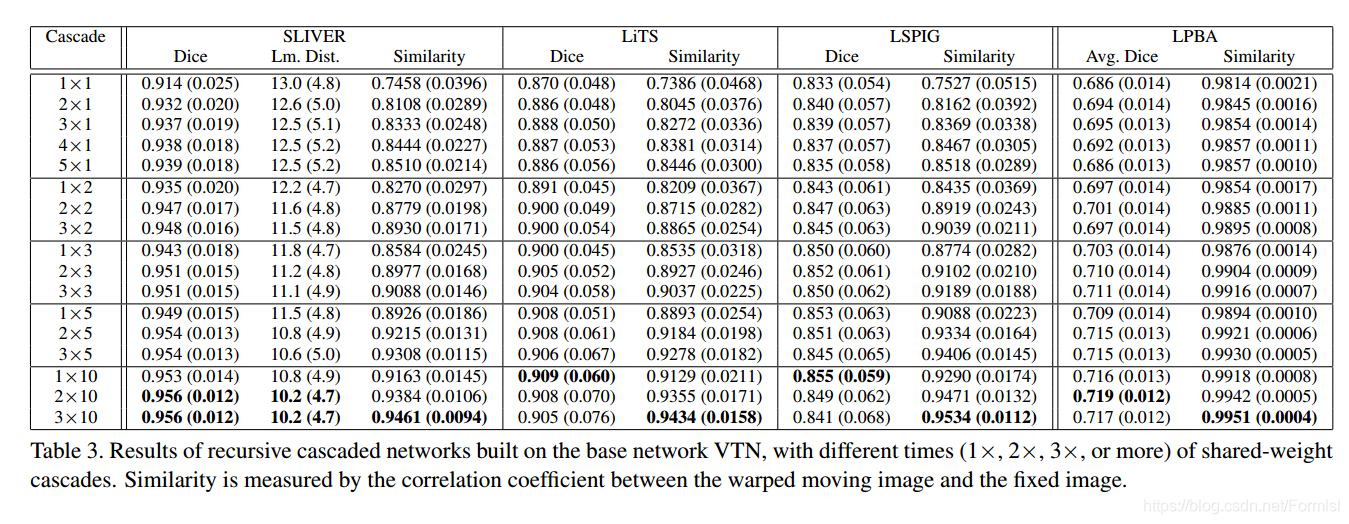

     1.这个表格其实就是证明了层级越多效果越好，也说明测试一般情况下迭代次数越多效果越好

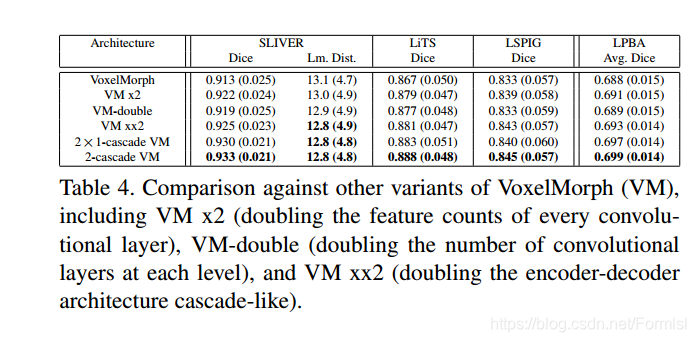

     1. 这个表格进一步证明VM还是层级的最好

7. 讨论

   • 文章提到收到GPU限制，未能在分布式平台实验超多层级网络

   • 文章提到他没有评价变形场的光滑性，既可能存在交叠区域；既最后出来的结果不是可逆的

8. 个人总结

   • 未能证明层数那么多网络是怎么回传梯度的？可能要详细看源码，回头再写的专门的blog讲源代码
   • VoxelMorph为什么没有用10层？没有证明10-VoxelMorph比10-VTN差？个人猜测VTN可能只是更容易回传梯度而已
   • 挺好的一个工作，处理较大形变，设计层级网络
   • 没有在做多模态实验，所有实验都是同模态上进行
   • 个人点评:在巨人基础上，造轮子
