OSPF高级特性综合实验

最新推荐文章于 2024-07-28 08:00:00 发布
最新推荐文章于 2024-07-28 08:00:00 发布
阅读量239 收藏 2
点赞数
CC 4.0 BY-SA版权
文章标签： 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Fithck/article/details/134336709
该博客围绕网络实验展开，涉及实验拓扑、需求和步骤。实验基于172.16.0.0/16划分OSPF环境IP，构建MGRE环境。通过配置IP、环回、OSPF协议，进行重发布、区域聚合等操作，减少LSA更新量和路由表条目，使用NAT技术实现所有设备访问R4环回，最终达成全网可达。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

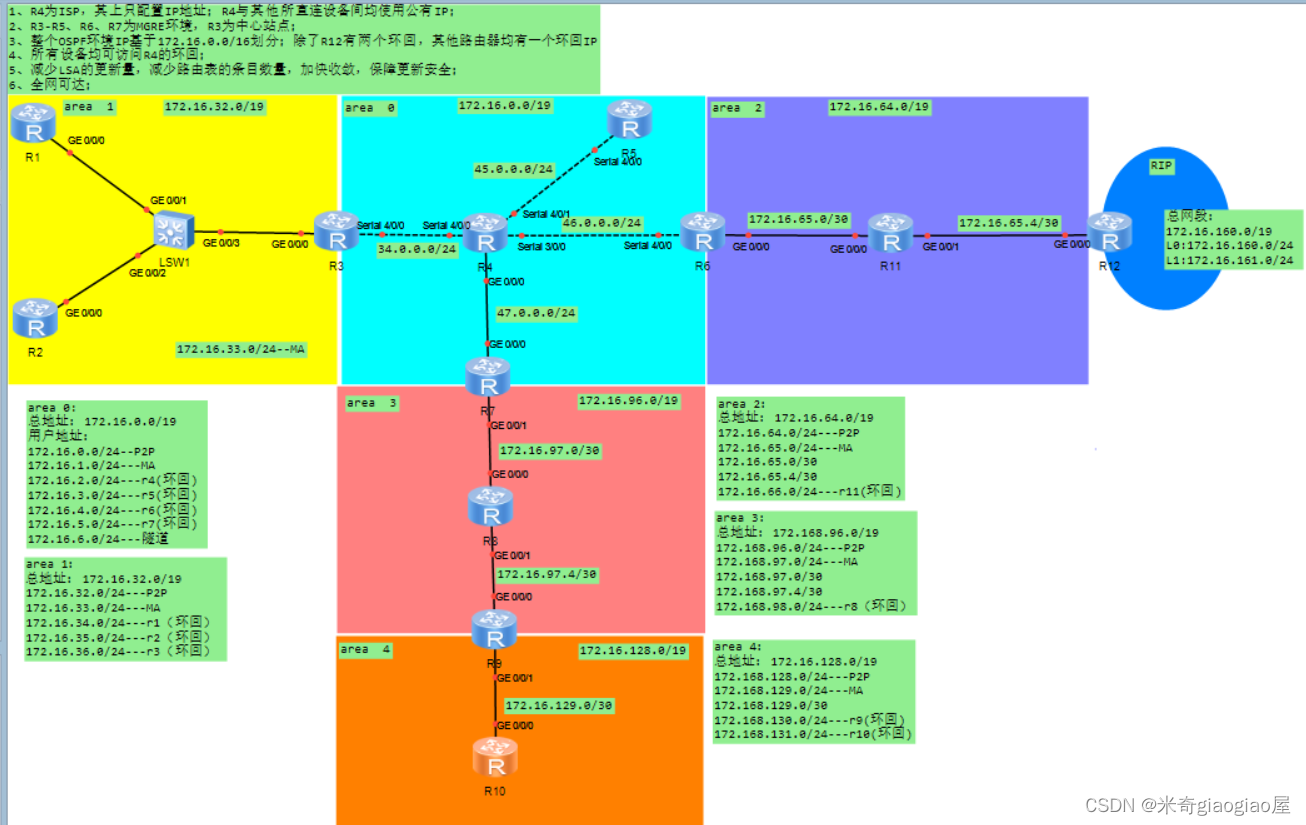

一、实验拓扑

二、实验需求

1、R4为ISP，其上只配置IP地址；R4与其他所直连设备间均使用公有IP；
2、R3-R5、R6、R7为MGRE环境，R3为中心站点；
3、整个OSPF环境IP基于172.16.0.0/16划分；除了R12有两个环回，其他路由器均有一个环回IP

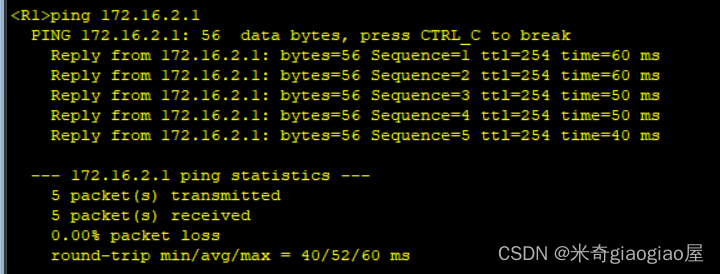

4、所有设备均可访问R4的环回；
5、减少LSA的更新量，减少路由表的条目数量，加快收敛，保障更新安全；
6、全网可达；

三、实验步骤

3.整个OSPF环境IP基于172.16.0.0/16划分；除了R12有两个环回，其他路由器均有一个环回IP

按照区域划分：
172.16.0.0/16
一共5个area和一个RIP，所以借3位：
172.16.000 00000.00000000/19
#area0：
(1)172.16.000 00000.00000000/19---172.16.0.0/19
在area0区域我们再划分7个，P2P和MA，4个路由器，1个隧道，借3位，我们在这里借5位，让网段连续
172.16.000 00000.00000000/19---172.16.0.0/19
172.16.000 00000.00000000/24---172.16.0.0/24---P2P
172.16.000 00001.00000000/24---172.16.1.0/24---MA
172.16.000 00010.00000000/24---172.16.2.0/24---R4
172.16.000 00011.00000000/24---172.16.3.0/24---R5
172.16.000 00100.00000000/24---172.16.4.0/24---R6
172.16.000 00101.00000000/24---172.16.5.0/24---R5
172.16.000 00110.00000000/24---172.16.6.0/24---隧道
#area1：
(2)172.16.001 00000.00000000/19---172.16.32.0/19
在area1区域我们划分P2P和MA，3个环回就好，借3位，但是为了方便，我们借5位
172.16.001 00000.00000000/19---172.16.32.0/19
172.16.001 00000.00000000/24---172.16.32.0/24---P2P
172.16.001 00001.00000000/24---172.16.33.0/24---MA
172.16.001 00010.00000000/24---172.16.34.0/24---R1
172.16.001 00011.00000000/24---172.16.35.0/24---R2
172.16.001 00100.00000000/24---172.16.36.0/24---R3
#area2：
(3)172.16.010 00000.00000000 /19---172.16.64.0/19
在area2区域划分MA和P2P,1个环回，借3位，但是为了方便，我们借5位
172.16.010 00000.00000000 /19---172.16.64.0/19
172.16.010 00000.00000000 /24---172.16.64.0/24---P2P
172.16.010 00001.00000000 /24---172.16.65.0/24---MA
在area2上有两个主链路我们把MA分成两个，再借6位
172.16.010 00001.00000 000 /30---172.16.65.0/30
172.16.010 00001.00000 100 /30---172.16.65.4/30
172.16.010 00010.00000000 /24---172.16.66.0/24---R11
#area3：
(4)172.16.011 00000. 00000000 /19---172.16.96.0/19
在area3区域划分MA和P2P,1个环回，借3位，但是为了方便，我们借5位
172.16.011 00000. 00000000 /19---172.16.96.0/19
172.16.011 00000. 00000000 /24---172.16.96.0/24---P2P
172.16.011 00001. 00000000 /24---172.16.97.0/24---MA
在area2上有两个主链路我们把MA分成两个，再借6位
172.16.011 00001. 00000 000 /30---172.16.97.0/30
172.16.011 00001. 00000 100 /30---172.16.97.4/30
172.16.011 00010. 00000000 /24---172.16.98.0/24---R8
#area4：
(5)172.16.100 00000. 00000000 /19---172.16.128.0/19
在area4区域划分MA和P2P,2个环回，借3位，但是为了方便，我们借5位
172.16.100 00000. 00000000 /24---172.16.128.0/24---P2P
172.16.100 00001. 00000000 /24---172.16.129.0/24---MA
在area4上有两个主链路我们把MA分成两个，再借6位
172.16.100 00001. 00000 000 /30---172.16.129.0/30
172.16.100 00010. 00000000 /24---172.16.130.0/24---R9
172.16.100 00011. 00000000 /24---172.16.131.0/24---R10
#RIP：
(6)172.16.101 00000.00000000 /19---172.16.160.0/19
两个环回：
172.16.101 00000.00000000 /24---172.16.160.0/24
172.16.101 00001.00000000 /24---172.16.161.0/24

网段划分完了后我们给每个路由器添加IP地址、环回和在有必要的地方配置缺省：

R1:

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 172.16.33.1 24
[R1-GigabitEthernet0/0/0]q
[R1]int l0
[R1-LoopBack0]ip add 172.16.34.1 24

R2:

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 172.16.33.2 24
[R2-GigabitEthernet0/0/0]q
[R2]int l0
[R2-LoopBack0]ip add 172.16.35.1 24

R3:

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 172.16.33.3 24
[R3]int l0
[R3-LoopBack0]ip add 172.16.36.1 24
[R3-Serial4/0/0]ip add 34.0.0.3 24
[R3-Serial4/0/0]q

[R3]ip route-static 0.0.0.0 0 34.0.0.4  #私网进入公网需要配置缺省

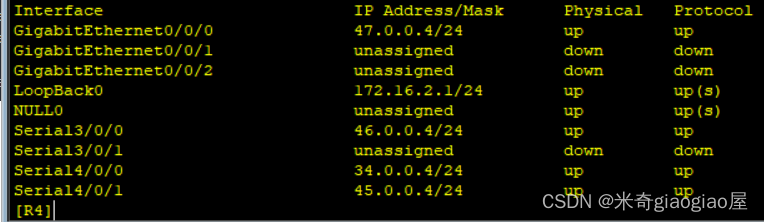

R4:

[R4]int s4/0/0
[R4-Serial4/0/0]ip add 34.0.0.4 24
[R4-Serial4/0/0]q
[R4]int s4/0/1
[R4-Serial4/0/1]ip add 45.0.0.4 24
[R4-Serial4/0/1]q
[R4]int s3/0/0
[R4-Serial3/0/0]ip add 46.0.0.4 24
[R4-Serial3/0/0]q
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 47.0.0.4 24
[R4-GigabitEthernet0/0/0]q
[R4]int l0
[R4-LoopBack0]ip add 172.16.2.1 24

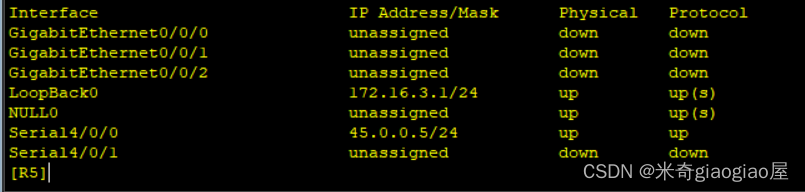

R5:

[R5]int s4/0/0
[R5-Serial4/0/0]ip add 45.0.0.5 24
[R5-Serial4/0/0]q
[R5]int l0
[R5-LoopBack0]ip add 172.16.3.1 24

[R5]ip route-static 0.0.0.0 0 45.0.0.4  #配置缺省

R6:

[R6]int s4/0/0
[R6-Serial4/0/0]ip add 46.0.0.6 24
[R6-Serial4/0/0]q
[R6]int l0
[R6-LoopBack0]ip add 172.16.4.1 24
[R6-LoopBack0]q
[R6]int g0/0/0
[R6-GigabitEthernet0/0/0]ip add 172.16.65.1 30
[R6-GigabitEthernet0/0/0]q

[R6]ip route-static 0.0.0.0 0 46.0.0.4

在这里我们演示一下缺省配置是否成功，下方不演示

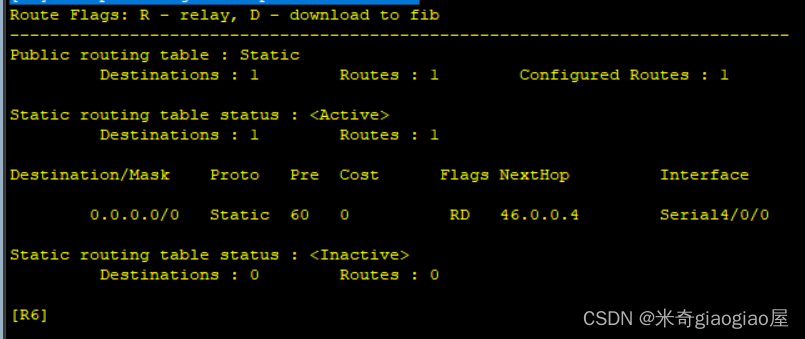

[R6]dis ip routing-table protocol static

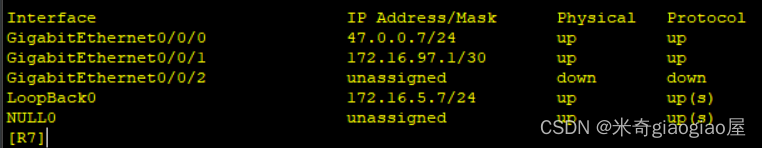

R7:

[R7]int g0/0/0
[R7-GigabitEthernet0/0/0]ip add 47.0.0.7 24
[R7-GigabitEthernet0/0/0]q
[R7]int g0/0/1
[R7-GigabitEthernet0/0/1]ip add  172.16.97.1 30
[R7-GigabitEthernet0/0/1]q
[R7]int l0
[R7-LoopBack0]ip add 172.16.5.7 24

[R7]ip route-static 0.0.0.0 0 47.0.0.4

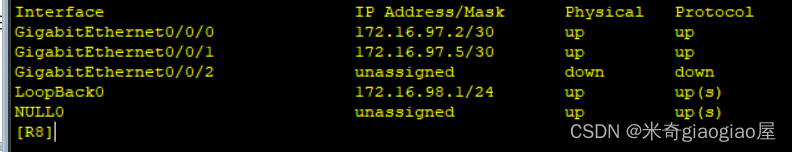

R8:

[R8]int g0/0/0
[R8-GigabitEthernet0/0/0]ip add 172.16.97.2 30
[R8-GigabitEthernet0/0/0]q
[R8]int g0/0/1
[R8-GigabitEthernet0/0/1]ip add 172.16.97.5 30
[R8-GigabitEthernet0/0/1]q
[R8]int l0
[R8-LoopBack0]ip add 172.16.98.1 24
[R8-LoopBack0]q

R9:

[R9]int g0/0/0
[R9-GigabitEthernet0/0/0]ip add 172.16.97.6 30
[R9-GigabitEthernet0/0/0]q
[R9]int g0/0/1
[R9-GigabitEthernet0/0/1]ip add 172.16.129.1 30
[R9-GigabitEthernet0/0/1]q
[R9]int l0
[R9-LoopBack0]ip add 172.16.130.1 24
[R9-LoopBack0]q

R10:

[R10]int g0/0/0
[R10-GigabitEthernet0/0/0]ip add 172.16.129.2 30
[R10-GigabitEthernet0/0/0]q
[R10]int l0
[R10-LoopBack0]ip add 172.16.131.1 24
[R10-LoopBack0]q


R11:

[R11]int g0/0/0
[R11-GigabitEthernet0/0/0]ip add 172.16.65.2 30
[R11-GigabitEthernet0/0/0]q
[R11]int g0/0/1
[R11-GigabitEthernet0/0/1]ip add 172.16.65.5 30
[R11-GigabitEthernet0/0/1]
[R11-GigabitEthernet0/0/1]q
[R11]int l0
[R11-LoopBack0]ip add 172.16.66.1 24

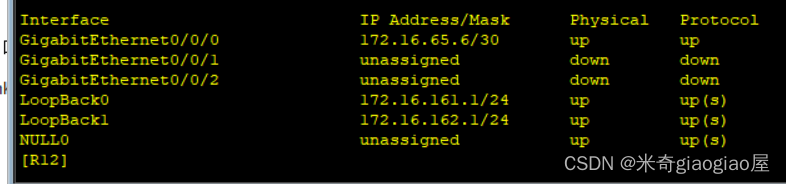

R12:

[R12]int g0/0/0
[R12-GigabitEthernet0/0/0]ip add 172.16.65.6 30
[R12-GigabitEthernet0/0/0]q
[R12]int l0
[R12-LoopBack0]ip add 172.16.161.1 24
[R12-LoopBack0]q
[R12]int l1
[R12-LoopBack1]ip add 172.16.162.1 24
[R12-LoopBack1]q

2、R3-R5、R6、R7为MGRE环境，R3为中心站点；

R3:

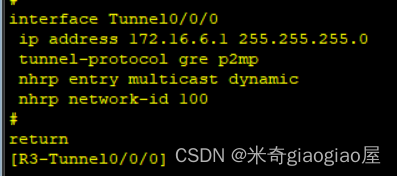

[R3]int Tunnel 0/0/0  #创建隧道
[R3-Tunnel0/0/0]ip add 172.16.6.1 24     #添加隧道IP
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp     #定义隧道接口类型为MGRE
[R3-Tunnel0/0/0]source 34.0.0.3
[R3-Tunnel0/0/0]nhrp network-id 100          #定义NHRP的域编号
[R3-Tunnel0/0/0]nhrp entry multicast dynamic  #开启隧道接口伪广播，位ospf做准备

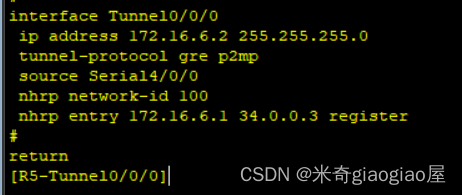

R5:

[R5]int Tunnel 0/0/0
[R5-Tunnel0/0/0]ip add 172.16.6.2 24
[R5-Tunnel0/0/0]tunnel-protocol gre p2mp
[R5-Tunnel0/0/0]source s4/0/0
[R5-Tunnel0/0/0]nhrp entry 172.16.6.1 34.0.0.3 register
[R5-Tunnel0/0/0]nhrp network-id 100

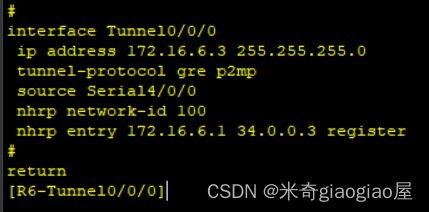

R6:

[R6]int Tunnel 0/0/0
[R6-Tunnel0/0/0]ip add 172.16.6.3 24
[R6-Tunnel0/0/0]tunnel-protocol gre p2mp
[R6-Tunnel0/0/0]source s4/0/0
[R6-Tunnel0/0/0]nhrp entry 172.16.6.1 34.0.0.3 register
[R6-Tunnel0/0/0]nhrp network-id 100

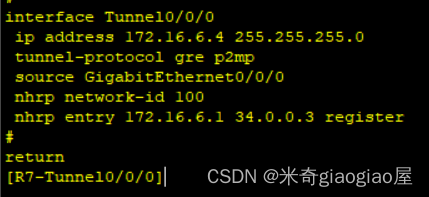

R7:

[R7]int Tunnel 0/0/0
[R7-Tunnel0/0/0]ip add 172.16.6.4 24
[R7-Tunnel0/0/0]source g0/0/0
[R7-Tunnel0/0/0]tunnel-protocol gre p2mp
[R7-Tunnel0/0/0]nhrp entry 172.16.6.1 34.0.0.3 register
[R7-Tunnel0/0/0]nhrp network-id 100

配置OSPF将私网宣告到隧道里面：

在宣告时宣告私网和隧道，然后改变接口网络类型为广播

R3:

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]net 172.16.6.0 0.0.0.255
[R3-ospf-1]a 1
[R3-ospf-1-area-0.0.0.1]network 172.16.33.0 0.0.0.255
[R3-Tunnel0/0/0]ospf network-type broadcast

在ospf中选举中我们需要修改分支站点DR的优先级，不然选举混乱

R5:

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]a 0
[R5-ospf-1-area-0.0.0.0]net 172.16.3.1 0.0.0.0
[R5-ospf-1-area-0.0.0.0]net 172.16.6.0 0.0.0.255
[R5-Tunnel0/0/0]ospf network-type broadcast
[R5-Tunnel0/0/0]ospf dr-priority 0

R6:

[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]a 0
[R6-ospf-1-area-0.0.0.0]net 172.16.4.1 0.0.0.0
[R6-ospf-1-area-0.0.0.0]net 172.16.6.0 0.0.0.255
[R6-ospf-1]a 2
[R6-ospf-1-area-0.0.0.2]net 172.16.65.0 0.0.0.3
[R6-Tunnel0/0/0]ospf network-type broadcast
[R6-Tunnel0/0/0]ospf dr-priority 0

R7:

[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]a 0
[R7-ospf-1-area-0.0.0.0]network 172.16.5.1 0.0.0.0
[R7-ospf-1-area-0.0.0.0]net 172.16.6.0 0.0.0.255
[R7-ospf-1-area-0.0.0.0]q
[R7-ospf-1]q
[R7]int Tunnel 0/0/0
[R7-ospf-1]a 3
[R7-ospf-1-area-0.0.0.3]net 172.16.97.0 0.0.0.3
[R7-Tunnel0/0/0]ospf network-type broadcast
[R7-Tunnel0/0/0]ospf dr-priority 0

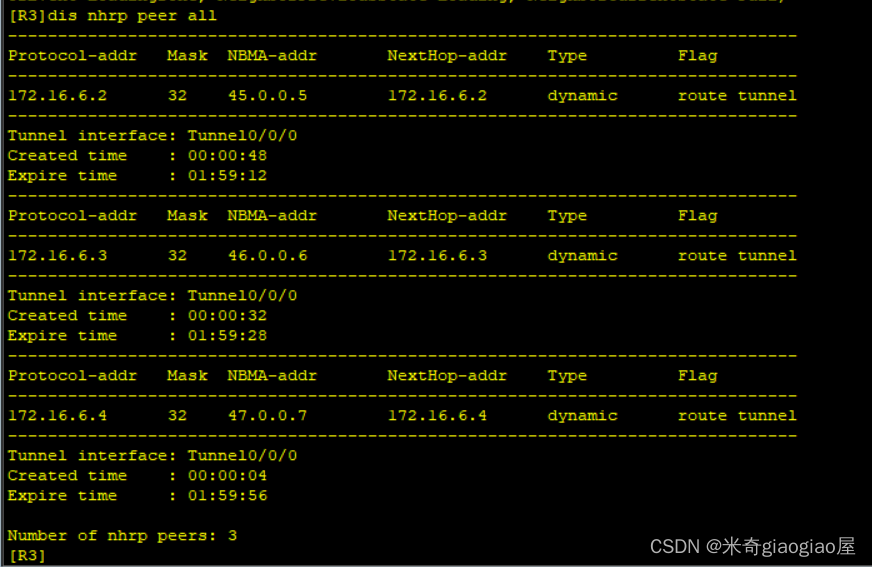

查看nhrp表：

R3]dis nhrp peer all

查看邻居表：

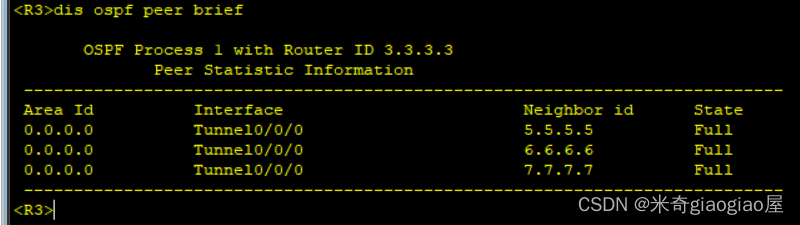

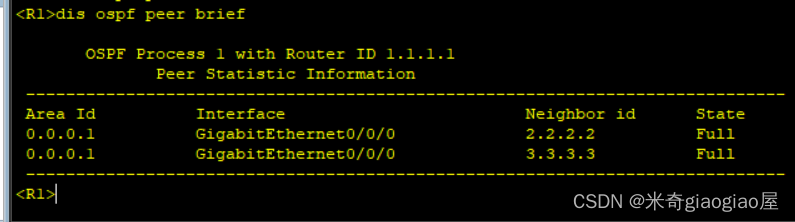

<R3>dis ospf peer brief

下一我们需要使用ospf协议让area 1，area2，area3，riip协议对rip区域以及ospf不规则区域area 4上的 都要学习到

area1：

在对应区域宣告网段和环回

R1:

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]a 1
[R1-ospf-1-area-0.0.0.1]net 172.16.33.0 0.0.0.255
[R1-ospf-1-area-0.0.0.1]net 172.16.34.0 0.0.0.255
[R1-ospf-1-area-0.0.0.1]q

R2:

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]a 1
[R2-ospf-1-area-0.0.0.1]net 172.16.33.0 0.0.0.255
[R2-ospf-1-area-0.0.0.1]net 172.16.35.0 0.0.0.255

area2：

R11：

[R11]ospf 1 router-id 11.11.11.11
[R11-ospf-1]a 2
[R11-ospf-1-area-0.0.0.2]net 172.16.65.0 0.0.0.3
[R11-ospf-1-area-0.0.0.2]net 172.16.65.4 0.0.0.3
[R11-ospf-1-area-0.0.0.2]net 172.16.66.0 0.0.0.255

R12:

[R12]ospf 1 router-id 12.12.12.12
[R12-ospf-1]a 2
[R12-ospf-1-area-0.0.0.2]network 172.16.65.4 0.0.0.3

area3：

R8:

[R8]ospf 1 router-id 8.8.8.8
[R8-ospf-1]a 3
[R8-ospf-1-area-0.0.0.3]net 172.16.97.0 0.0.0.3
[R8-ospf-1-area-0.0.0.3]net 172.16.97.4 0.0.0.3
[R8-ospf-1-area-0.0.0.3]net 172.16.98.0 0.0.0.255

R9：

[R9]ospf 1 router-id 9.9.9.9
[R9-ospf-1]a 3
[R9-ospf-1-area-0.0.0.3]ne
[R9-ospf-1-area-0.0.0.3]network 172.16.97.4 0.0.0.3

area4：（区域4都在OSPF 2 进程下）

R9：

[R9]ospf 2 router-id 9.9.9.9
[R9-ospf-1]a 4
[R9-ospf-1-area-0.0.0.4]net 172.16.129.0 0.0.0.3
[R9-ospf-1-area-0.0.0.4]net 172.16.130.0 0.0.0.255

R10:

[R10]ospf 2 router-id 10.10.10.10
[R10-ospf-2]a 4
[R10-ospf-2-area-0.0.0.4]net 172.16.129.0 0.0.0.3
[R10-ospf-2-area-0.0.0.4]net 172.16.131.0 0.0.0.255

rip：

[R12]rip 1
[R12-rip-1]un
[R12-rip-1]undo summary
[R12-rip-1]v 2
[R12-rip-1]net 172.16.0.0

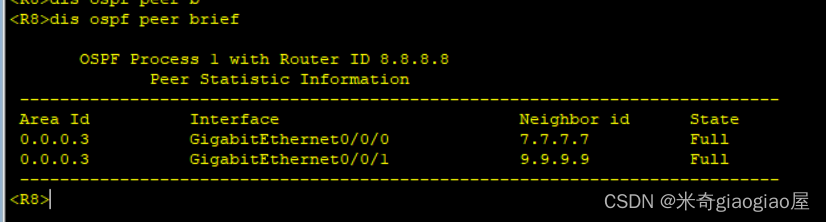

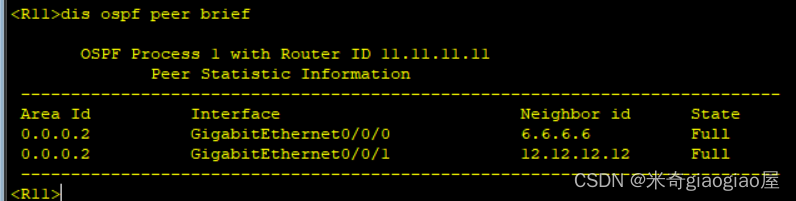

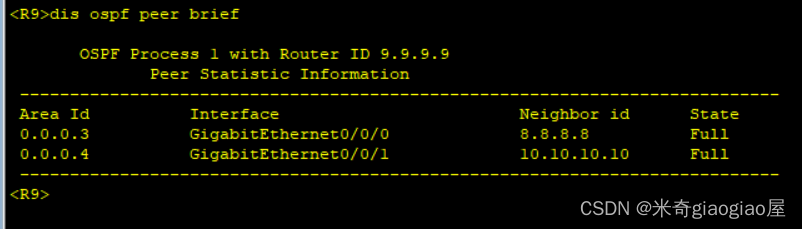

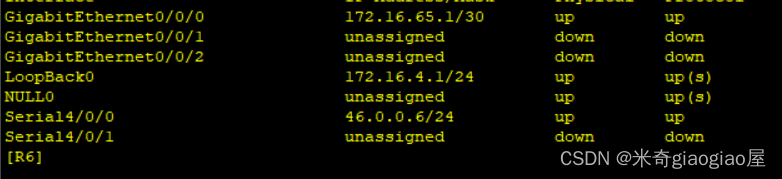

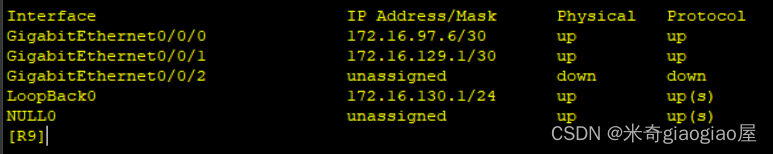

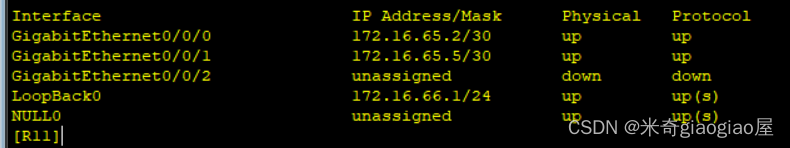

查看宣告后的邻居表：

R1：

R8:

R9:

R11:

不规则区域我们使用重发布(路由引入)在运行不同协议或不同进程的边界设备（ASBR --- 自治系统边界路由器，协议边界路由器）上，将一种协议按照另一种协议的规则发布出去

R9:

[R9]ospf 1
[R9-ospf-1]import-route ospf 2
[R9-ospf-1]q
[R9]ospf 2
[R9-ospf-2]import-route ospf 1
[R9-ospf-2]

R12:

[R12]ospf 1
[R12-ospf-1]import-route rip 1

查看域外路由学习情况：

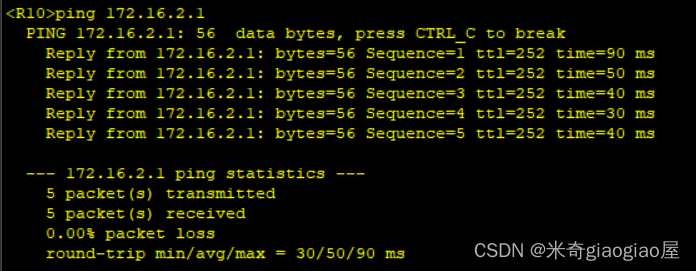

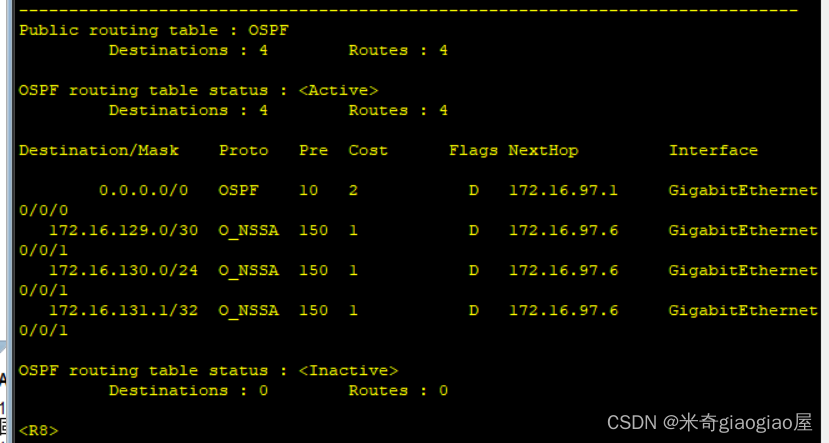

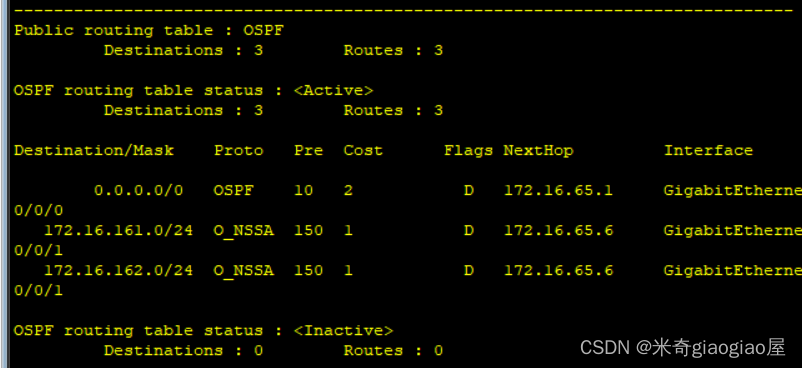

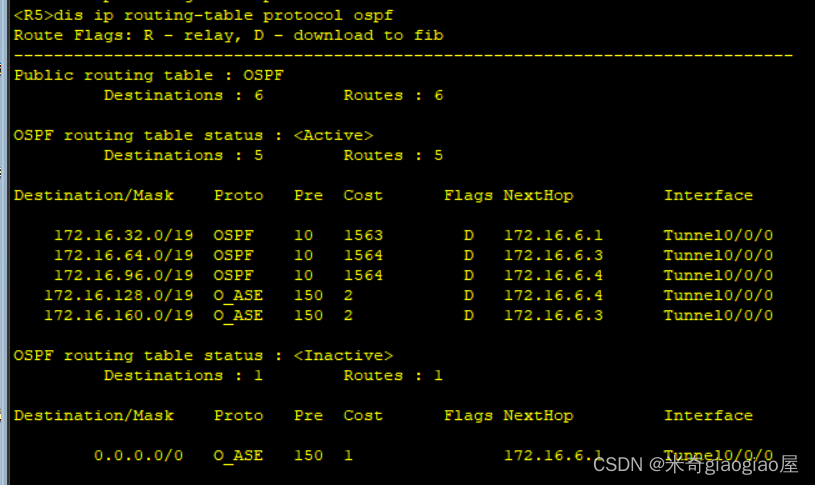

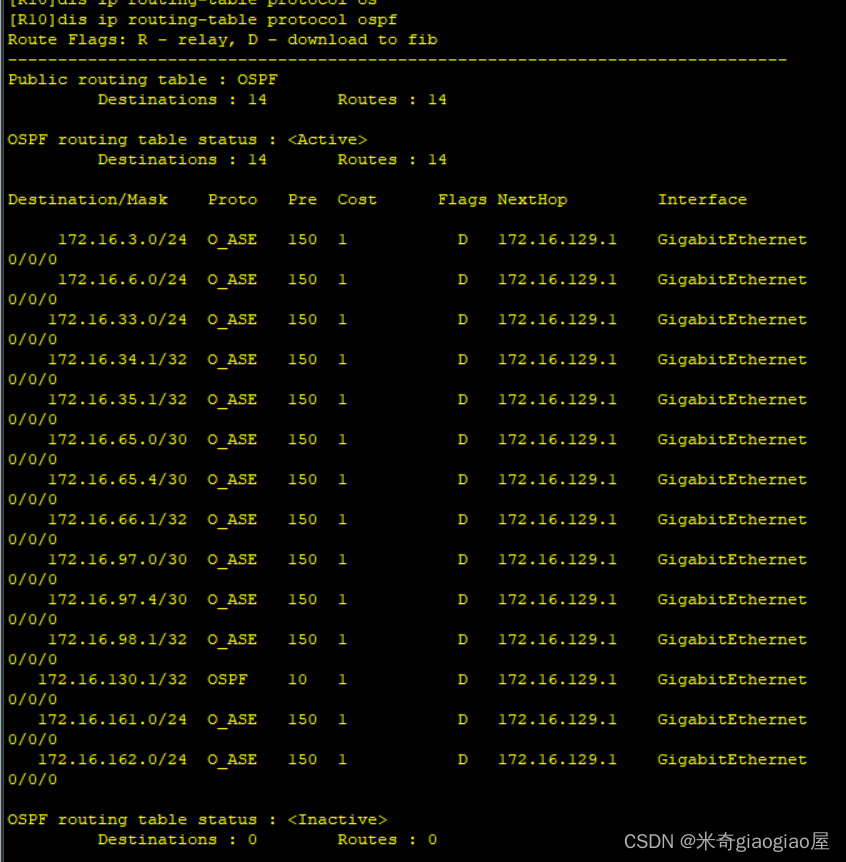

[R10]dis ip routing-table protocol ospf

这块我们先做减少LSR的更新，路由条目的数量和手工汇总，方便做nat

5、减少LSA的更新量，减少路由表的条目数量，加快收敛，保障更新安全；

area 1:

        R1:

[R1]ospf 1
[R1-ospf-1]a 1
[R1-ospf-1-area-0.0.0.1]stub no-summary   #完全末梢区域

        R2:

[R2]ospf 1
[R2-ospf-1]a 1
[R2-ospf-1-area-0.0.0.1]stub no-summary

       R3:

[R3]ospf 1
[R3-ospf-1]a 1
[R3-ospf-1-area-0.0.0.1]stub no-summary

area 2:

        R6:

[R6]ospf 1
[R6-ospf-1]a 2
[R6-ospf-1-area-0.0.0.2]nssa no-summary  #完全非纯末梢区域

        R11:

[R11]ospf 1
[R11-ospf-1]a 2
[R11-ospf-1-area-0.0.0.2]nssa no-summary

        R12:

[R12]ospf 1
[R12-ospf-1]a 2
[R12-ospf-1-area-0.0.0.2]nssa no-summary

area 3:

        R7:

[R7]ospf 1
[R7-ospf-1]a 3
[R7-ospf-1-area-0.0.0.3]nssa no-summary

        R8:

[R8]ospf 1
[R8-ospf-1]a 3
[R8-ospf-1-area-0.0.0.3]nssa no-summary

        R9:

[R9]ospf 1
[R9-ospf-1]a 3
[R9-ospf-1-area-0.0.0.3]nssa no-summary

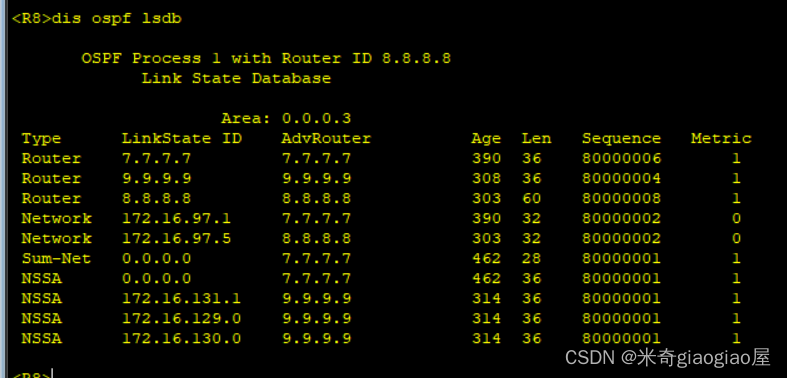

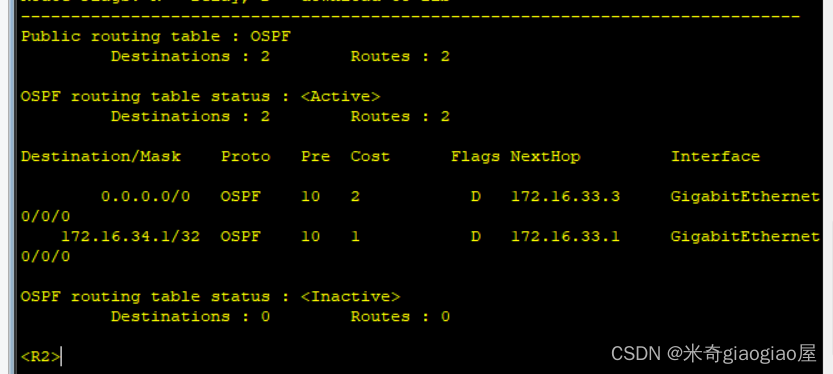

查看每个区域lsa:

area0：

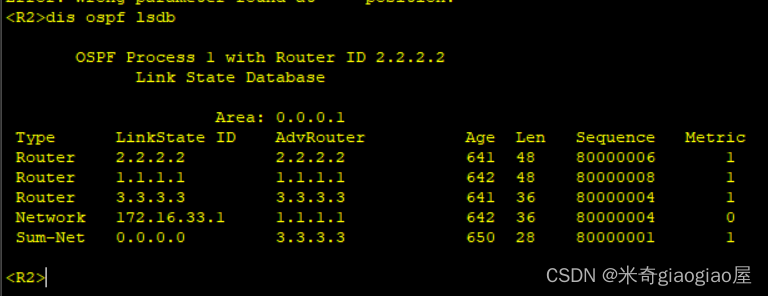

dis ospf lsdb

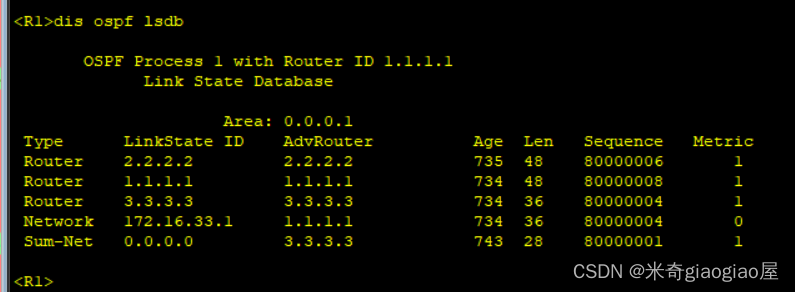

R1:

R2:

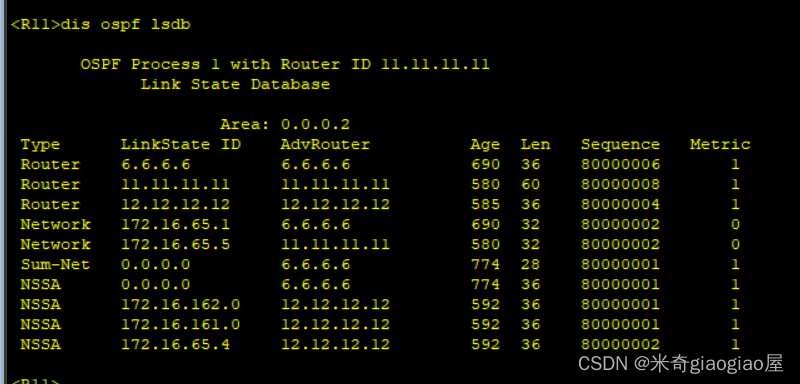

area 2:

R11:

area3:

R8

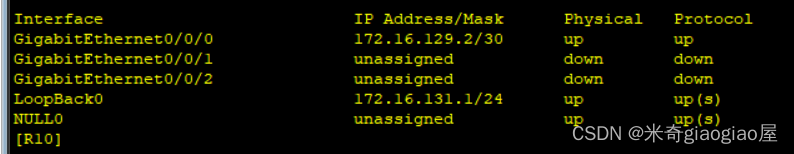

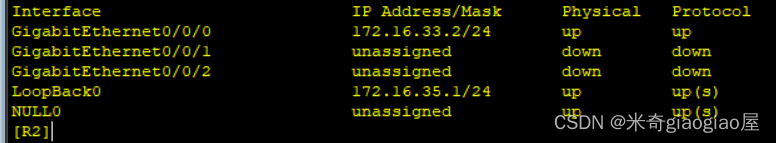

查看路由条目：

dis ip routing-table protocol ospf

area 1:

R1:

R2:

area 2:

R11:

area 3:

R8:

接下来进行区域聚合：

R3:

[R3]ospf 1
[R3-ospf-1]a 1
[R3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.224.0

R6:

[R6]ospf 1
[R6-ospf-1]a 2
[R6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.224.0

R7:

[R7]ospf 1
[R7-ospf-1]a 3
[R7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.224.0

R9:

[R9]ospf 1
[R9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0

R12:

[R12]ospf 1
[R12-ospf-1]asbr-summary 172.16.160.0 255.255.224.0

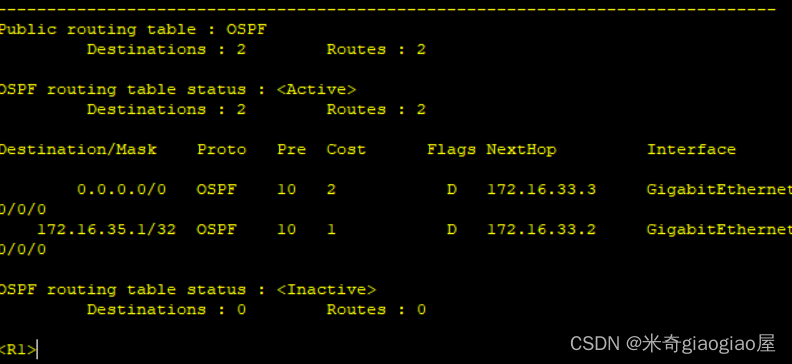

查看路由条路：

dis ip routing-table protocol ospf

4、所有设备均可访问R4的环回；

R4处在公网上，其他的在私网，这里我们使用nat技术

注意：把默认缺省引入到OSPF

R3:

[R3-ospf-1]default-route-advertise always   #在R3上把默认缺省引入到OSPF
[R3]acl 2000
[R3-acl-basic-2000]rule permit source 172.16.32.0 0.0.31.255
[R3-acl-basic-2000]q
[R3]int Serial 4/0/0
[R3-Serial4/0/0]nat outbound 2000

R6:

[R6]ospf 1
[R6-ospf-1]default-route-advertise always
[R6-ospf-1]q
[R6]acl 2000
[R6-acl-basic-2000]rule permit source 172.16.64.0 0.0.31.255
[R6-acl-basic-2000]q
[R6]int s4/0/0
[R6-Serial4/0/0]nat outbound 2000

R7:

[R7]ospf 1
[R7-ospf-1]default-route-advertise always
[R7-ospf-1]q
[R7]acl 2000
[R7-acl-basic-2000]rule permit source 172.16.128.0 0.0.31.255
[R7]int g0/0/0
[R7-GigabitEthernet0/0/0]nat outbound 2000

R9:

[R9]ospf 2
[R9-ospf-2]default-route-advertise always

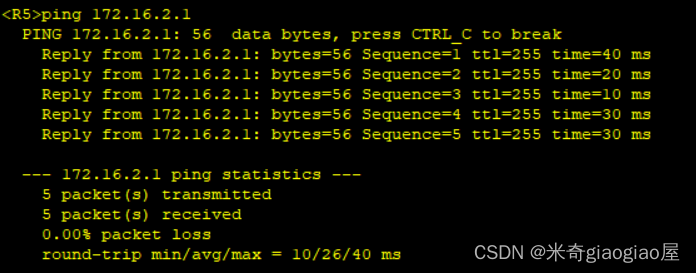

使用R1私网测试R4公网的环回：

使用R10私网测试R4公网的环回：

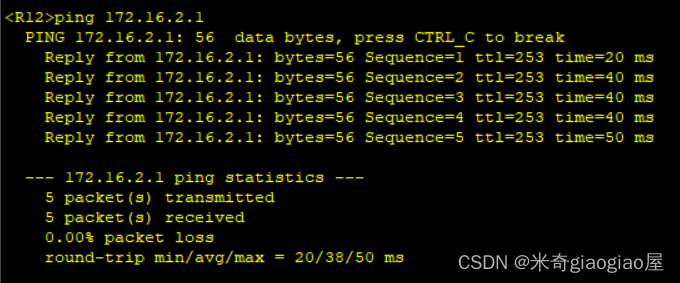

使用R12私网测试R4公网的环回：

使用R5私网测试R4公网的环回：

nat做完全网可达，公私网也通了

加快收敛

可以使用修改hello包的时间：

[R5-Serial4/0/0]ospf timer hello ?
  INTEGER<1-65535>  Second(s)

更新安全性：

[R3]ospf 1
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher ?

OSPF大型实战型综合实验案例珍藏版
02-27
OSPF大型实战型综合实验案例珍藏版
[OSPF大综合实验]ospf基本特性、高级特性、特殊区域。
xiaomi11133的博客
11-09 196
ospf的基本特性、高级特性，配置，特殊区域。
OSPF高级特性（华为设备）
tushanpeipei的博客
12-30 5647
OSPF的认证机制： 接口认证和区域认证同时开启时，接口认证优于区域认证。如下图： R1和R2之间开启链路认证： 认证的方式有多种，例如md5，keychain等，这里我们用md5进行认证： ospf authentication-mode md5 1 cipher xxx 当我们配置完一边时，另外一边检测到对方开启的认证，自己没开启，不会进行识别，当hello包老化后就会断掉连接，同理，本端也会因为对方发送的报文中没有加密认证，不接收，当hello包老化后断开连接。 我们可以抓包查看OSPF报文的加
OSPF高级配置实验
qq_45682385的博客
10-24 762
OSPF高级配置实验 一.实验环境 实验环境：gns3，c2691路由器 二.实验拓扑图 三.实验步骤 因为路由器比较多，我们一个个来。R1配置 接下来配置R2 由于R2下面还有两个网段。所以我们还得做一个静态路由。 我们还得将R2下面的两个网段宣告一下，一个直连一个非直连。 接下来配置R3ip地址 然后我们先把默认路由配置好 然后我们把网段分配area 注意这里还有一个70段的网段，为了方便我...
动态路由（四）OSPF高级配置 重分发 虚链路 理论
Gengchenchen的博客
11-06 564
OSPF高级配置 重分发 虚链路 理论一、路由重分发（一）、理解路由重分发（二）、路由重分发的考虑二、OSPF重分发路由（一）、重分发到OSPF域中路由的路径类型（二）、路由器有两条到达外部目的网络的路径E1、E2三、NSSA区域（一）、NSSA区域是OSPF RFC的补遗（二）、OSPF链路状态通告四、高级配置命令OSPE路由重分发配置命令非纯末梢区域配置命令五、OSPF小结（一）、常见的6种LSA（二）、每一种区域中允许泛洪的LSA（三）、OSPF的路径类型（四）、OSPF的路径类型的优先级六、OSP
OSPF 高级实验
weixin_38170255的博客
04-13 428
一、环境准备 1. 软件：GNS3 2. 路由：c7200 二、实验操作 实验要求： 1、理解OSPF虚链路原理及何时需要使用虚链路。 2、掌握OSPF虚链路配置方法。 3、掌握OSPF的外部汇总路由类型及计算方法。 4、掌握OSPF外部路由汇总配置。 5、掌握OSPF末节（Stub）区域及完全末节区域特点。 6、掌握OSPFStub区...
OSPF高级特性
秋风、叶博客
05-18 730
OSPF高级特性 LSA详解 Type1_LSA 定义：Router LSA，描述区域内部与路由器直连的信息，仅在区域内部传输。 LS ID：发出改LSA的路由器的Router-id Adv Rtr：始发路由器，产生该LSA的路由器的 router-id‘ Link-type：链路类型，描述该链路的二层类型 Tracert ： 链路类型，广播网络 link-id： 本网段DR的IP地址
第四章作业
C0031129的博客
04-16 990
1、R4为ISP，其上只配置IP地址；R4与其他所直连设备间均使用公有IP；2、R3-R5、R6、R7为MGRE环境，R3为中心站点；3、整个OSPF环境IP基于172.16.0.0/16划分；除了R12有两个环回，其他路由器均有一个环回IP4、所有设备均可访问R4的环回；5、减少LSA的更新量，加快收敛，保障更新安全；6、全网可达；
OSPF综合实验
2302_76218258的博客
04-21 1167
1.全网通（R1 ping R4环回 R1 ping R5环回 R1 ping R10环回 R1 ping R12环回）（2）.考虑优化选择多进程双向重发布——在R9上删除area4的宣告进入OSPF进程2，将进程1和进程2互相发布到对方的OSPF进程中。3.配置MGRE R3作为中心站点 R5-R6-R7作为分支站点。2、R3-R5、R6、R7为MGRE环境，R3为中心站点；5.配置汇总后空接口防环（R-3-6-7-9-12都配置）
华为-HCNP-ospf-综合实验-大图-知识点回顾-复习-路由交换-by LeeSir.rar
02-09
在实验中，我们通常会模拟实际网络环境，设置多台路由器进行交互，以学习和验证OSPF的基本概念和高级特性。在这个综合实验中，由LeeSir指导的"11台路由器的综合拓扑"提供了丰富的实践平台，帮助学员熟悉路由器的配置...
OSPF和NAT综合实验
09-30
### OSPF与NAT综合实验知识点解析 #### 1. OSPF基础概念及配置 **OSPF（Open Shortest Path First）**是一种链路状态路由协议，主要用于在大型网络中进行路由选择。它通过建立一个详细的网络拓扑图来决定最佳路径...
华为HCNP OSPF综合实验精讲与复习指南
### OSPF高级特性 1. **多区域配置**: 如何在OSPF中配置多个区域，区域间的路由器如何工作，以及区域间的路由信息如何传递。 2. **虚拟链路**: 在无法物理连接到骨干区域的区域中，如何通过虚拟链路来保证区域间的...
实验03-OSPF高级实验
ytdd66的博客
03-19 442
R1] display ospf verbose //查看 OSPF 信息，定位到区域一内容。
OSPF高级综合实验
最新发布
qianshang233的博客
07-28 631
1、R4为ISP，其上只配置IP地址；R4与其他所直连设备间均使用公有IP； 2、R3-R5、R6、R7为MGRE环境，R3为中心站点； 3、整个OSPF环境IP基于172.16.0.0/16划分；除了R12有两个环回，其他路由器均有一个环回IP 4、所有设备均可访问R4的环回； 5、减少LSA的更新量，加快收敛，保障更新安全； 6、全网可达；
网络技术（十四）ospf进阶篇（高级）
云来云去的博客
04-19 1368
一、基础知识 1.1 二、实验 2.1实验拓扑 2.2实验思路 根据拓扑图， 2.3实验步骤 2.4实验难点 2.5抓包验证
第三章 OSPF高级
璀云霄的博客
07-15 1602
第3章 OSPF高级
OSPF高级特性——控制OSPF路由信息（LSA过滤、OSPF过载）
m0_49864110的博客
10-21 4673
1、2类LSA过滤接口下过滤华为设备配置：ospf filter-lsa-out all3类LSA过滤接口下过滤华为设备配置：ospf filter-lsa-out summary路由所属的区域中过滤华为设备配置：filter [acl/ip-prefix] import/export通过汇总的方式过滤华为设备配置：abr-summary 汇总后的路由 not-advertise在ABR设备的OSPF进程中过滤。
OSPF高级配置
一起努力共同进步，为了未来一起奋斗吧！
11-02 1316
ospf高级应用讲解（重分发，地址汇总，末梢，）
OSPF高级特性——LSA-3（Network Summary LSA）的过滤、路由协议——管理距离的修改、外部路由的metric值的修改
qq_62311779的博客
02-18 1431
过滤LSA-3简介： 该命令用来在ABR上作summary lsa过滤，如果是骨干区域(非骨干区域)，就防止从其他非骨干区域(骨干区域)转换到该区域符合特定条件的summary lsa生成，过滤彻底。对应IOS命令为: ABR(config)#ip prefix-list bbb seq 1 deny 67.1.1.0/24 // 写一个前缀列表，deny LSA-3的路由 ABR(config)#ip prefix-list bbb seq 2 permit 0.0.0.0/0 le 32 /.
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
