OSPF基础实验IP01

一、实验拓扑

二、实验需求

1、按照图示配置IP地址

2、R1，R2，R3运行OSPF使内网互通，所有接口（公网接口除外）全部宣告进 Area 0；要求使用环回口作为Router-id

3、业务网段不允许出现协议报文

4、R4模拟互联网，内网通过R1连接互联网，在R1上配置默认路由并引入到OSPF

5、R1上配置EASY IP，只允许业务网段访问互联网

6、要求业务网段访问互联网流量经过R3，R2，R1

三、实验步骤

1、按照图示配置IP地址,环回地址可写可不写

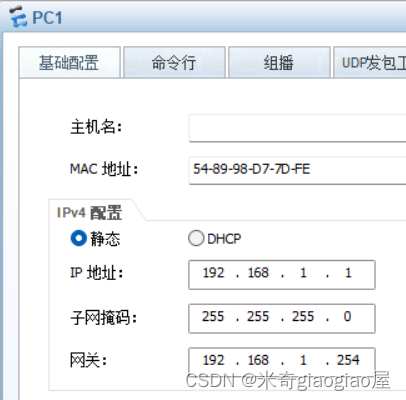

PC1:

R1:

[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 10.1.1.1 24
[R1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip add 10.2.2.1 24
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 200.1.1.1 24
[R1]int l0
[R1-LoopBack0]ip add 1.1.1.1 32

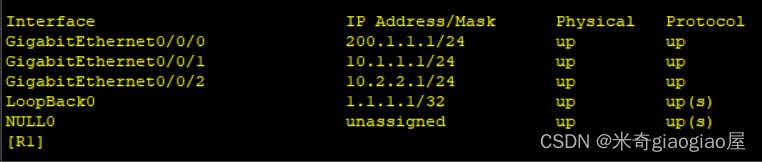

[R1]dis ip interface brief

R2:

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 10.1.1.2 24
[R2-GigabitEthernet0/0/0]q
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 10.3.3.2 24
[R2-GigabitEthernet0/0/1]q
[R2]int l0
[R2-LoopBack0]ip add 2.2.2.2 32
[R2-LoopBack0]q

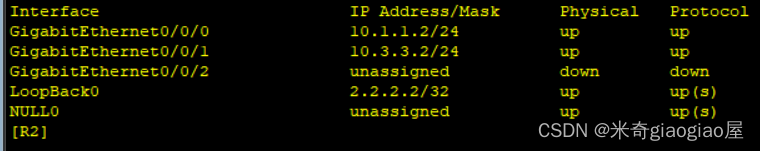

[R2]dis ip interface brief

R3:

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 10.2.2.3 24
[R3-GigabitEthernet0/0/0]q
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 10.3.3.3 24
[R3-GigabitEthernet0/0/1]q
[R3]int g0/0/2
[R3-GigabitEthernet0/0/2]ip add 192.168.1.254 24
[R3]int l0
[R3-LoopBack0]ip add 3.3.3.3 32

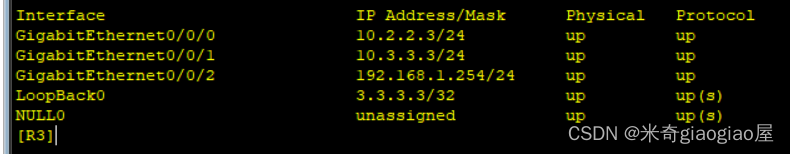

[R3]dis ip interface brief

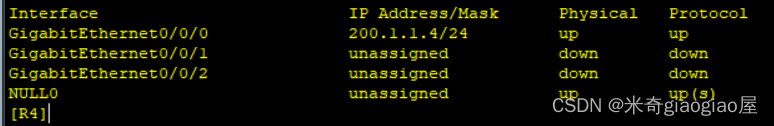

R4:

[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 200.1.1.4 24

2、R1，R2，R3运行OSPF使内网互通，所有接口（公网接口除外）全部宣告进 Area 0；要求使用环回口作为Router-id

创建OSPF进程，手动指定环回口地址为Router-id，把所有内网接口宣告进area 0

R1:

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 10.2.2.0 0.0.0.255

R2:

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]a 0
[R2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 10.3.3.0 0.0.0.255

R3:

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]network 10.3.3.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 10.2.2.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

宣告完后：这里以R1为例查看都学到了，R2和R3都同理

<R1>dis ip routing-table protocol ospf

3、业务网段不允许出现协议报文

把 R3 连接业务网段的g0/0/2口配置为静默接口，防止协议报文冲击业务网段

[R3]ospf 1
[R3-ospf-1]silent-interface g0/0/2

4、R4模拟互联网，内网通过R1连接互联网，在R1上配置默认路由并引入到OSPF

这样就可使内网中其他路由器能访问到R1上的公网地址

步骤 1：在R1上配置默认路由，下一跳指向为 200.1.1.4

[R1]ip route-static 0.0.0.0 0 200.1.1.4

步骤 2：在R1上把默认路由引入到OSPF

[R1-ospf-1]default-route-advertise always

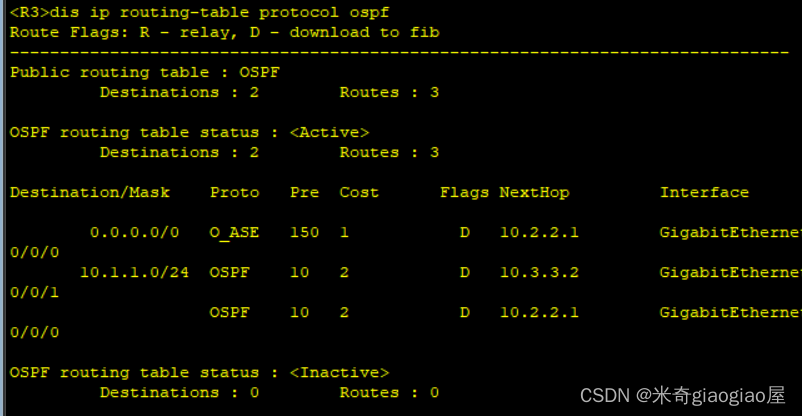

效果测试：在R2和R3上查看路由表，发现已经有了默认路由，路由来源是O_ASE2，说明是从OSPF学习到的外部路由

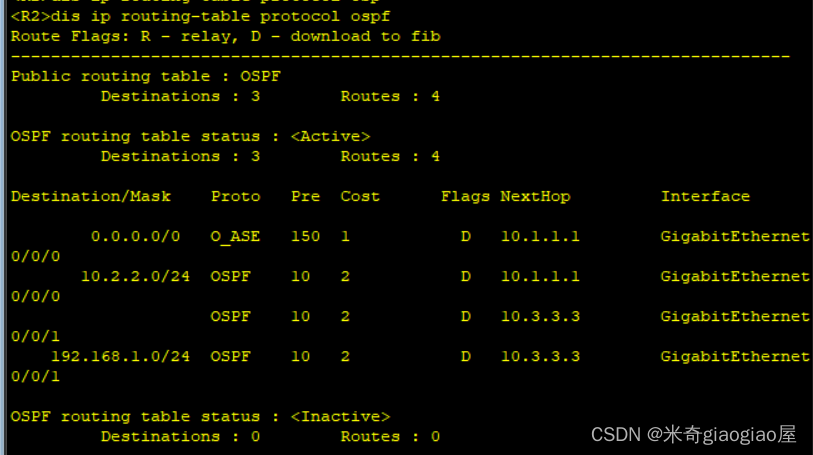

<R2>dis ip routing-table protocol ospf

5、R1上配置EASY IP，只允许业务网段访问互联网

R1：

[R1]acl 2000
[R1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]nat outbound 2000

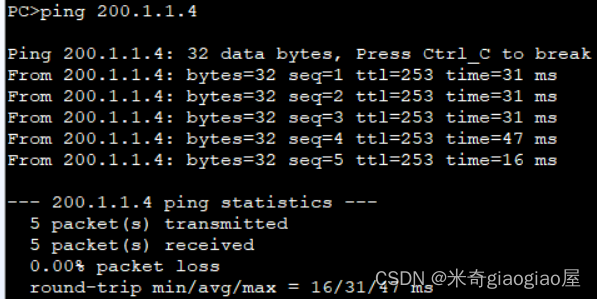

6、要求业务网段访问互联网流量经过R3，R2，R1

按照OSPF选路规则，内网各链路Cost一致，业务网段到互联网的流量会优先选择路由经过R3，R1，而不会经过R2

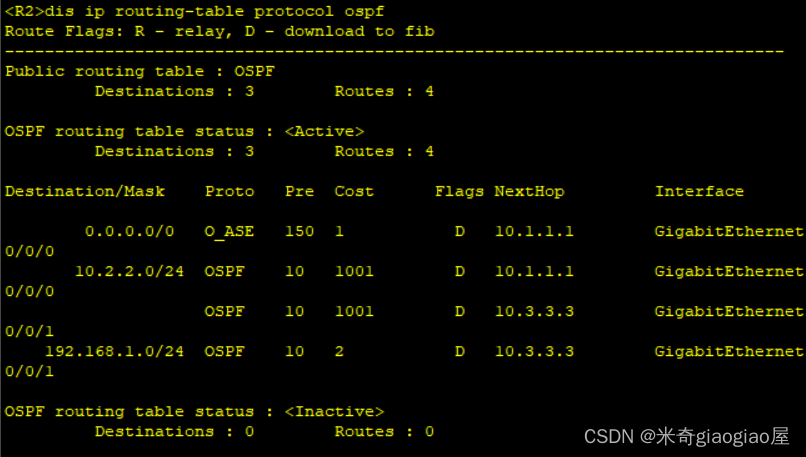

要想使流量经过R2，就需要通过修改链路Cost，使R1-R3的Cost比R1-R2-R3的Cost大，这里把R1-R3的Cost修改为1000，来影响OSPF选路

在这里我们需要修改路由的cost值：1000

为了让R3---R2---R1

R1：

[R1]int g0/0/2
[R1-GigabitEthernet0/0/2]ospf cost 1000

R3：

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ospf cost 1000
