OSPF高级综合实验

实验报告

一 实验要求

1、R4为ISP，其上只配置IP地址；R4与其他所直连设备间均使用公有IP；

2、R3-R5、R6、R7为MGRE环境，R3为中心站点；

3、整个OSPF环境IP基于172.16.0.0/16划分；除了R12有两个环回，其他路由器均有一个环回IP

4、所有设备均可访问R4的环回；

5、减少LSA的更新量，加快收敛，保障更新安全；

6、全网可达；

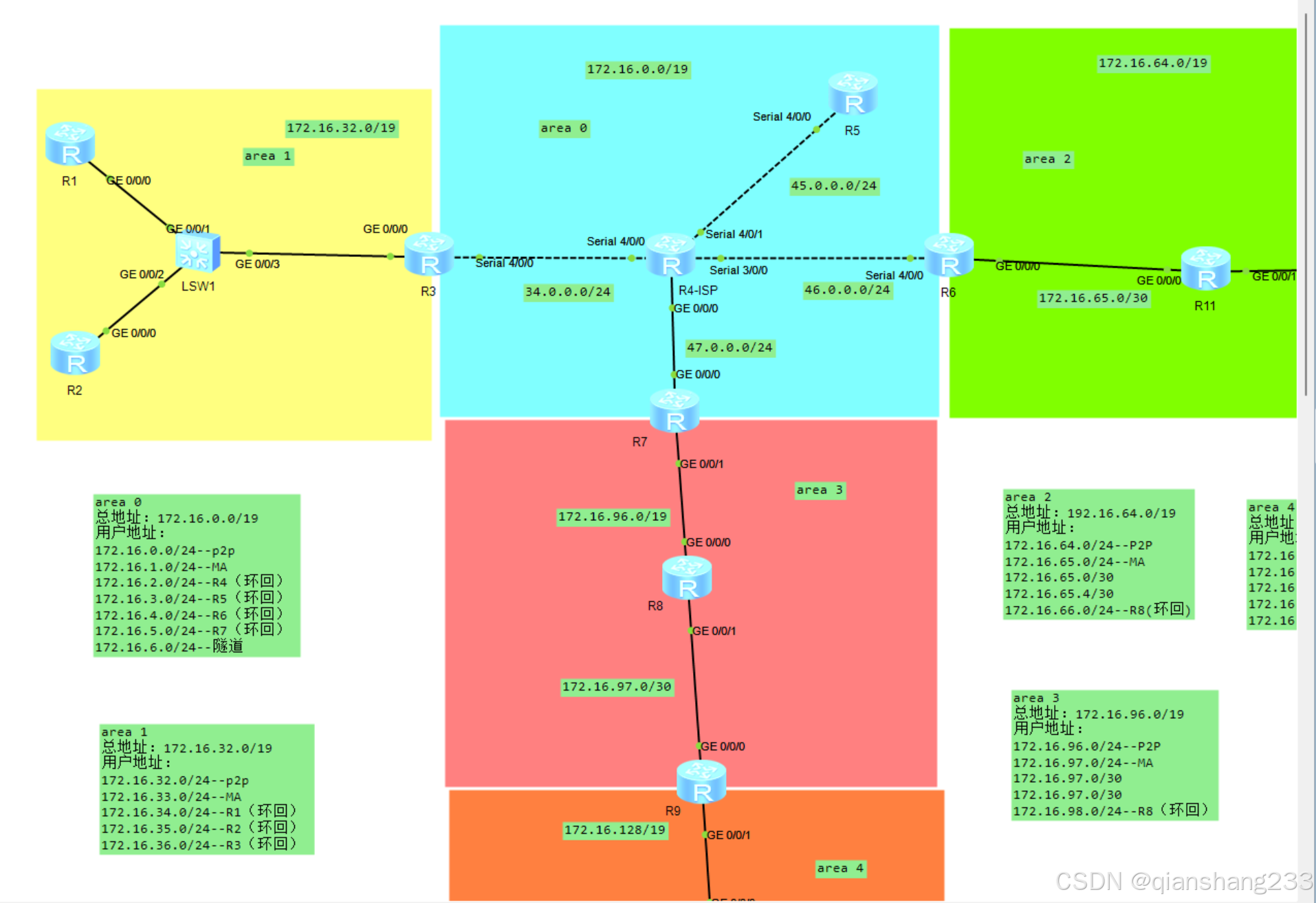

二 实验拓补

三 实验思路

1.我们首先对IP进行划分，划分出各个区域的ip分段，并借位划出环回（用户地址）

2.通过配置静态缺省及ospf 使得内网互通，公网互通

3.搭建MGRE环境 并实现全网互通

4.配置NAT，优化线路 最后全网可达

四 实验配置

首先，我们进行IP配置

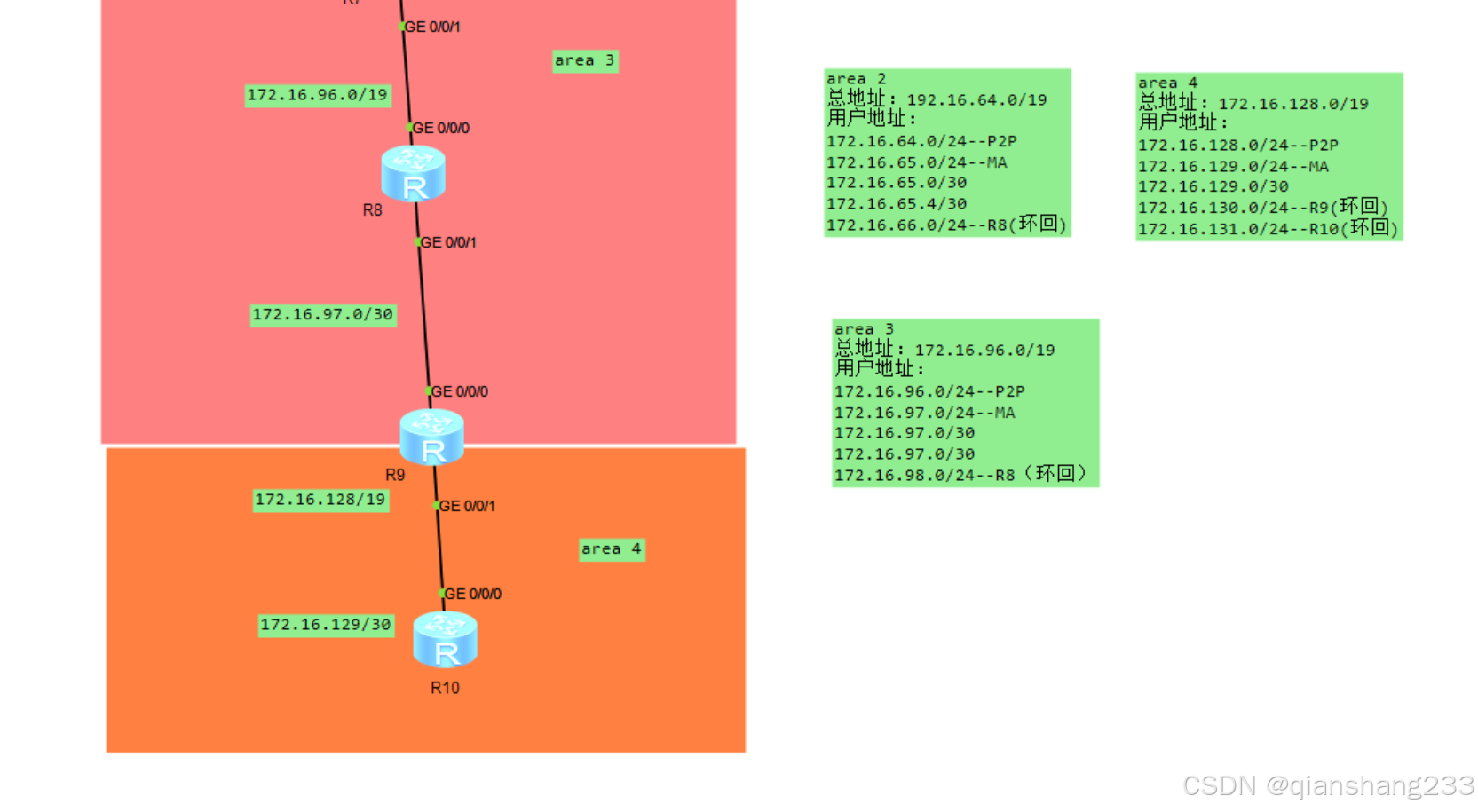

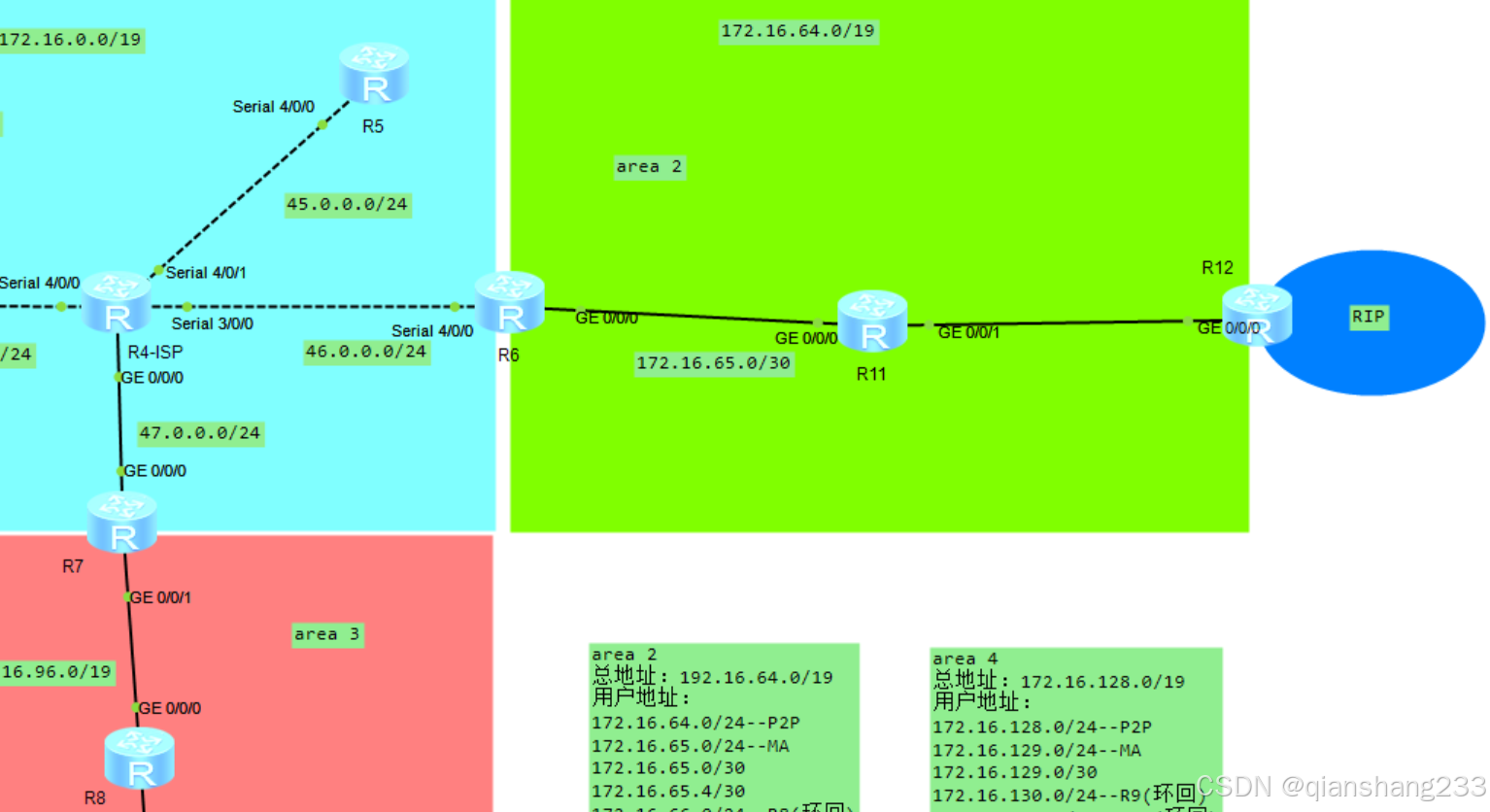

先对IP进行划分，入上拓展图

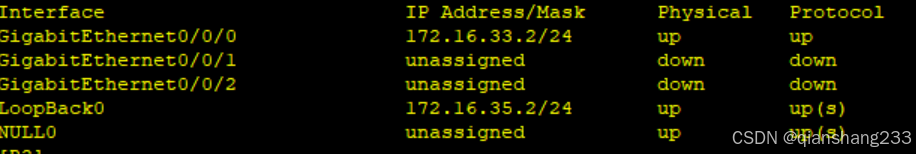

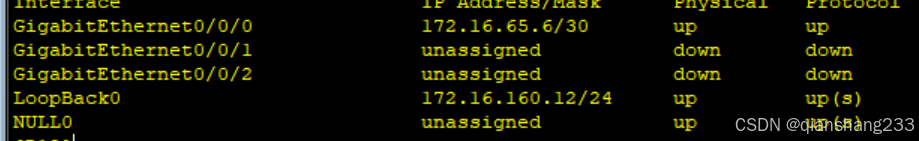

配置IP查看如下：

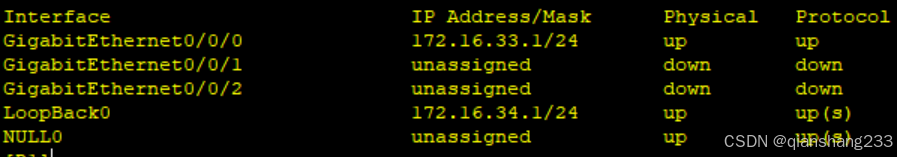

R1

R2

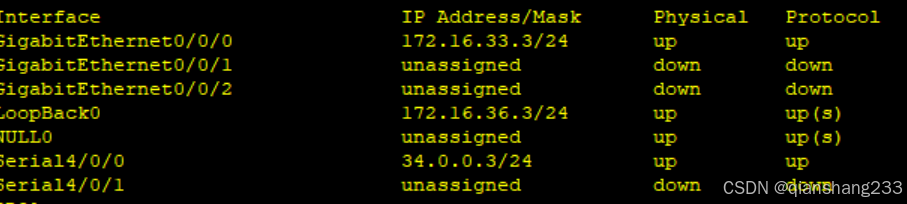

R3

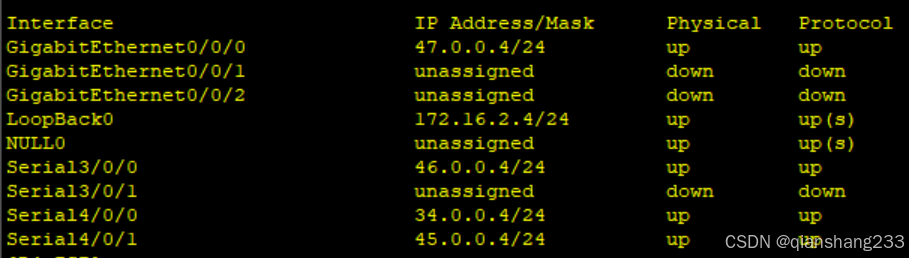

R4

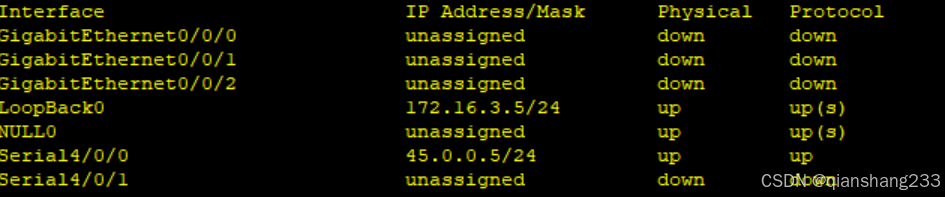

R5

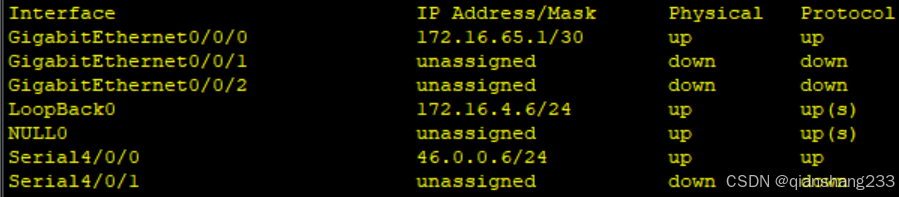

R6

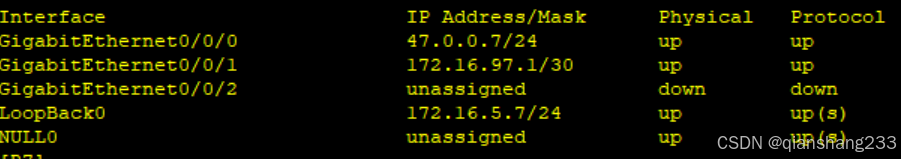

R7

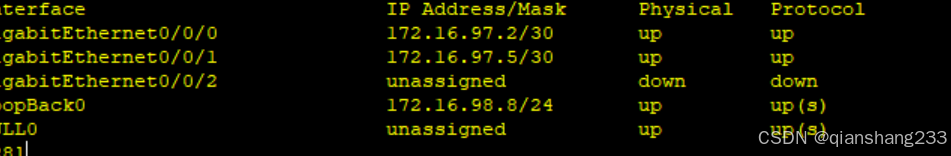

R8

R9

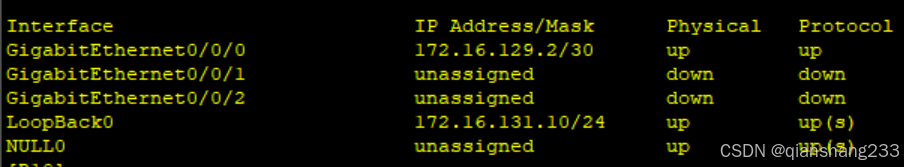

R10

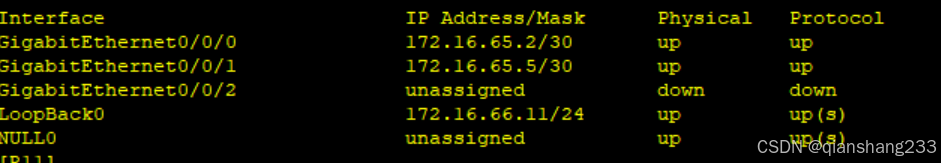

R11

R12

下一步 我们要实现内网通

先通过静态路由使公网通

[R3]ip route-static 0.0.0.0 0 34.0.0.4

[R5]ip route-static 0.0.0.0 0 45.0.0.4

[R6]ip route-static 0.0.0.0 0 46.0.0.4

[R7]ip route-static 0.0.0.0 0 47.0.0.4

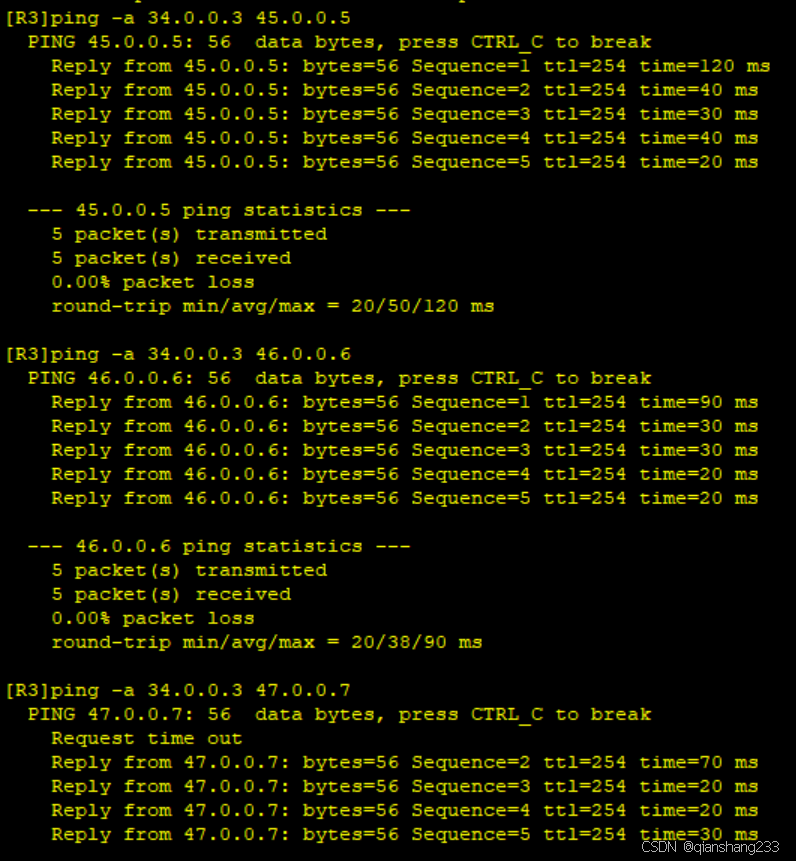

我们来ping一下测试公网是否通

如图所示 公网互通

开始配置私网通

[R1]ospf 1 router-id 1.1.1.1

[R1-ospf-1]a 1

[R1-ospf-1-area-0.0.0.1]net 0.0.0.0 255.255.255.255

[R2]ospf 1 router-id 2.2.2.2

[R2-ospf-1]a 1

[R2-ospf-1-area-0.0.0.1]net 0.0.0.0 255.255.255.255

[R3]ospf 1 router-id 3.3.3.3

[R3-ospf-1]a 1

[R3-ospf-1-
