静态路由综合实验

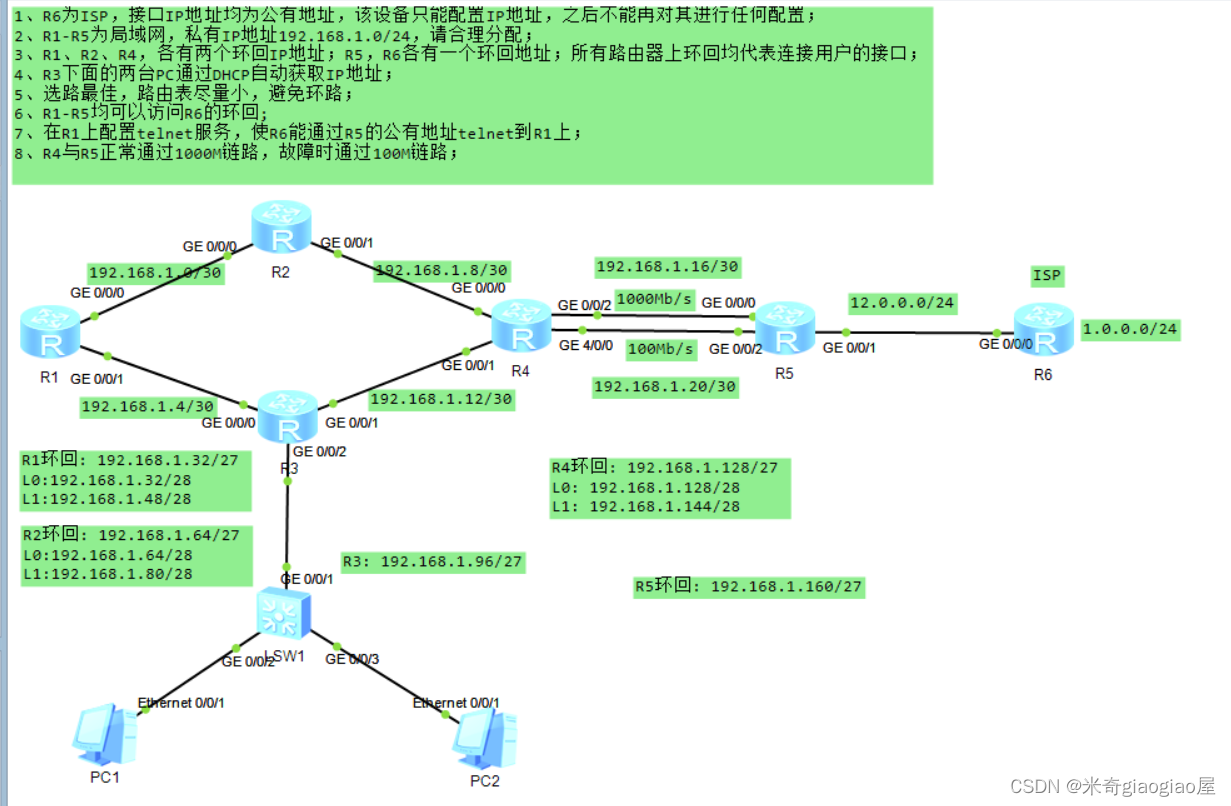

一、实验拓扑

二、实验需求

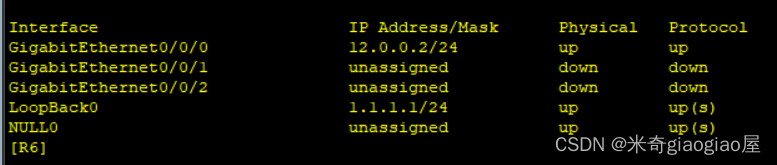

1、R6为ISP，接口IP地址均为公有地址，该设备只能配置IP地址，之后不能再对其进行任何配置；

2、R1-R5为局域网，私有IP地址192.168.1.0/24，请合理分配；

3、R1、R2、R4，各有两个环回IP地址；R5，R6各有一个环回地址；所有路由器上环回均代表连接用户的接口；

4、R3下面的两台PC通过DHCP自动获取IP地址；

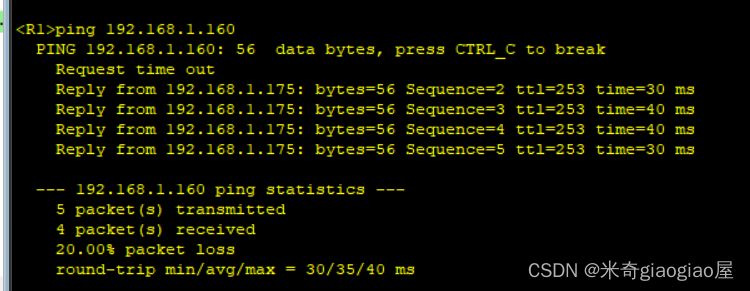

5、选路最佳，路由表尽量小，避免环路；

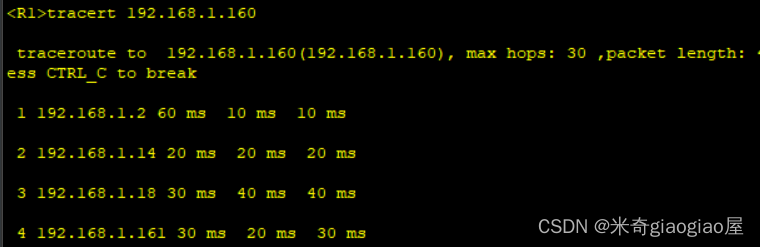

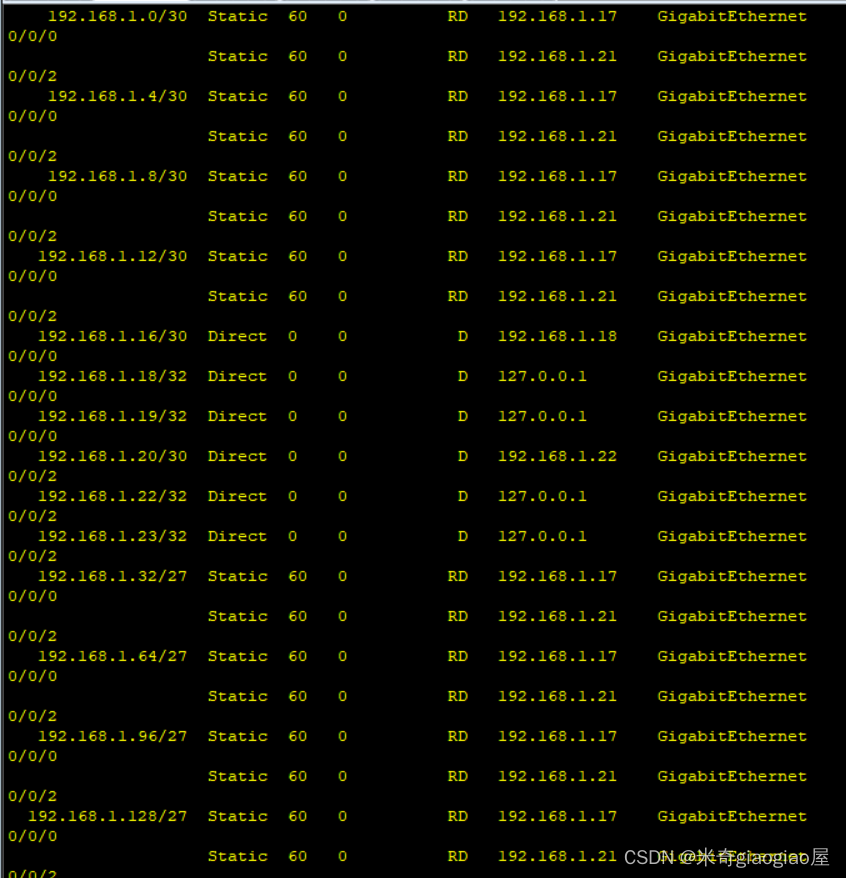

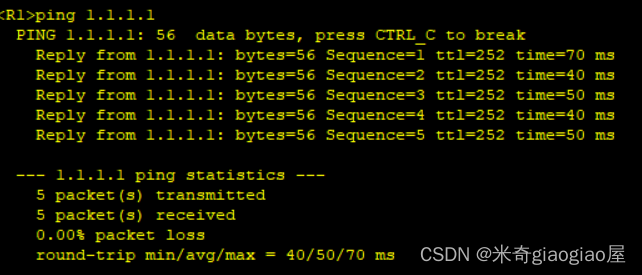

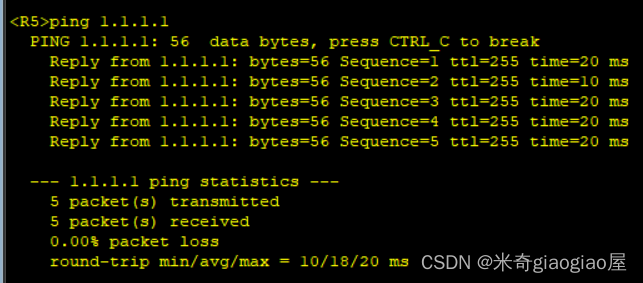

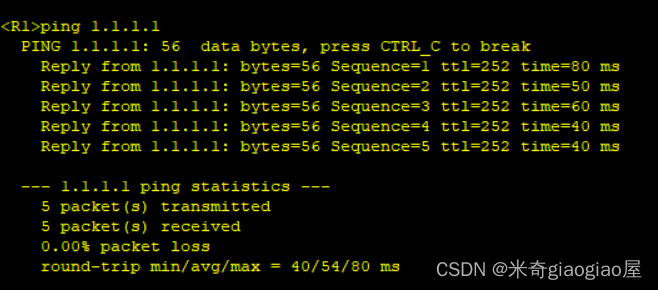

6、R1-R5均可以访问R6的环回;

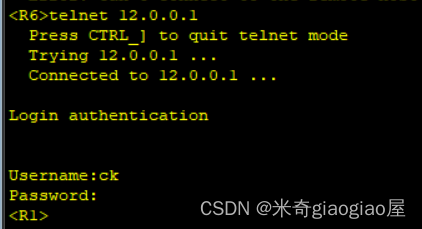

7、在R1上配置telnet服务，使R6能通过R5的公有地址telnet到R1上；

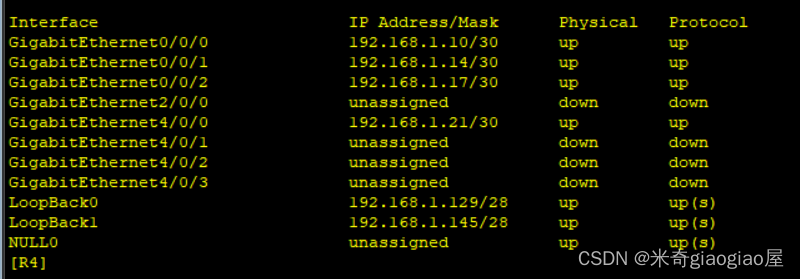

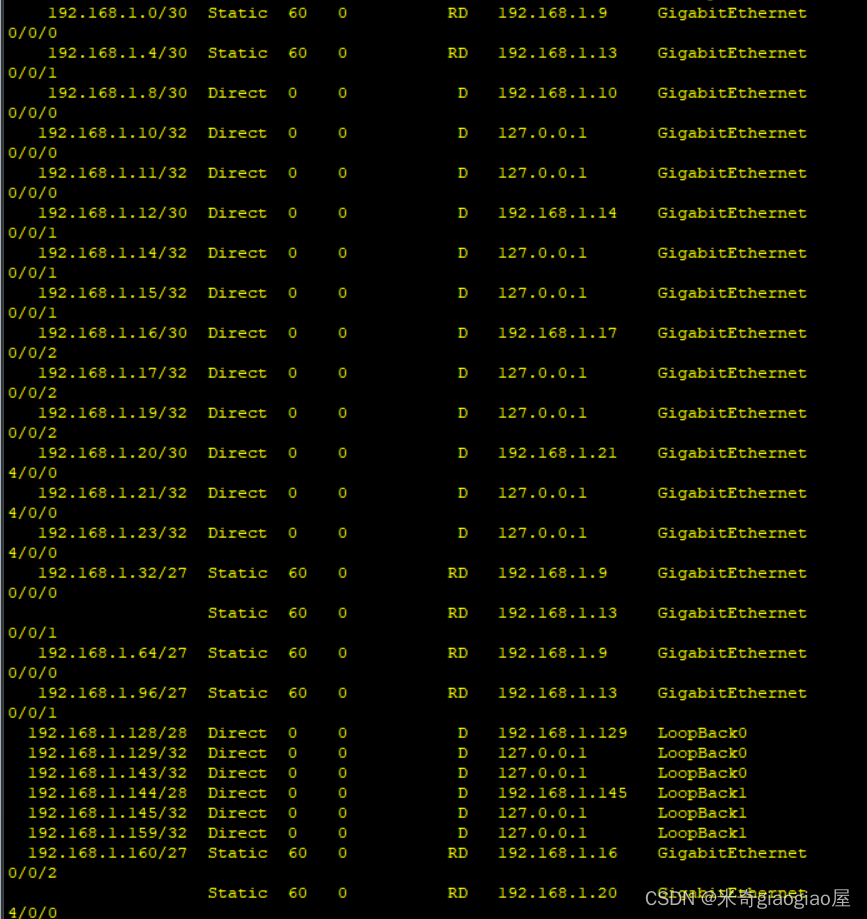

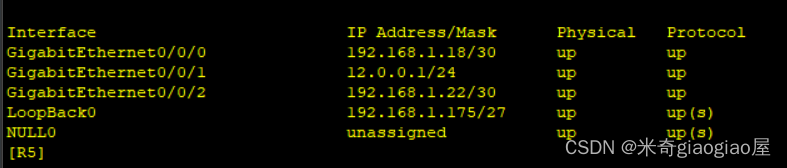

8、R4与R5正常通过1000M链路，故障时通过100M链路；

三、实验步骤

1.先分别将路由器的ip地址和环回都添加上去

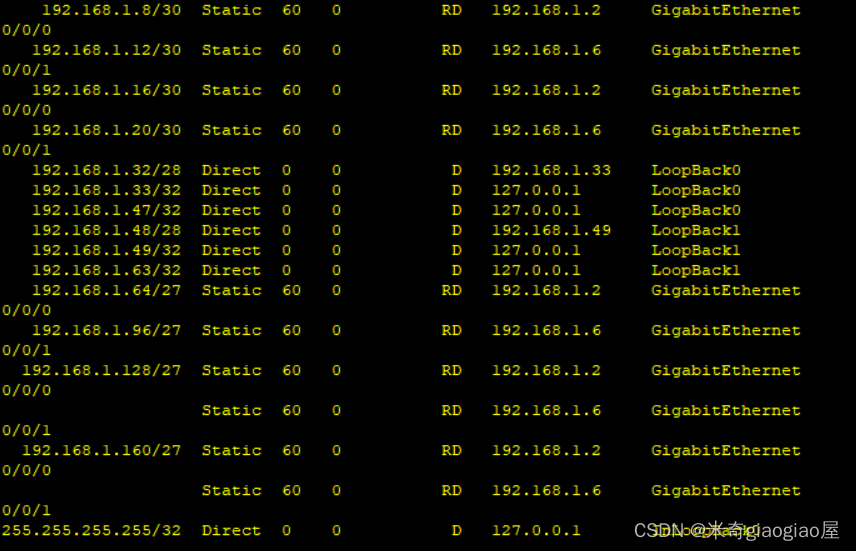

R1:

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 30
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip address 192.168.1.5 30

[R1]int LoopBack 0
[R1-LoopBack0]ip address 192.168.1.33 28
[R1]int LoopBack 1
[R1-LoopBack1]ip address 192.168.1.49 28

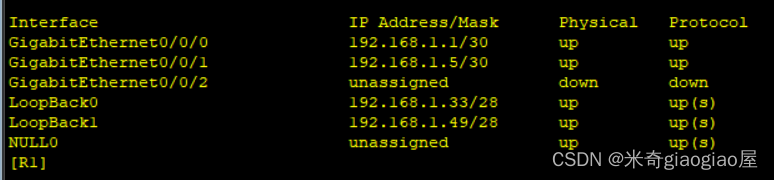

[R1]dis ip int brief

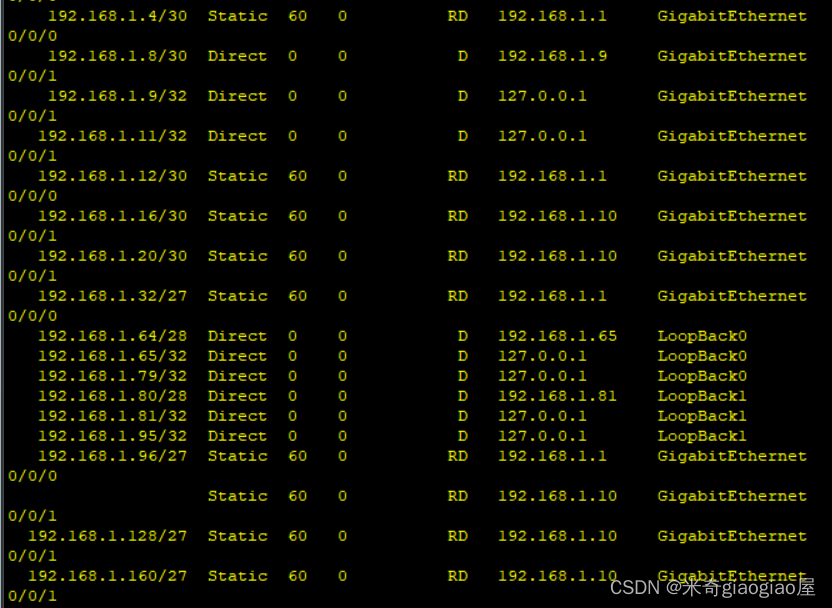

R2:

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.1.2 30
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.1.9 30

[R2]int LoopBack 0
[R2-LoopBack0]ip address 192.168.1.65 28
[R2]int LoopBack 1
[R2-LoopBack1]ip address 192.168.1.81 28

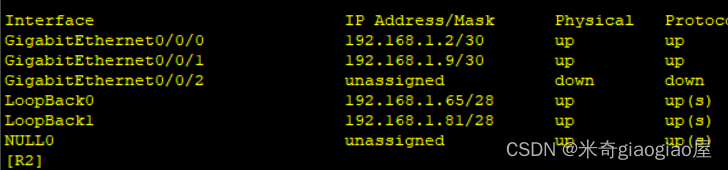

[R2]dis ip int brief

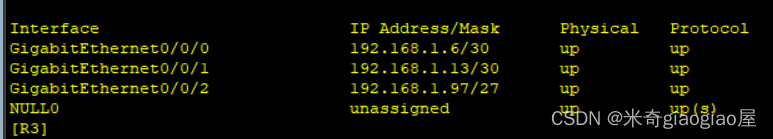

R3:

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address 192.168.1.6 30
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address 192.168.1.13 30

[R3]int g0/0/2
[R3-GigabitEthernet0/0/2]ip address 192.168.1.97 27

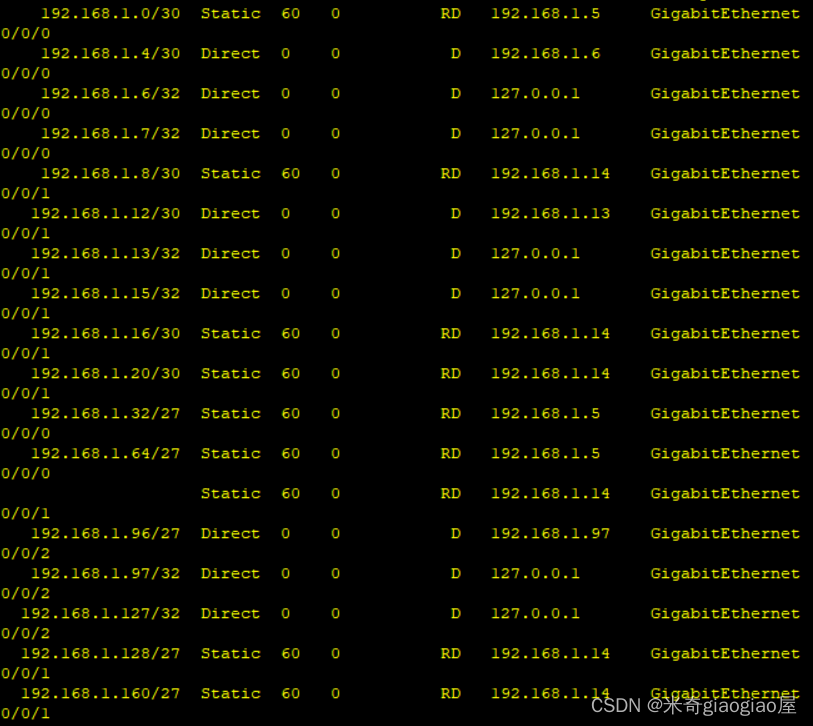

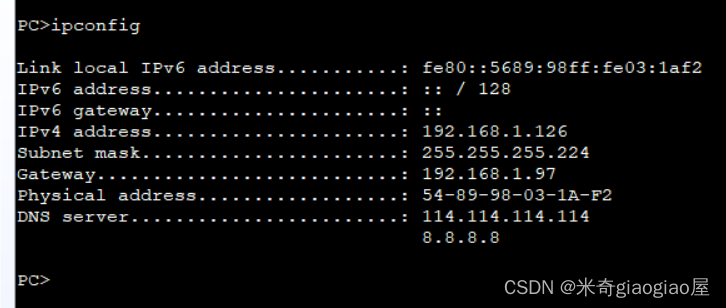

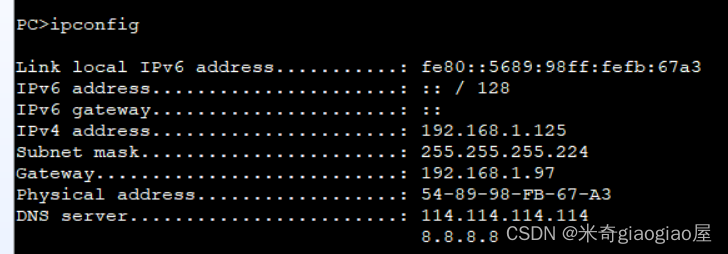

4、R3下面的两台PC通过DHCP自动获取IP地址；

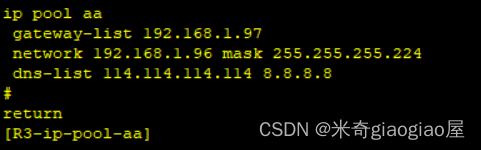

在R3上：配置DHCP服务，创建地址池

[R3]dhcp enable              #开启DHCP服务
[R3]ip pool aa               #配置地址池名字
[R3-ip-pool-aa]network 192.168.1.96 mask 27        #配置地址池中的地址
[R3-ip-pool-aa]gateway-l
