OSI七层模型chapter02

知识疏导：

网络变大------无线的距离  无冲突  单播 ---- 网桥--交换机----MAC---（有记录则单播，无记录则洪泛）----洪泛：大量的垃圾信息，造成网络拥堵----路由器---每一个接口都是一个洪泛范围的终点，网络层-----IP地址（逻辑地址）----ARP协议----广播---广播域----

路由器的工作原理：

若PC1要去ping PC3，会先通过子网掩码进行判断，判断对方是否和自身处于同一个广播域，若在一个广播域，则广播发送一个ARP请求包，获取对方的MAC地址，从而实现单播；若判断后不在一个广播域，会发送一个源IP源MAC为自身，目标IP为PC3，目标MAC为自己网关的MAC的数据包。路由器会根据目标IP所在的网段，查询自己的路由表，若存在记录，则无条件转发，若没有记录，则直接丢弃。  路由器转发的包：源IP还是PC1的IP，源MAC会变成PC3网关的MAC，目标IP  目标MAC不变。

OSI七层模型

1.产生背景

各大厂商之间的设备是不兼容的；

各大厂商都有自己的协议；

用户购买、维护设备的成本过高

2.每层作用

OSI参考模型---开放系统互连参考模型---OSI/RM

应用层：将我们人类的抽象语言转化成  编码          为应用程序提供网络服务

表示层：编码----二进制        定义了数据的格式，对数据进行加密、解密、压缩、解压缩

会话层：提供会话号    建立、维护、拆除通信双方的会话 ---session id

传输层：TCP/UDP     1.分段（受MTU的限制）   2.端口号     MTU：最大传输单元  默认1500字节

网络层：IP协议  路由器    路由器是网络层设备（3层设备）

数据链路层：介质访问控制层MAC+逻辑链路层LLC

                    MAC地址寻址，交换机一般是2层设备、封装成帧、差错检测、流量控制 LLC子层：                      逻辑链路控制子层，为数据的传输提供一个可靠性的保证，减少数据帧出现丢失、重                       复、失序

MAC子层：媒体接入控制子层，负责识别网络层的协议

物理层：传输电信号，传输比特流，定义了一些参数的标准（定义了电压、接口、线缆标准、传输介

传输层：

MTU：最大传输单元  默认1500字节

1. 分段，当包过大时，连续发送可能会是数据包损坏，故分段成多个小的数据包在发送。
2. 端口号： 0-65535  其中，0-1023 为注明端口 ，1024-65535位高端口  动态端口 ， TCP/IP模型   TCP/IP协议

DNS：域名解析系统 ，端口号53

HTTP协议：超文本传输协议，端口号80

POP：邮局协议，POP3，发送邮件的时候 端口号：110

SMTP：简单邮件传输协议：接收方，端口号：25

FTP协议：文件传输协议，20、21

SSH：安全的远程登录 22

telnet：远程登录服务 ，端口号23

DHCP协议：动态主机配置协议 端口号：67、68

传输层协议:TCP   UDP

TCP------传输控制协议----面向连接的可靠协议

在完成传输层的基本工作的同时，还需要保证数据的完整性

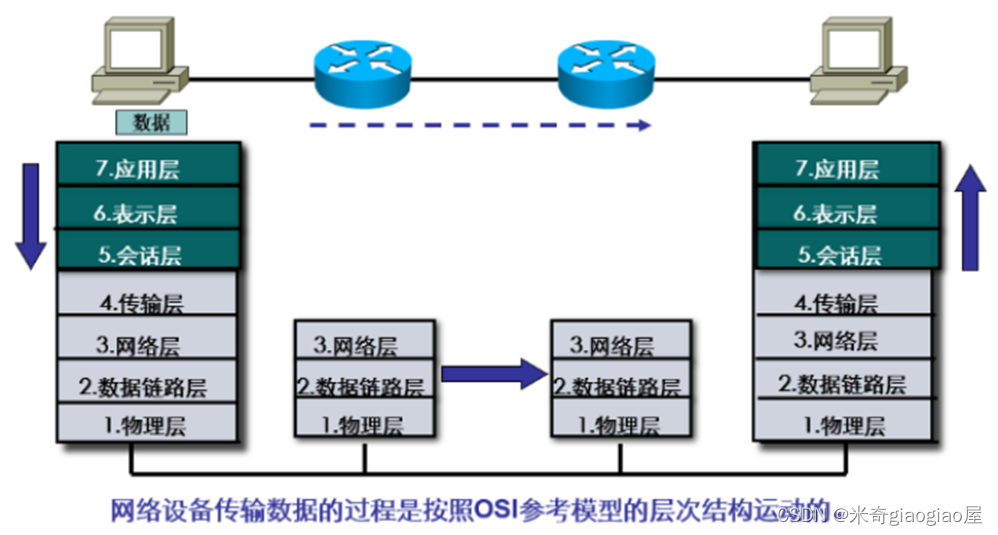

通讯过程（封装与解封装）

封装与解封装

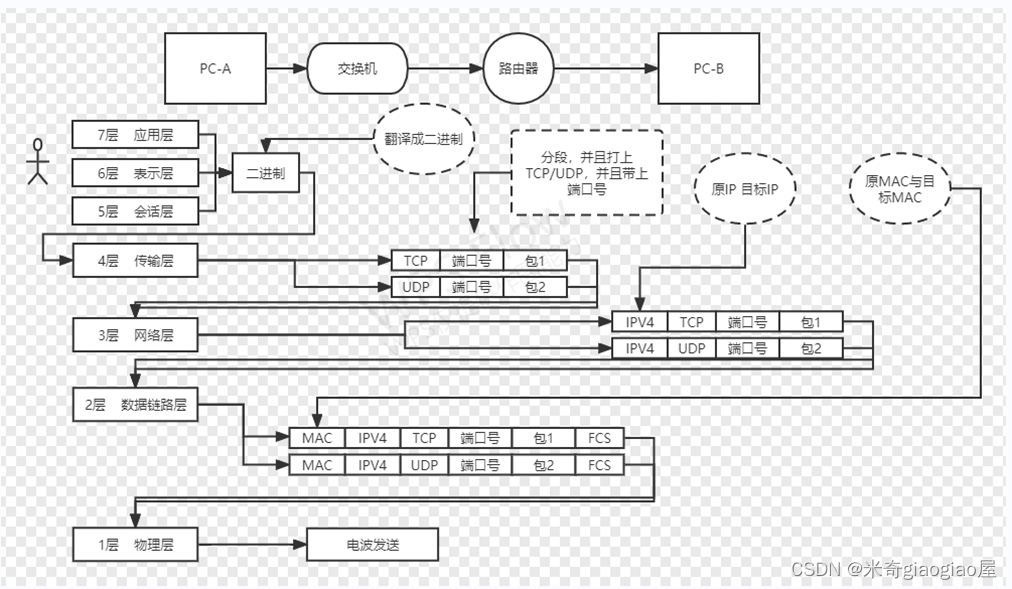

PC  A---------PC   B    封装过程

应用层：编码

表示层：二进制

会话层：提供会话号-----------二进制

传输层：         TCP        端口号：X

                      UDP        端口号：Y

网络层：         TCP        端口号：X   IPV4

                      UDP        端口号：Y   IPV4

数据链路层：   TCP        端口号：X   IPV4   MAC

                       UDP        端口号：Y   IPV4   MAC

物理层：  电波发送

解封装  就是 封装的逆向

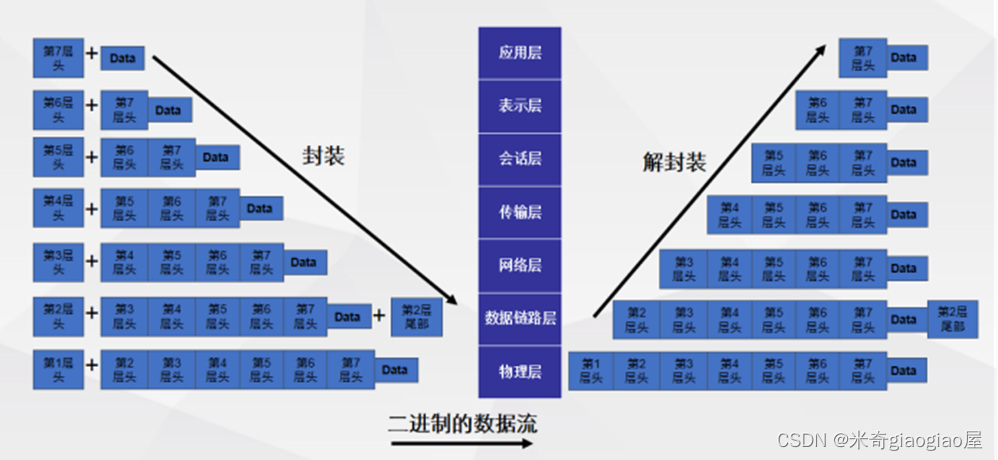

封装：在原始数据的基础上，添加一些字段信息，形成新的数据

解封装：拆掉封装的额外信息，还原成原始数据的数据

过程：发送端：数据从上到下逐层封装

接收端：数据从下到上逐层解封装

OSI分层的好处：

各层协作，完整的传输数据；

各层功能独立，能快速定位故障问题。

TCP/IP参考模型-----传输控制协议/互联网协议

1.产生背景

1. OSI抢占市场失败

2. OSI划分的层次太多，会话层和表示层存在的意义不大

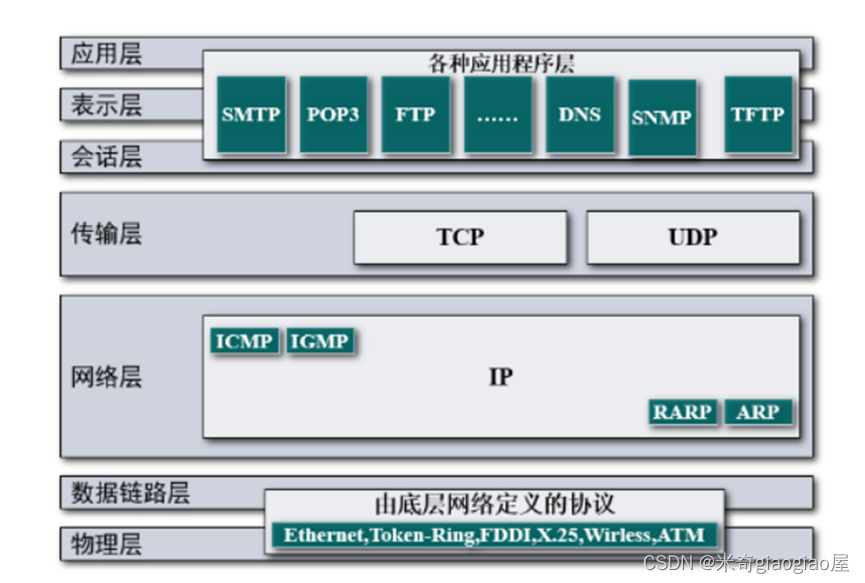

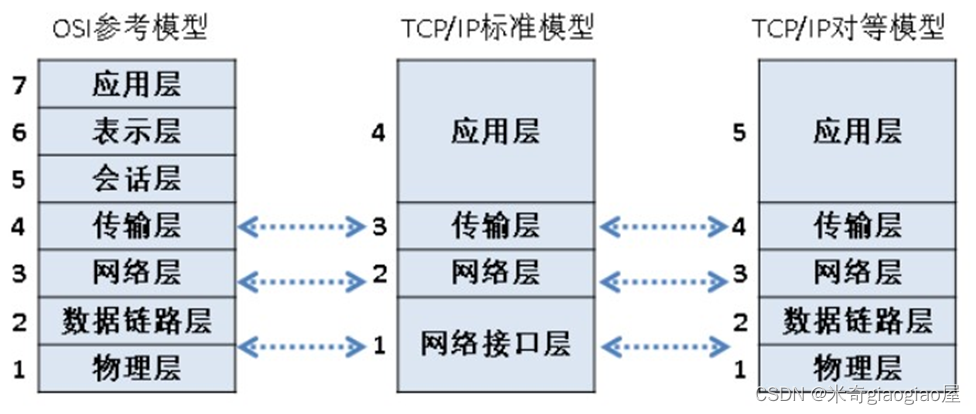

2.模型类型及区别

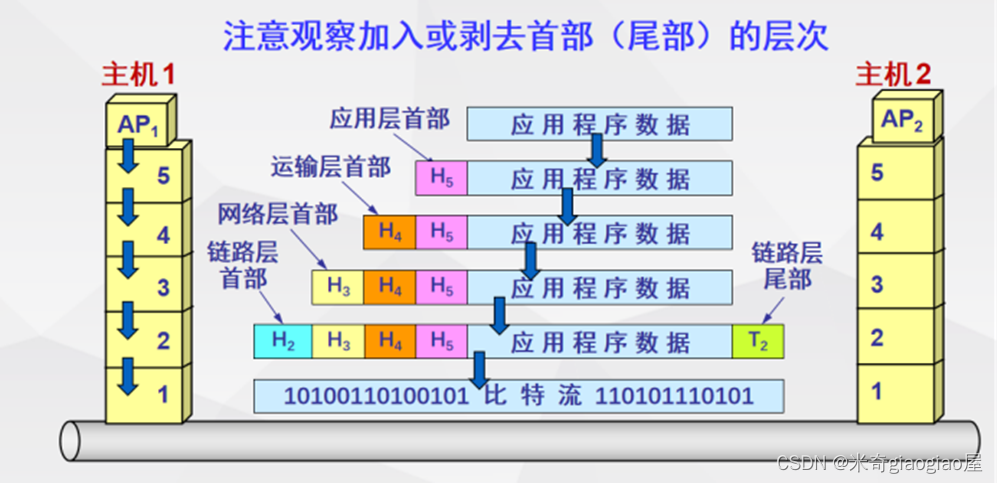

3.通讯过程（封装与解封装）

TTL：生存周期

最大255   推荐64  常见128

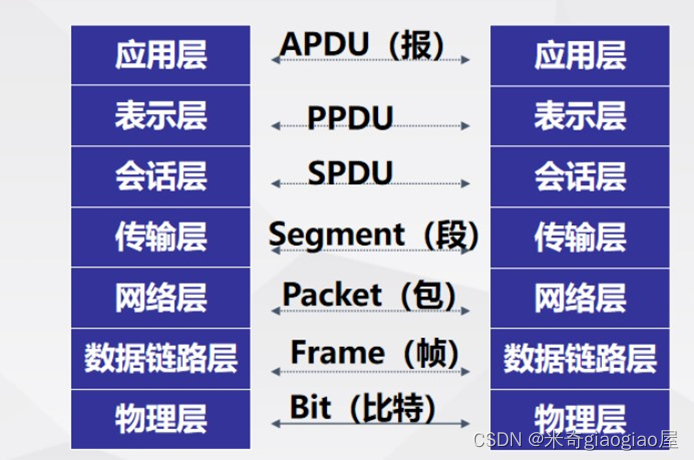

PDU：协议数据单元三、TCP/IP协议簇及抓包

分析

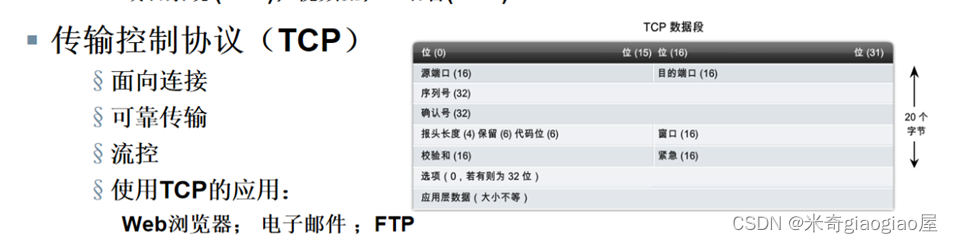

1、TCP协议------传输控制协议

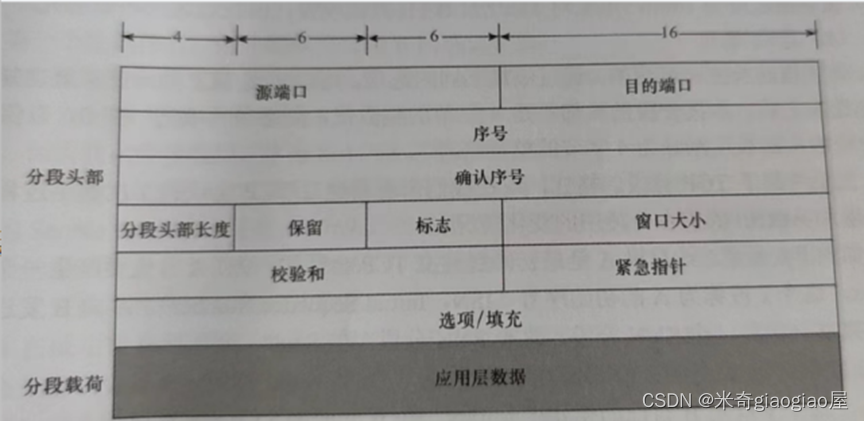

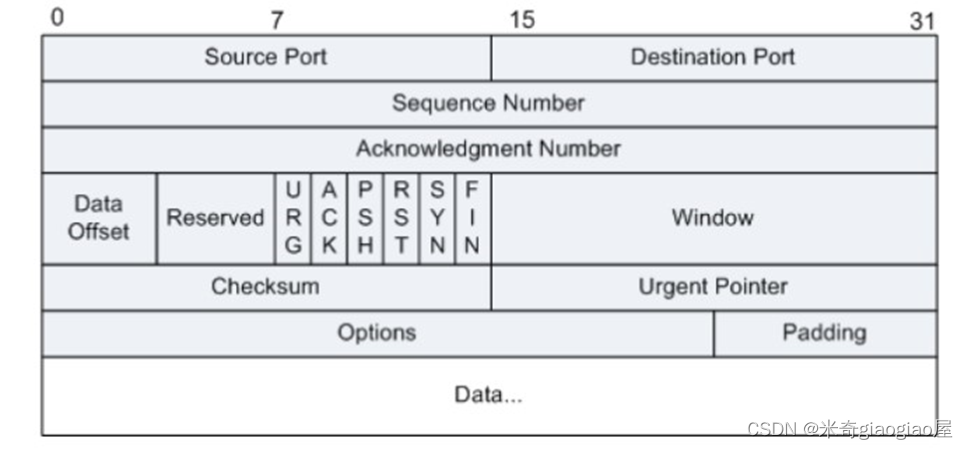

（1）头部：固定的头部长度20字节，范围：20-60字节

source port：源端口

destination port ：目标端口

sequence number：序列号，标识本机发送的数据报文的编号

Acknowledgment number：确认号，表示收到了对方的消息，请求对方下次发送的数据报文的编号 data offset：数据偏移，标识数据分段在完整数据中的位置 reserved：保留，留给将来要开发的功能去使用

Window：窗口，通告本机的接收能力

1字节=8位 1Byte=8bit

checksum：校验和

urgent pointer：紧急指针 options：可选项 padding：填充

data：数据

URG：紧急指针的标志

PSH：推，让缓冲区的数据能够尽快到达接受者这边

RST：重置，重置TCP的连接

（2）TCP的可靠机制：

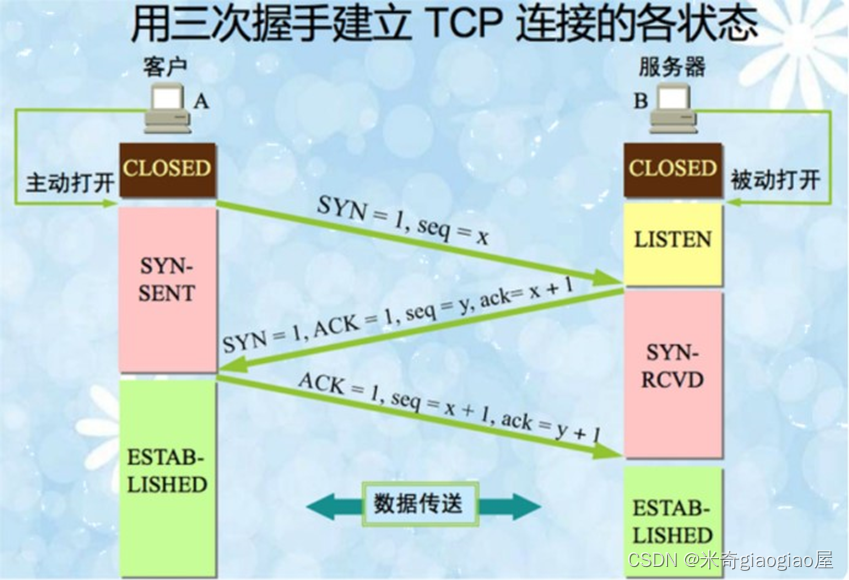

TCP三次握手：

SYN：标志连接的建立     表示想要建立一次链接，并告知自身状态

ACK：标志着对对方消息的确认

特殊情况：RST 重连  TCP 严重错误  FIN 断开  PSH紧急加收  URG紧急指针

TCP三次握手抓包图



TCP的四次挥手：

FIN：标志着断开连接 TCP四次挥手抓包图：

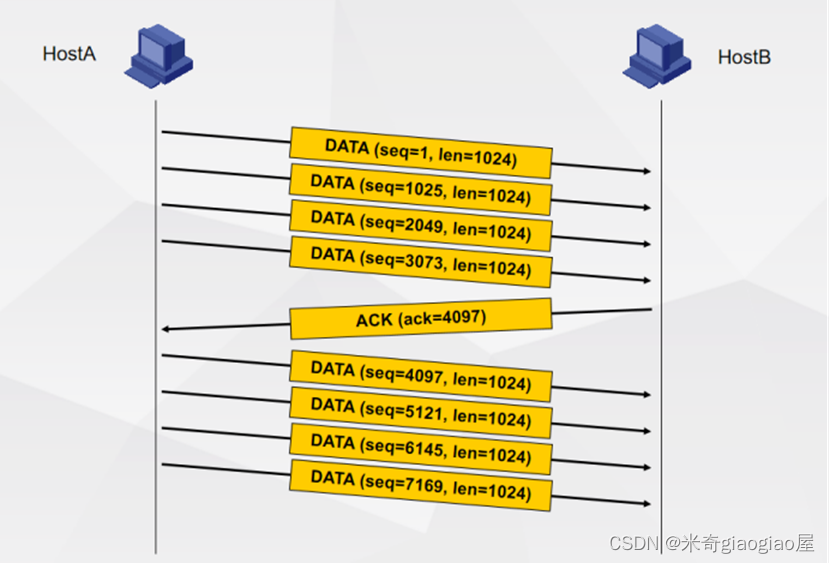

TCP确认重传机制;Ack=上一次的seq+上一次的len seq=上一次的Ack

滑动窗口机制：

通过窗口大小，通告本机的接收能力，从而实现流量控制完整性校验机制：通过checksum字段，实现对数据完整性的校验

可靠性------4种可靠的传输机制---------确认  排序  重传  流控 （窗口滑动）

TCP协议的特点

面向连接、可靠协议；

有流量控制机制；

保证数据的完整性；

进行数据分段；

适用场景：

对传输效率要求低，准确性要求高的场景（发送文件、邮件）

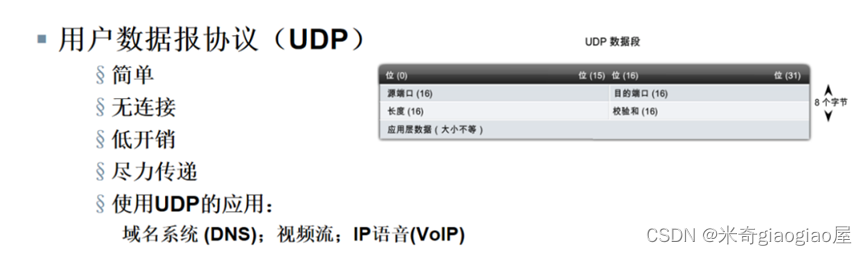

UDP协议----用户数据协议

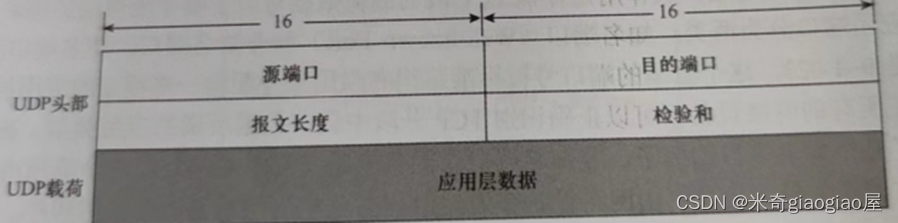

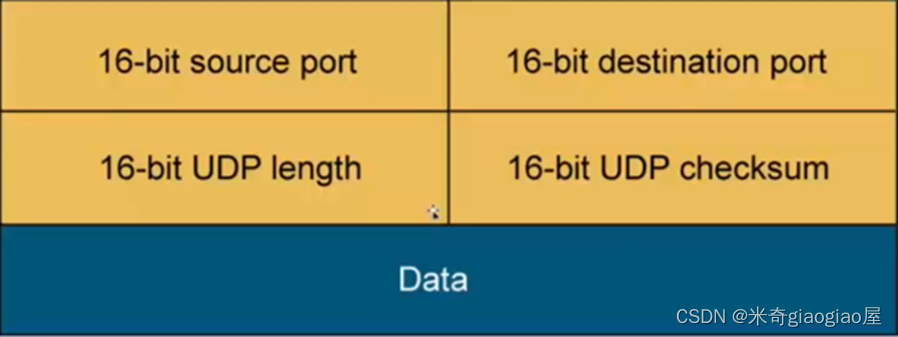

头部

length：在传输层整体数据的长度（UDP头部+从应用层传输的数据长度）

UDP特点：

无连接、不可靠协议，传输数据时，尽最大努力交付

没有流量控制机制；

使用场景

对传输效率要求高，准确性要求低的场景（聊天、直播）

IP协议-----网络层事实上的，标准的、唯一的协议

IP头部格式

version：版本（IPV4 IPV6）

IHL：IP的头部长度，IP头部的固定长度20字节 type of service：服务类型，标识业务的优先级

total length：总长度=IP头部长度+从传输层传下的数据长度 identification：标识，区分网络上不同的IP数据 flages:标志位，是否分片

DF：DF=1,表示不分片

MF：MF=1,表示分片

fragment offset：片偏移，表示该IP包在该片分组中的位置

time to live:生存时间，经过路由器的数量，每经过一个路由器TTL值减1

protocol：协议，表示从上层板传下来的数据所使用的协议 header checksum：头部校验和

source address：源地址（源IP地址） destination address：目的IP地址

tcp分段和IP分片

IP分片的原因：受到二层 数据链路层种 MTU（最大传输单元）的影响。

MSS值:基于双方的MTU提前进行商议，得出一个双方都能接收的值。

TCP分段：MSS ---最大数据分段长度（1500字节），传输层分段后数据部分1480字节

IP分片：MTU-----最大传输单元（1500字节），网络层分段后数据部分1460字节以太网接口默认MTU1500Btye

PPPOE默认MTU1492Byte

TCP和UDP区别：

 ICMP协议-----网际报文控制协议

1. 作用：差错(或异常)报告；网络探询；
2. 头部
3. 实现工具

ping命令 ：测试网络连通性

查询报文：我们可以通过发包数量与回报数量来判断目标的状况

ECHO REquest：ping命令请求

ECHO REPLY：ping命令回复

差错检测报文：

网络不可达：网络故障

主机不可达：寻找的IP地址有问题

协议不可达：协议不兼容

端口不可达：防火墙禁ping服务，端口不连通

重定向：

指导数据报文的流向，使数据流向正确的网关；

特定情况下，当路由器检测到一台机器使用非优化路由的时候，它会向该主机发送一个ICMP重定向报文，请求主机

改变路由源点抑制：ICMP源点抑制报文就是给IP增加一种流量控制而设计的，这个报文有两个目的：

它通知源点，数据报因拥塞已经被丢弃它警告源点，在路径中的某处出现了拥塞，因而源点必须放慢（抑制）发送过程时间超时：当路由器发现生存字段值为0的数据报时，就丢弃这个数据报，并向源点发送超时报文

当最后的终点在规定的时间内没有收到所有的分片时，它就丢弃已收到的分片，并向源点发送超时报文



tracert命令：路由跟踪

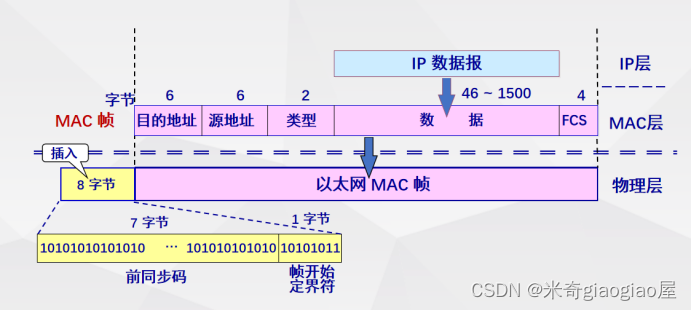

 以太网帧协议

（1）头部

前同步码：调整接收端的时钟周期使其与发送端一样

帧开始定界符：标识数据帧的开始 FCS：MAC帧的尾部，帧校验序列

DNS：域名解析协议

DNS协议运作在UDP/TCP协议之上 53号端口

它也是一个典型的C/S架构协议

                      ------DNS服务器

                      ------DNS客户端

DHCP----动态主机配置协议-----UDP协议 67/68端口

 典型的C/S架构协议

-------DHCP客户端---需要获取IP地址的设备  68号端口

-------DHCP服务器---需要发放IP地址的设备  67号端口

第一种：首次获取IP

1. DHCP客户端向DHCP服务器去要地址-----广播

原IP  0.0.0.0    原MAC 是自己  ，目标IP 255.255.255.255

目标 MAC 全F 。 这个包叫做：DHCP--discover包

1. DHCP服务器向DHCP客户端回复一个 DHCP---offer包  单播/广播  回复的包中  包含一个有效的IP地址，并且暂时为DHCP客户端所保留
2. DHCP客户端向DHCP服务器发送一个  DHCP----request包  广播   类似于我接受这份工作
3. DHCP服务端向DJCP客户端发送一个  DHCP---ACK

单播/广播  类似于 确认收到

第二种：再次获取IP地址

1. DHCP客户端向DHCP服务器发送一个  DHCP----request包
2. DHCP服务器向DHCP客户端 回复  DHCP----ACK

异常情况：

DHCP服务器向DHCP客户端发送一个   DHCP-----NAK包

表示拒绝

租期：24H

T1：租期的50%----12H，DHCP客户端----DHCP服务器 发送一个  DHCP------request包   单播  。  目的：续租

T2：租期的87.5%-----21H， DHCP客户端----DHCP服务器 发送一个  DHCP-----request包。 广播

DHCP-配置

[R1]display ip pool  查询地址池有哪些

[R1]dhcp enable 开启 DHCP服务

[R1]ip pool AA   创建名为“AA”的地址池

[R1-ip-pool-AA]network 192.168.1.0 mask 24  在地址池中添加网段

[R1-ip-pool-AA]gateway-list 192.168.1.1   在地址池中添加网关

[R1-ip-pool-AA]dns-list 8.8.8.8 144.144.144.144  在地址池中添加DNS

[R1-GigabitEthernet0/0/0]dhcp select global  去相应接口开启DHCP全局配置

Ipconfig   查看自己IP地址的命令

DHCP---relase  ------DHCP客户端主动释放地址

操作命令：

ip interface brief -----查看路由器的接口IP表

system-view --------进入系统视图

display interface brief  查看接口状态表

display ip routing-table----查看路由表

isplay this --------查看当前视图下的所有配置

display current-configuration --------查看当前的所有的配置-------查看的是当前缓存种的配置------缓存（关机即消失）

<R1>save --------将配置保存至闪存中
