静态路由实验

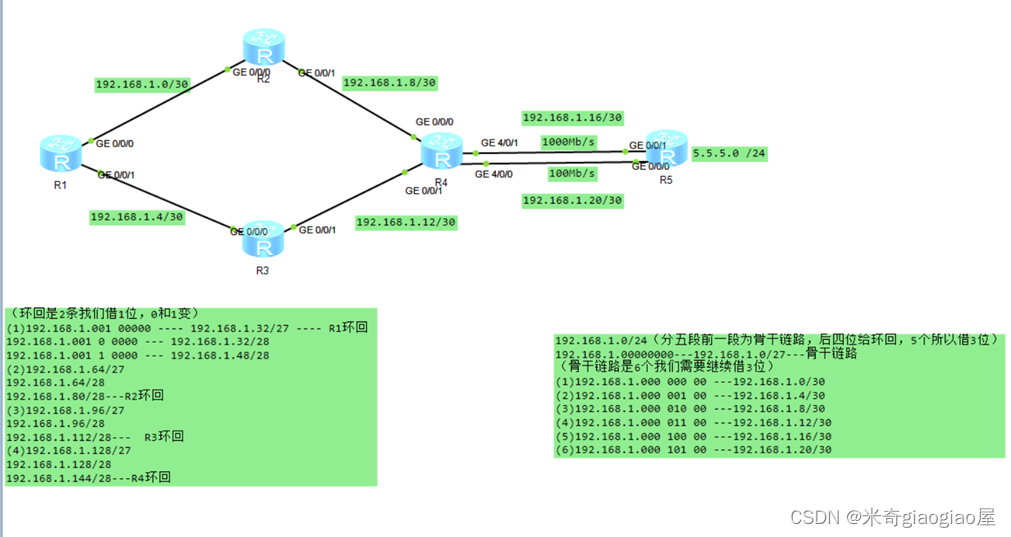

• 一、实验拓扑

• 二、实验需求

• 1. 网段基于192.168.1.0/24进行合理划分

  2.配置环回接口

  3. 需要配缺省路由

  4. 进行防环设计

  5.在等价路由时更改优先级

• 三、实验步骤

• 1、除了R5的环形地址固定5.5.5.5/24，其他网段基于192.168.1.0/24进行合理划分

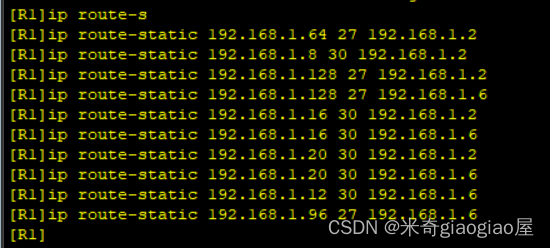

R1:

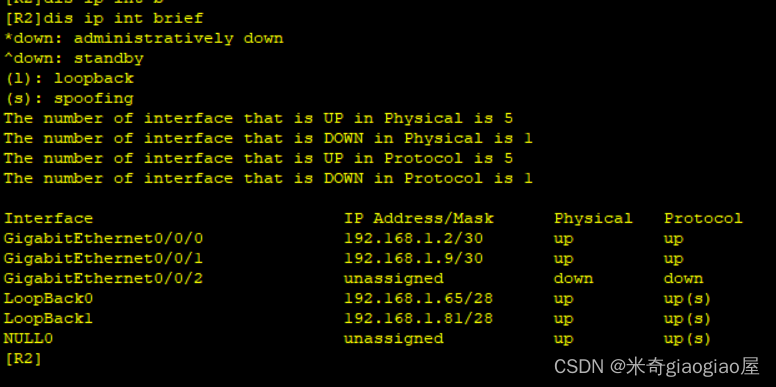

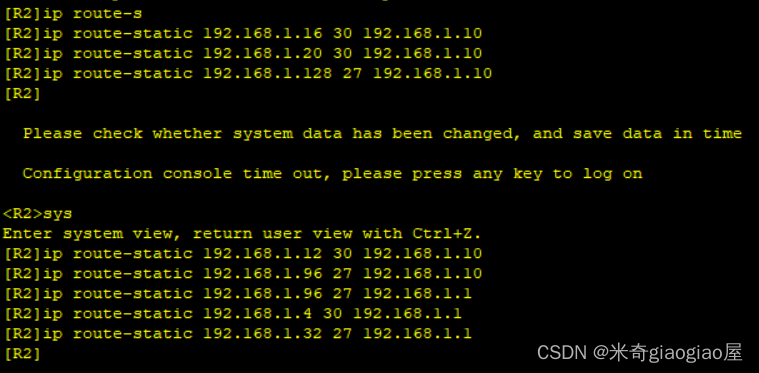

R2:

R3:

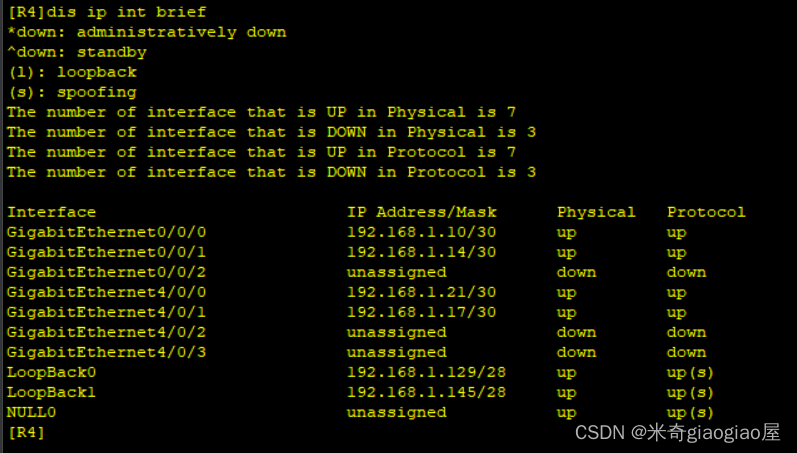

R4:

2、R1-R4每个路由器存在两个环回接口，模拟pc，地址在192.168.1.0/24网络内

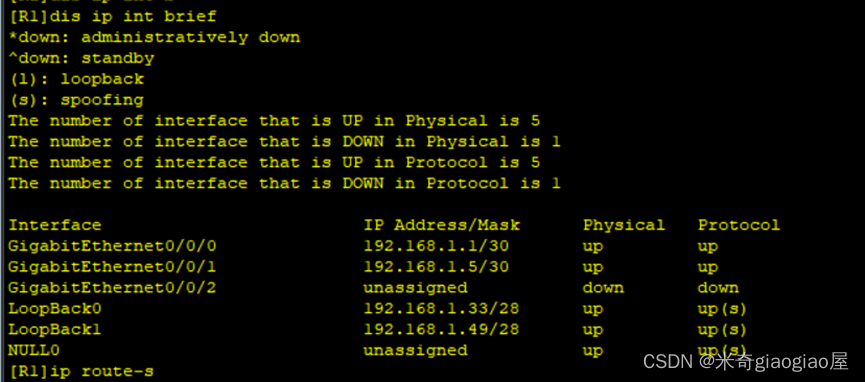

R1:

R2:

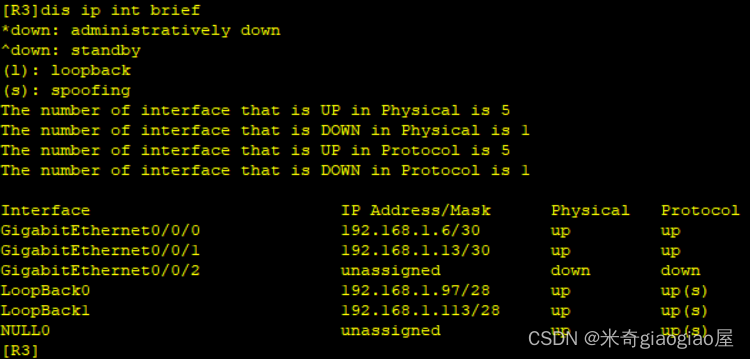

R3:

R4:

R5:

3、R1-R4不能直接编写到5.5.5.5/24的静态路由，但依然可以访问

R1—R4

R1---R5

R1----5.5.5.5(因为没有在每个路由器上都没写这个静态路由)

所以我们需要配缺省路由

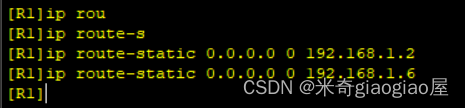

R1的缺省：

R2的缺省：

R3的缺省：

R4的缺省：

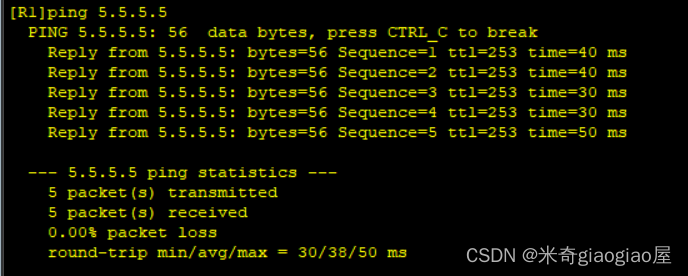

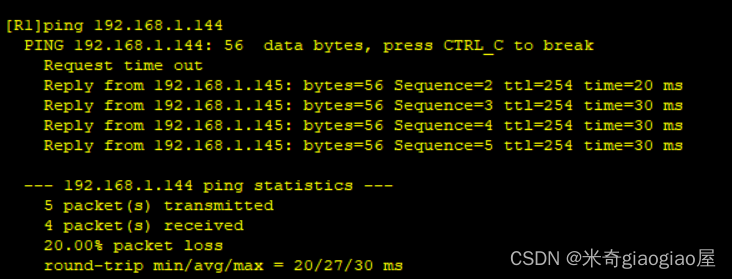

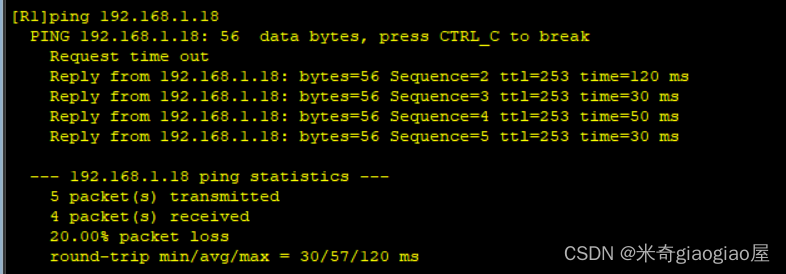

运行结果：

4.全网可达，尽量减少每台路由器路由条目数量，避免环路；

由上述我们使用R1分别pingR4和 R5以及5.5.5.5通了

我们需要尽量减少每台路由器路由条目数量，避免环路

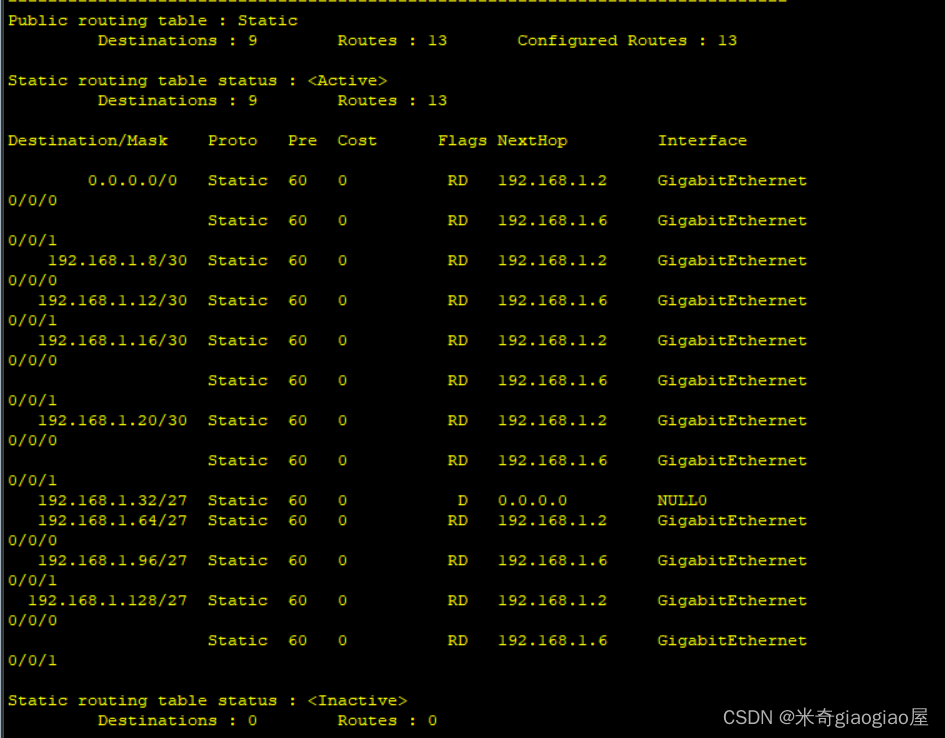

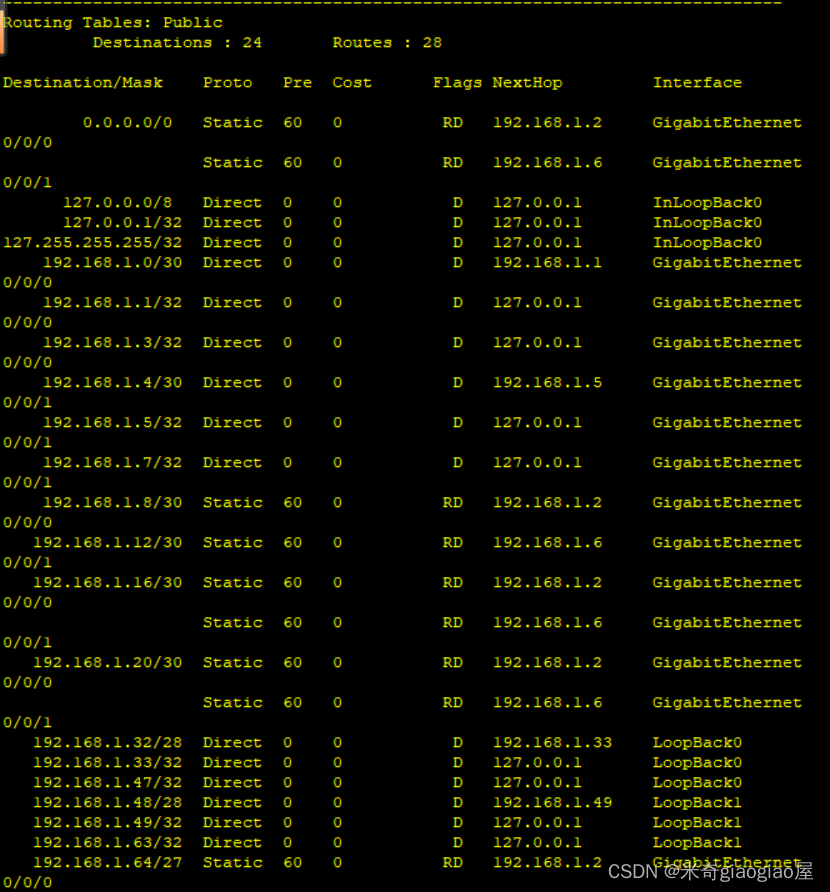

首先查看静态路由表（R1）：这里以R1为例

Dis ip routing-table protocol static:
R1：

有许多的环路，我们需要进行防环设计：

R1:

R2:

R3:

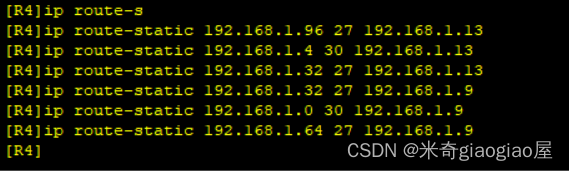

R4:

静态路由表（R1）:

5.R4与R5间，正常1000M链路通讯。故障时自动改为100M

我们可以改pre值：优先级大后执行，优先级小先执行

我们先查询两条路的优先级都是60

R4:

我们需要把100M的192.168.1.22的优先级调大

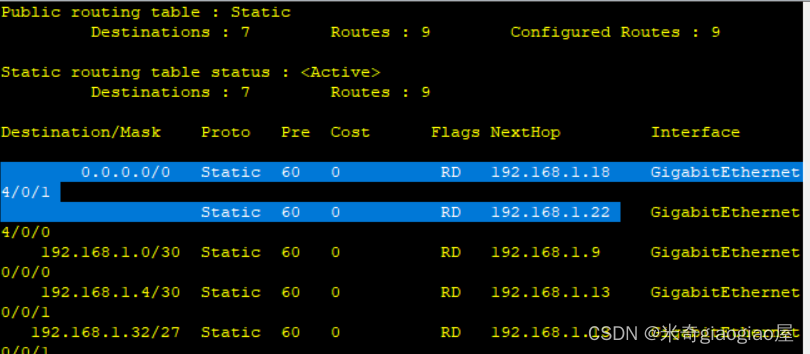

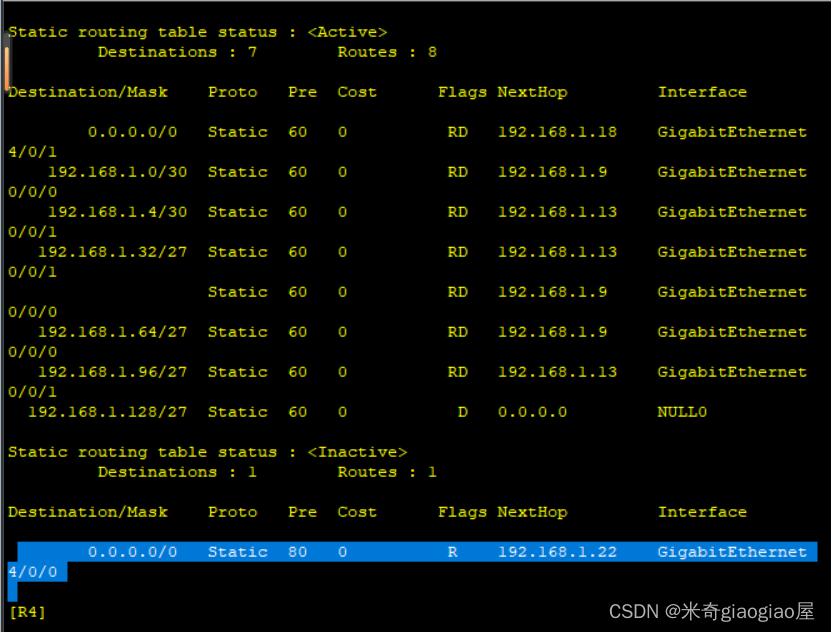

查路由表pre是否改变：

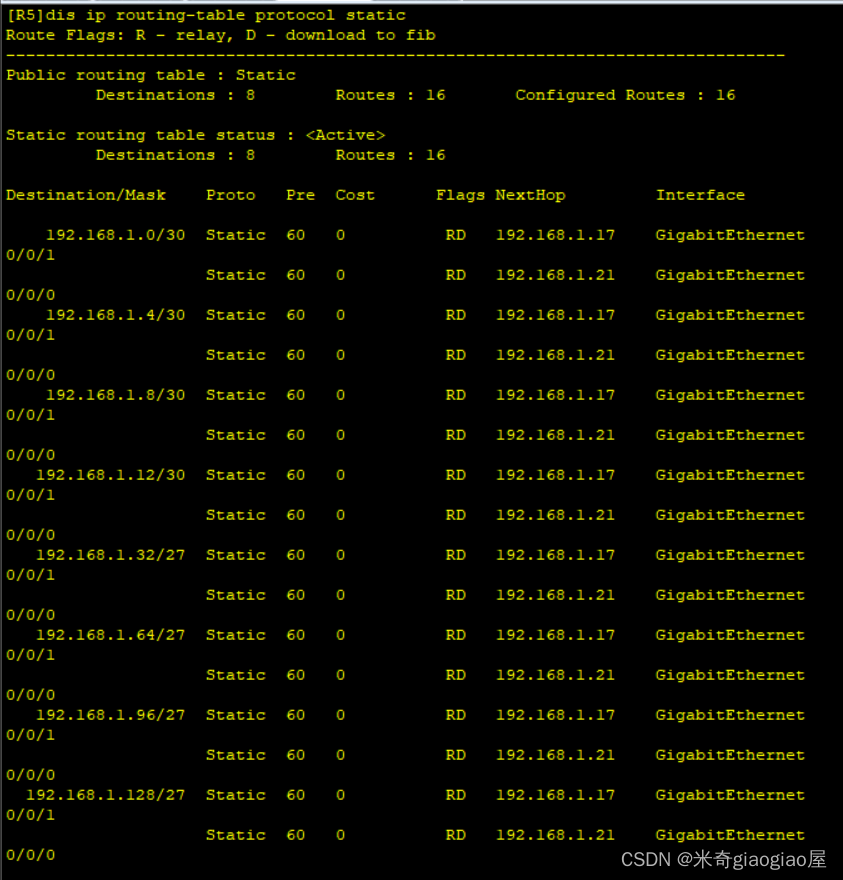

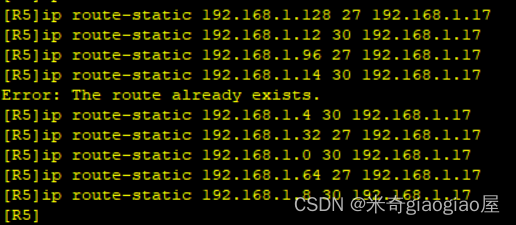

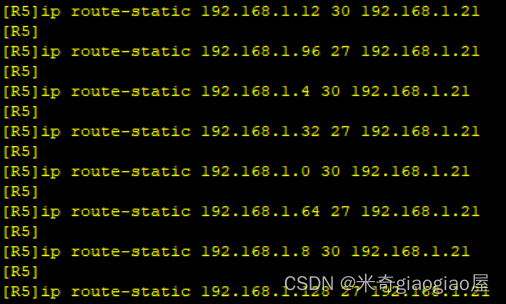

R5:也需要改

改的时192.168.1.21的，我们先查看pre都是60，我们需要变大它

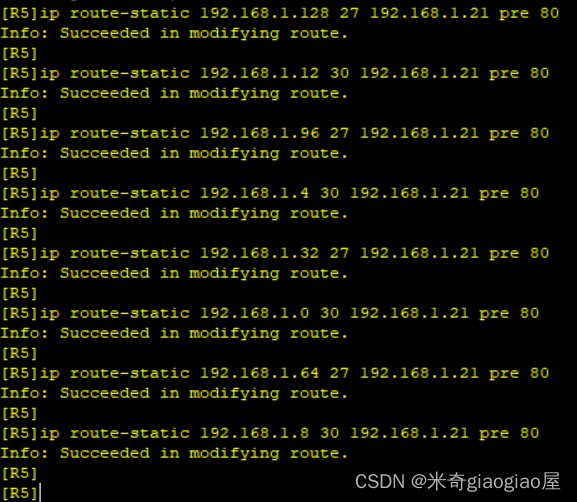

修改：

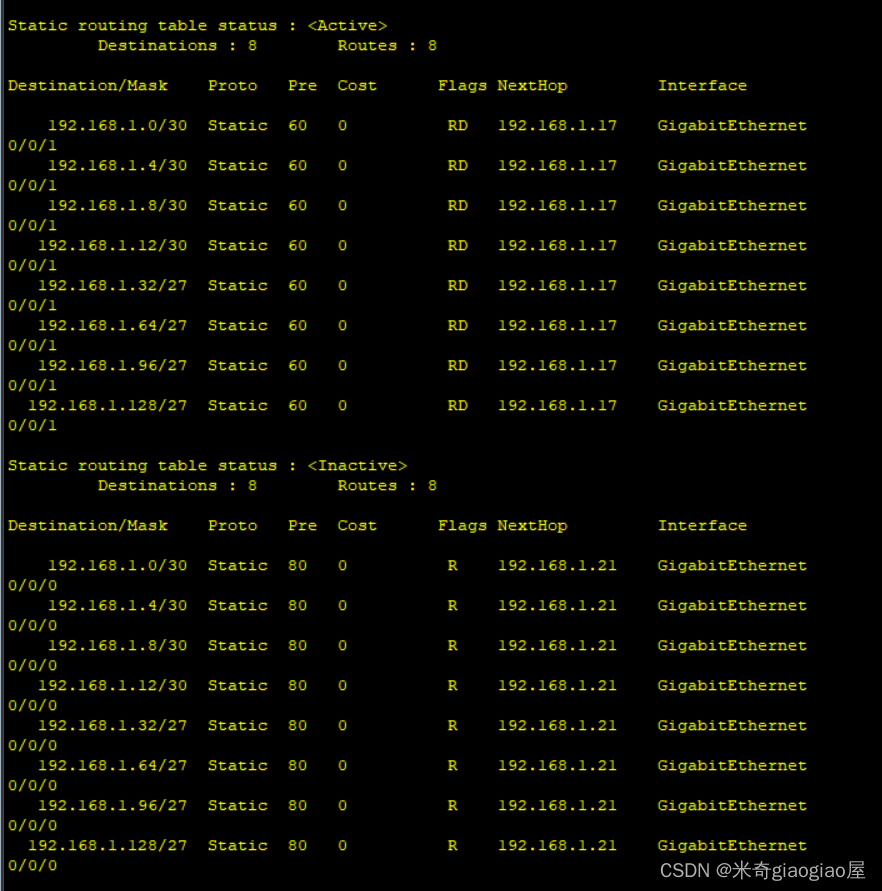

查看：

我们看到低下100M的pre值都被改为了80.

修改成功。
