echarts的graph种两点之间如何设置多线条且不重叠？

最新推荐文章于 2024-06-05 11:25:12 发布
原创 最新推荐文章于 2024-06-05 11:25:12 发布 · 8.6k 阅读 · 20 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍在ECharts的Graph组件中，如何通过修改源码实现两点间多条线的绘制，并自动调整线条弧度避免重叠，适用于复杂关系图的可视化呈现。

问：echarts的graph种两点之间如何设置多线条？

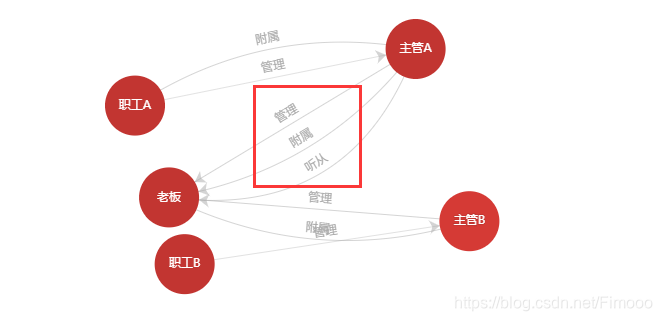

效果图：
在这里插入图片描述
答：找到echarts源码中的graph的addEdge方法，注释掉判断重复边的代码。如图：
在这里插入图片描述

问：两点之间关系设置多个会重叠，怎么实现根据数据自动弧度？

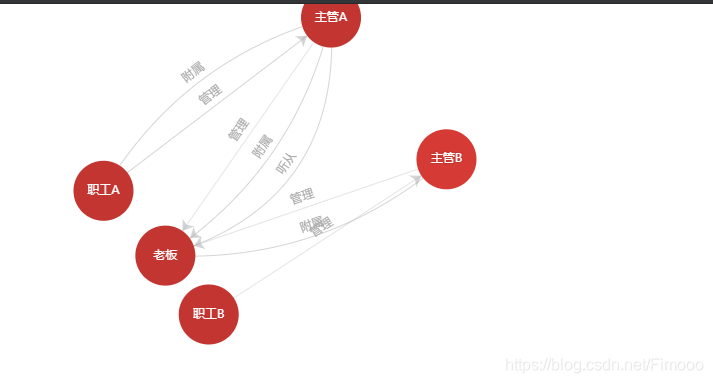

效果图：在这里插入图片描述

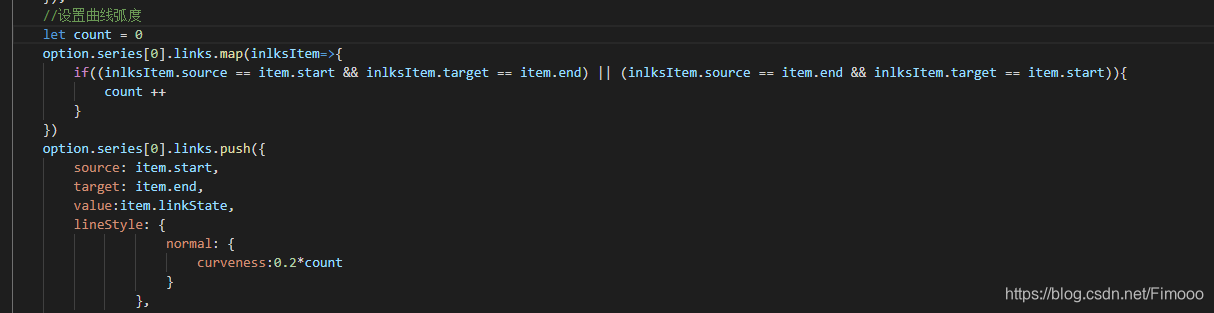

答：我在每次push新关系的时候都去判断是否存在两个点的关系，若有则根据次数，依次叠加curveness
部分代码：
在这里插入图片描述
鉴于好多人私信我要代码，我就上传一份到github了~大家可以自取哟 嘻嘻 XD
Demo传送地址

冲鸭!

补充：近日有人私信我，说改了echarts的代码，但是多关系线的设置没有用。
因为我的demo是基于html页面开发的，只引入单echarts.js即可，而有些来问我的人很多都是npm install安装的，当用import的时候，es6模块会自动检索echarts包，所以如果是npm install的echarts文件的，建议改了代码后，build一下，这样才会生效~
