【FastCAE-Acoustics案例分享】SUBOFF模型在深海工况下进行噪声分析

前言

在潜艇设计与声学性能评估中，噪声分析是确保潜艇隐蔽性与作战效能的关键环节。本文将以SUBOFF潜艇模型为例，详细介绍如何使用FastCAE-Acoustics软件进行深海工况下的噪声分析，通过统计能量法（SEA）深入探讨潜艇结构的振动与声学特性。

1 案例背景与需求

SUBOFF潜艇模型作为一种典型的潜艇结构，其噪声分析对于评估潜艇在深海环境下的隐蔽性能至关重要。本案例旨在通过FastCAE-Acoustics软件，采用统计能量法对SUBOFF潜艇模型进行噪声分析，分析频段覆盖1/3倍频程的200-10000Hz范围。模型包含外壳、外部浮体和内部舱室三大结构组件，划分情况如图1和图 2 所示。各组件材料及厚度各异，需精确模拟其声学特性。

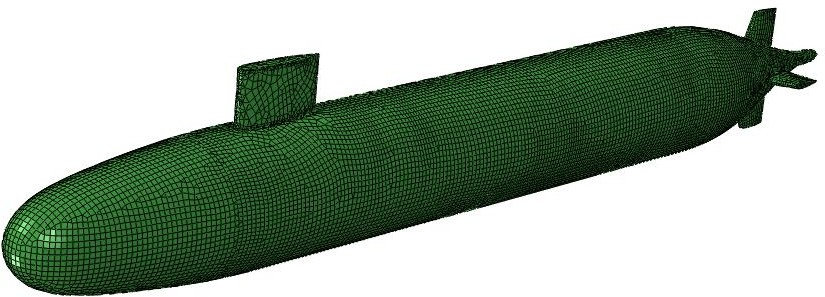

图1 SUBOFF 模型示意

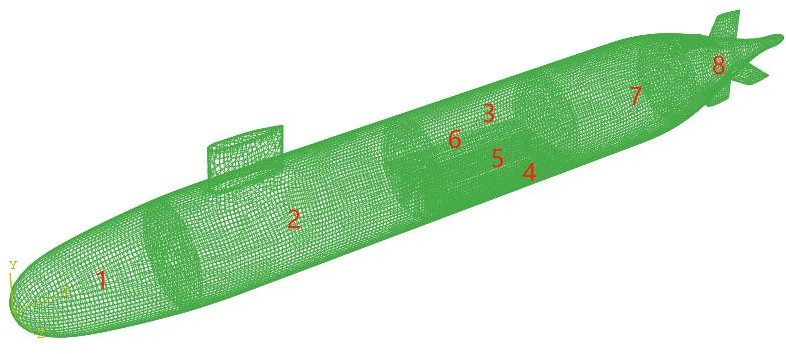

图2 SUBOFF 舱室划分情况

2 模型结构与材料属性

SUBOFF 模型不同区域材料及厚度有所差异，如图 3 所示其外部壳体使用0.001 米厚的铝合金，浮体结构及内部舱室隔板（蓝色区域除外）采用 0.02 米厚的钢材，舱室隔板中的蓝色标识区域采用 0.008 米厚的减薄钢材。SUBOFF 模型所涉及的材料的基本属性如表 1 所示

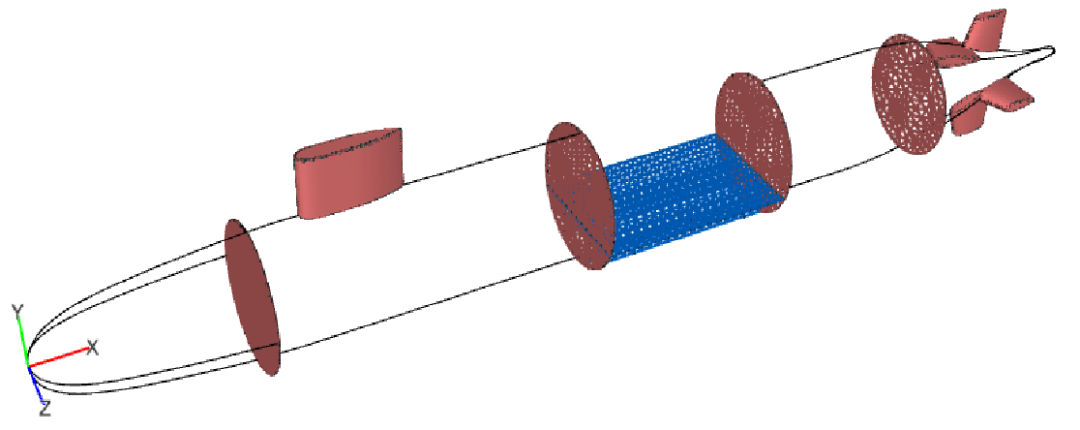

图3 SUBOFF 材料划分示意

表1 SUBOFF 材料属性
