内核革新！FastCAE迎来ACIS几何引擎强力加持

前言

在当今工程仿真与设计一体化的背景下，几何内核的选择对于仿真软件的建模效率与前处理能力起着决定性作用。FastCAE—Structure支持几何内核的自由切换，用户可根据需求在 OCC 与 ACIS 之间灵活选择，以获得最优的建模与几何处理体验。其中，ACIS 引擎的加入进一步强化了模型创建、几何编辑、修复与特征识别等核心前处理功能。凭借 ACIS 强大的几何建模能力，FastCAE—Structure 不仅能更高效地处理复杂模型，还能更好地满足不同仿真场景下对几何精度与灵活性的需求。本文将结合实际功能点，介绍FastCAE—Structure基于 ACIS 引擎开发前处理模块功能情况。

FastCAE—Structure结构软件前处理功能介绍

1 模型创建

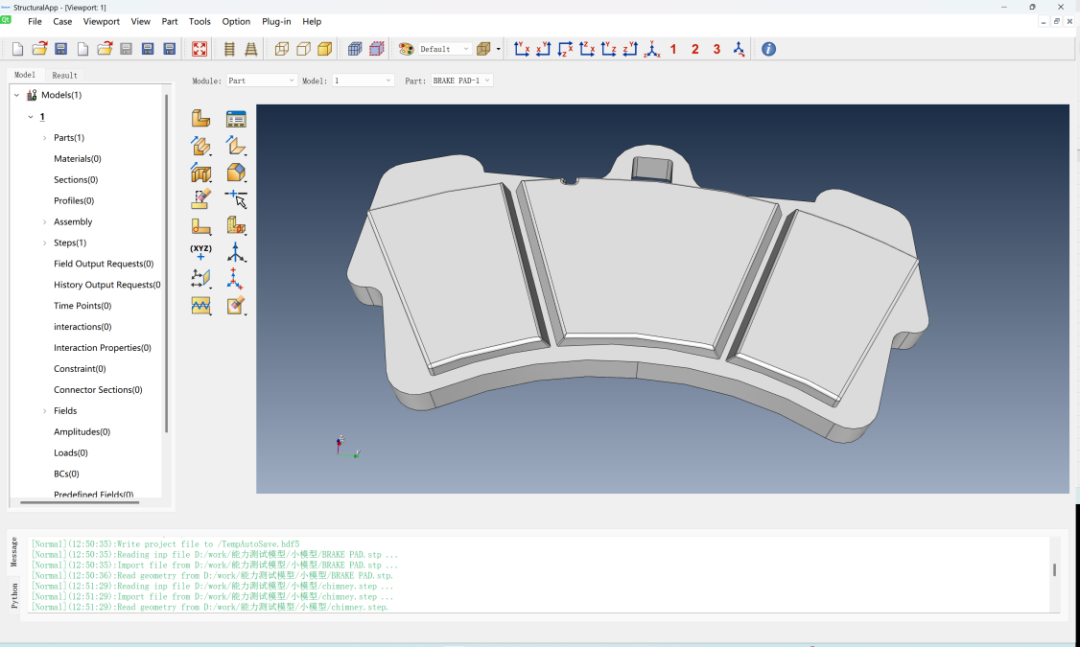

① FastCAE 团队基于 ACIS 引擎，已完成了模型创建部分核心功能的初步实现。目前，软件已支持点、线、面、体等基础几何单元的灵活创建，并能够通过拉伸、旋转、扫掠等典型建模方式，将二维草图快速生成复杂的三维实体模型。并完成了基于拉伸、旋转、扫掠等方式的材料去除功能的开发。这一进展显著提升了软件在几何修补、特征修改以及局部优化方面的灵活性，为后续复杂几何处理和网格划分功能的集成奠定了坚实基础。
