本文深入探讨了路由表的基本概念，解释了MAC地址在数据传输中的作用，并详细阐述了IP协议转发流程中源MAC地址和目的MAC地址的填充过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

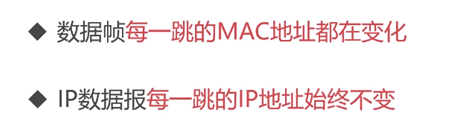

在这里插入图片描述

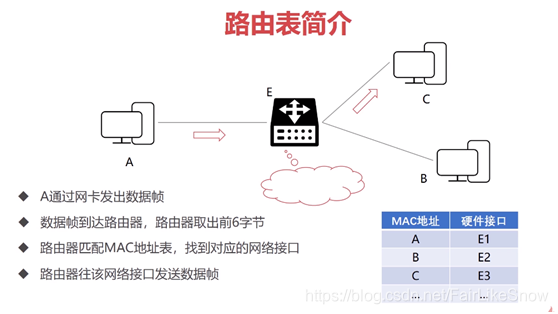

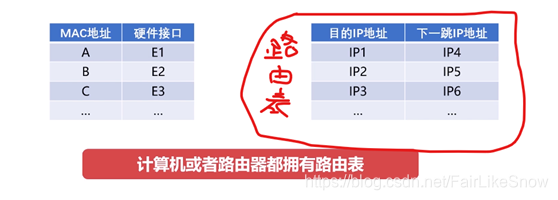

1.路由表简介：
MAC地址占48位，6个字节
在这里插入图片描述
在这里插入图片描述

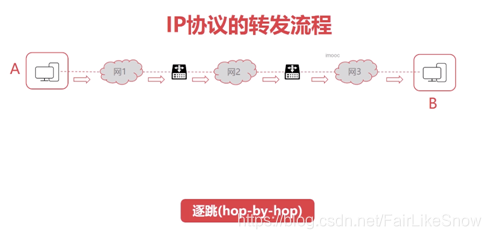

2.IP协议转发流程:

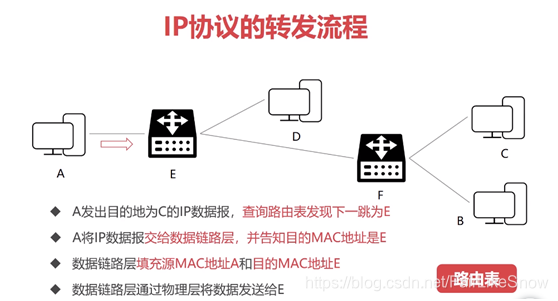

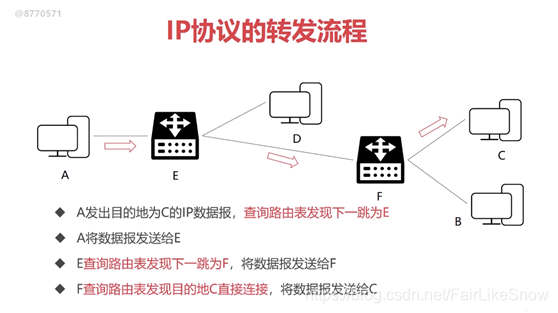

在这里插入图片描述
继续理解:

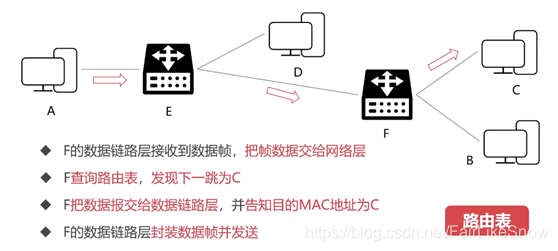

在这里插入图片描述

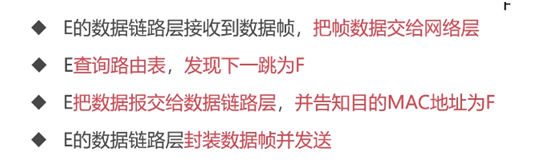

在这里插入图片描述
此时会填充源MAC地址和目的MAC地址，源MAC地址为E，目的MAC地址为F.

在这里插入图片描述
注意:
在这里插入图片描述
