基于反步终端滑模控制的PMSM位置控制器三环伺服系统设计研究

摘要：本文聚焦于永磁同步电机（PMSM）位置控制领域，提出一种基于反步终端滑模控制的三环伺服系统设计方案。该方案将反步设计方法与终端滑模控制理论相结合，分别对位置环、速度环和电流环进行建模与公式推导，并完成系统稳定性分析。通过搭建包含多个关键模块的仿真模型，验证了所提控制策略在提升系统动态响应、抗干扰能力及定位精度方面的有效性，为PMSM高精度位置控制提供了新的理论支持与实践参考。

关键词：永磁同步电机；反步终端滑模控制；三环伺服系统；位置控制

一、引言

永磁同步电机（PMSM）凭借其高效、高功率密度和优异的控制性能，在电动汽车、工业机器人、航空航天等众多领域得到了广泛应用。在PMSM的众多控制需求中，位置控制是实现精确轨迹跟踪和定点定位的关键环节，对系统的动态响应速度、稳态精度和抗干扰能力提出了严格要求。传统的PMSM位置控制方法，如PI控制，在面对系统参数变化、外部扰动等复杂工况时，往往难以满足高性能控制的需求。

反步设计方法作为一种基于李雅普诺夫函数的非线性系统控制设计策略，通过将复杂系统分解为多个低阶子系统，并逐级设计虚拟控制律和李雅普诺夫函数，能够有效处理非线性不确定系统的控制问题。终端滑模控制则通过设计终端滑模面，使系统状态在有限时间内收敛到平衡点，具有收敛速度快、抗干扰能力强等优点。将反步设计方法与终端滑模控制相结合，有望为PMSM位置控制提供一种更具优势的解决方案。

二、反步设计方法与终端滑模控制理论基础

2.1 反步设计方法

反步设计方法的核心思想是将高阶非线性系统分解为多个一阶或二阶子系统，从系统的最内层子系统开始，逐步设计虚拟控制律，确保每个子系统的稳定性，并通过级联的方式将各个子系统的控制律组合起来，最终得到整个系统的镇定控制律。该方法的关键在于合理选择李雅普诺夫函数，通过确保每个子系统的李雅普诺夫函数导数负定，实现系统的全局稳定性。反步设计方法适用于严格反馈型非线性系统，为复杂非线性系统的控制器设计提供了一种系统化、结构化的方法。

2.2 终端滑模控制

终端滑模控制是在传统滑模控制的基础上发展而来的一种先进控制策略。与传统滑模控制使系统状态沿滑模面渐近收敛到平衡点不同，终端滑模控制通过设计非线性终端滑模面，如s=x1+βx2qp（其中x1、x2为系统状态变量，β>0，p、q为正奇数且p<q），使得系统状态在有限时间内收敛到平衡点，从而显著提高了系统的收敛速度。同时，终端滑模控制继承了传统滑模控制对系统参数变化和外部扰动不敏感的优点，具有较强的鲁棒性。

三、PMSM三环伺服系统建模与反步终端滑模控制设计

3.1 系统总体结构

PMSM三环伺服系统从内到外依次为电流环、速度环和位置环。电流环作为最内环，负责快速、准确地跟踪电流指令，实现对电机转矩的精确控制；速度环根据位置环输出的速度指令，调节电机转速，保证速度的稳定性和准确性；位置环作为最外环，根据给定的位置指令，输出速度指令，实现电机的精确定位。三个环路相互协作，共同完成PMSM的高精度位置控制任务。

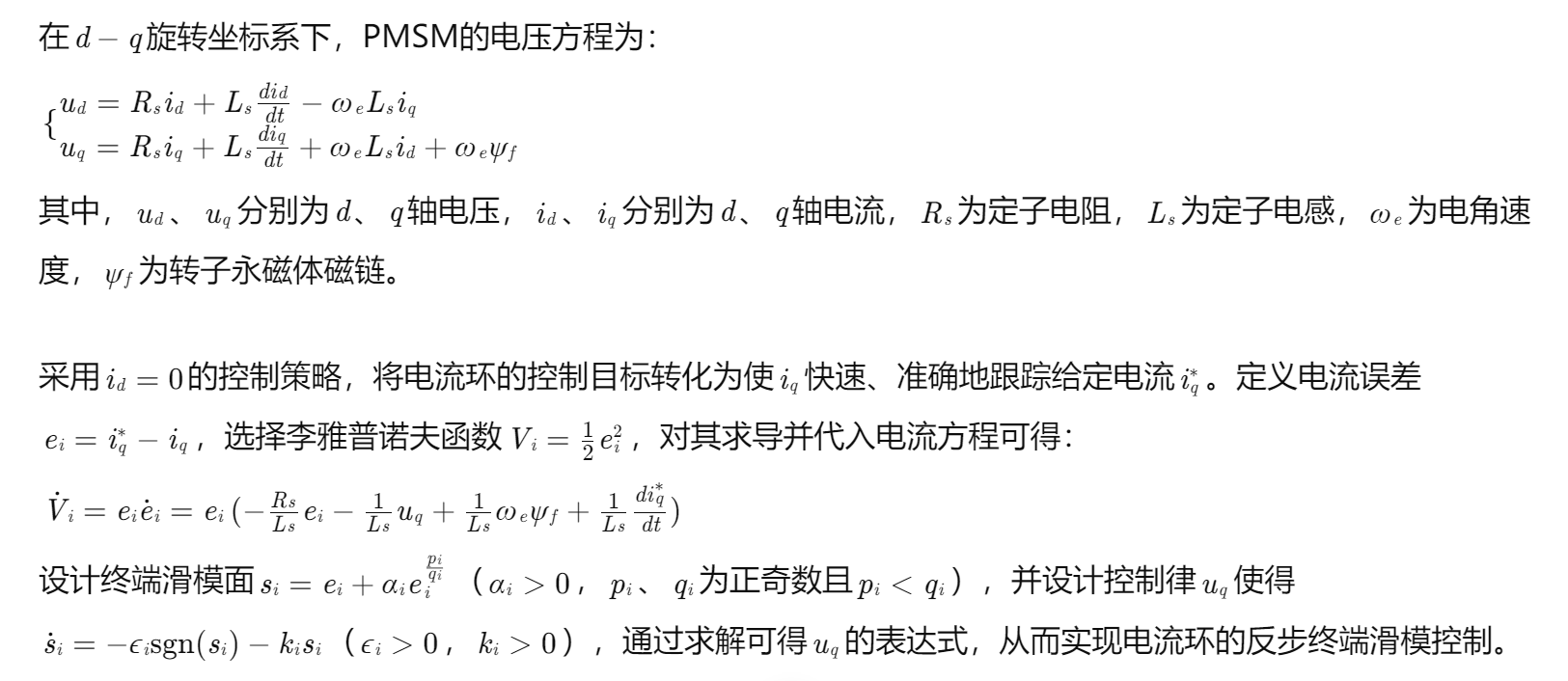

3.2 电流环建模与控制设计

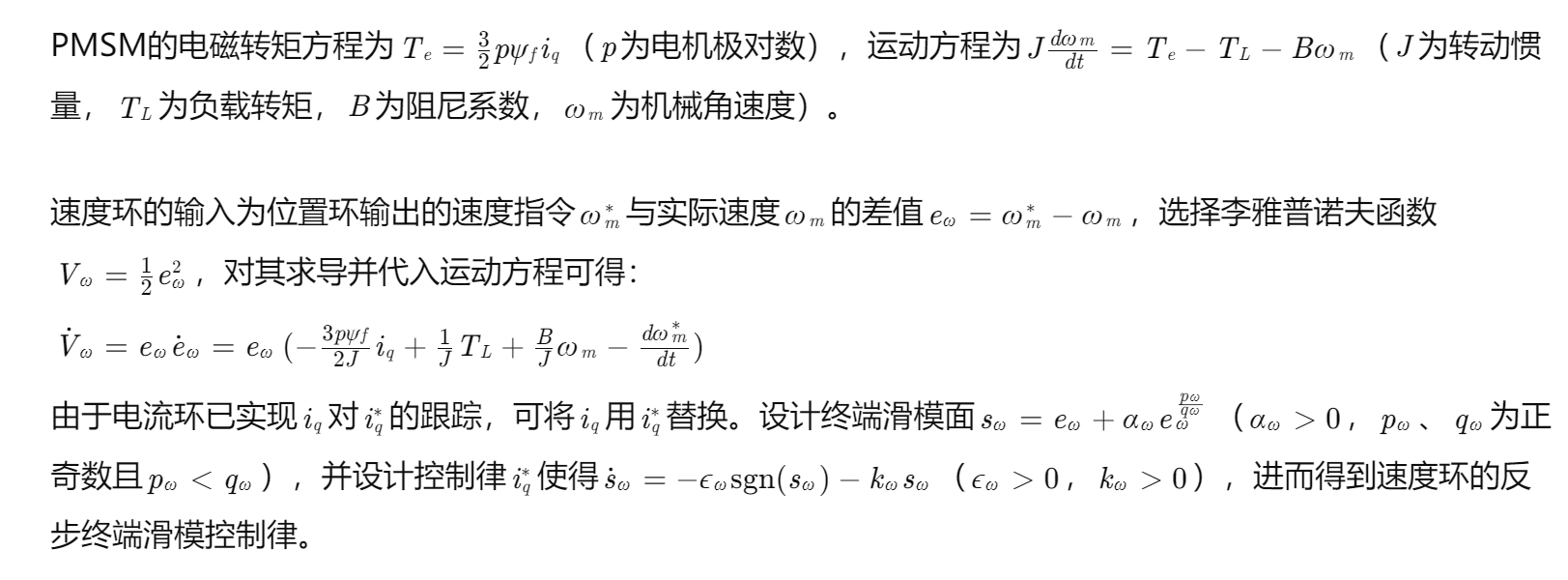

3.3 速度环建模与控制设计

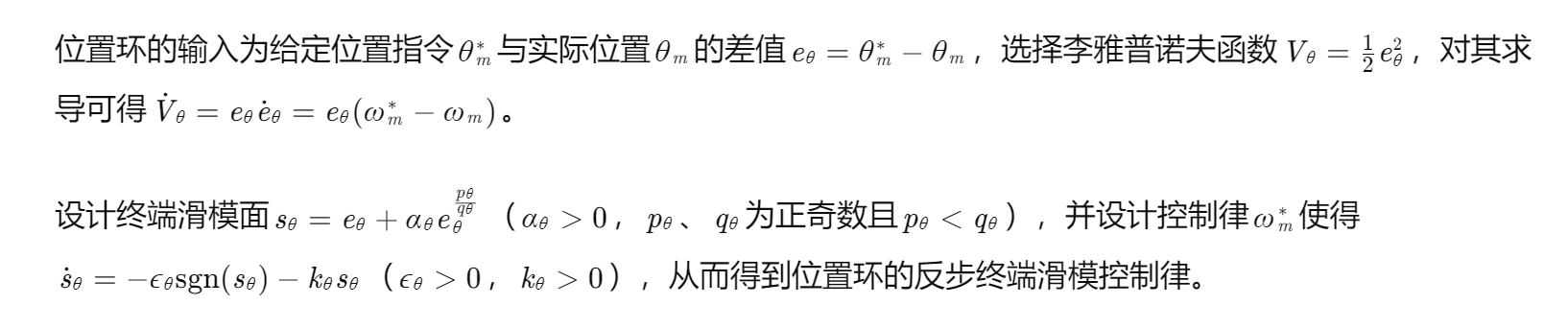

3.4 位置环建模与控制设计

3.5 系统稳定性分析

对于每个子系统，通过选择合适的李雅普诺夫函数，并设计控制律使得其导数负定，可保证每个子系统的稳定性。由于反步设计方法采用级联的方式将各个子系统的控制律组合起来，根据李雅普诺夫稳定性理论，若每个子系统都是稳定的，则整个闭环系统也是稳定的。因此，基于反步终端滑模控制的PMSM三环伺服系统在全局范围内是稳定的。

四、仿真验证

4.1 仿真模型搭建

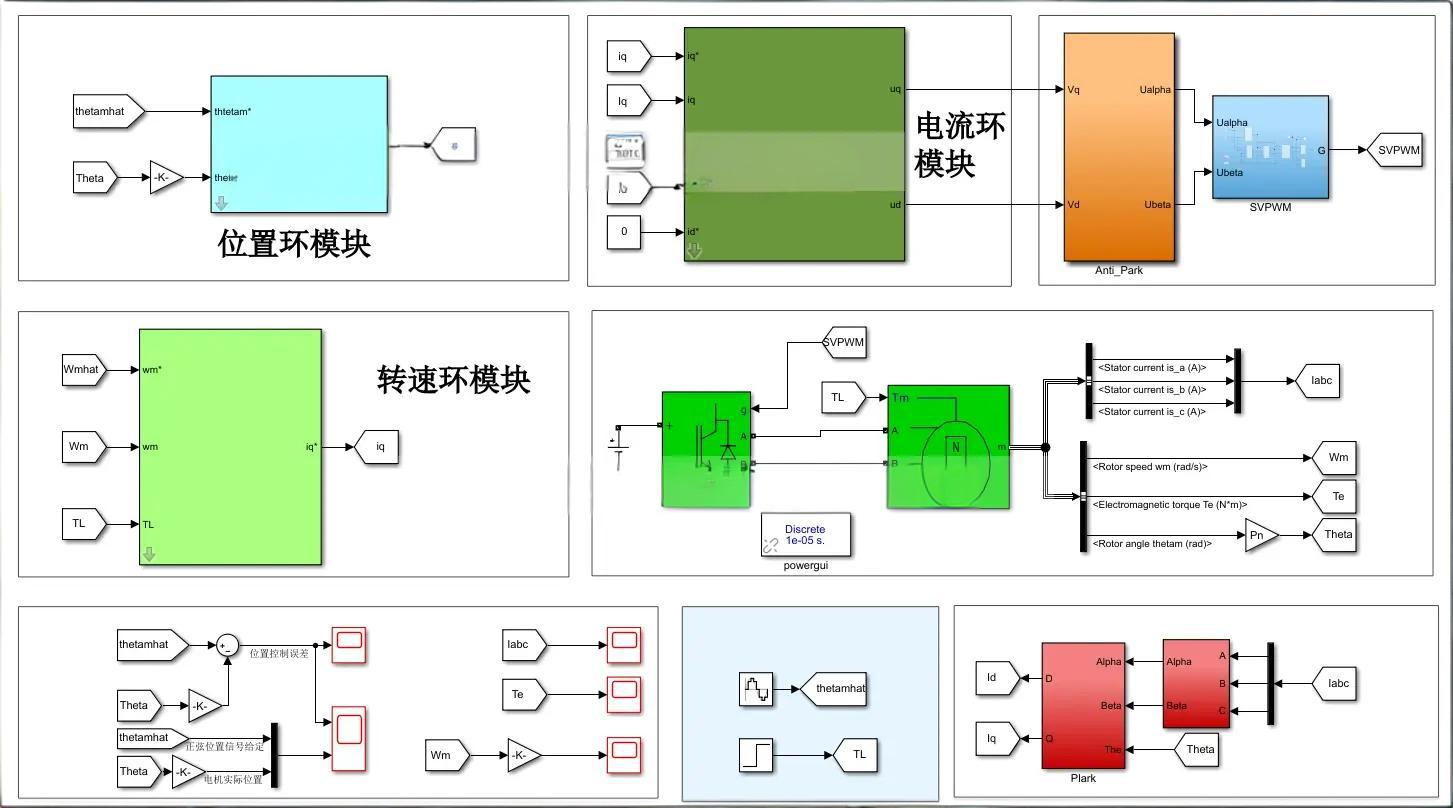

基于MATLAB/Simulink平台搭建PMSM三环伺服系统仿真模型，主要模块包括基于反步终端滑模控制的位置环模块、速度环模块、电流环模块、坐标变换模块（包括Clark变换和Park变换）、SVPWM模块以及PMSM电机模块。各模块之间通过信号线连接，实现数据的传输和交互。

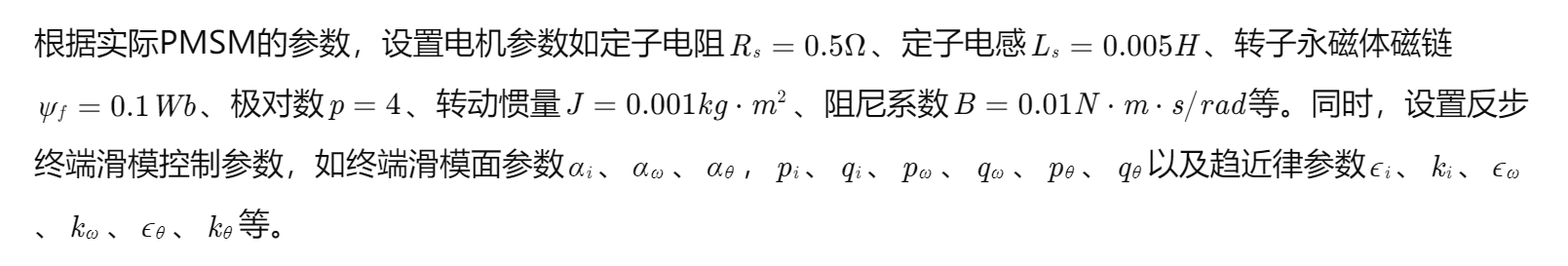

4.2 仿真参数设置

4.3 仿真结果与分析

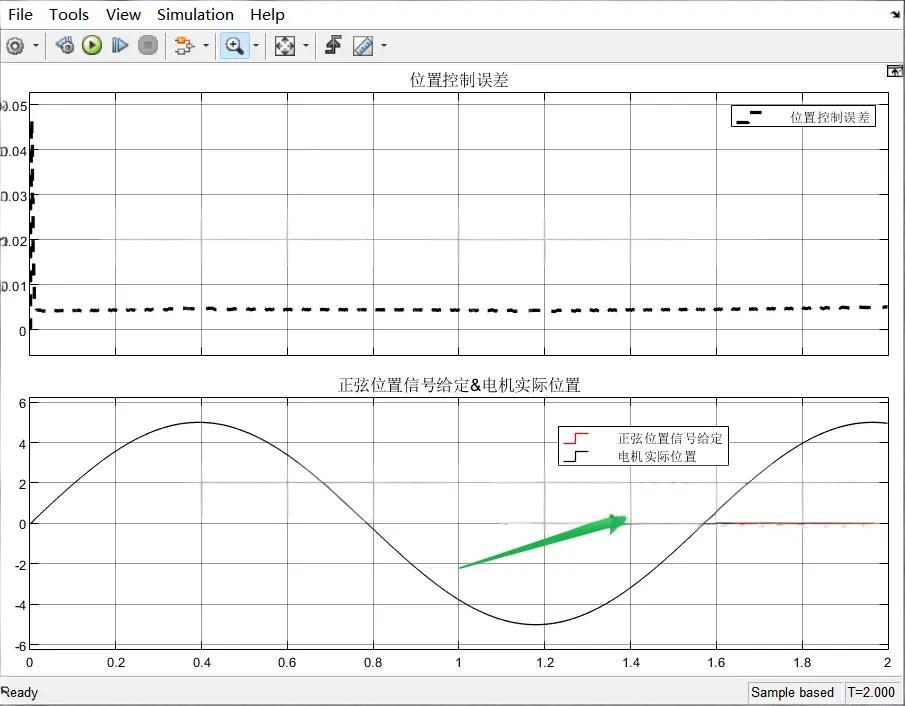

设置不同的位置指令，如阶跃位置指令和正弦位置指令，对系统进行仿真实验。仿真结果表明，基于反步终端滑模控制的PMSM三环伺服系统在阶跃位置指令下，能够快速、准确地跟踪指令位置，无超调或超调量极小，且在负载突变等干扰情况下，能够迅速恢复稳定，具有较强的抗干扰能力；在正弦位置指令下，系统能够精确跟踪正弦轨迹，跟踪误差较小，动态响应性能良好。与传统的PI控制方法相比，所提控制策略在收敛速度、抗干扰能力和定位精度等方面均具有明显优势。

五、结论

本文提出了一种基于反步终端滑模控制的PMSM位置控制器三环伺服系统设计方案，通过对位置环、速度环和电流环分别进行建模与反步终端滑模控制设计，并完成系统稳定性分析，搭建仿真模型验证了所提控制策略的有效性。仿真结果表明，该控制策略能够显著提高PMSM位置控制系统的动态响应速度、抗干扰能力和定位精度，为PMSM高精度位置控制提供了一种新的有效方法。未来的研究可以进一步优化控制参数，考虑实际系统中的非线性因素和不确定性，开展实验研究以验证控制策略在实际应用中的性能。
