💥1 概述

基于Matlab模拟真实变压器老化过程行为的研究

摘要

变压器作为电力系统中的核心设备，其老化过程直接影响电网的安全与效率。本文基于Matlab平台，结合热、电、机械及环境等多因素耦合作用，构建了变压器老化过程的动态仿真模型。通过实验数据验证与实际案例分析，揭示了变压器老化的关键影响因素及其作用机制，为电力设备的状态评估与运维策略优化提供了理论依据。

1. 引言

变压器在长期运行中，受热应力、电应力、机械应力及环境因素的综合作用，其绝缘材料和结构部件逐渐老化，导致性能下降甚至故障。传统老化评估方法多依赖经验公式或单一因素分析，难以准确反映复杂工况下的老化行为。基于Matlab的仿真技术可整合多物理场耦合效应，实现变压器老化过程的动态模拟与寿命预测，为电力系统的可靠运行提供科学支持。

2. 变压器老化机理分析

2.1 热老化

变压器运行中，铁芯和绕组的损耗产生热量，导致绝缘油和纸板温度升高。高温加速绝缘材料的氧化、分解和聚合反应，降低其机械强度和电气性能。热老化遵循阿伦尼乌斯定律，老化速率与温度呈指数关系。例如，当绕组热点温度在80℃-140℃范围内时，温度每升高6℃，变压器相对老化率增加1倍，寿命缩短一半。

2.2 电老化

高电压作用下，绝缘材料内部可能产生局部放电，导致电介质降解和击穿强度降低。局部放电产生的热量会进一步加速热老化过程。此外，脉冲电压和暂态过电压等特殊工况也会加剧电老化。例如，谐波电流会使变压器绕组电压分布不均匀，导致局部电场强度过高，加速绝缘老化。

2.3 机械老化

变压器在运行过程中会受到短路冲击、振动及负载变化等引起的机械应力作用。这些应力会导致绝缘结构松动、变形甚至断裂，降低其支撑和保护能力。例如，短路电流冲击可能使绕组变形、扭曲，甚至损坏绝缘。

2.4 环境老化

变压器长期暴露在潮湿、腐蚀性气体、紫外线等恶劣环境中，会导致绝缘材料吸湿、腐蚀和光解等反应，降低其使用寿命。例如，高湿度环境会降低绝缘性能，增加受潮风险；污秽会导致绝缘子闪络，影响变压器正常运行。

3. 基于Matlab的变压器老化模型构建

3.1 模型选择与结构

变压器老化模型可分为经验模型、物理模型和混合模型三类：

经验模型：基于大量实验数据和统计分析，建立老化速率与温度、电压、负载等因素的经验关系式。例如，使用阿伦尼乌斯方程描述热老化过程，并引入经验系数修正模型。此类模型简单易用，但缺乏物理基础，难以准确预测复杂工况下的老化行为。
物理模型：基于变压器的物理结构和材料特性，建立热力学、电磁学、化学反应等方程组。此类模型具有强物理基础，可准确描述老化过程细节，但计算复杂度高，需大量参数和计算资源。
混合模型：结合经验模型和物理模型的优点，利用物理模型计算变压器内部温度分布，再通过经验模型描述绝缘材料老化速率。此类模型在计算精度和效率间取得平衡，适用于实际工程应用。

3.2 Matlab工具与函数

Simulink：用于建立动态系统模型，模拟变压器在不同工况下的运行状态，计算内部温度、电压、电流等参数。
有限元分析工具箱（FEA Toolbox）：用于变压器的热力学和电磁学分析，计算内部温度分布和电场分布。
优化算法工具箱：用于参数优化，使模型更好地拟合实验数据。
统计分析工具箱：用于数据分析和统计，评估变压器老化风险并预测寿命。

3.3 模型构建步骤

明确模拟目标：确定需模拟的老化过程和关注的性能指标，如绝缘强度、机械强度、油中溶解气体含量等。
选择建模方法：根据目标和资源选择经验模型、物理模型或混合模型。
建立模型结构：定义输入变量（如温度、电压、负载）、输出变量（如老化速率、剩余寿命）、中间变量和模型参数。
参数确定与优化：通过实验数据、仿真结果或经验值确定模型参数，使用优化算法调整参数以拟合实验数据。
模型验证：使用独立实验数据验证模型有效性，若预测结果与实验结果偏差较大，需调整模型结构或参数。
仿真分析：使用构建好的模型模拟变压器在不同工况下的老化过程，预测其寿命和性能变化。

4. 仿真案例与分析

4.1 案例背景

以某柔性电力系统中的油浸式变压器为例，其额定容量为100MVA，额定电压为110kV，运行环境复杂，负荷波动频繁。通过Matlab仿真分析其老化过程，评估剩余寿命并制定运维策略。

4.2 仿真参数设置

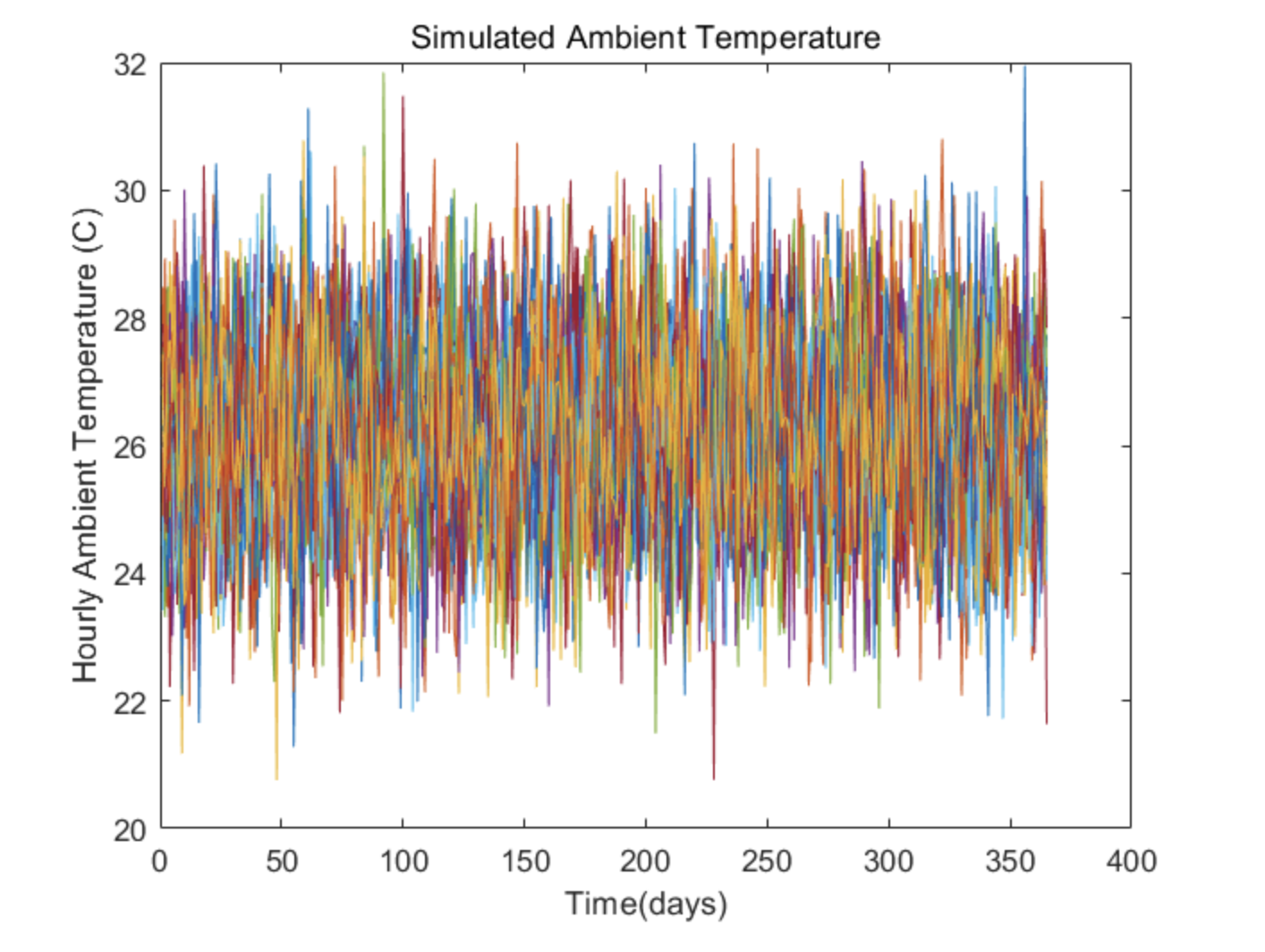

热参数：绕组热点温度范围为80℃-140℃，环境温度为20℃-40℃，散热系数为10W/(m²·K)。
电参数：额定电压为110kV，谐波含量为5%，过电压倍数为1.5倍。
机械参数：短路冲击电流为10kA，振动频率为50Hz，机械应力系数为0.5。
环境参数：湿度为60%-90%，污秽等级为III级，紫外线强度为0.5W/m²。

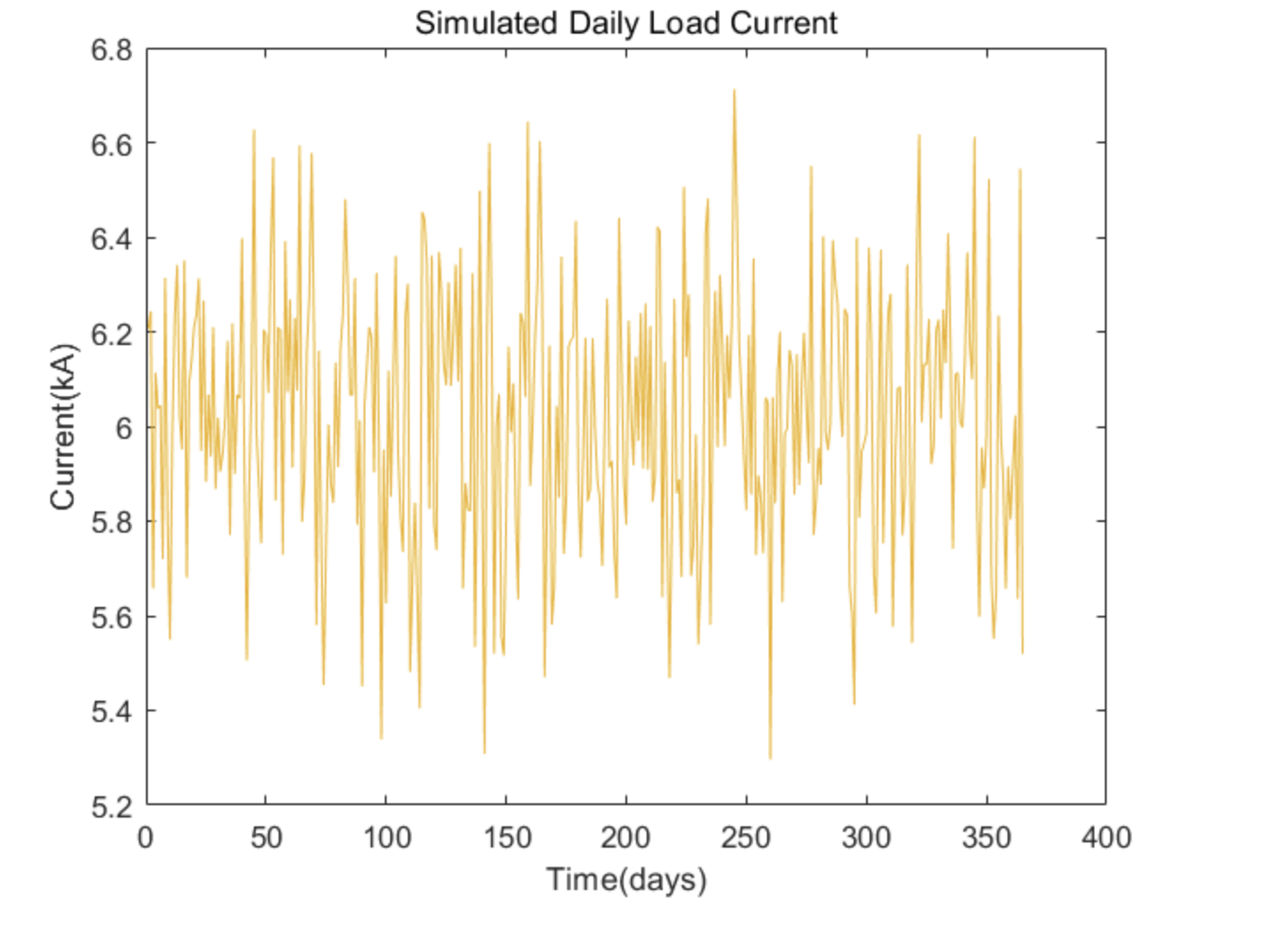

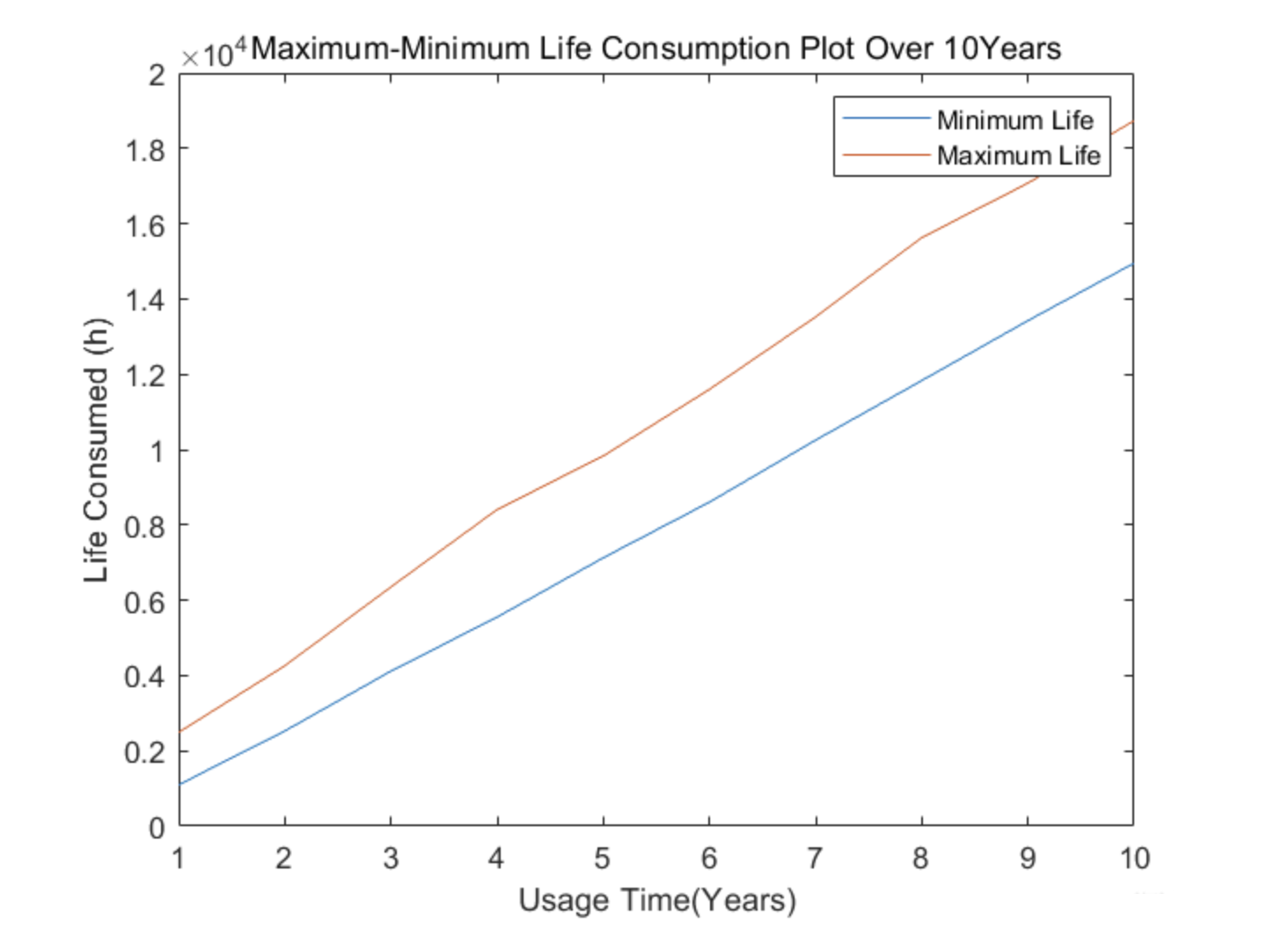

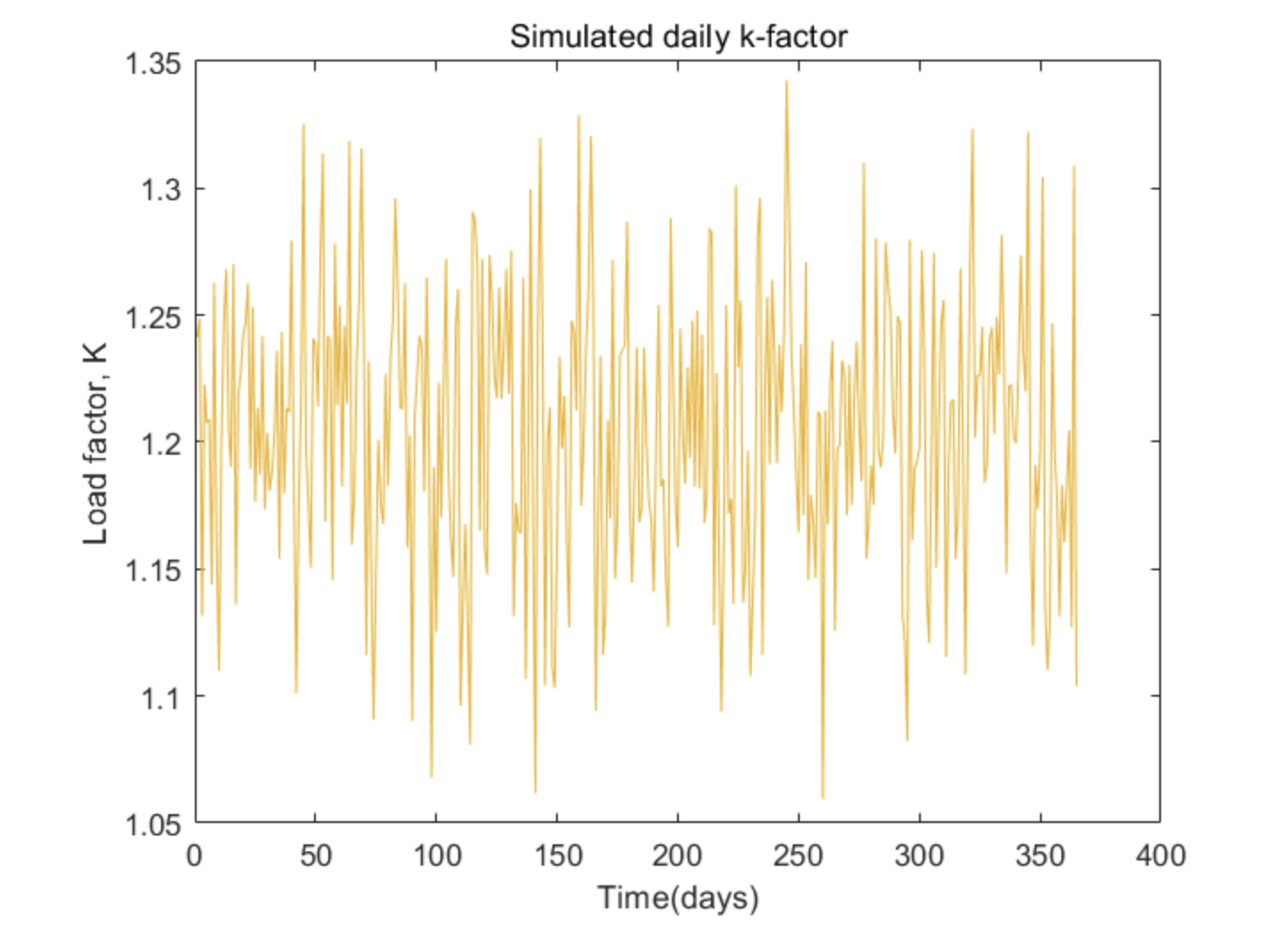

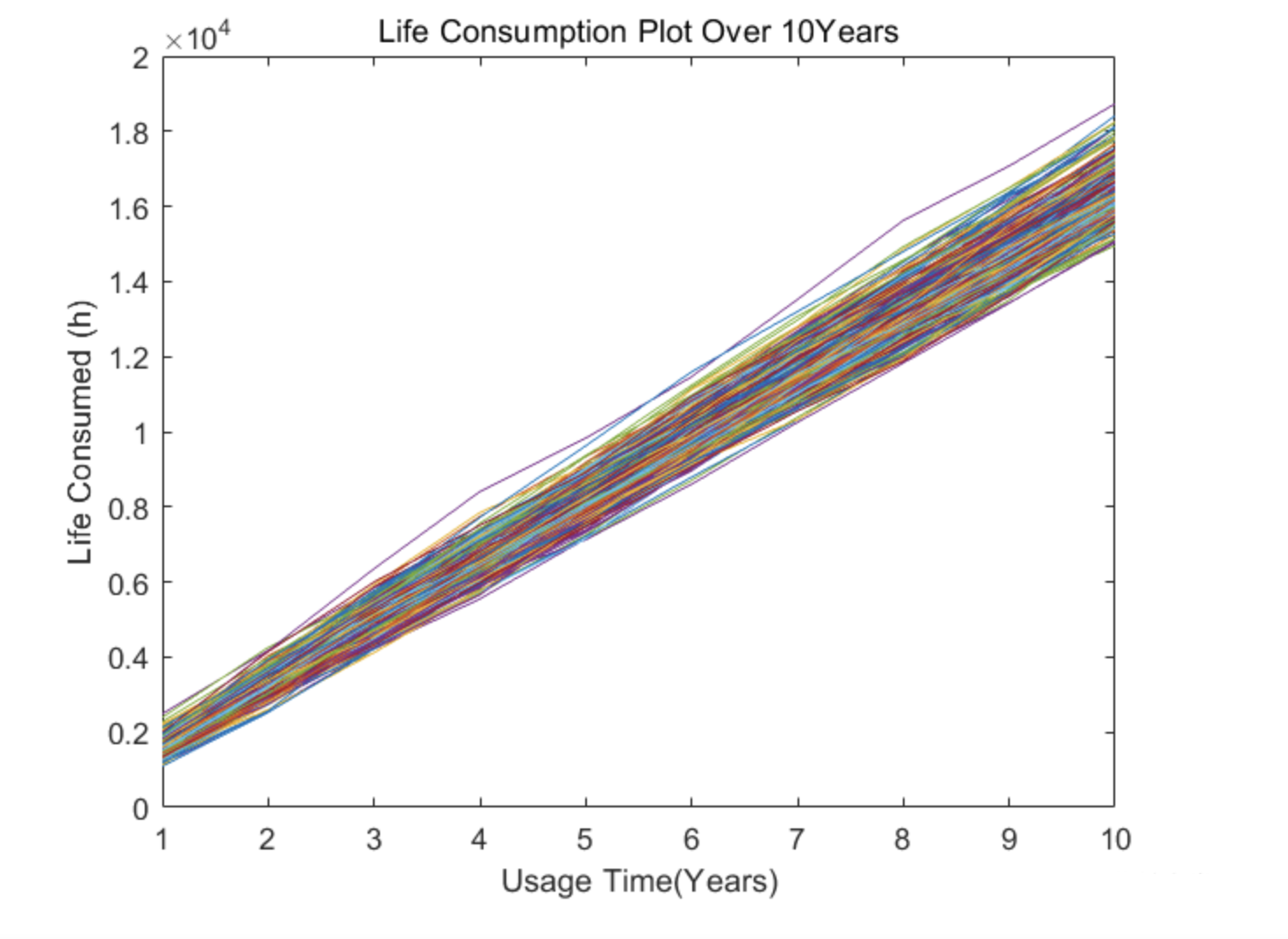

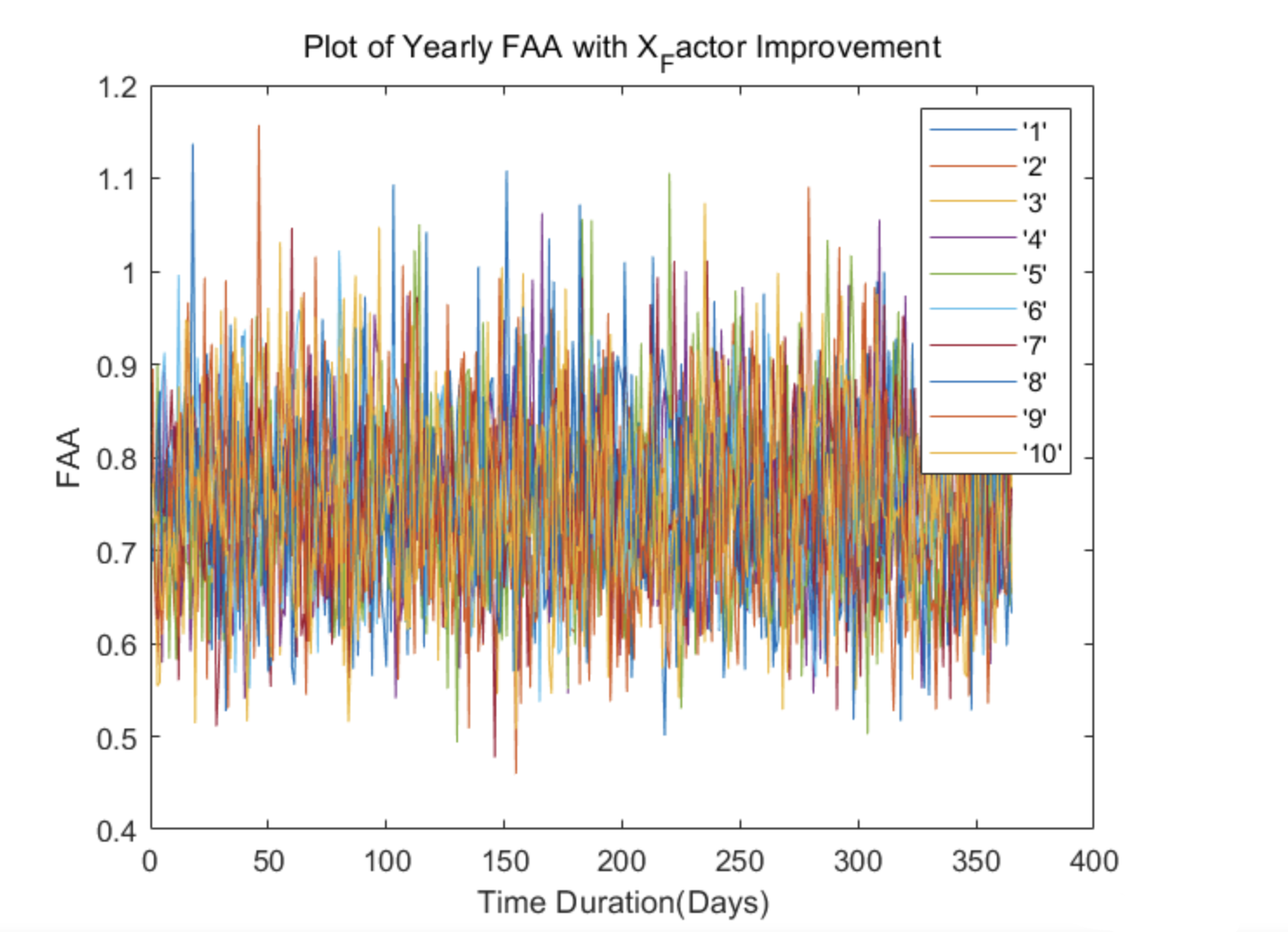

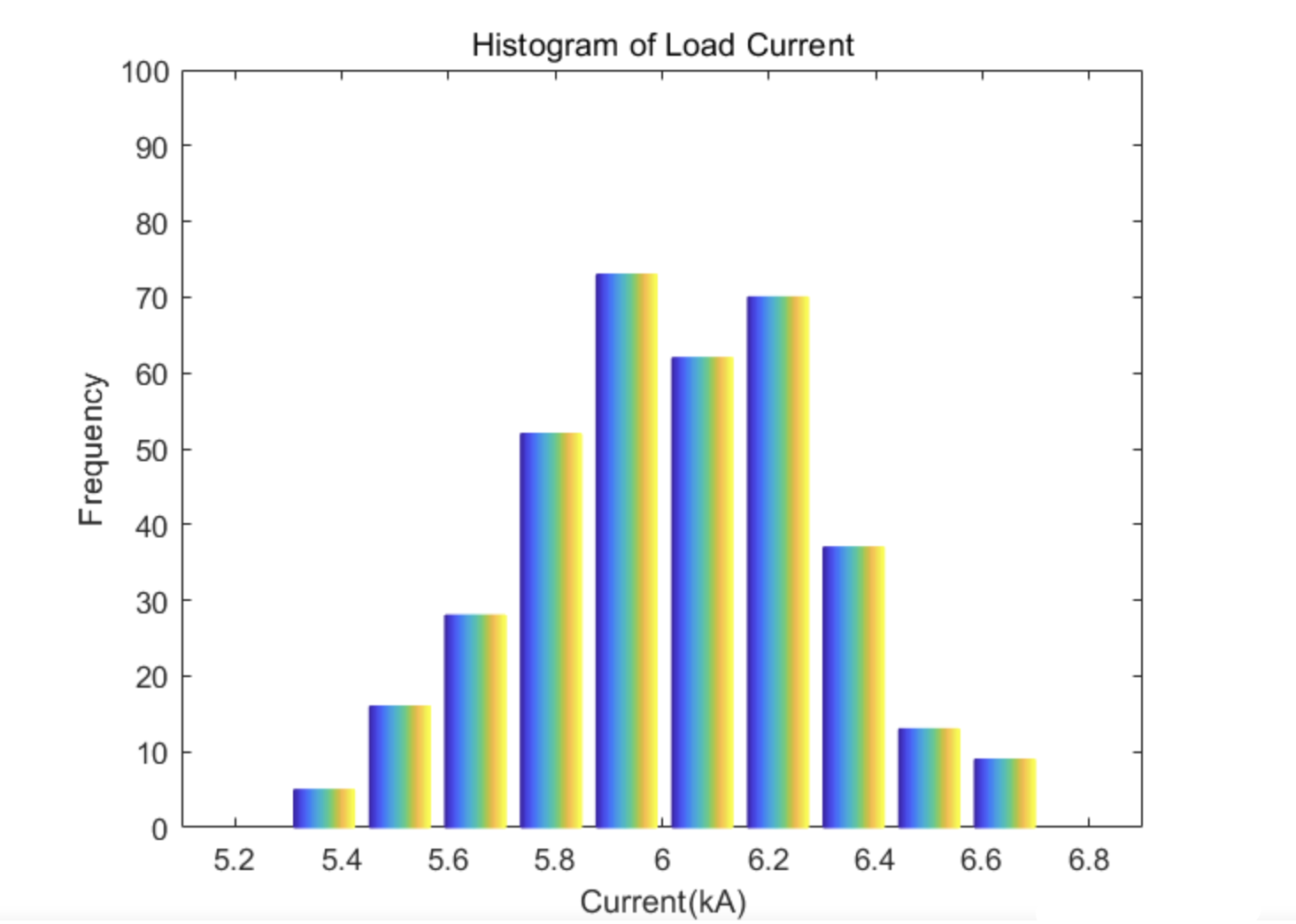

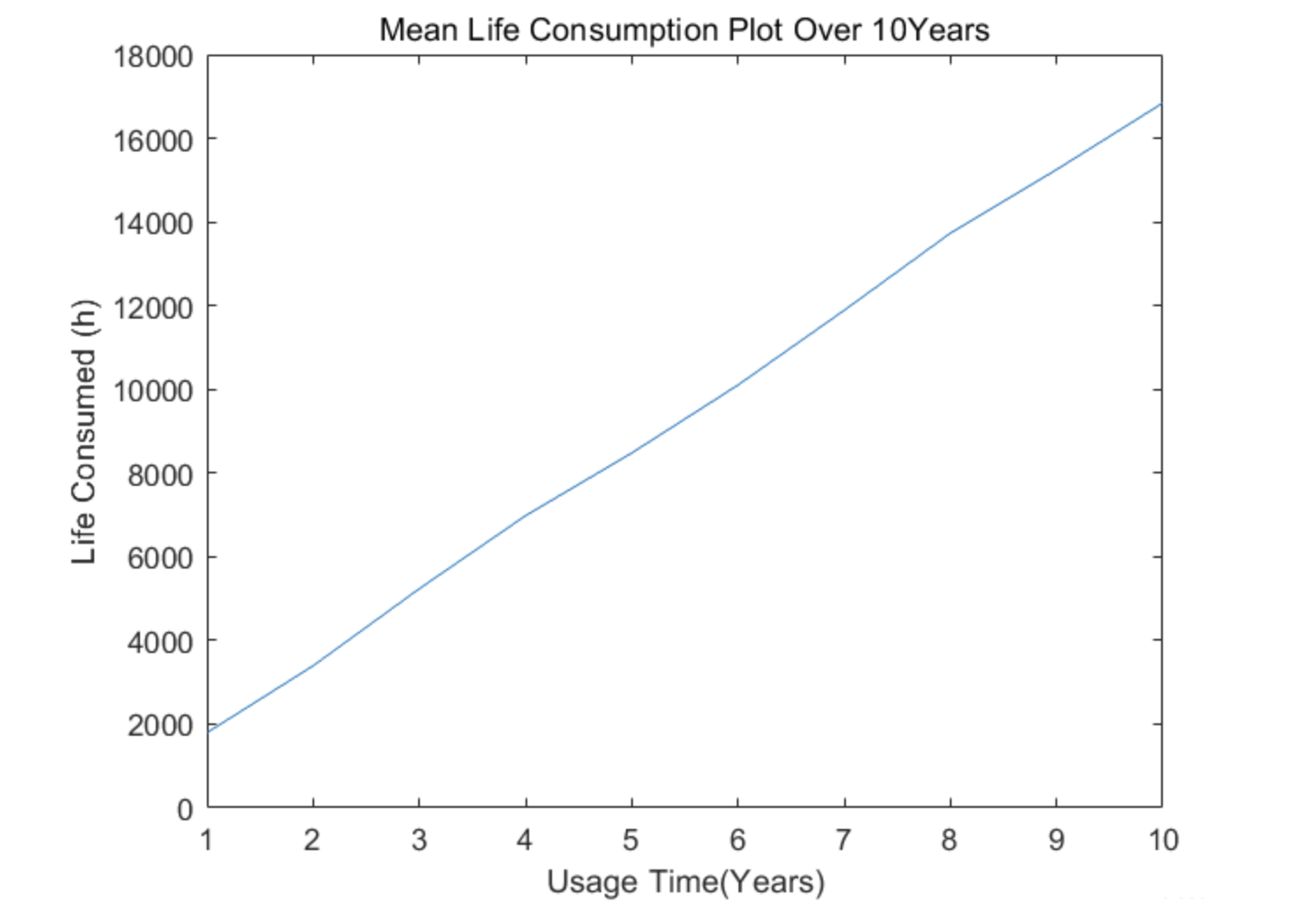

4.3 仿真结果分析

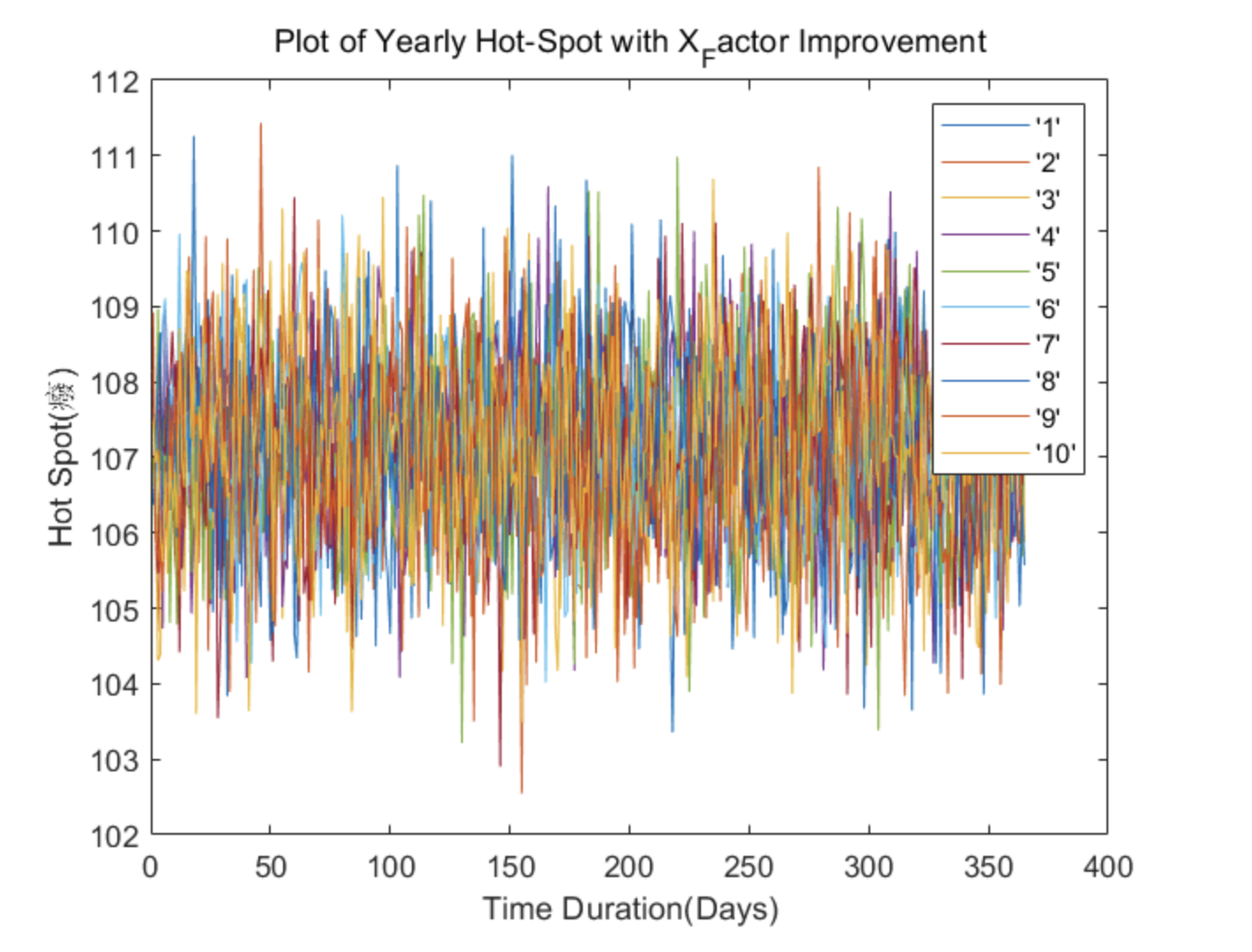

热老化分析：仿真结果显示，当绕组热点温度为120℃时，变压器相对老化率为正常温度（98℃）下的8倍，寿命缩短至1/8。这表明高温是加速变压器老化的关键因素。
电老化分析：谐波电流使绕组电压分布不均匀，局部电场强度增加20%，导致绝缘材料老化速率加快。过电压冲击下，绝缘击穿风险显著升高。
机械老化分析：短路冲击电流使绕组变形量增加0.5mm，机械应力导致绝缘结构松动，降低了其支撑能力。
环境老化分析：高湿度环境使绝缘材料吸湿率增加15%，导致绝缘性能下降；污秽等级升高使绝缘子闪络概率增加30%。
