💥1 概述

随着阵列信号处理技术的不断发展,到达角估计(Angle Of Arrival)的研究在移动通信系统中具有重要意义。通过分析经典MUSIC算法,针对其搜索空间较大,受噪声影响较大的因素,提出改进的根值MUSIC算法。对影响MUSIC算法性能的信噪比、采样数、阵元数、入射角度等因素以及根值MUSIC算法进行仿真,仿真结果表明改进的根值MUSIC算法是有效的。

摘要

MUSIC（Multiple Signal Classification）算法是一种高分辨率的空间谱估计算法，广泛应用于阵列信号处理中的到达角（Angle of Arrival, AOA）估计。该算法通过信号子空间和噪声子空间的正交性，能够精确估计信号源的方向，尤其在多径传播环境中表现出色。本文详细介绍了MUSIC算法的原理、实现步骤、改进方法及其在AOA估计中的应用，并通过仿真和实验验证了算法的有效性。

1. 引言

随着无线通信技术的快速发展，对信号源方向的精确估计在雷达、声纳、无线通信等领域变得越来越重要。AOA估计作为信号处理的关键技术之一，能够确定信号源的空间位置，为定位、跟踪和识别等应用提供重要信息。MUSIC算法作为一种基于子空间分解的高分辨率AOA估计算法，自提出以来便受到广泛关注和研究。

2. MUSIC算法原理

2.1 算法背景

MUSIC算法由Schmidt于1986年首次提出，旨在解决传统波束形成技术在分辨接近的信号源时存在的限制。该算法通过信号子空间和噪声子空间的正交性，利用空间谱估计理论来分离和定位信号源，显著提高了AOA估计的分辨率和精度。

2.2 数学模型

假设有M个阵元的均匀线阵（ULA）接收到来自K个远场信号源的信号，接收信号可以表示为：

X(t)=AS(t)+N(t)

其中，X(t)是接收信号矩阵，A是阵列流型矩阵，S(t)是信号源矩阵，N(t)是噪声矩阵。

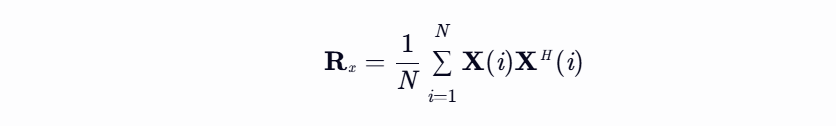

对接收信号进行预处理并计算协方差矩阵：

其中，N是样本数量，H表示共轭转置。

2.3 特征分解

对协方差矩阵Rx进行特征值分解：

其中，V是特征向量矩阵，Λ是对角阵，其对角元素是对应的特征值。

通过特征值分解，将协方差矩阵分解为信号子空间和噪声子空间。信号子空间由最大的K个特征值对应的特征向量组成，噪声子空间则由剩余的M−K个最小特征值对应的特征向量组成。

2.4 空间谱构造

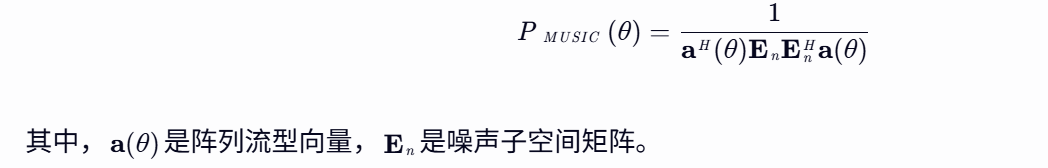

MUSIC算法构造的空间谱函数为：

2.5 峰值搜索

在MUSIC谱上寻找峰值，这些峰值对应于信号源的AOA估计。通过遍历所有可能的角度，找到使空间谱函数值最大的角度，即为信号源的AOA。

3. MUSIC算法实现步骤

3.1 信号预处理与数据采集

获取阵列接收到的信号数据，并进行预处理，如去除噪声、校正误差等。

3.2 计算协方差矩阵

根据接收信号数据计算协方差矩阵Rx。

3.3 特征分解

对协方差矩阵进行特征值分解，得到特征值和特征向量。

3.4 噪声子空间估计

选择对应小特征值的特征向量作为噪声子空间向量。

3.5 MUSIC谱构造

构造MUSIC谱函数，利用噪声子空间与信号源方向向量的正交性。

3.6 峰值搜索

在MUSIC谱上寻找峰值，得到信号源的AOA估计。

4. MUSIC算法的改进方法

4.1 空间平滑技术

针对相干信号源，采用空间平滑技术提高MUSIC算法的估计性能。通过将阵列分成多个子阵列，并对每个子阵列的协方差矩阵进行平均处理，以恢复协方差矩阵的秩，从而解决相干信号源导致的估计不准确问题。

4.2 根值MUSIC算法

根值MUSIC算法通过求解多项式根来找到信号到达角度，避免了传统MUSIC算法中的峰值搜索过程，降低了计算复杂度，同时保持了较高的估计精度。

4.3 加权MUSIC算法

加权MUSIC算法通过引入加权因子，对噪声子空间进行加权处理，以提高算法在低信噪比环境下的估计性能。该算法不需要知道信源数目，通过最大最小谱值比实现盲频谱感知，进一步提高了频谱利用率。

5. MUSIC算法在AOA估计中的应用

5.1 无线通信系统

在无线通信系统中，MUSIC算法可用于估计移动台的位置和方向，提高通信质量和覆盖范围。通过部署多个基站，利用MUSIC算法对移动台发出的信号进行AOA估计，结合三角测量法实现移动台的精确定位。

5.2 雷达探测系统

在雷达探测系统中，MUSIC算法可用于估计目标的方向和位置，提高雷达的探测能力和抗干扰能力。通过发射宽带信号并接收目标反射的回波信号，利用MUSIC算法对回波信号进行AOA估计，实现目标的高精度定位。

5.3 声纳系统

在声纳系统中，MUSIC算法可用于估计水下目标的方向和距离，提高声纳的探测性能和分辨率。通过部署水听器阵列，利用MUSIC算法对水下目标发出的声波信号进行AOA估计，结合时延估计实现目标的高精度定位。

6. 仿真与实验验证

6.1 仿真验证

通过MATLAB仿真平台，对MUSIC算法在AOA估计中的性能进行仿真验证。仿真结果表明，MUSIC算法在信噪比较高、阵元数较多时能够准确估计信号源的AOA，且分辨率较高。

6.2 实验验证

在实际环境中采集CSI数据，对MUSIC算法进行实测验证。实验结果表明，利用现有三天线AP能够实现室内多径信号AOA的超分辨估计，置信度为67%的角度误差是8.5度，置信度为67%的定位误差是1.3米。

📚2 运行结果

部分代码：%%
% Code name: 2D MUSIC algorithm
clc
clear
close all
format long
N=200;fs=2e11;
doa=[40 60]/180*pi;
w=[pi/4 pi/4]'*95e9;
M=10;
Msub=3;
P=length(w);
c=3e8;
lambda=c*2*pi/w(1);
deltad=lambda/2;
% deltad=lambda/1.5;
snr=10;
D=zeros(P,M);
for k=1:P
D(k,:)=exp(-1i*2*[0:M-1]*pi*deltad*sin(doa(k))/lambda);
end
s=2*exp(1i*(w*[1:N]));
x=D'*s;
x=x+awgn(x,snr);
figure,
%% Without spatial smoothing
R_old=x*x';
J=fliplr(eye(M));
R_old=R_old+J*conj(R_old)*J;
[N,~]=eig(R_old);
NN=N(:,1:M-P);
theta=-90:0.5:90;
for ii=1:length(theta)
SS=zeros(1,length(M));
for jj=0:M-1
SS(1+jj)=exp(-1i*2*jj*pi*deltad*sin(theta(ii)/180*pi)/lambda);
end
PP= SS*NN*NN'*SS';
Pmusic_im(ii)=abs(1/PP);
end
Pmusic_im=10*log10(Pmusic_im/max(Pmusic_im));
plot(theta,Pmusic_im,'c');
hold on
%% When we use only one sub sub-array
R_sub_ma=[];
for t=1:M-Msub+1
x_sub=x(t:t+Msub-1,:);
R_sub=x_sub*x_sub';
R_sub_ma(t,:,:)=R_sub;
end
