💥1 概述

一、问题定义与核心挑战

多无人机协同路径规划需在三维空间中满足以下最低成本目标：

  1. 路径成本：总飞行距离最短
  2. 高度成本：维持安全飞行高度（避免地形碰撞）
  3. 威胁成本：规避雷达、障碍物等威胁源
  4. 转角成本：减少急转弯以降低能耗和控制难度
    需通过算法平衡多目标冲突，实现全局最优解。

二、鲸鱼优化算法（WOA）的原理与改进

1. 标准WOA算法机制

WOA模拟座头鲸的捕食行为，包含三阶段：

  • 包围猎物：

    其中 A 和 C 为系数向量，Xbest​ 为当前最优解。

  • 泡泡网攻击（螺旋更新）：

    用于局部精细搜索。

  • 随机搜索：当 ∣A∣>1时随机选择个体探索新区域。

2. 针对路径规划的改进策略

  • 混合PSO-WOA算法：
    引入非线性惯性权重平衡全局探索与局部开发能力。

  • 三维空间扩展：
    将鲸鱼位置向量 Xi=(xi,yi,zi) 定义为三维路径点序列，增加高度维度约束。

  • 转角约束处理：
    在适应度函数中增加转角惩罚项：

    其中 θj​ 为相邻路径段夹角。

三、多无人机协同避障机制

1. 协同定位与通信

  • 采用毫米波雷达实现厘米级定位精度，支持无卫星导航环境下的编队保持。

  • 分布式避障决策：
    每架无人机广播实时位置，通过MPC（模型预测控制）在线优化局部路径：

    其中 Ok​ 为障碍物中心，rOk​​ 为半径。

2. 威胁建模方法

  • 动态威胁评估：
    基于DBN（动态贝叶斯网络）计算威胁等级概率，实时更新威胁代价：

    其中 Lk为威胁因子。

  • 雷达探测规避：
    使用指数函数建模雷达威胁区域，衰减系数控制影响范围。

四、多目标优化模型与权重分配

1. 综合成本函数设计

  • Jpath​：路径总长度
  • Jheight：偏离安全高度的累计偏差
  • Jthreat：威胁场强积分
  • Jturn​：转角超限惩罚
  • 权重分配：通过熵权法或实验调优确定 ∑ωi=1。
2. Pareto最优解求解

采用NSGA-II算法处理多目标冲突，生成非支配解集：

  • 快速非支配排序（复杂度 O(MN2)）
  • 拥挤度比较确保解集多样性

五、算法实现与仿真验证

1. 环境建模
  • 三维栅格地图：将空间离散化为 N×N×HN×N×H 栅格，黑色栅格代表障碍物。
  • 动态威胁注入：模拟新增障碍物触发实时路径重规划。
2. 性能对比
算法路径长度收敛迭代次数转角次数
标准WOA142.3 m2179
PSO-AWOA混合128.7 m1845
NSGA-II131.5 m2056
PSO-AWOA在复杂环境中收敛更快且路径更平滑。

六、研究展望

  1. 动态环境适应性：结合强化学习处理移动障碍物。
  2. 能耗优化：引入风场/海流模型修正路径成本。
  3. 硬件在环验证：毫米波雷达与飞控系统集成测试。

结论

基于改进WOA的多无人机路径规划，通过混合PSO的全局搜索能力、三维威胁代价建模及多目标权重分配策略，实现了路径长度、高度、威胁规避与转角成本的综合优化。仿真表明PSO-AWOA在收敛速度和平滑性上优于传统算法，为复杂环境下的协同作业提供了有效解决方案。未来需进一步研究动态环境适应性与实际系统集成。

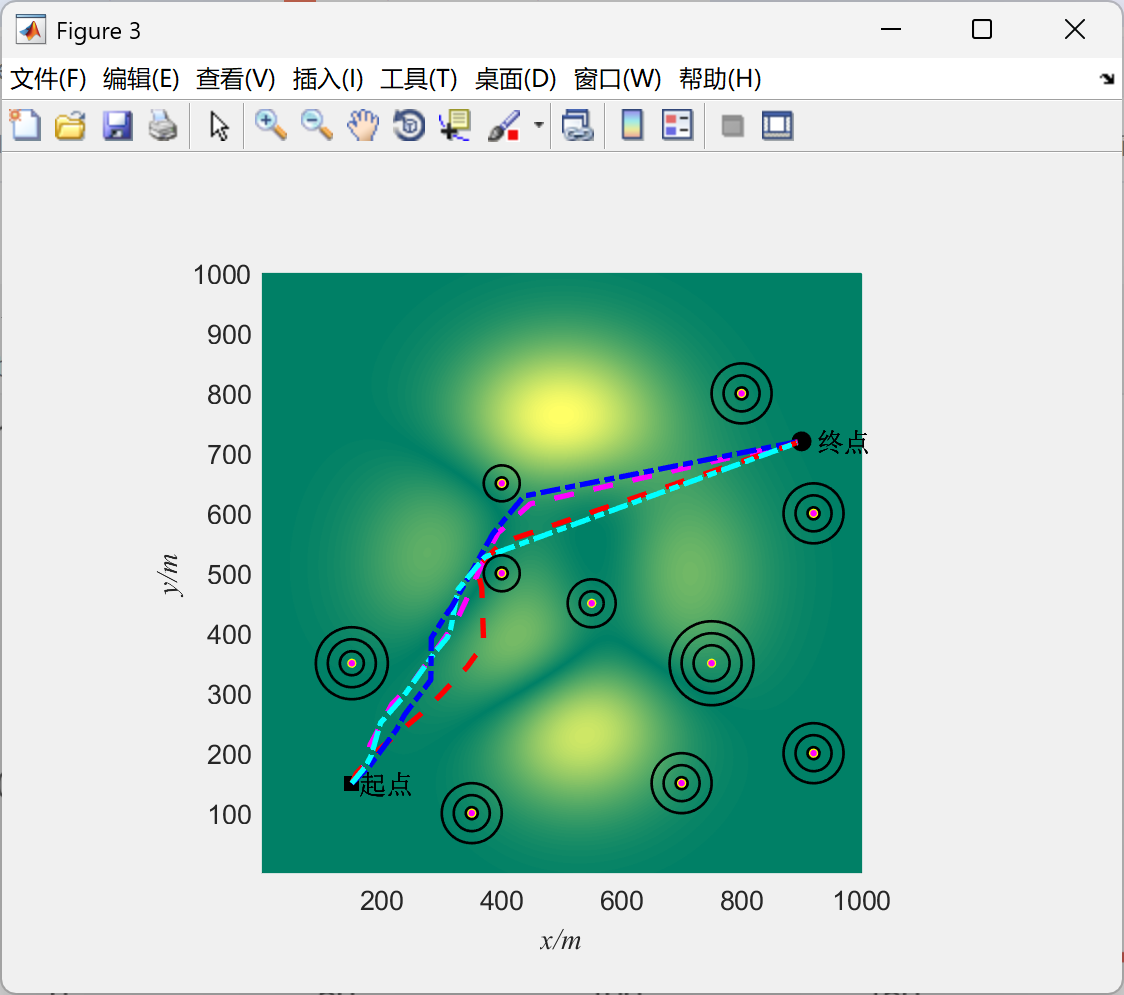

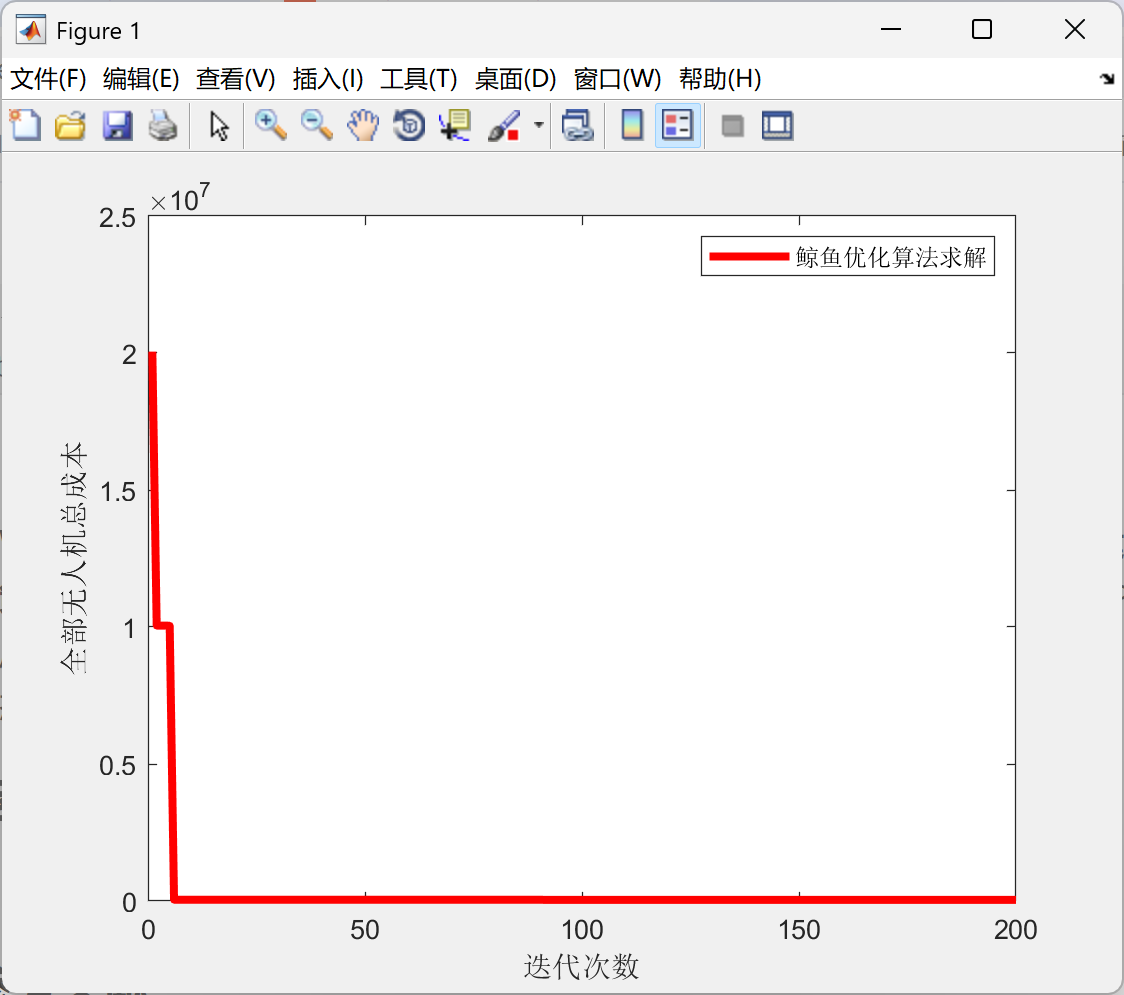

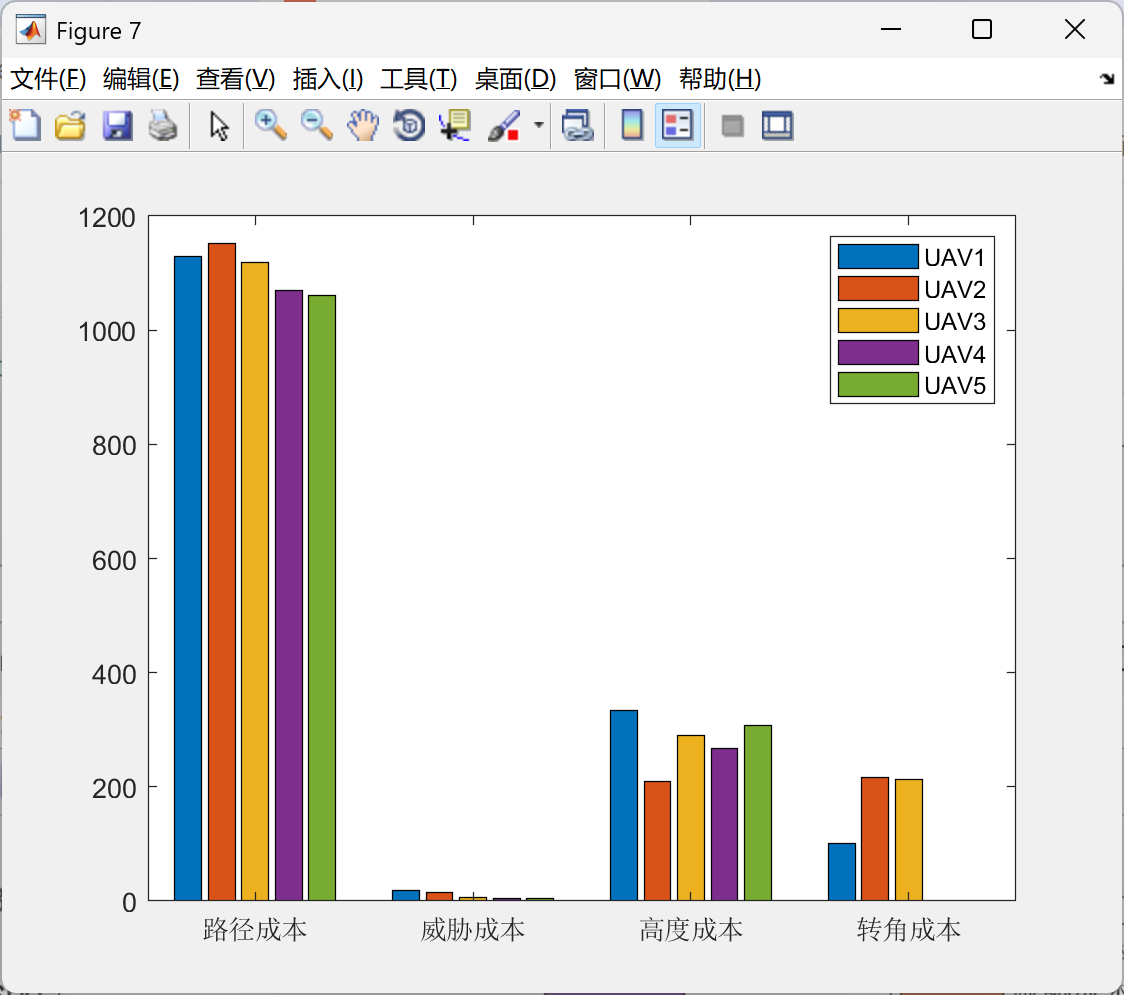

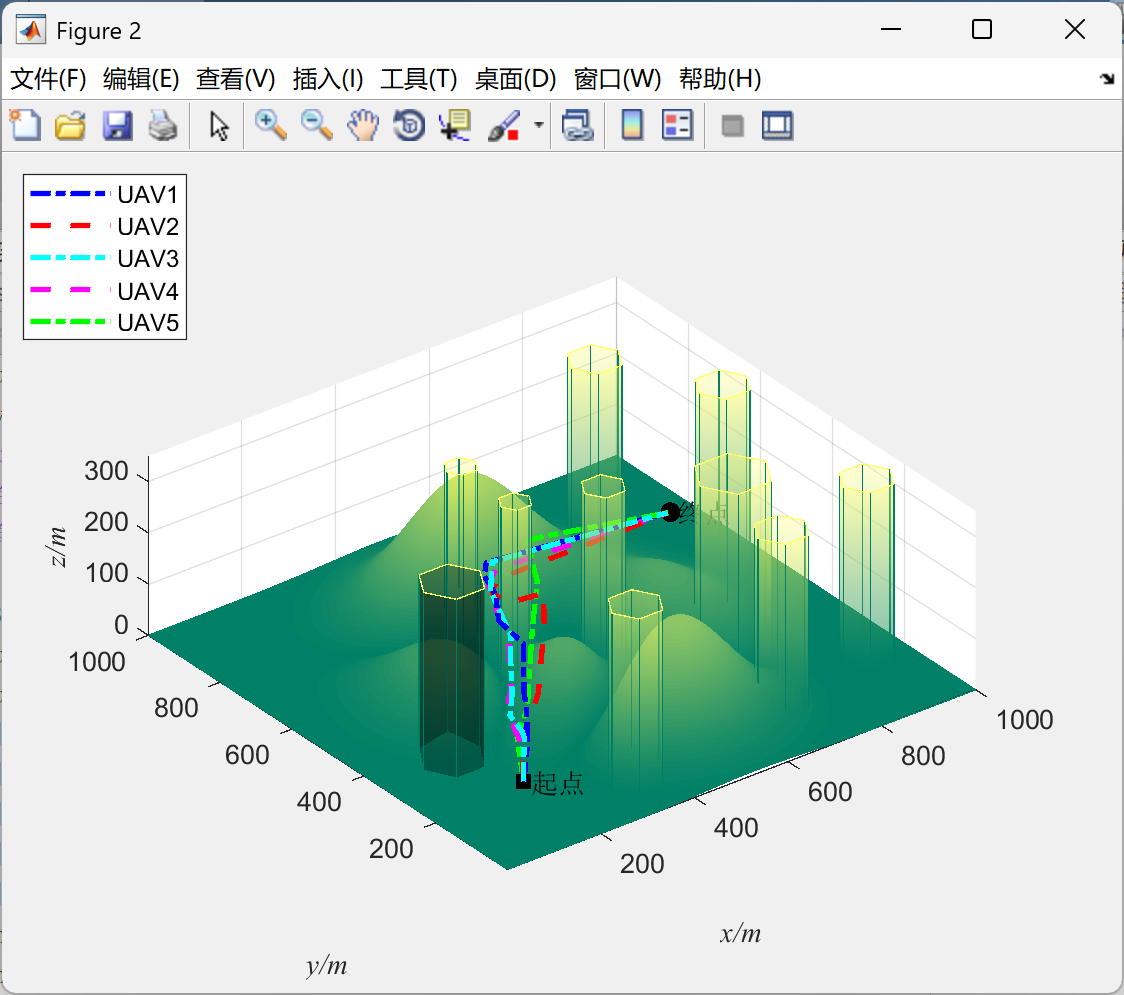

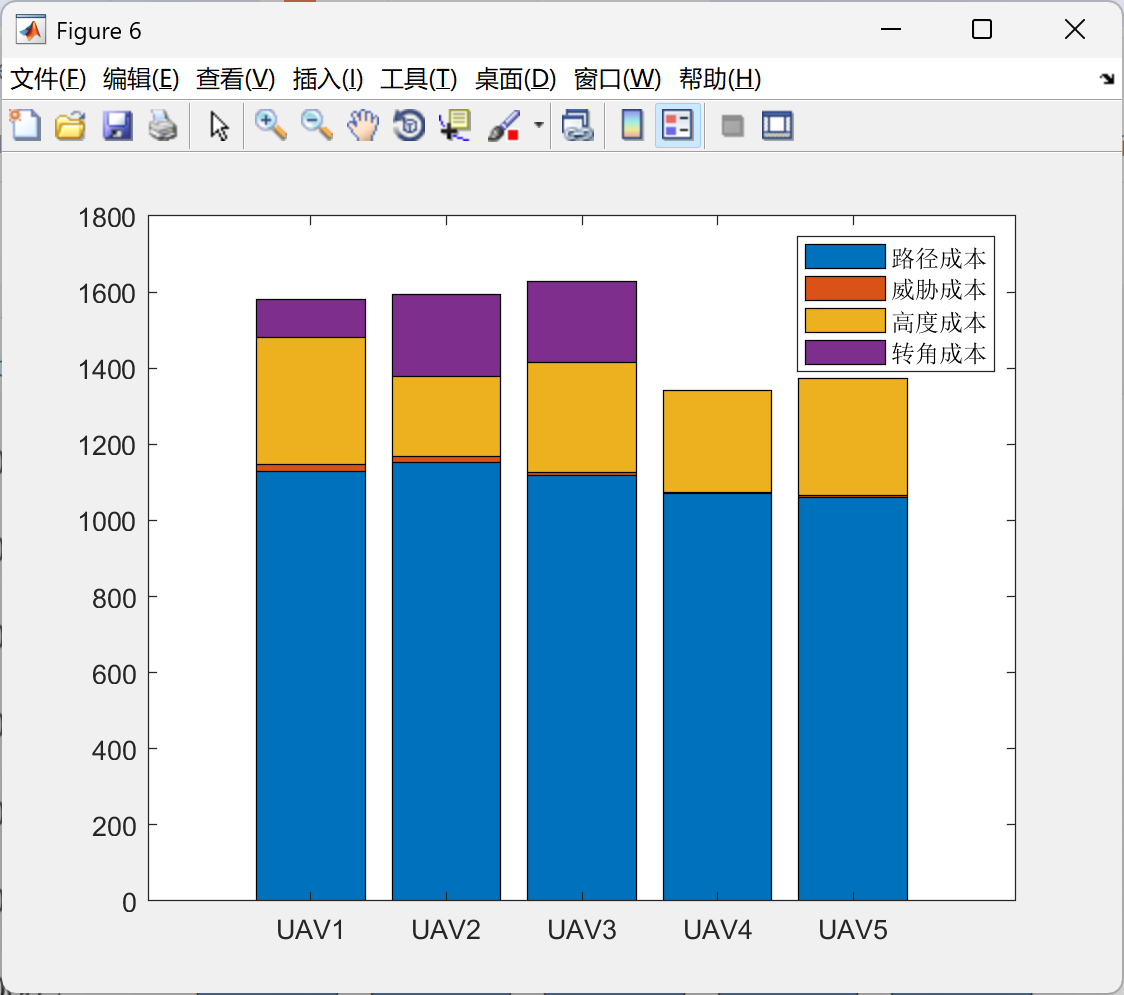

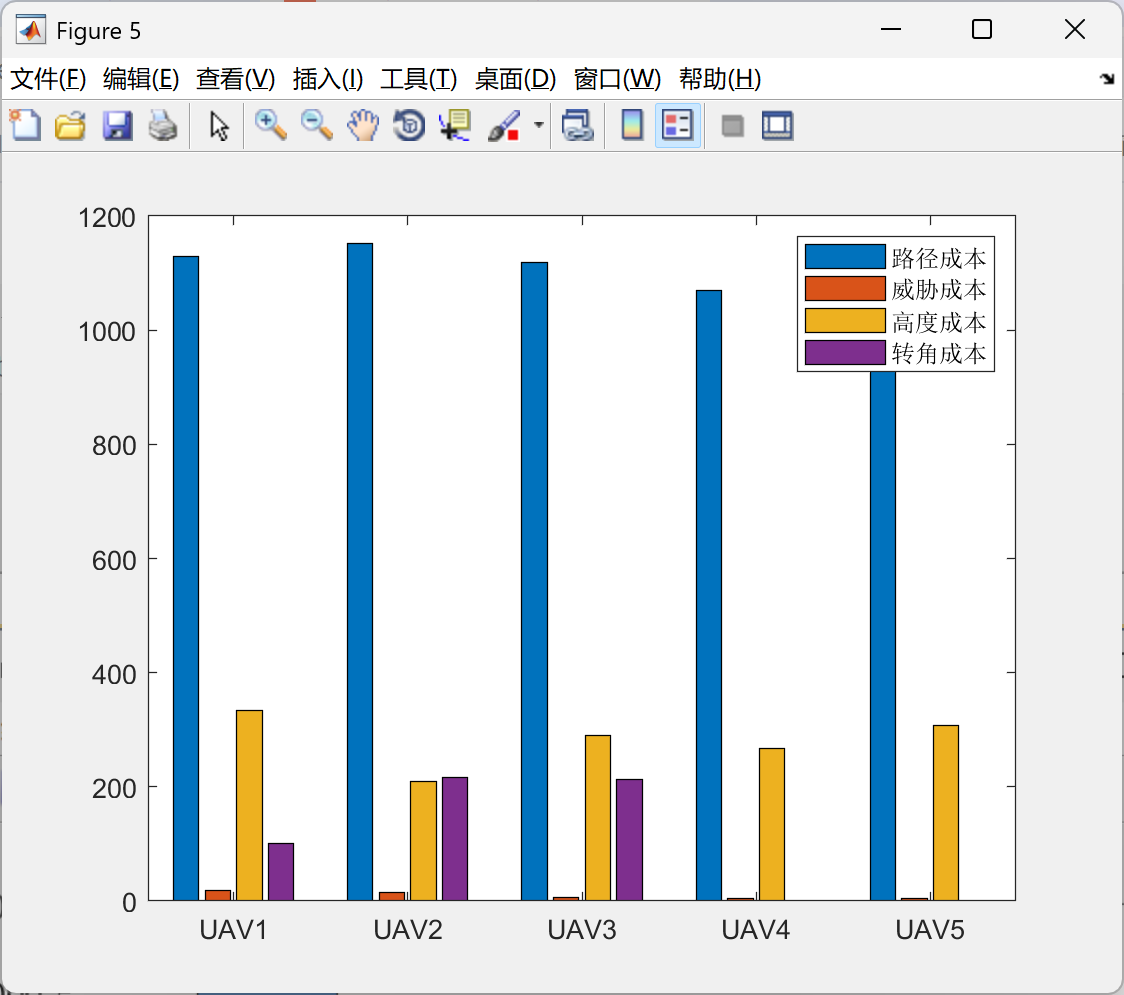

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

[1]谌海云,陈华胄,刘强.基于改进人工势场法的多无人机三维编队路径规划[J].系统仿真学报, 2020(3):414-420.

[2]温夏露,黄鹤,王会峰,等.基于秃鹰搜索算法优化的三维多无人机低空突防[J].浙江大学学报（工学版）, 2024, 58(10):2020-2030.

[3]王文涛,叶晨,田军.基于多策略改进人工兔优化算法的三维无人机路径规划方法[J].电子学报, 2024, 52(11):3780-3797.

🌈4 Matlab代码实现
