高速图像采集记录仪

最高存储速率3.2GB/s， Cameralink 接入，

最高容量 16TB

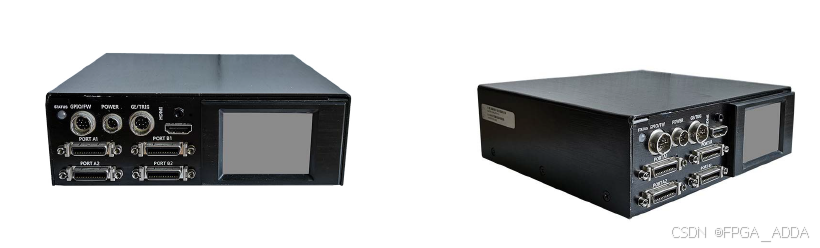

高速图像采集记录仪是一款用于高速工业相机数据记录的设备，它可以实现高速相机数据的记录、回播、模拟和仿真等功能。紧凑的尺寸、可高靠性的设计，使它特别适合单兵装备、车载、无人机载、有人机载、舰载、弹载或星载类的强固型便携式高性能大容量高速图像应用场合。尽管拥有小巧尺寸，但是超高存储速率和超大容量，使它具有超越预期的性能。

主要规格

4 路标准 CameraLink MDR 输入
- 4 个 Base
- 或 2 个 Medium/Full/80Bit CameraLink 相机输入
2 个标准的 40Gbps QSFP+ 光口输入
- 可转化成 8 个标准的 10Gbps SFP+ 光口
- 支持单模和多模
存储速率可达 3.5GB/s（8 片 SSD）
最大存储容量可达 16TB
支持两路 CameraLink 相机仿真功能
- 历史数据导入 , 可配置根据录制的图像仿真相机的输出
- 支持两组 (Base/Medium/Full/80Bit) 同时仿真输出
- 或者一组 (Base/ Medium/Full/80Bit) 数据采集加一组(Base/Medium/Full/80Bit) 仿真输出
2 个符合 SAS 2.0 标准规范的快速数据导出接口
- 可以转化成 8 个标准的 SATA III 接口
升级后可支持触屏输入、记录控制和状态显示，记录仪可脱离上位机单独使用
设备支持在线快导 , 升级后存储模块支持快速更换和拔出后单独快导。
纯导冷无风扇设计
- -40~55°C 纯被动无风流宽温工作范围
- 加导热或风流更耐高温

控制监测功能主要有：文件路径选择、采集容量或记录时间设置，采集开始及停止控制，文件删除，锁定等采集过程监测等。

价值

超便携高速图像采集记录仪，<1.5kg；
高性能，可达 3.5GB/s；
大容量；
宽电压输入，可使用车载或机载的供电系统；
坚固型设计；
纯导冷散热 : 纯导冷无风扇设计。
支持集群；
可适配多种类相机输出接口
支持多种控制接口 : 支持 RS232，RS422，GE，GPIO 口控制；升级后可支持触摸屏控制
数据快速导出
升级后可用做模拟器或者仿真器
维护性好
数据异常恢复功能。

采用业内最紧凑的 8 盘位标准 2.5 吋磁盘结构设计，单机设备仅有两个手机平铺大小，重量小于 1.5Kg。业内最大的性能体积比和性能重量比。体积小巧，部署灵活方便。是便携应用场合、嵌入式集成应用的理想之选。

开发环境

系统配套软件支持 windows7 操作系统开发环境。控制软件开发支持如下：

FPGA 开发软件：Vivado 2013.2；
FPGA 开发工具：Platform Cable USB；
上位机软件： CVI 9.0/QT/VC 等；

多种数据输入 / 输出接口

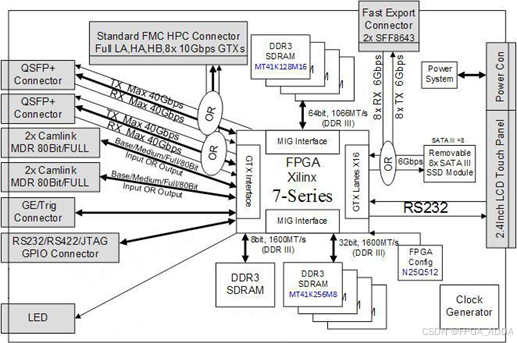

标配 2 个 QSFP+ 光口（支持 SRIO，Aurora，10GE 等协议）和 4 个MDR Camlink 接口。通过预留的标准FMC 子卡接口，可配接各种标准 FMC AD 子卡，实现 SFP+，CoaxPress， 3G-SDI，CLHS/HS-Link 等各种接口输入输出。

多种控制接口

支持 RS232，RS422，GE 和 GPIO 口控制，升级后可实现按钮和触摸屏控制。

设计规范

坚固型设计 : 坚固型结构设计和全加固型的连接器选型，满足国军标 GJB150.16 和 GJB3493 规范的振动和冲击应用的要求。纯导冷散热 : 纯导冷无风扇设计，全工业级物料，‐40~55°C 纯被动无风流宽温工作范围，可靠性和耐用性高。

性能指标（一）

每台记录仪坚固型纯导冷嵌入式超高速大容量图像 / 雷达数据记录仪包含 2 组背板 SRIO x4 数据 /8 路背板 Rocket IO 数据输入，符合标准 SRIO 速率为 3.125G，预留 6.25G 的支持。实际记录带宽 >=1.6GB/s，最大支持 3.8GB/s；另外系统还支持以下功能。
