半导体“极限挑战场”：揭秘一颗芯片的严苛性能试炼

—— 解析STD2000X如何完成从“微安级”到“千安级”的精准测量

在半导体世界里，每一颗芯片在出厂前都必须经历一场“极限挑战”——在不同的电压、电流、温度下，验证其性能边界与可靠性。这场挑战的“裁判”，正是像STD2000X半导体电性测试系统这样的专业设备。今天，我们不谈广告，只聊技术：它是如何实现对芯片从“微安级微弱漏电”到“千安级大电流导通”的精准测量的？

一、为什么芯片需要“极限测试”？

芯片在实际应用中可能面临各种极端情况：

• 电动汽车的IGBT模块需承受600A以上的瞬间电流；

• 手机快充芯片的MOSFET开关频率高达MHz级；

• 航天器件要在-55°C至125°C的温度范围内稳定工作…

如果芯片没有经过严格的电性测试，轻则性能不达标，重则导致整机失效甚至安全事故。

二、测量范围惊人：从“呼吸声”到“雷鸣声”

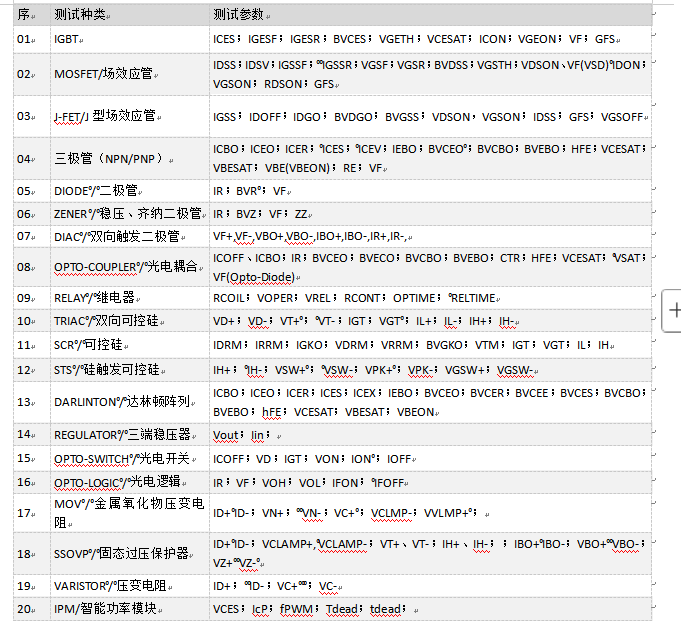

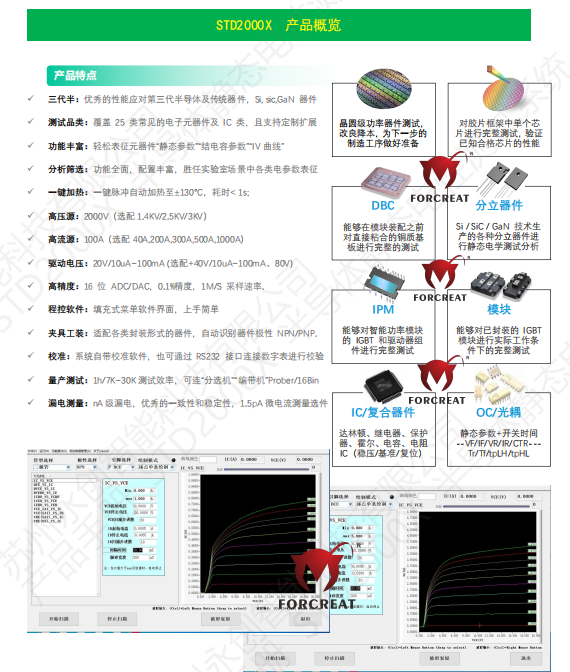

STD2000X的测试能力覆盖了极其宽广的范围：

• 电压：最低±2V，最高可扩展至3000V

• 电流：最微±4μA，最大可扩展至1000A

• 漏电流测量：最低可达1.5pA级别

• 温度范围：支持-55°C至+150°C高低温实时测试

这意味着，它既能检测到芯片“呼吸般微弱”的漏电流，也能承受“雷鸣般强劲”的大电流冲击。

三、关键技术突破：如何实现“精准又快速”？

🔹 脉冲测试技术：不让芯片“发烧”

传统直流测试中，大电流会使芯片迅速发热，导致测量失真。STD2000X采用脉冲测试模式，在300μs的极短时间内施加电流并采集数据，避免器件温升，确保数据真实反映芯片特性。

🔹 16位高精度ADC：看见“微观世界”

系统采用16位ADC，电压测量分辨率最低达1.53μV，电流分辨率最低达1.53pA——这相当于在嘈杂的环境中清晰捕捉到一根针落地的声音。

🔹 开尔文感应结构：消除“线缆欺骗”

通过四线制测量与开尔文感应夹具，自动补偿测试线缆带来的压降误差——就像用“显微镜”直接观察器件引脚，而非通过“模糊的望远镜”。

四、实战场景：当芯片遭遇“灵魂拷问”

🛠️ 场景一：SiC MOSFET的“导通电阻”测试

• 问题：SiC器件在高温、高压下导通电阻是否稳定？

• 方案：使用STD2000X的RDS(on) vs. VGS曲线扫描功能，在25°C至125°C范围内自动测量，绘制全温度特性曲线。

🛠️ 场景二：光耦的“开关时间”精确测量

• 挑战：光耦的tpLH、tpHL通常在微秒级，传统万用表无法捕捉。

• 方案：搭配OC-switch选件，精准测量光耦从“开到关”与“关到开”的完整时序。

🛠️ 场景三：IPM模块的“死区时间”验证

• 需求：智能功率模块的上下桥臂“死区时间”必须在微秒级内精准控制。

• 测试：通过FPWM信号与电流采样，实时测量并分析死区时间是否在安全范围内。

五、不只是机器：更是一个“开放实验室”

STD2000X支持：

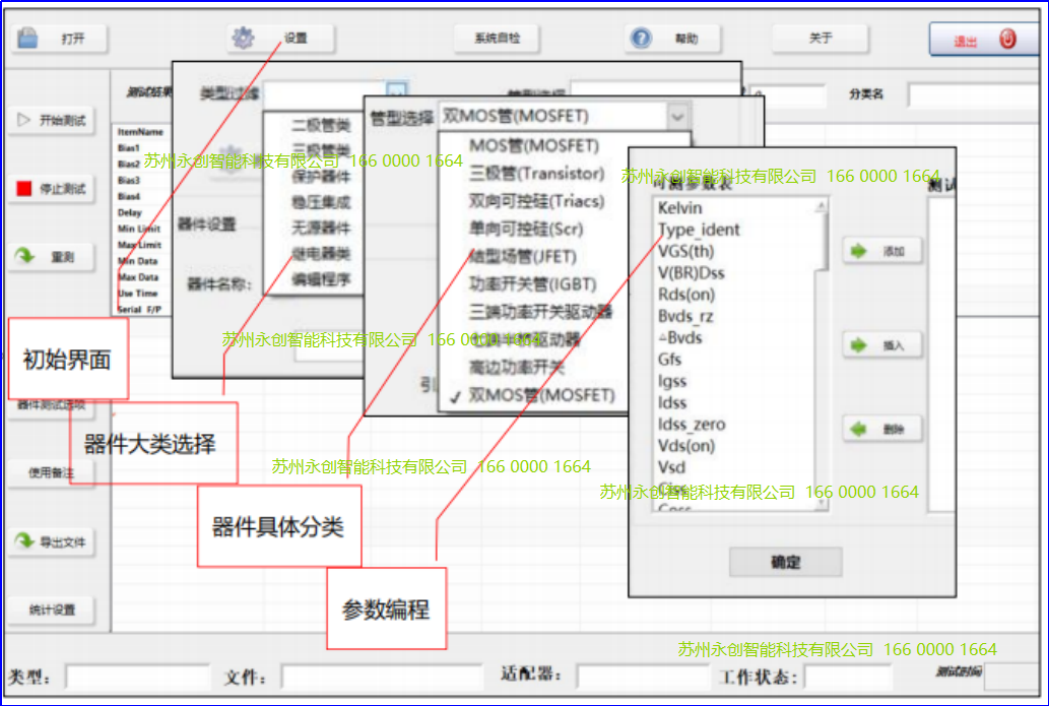

• 自定义测试流程：用户可编程设置复杂的多步测试序列；

• 多种接口扩展：Prober接口、Handler接口、RS232校准接口；

• 数据深度分析：测试结果可导出为Excel，支持SPC统计分析；

• 模块化选配：可根据需要扩展高压、大电流、曲线追踪、Trr测试等功能。

这意味着它不仅能作为产线测试机，更能成为研发团队的“柔性实验平台”

结语：测试，是芯片与真实世界之间的“翻译官”

每一颗芯片在出厂前，都应在模拟的真实环境中经历严苛的性能验证。STD2000X所做的，正是在虚拟与现实之间搭建一座精准的桥梁，让设计者的意图、制造者的工艺、使用者的需求，通过电性参数被准确“翻译”出来。
