探秘半导体“体检中心”：如何为一颗芯片做静态参数测试？

—— 走进STD2000X半导体电性测试系统的技术世界

  在现代电子设备中，半导体器件如同人体的“心脏”与“神经”，其性能直接决定了整机的可靠性与效率。而如何对这些微小的“电子器官”进行全面、精准的“体检”，成为了半导体研发、制造与质量控制中不可或缺的一环。今天，我们就来聊聊半导体测试背后的技术与设备——以STD2000X半导体电性测试系统为例，揭开芯片测试的神秘面纱。

一、什么是半导体电性测试？

简单来说，电性测试就是通过施加电压、电流，测量器件的响应，从而判断其是否满足设计规格。测试内容包括：

• 静态参数：如漏电流、阈值电压、饱和压降等；

• 动态参数：如开关时间、反向恢复时间等；

• IV特性曲线：描绘器件在不同电压、电流下的工作状态。

这些数据不仅用于判断器件是否“合格”，更是优化设计、分析失效原因、提升可靠性的关键依据。

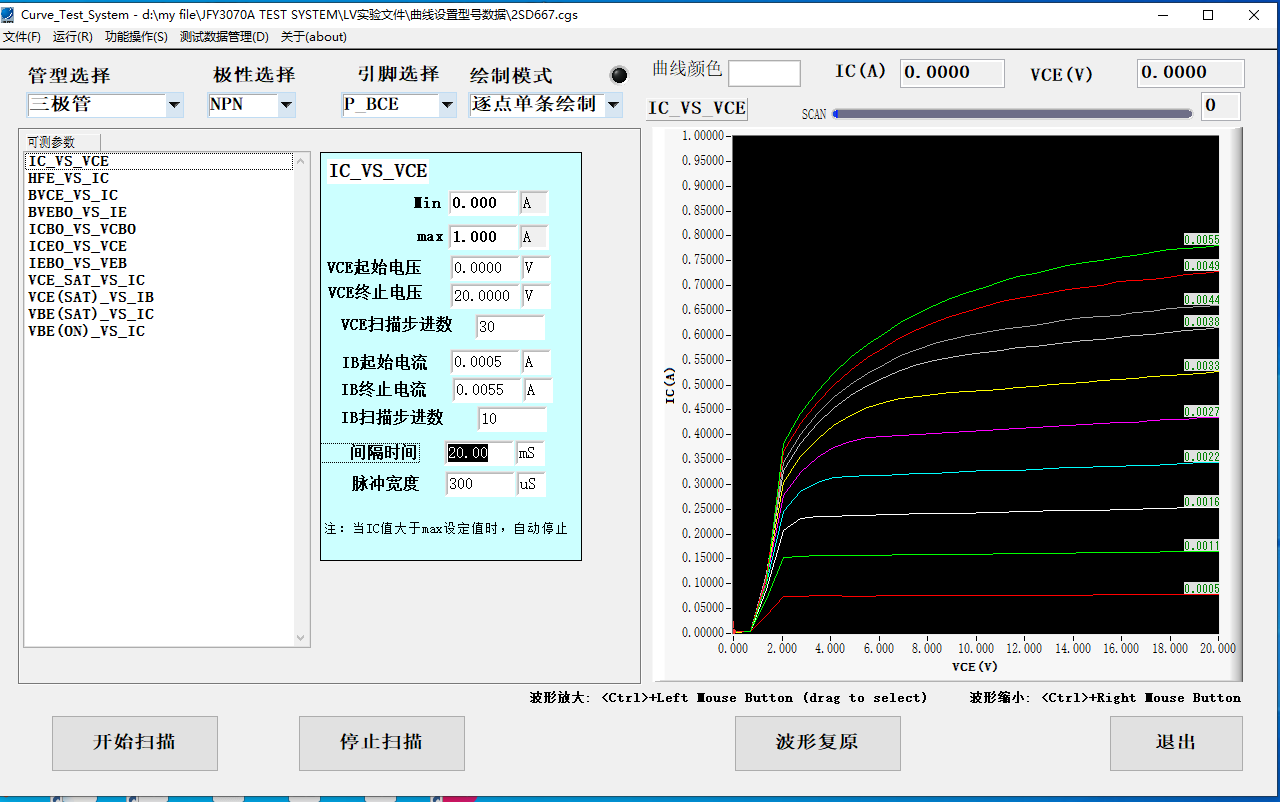

iv曲线设计

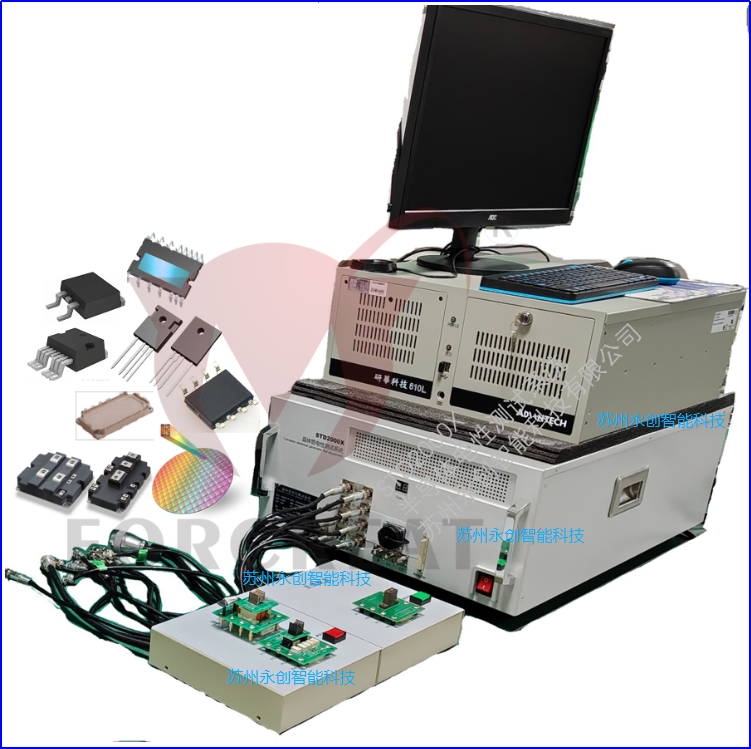

二、STD2000X：不只是测试，更是“全科医生”

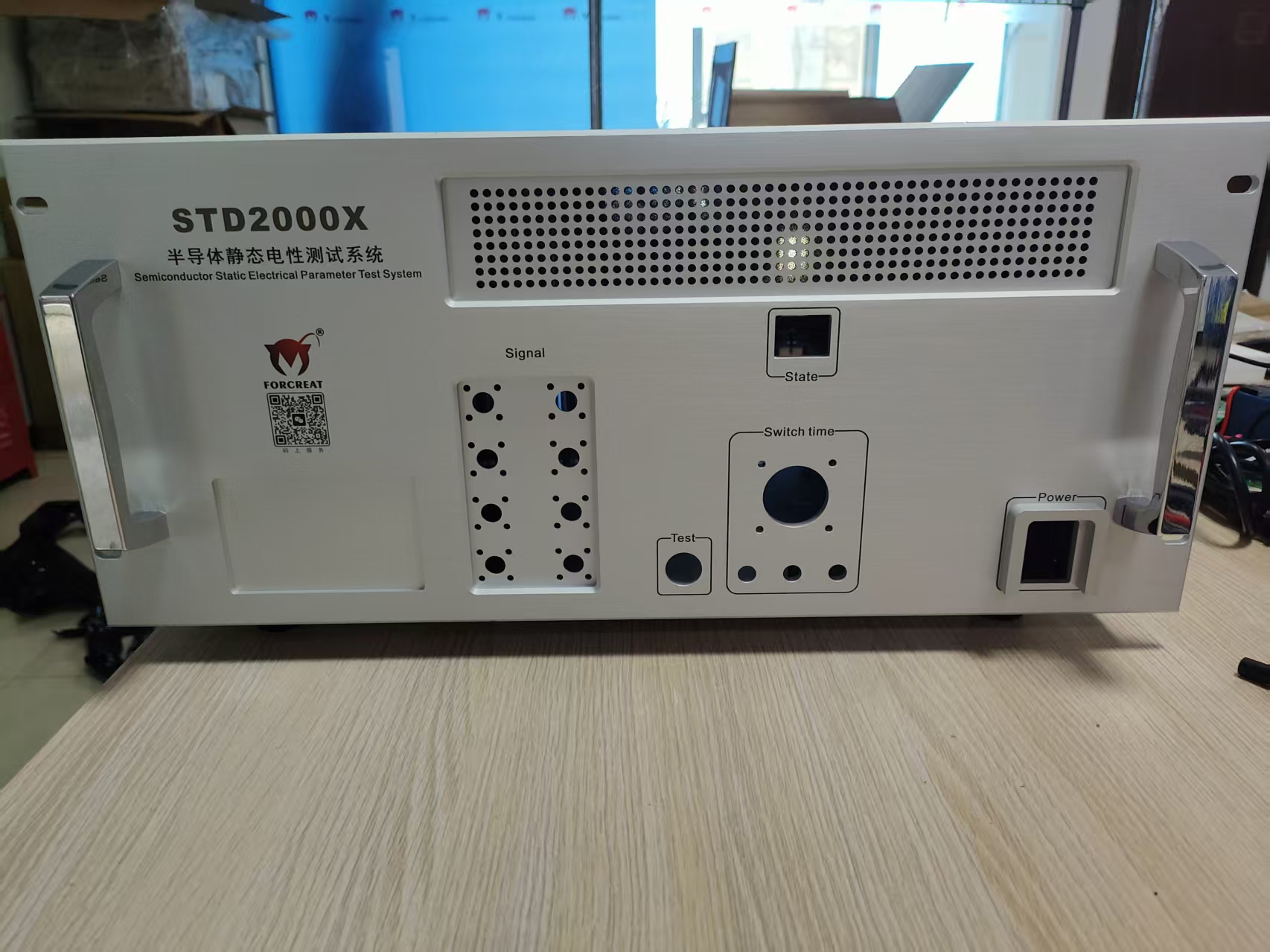

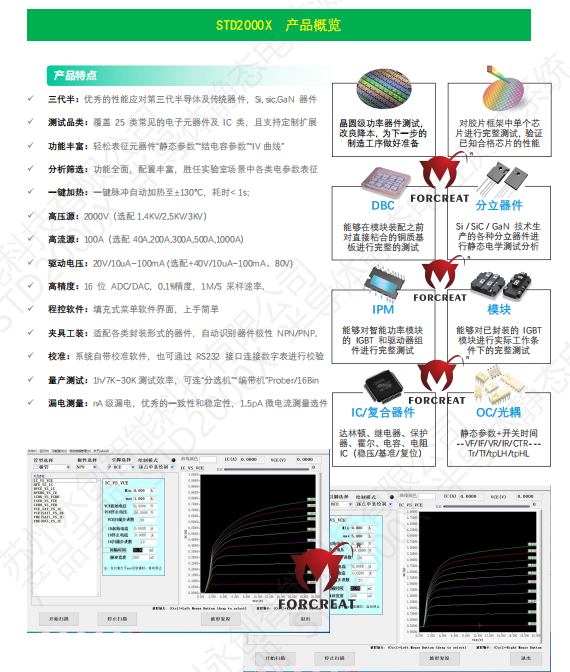

STD2000X是一款面向分立器件、复合器件与IC的综合电性测试系统。它不仅能覆盖Si、SiC、GaN等第三代半导体材料，还支持从二极管、三极管到IGBT、IPM、光耦等25类器件的测试。

🔹 高精度与高灵活性

• 电压范围：±2V ~ 2000V（可扩展至3kV）

• 电流范围：±4μA ~ 1000A（可选）

• 精度：最高达0.1%，分辨率可达1.5pA/1.5μV

• 采样速率：1M/S，支持快速脉冲测试

这样的性能，让它不仅能应对常规品检，还能胜任实验室中的精密分析与研发验证。

三、测试场景举例：从“初筛”到“深度体检”

✅ 研发阶段：IV曲线扫描

✅ 来料检验：快速筛选不良品

系统支持连接分选机、探针台、高低温舱，实现自动化测试与分类。每小时可完成7K~30K颗器件的测试，适合产线批量作业。

✅ 失效分析：定位“病灶”

当某颗MOSFET在电路中烧毁，可通过测试其VGS、RDS等参数，判断是栅极击穿还是导通电阻异常，从而追溯工艺或设计问题。

四、不只是硬件：智能化软件与夹具系统

STD2000X的软件基于LabVIEW平台开发，采用“填充式菜单”界面，即便非专业测试人员也能快速上手。系统还支持：

• 自动极性识别（NPN/PNP）

• 参数自动分档（16 Bin）

• 数据导出至Excel

• 自定义测试流程

搭配开尔文感应夹具，能有效补偿线缆压降，确保测量结果准确可靠。

五、适用哪些行业？

• 功率器件研发：SiC/GaN器件特性分析

• 车载电子：IPM、IGBT模块测试

• 光电与隔离器件：光耦、OC开关时间测试

• 军工与航天：高可靠性器件筛选

• 高校与研究所：半导体教学与科研

结语：测试，是芯片走向市场的“最后一道安检”

在半导体技术飞速发展的今天，测试已不再是简单的“合格/不合格”判断，而是贯穿设计、制造、应用全周期的关键技术支撑。STD2000X作为一款国产自主研发的电性测试系统，正以其高精度、高灵活性、易用性与扩展性，助力中国半导体产业从“制造”走向“智造”。
