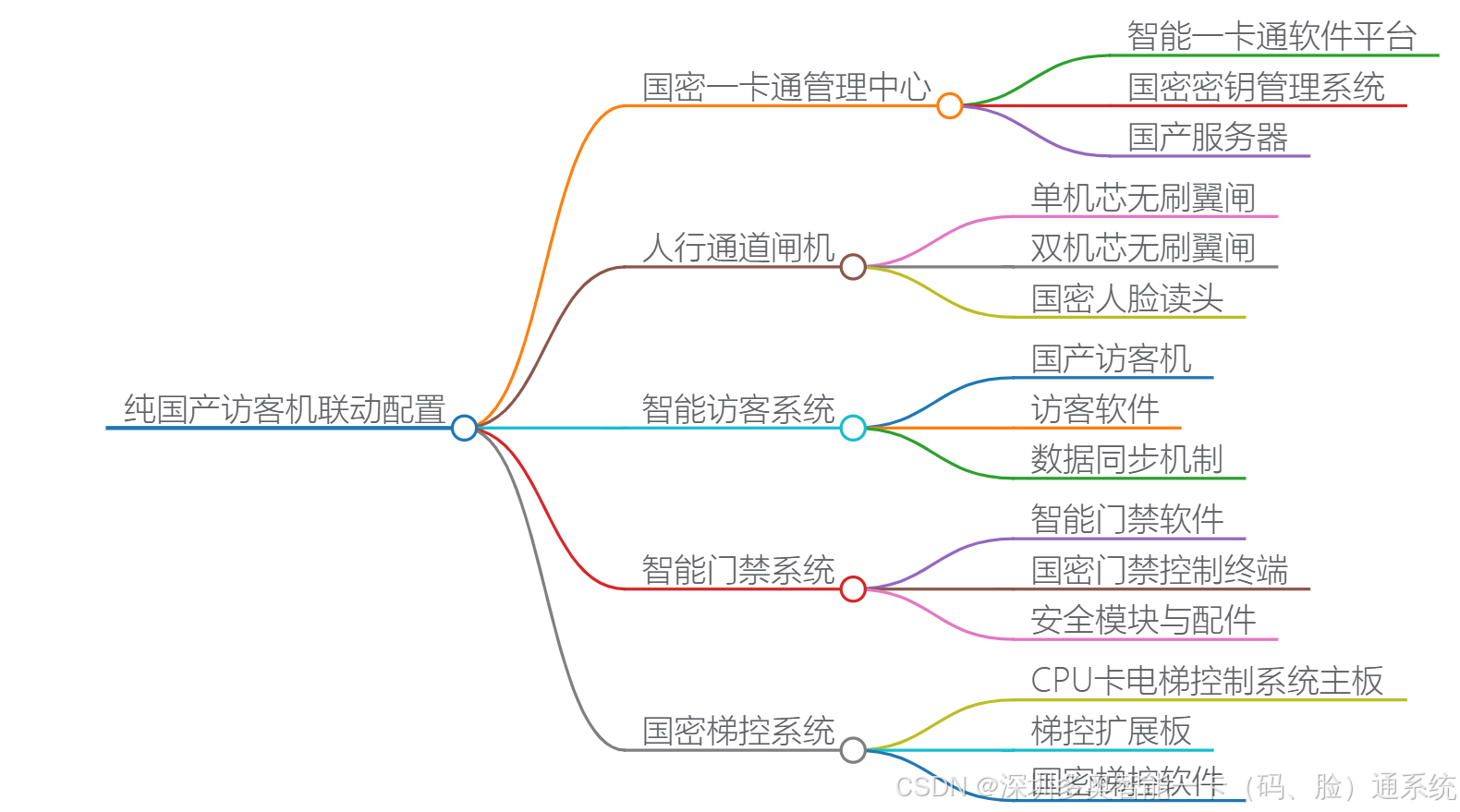

以 “国密一卡通管理中心” 为核心枢纽，通过统一的密钥管理和数据交互，实现 访客管理、人行通道、门禁控制、电梯控制 四大场景的智能化联动，形成“一卡（或人脸）通”的闭环管理模式。各子系统间通过标准接口协议（如TCP/IP）通信，确保数据传输的安全性与一致性（依托国密算法保障）。
| 子系统 | 核心设备/模块 | 关键功能与国密特性 | 在访客流程中的角色 |
|---|---|---|---|
| 1. 国密一卡通管理中心 | 智能一卡通软件平台 (DAIC-Soft-BS) | 运行于国产服务器，是全域指挥中枢。负责人员、设备、权限的集中管理，审计日志全记录。 | 为访客创建虚拟身份，并为其在闸机、门禁、梯控系统内授权。 |
| 国密密钥管理系统 (DAIC-ACSoft-GM) | 系统的“安全心脏”。负责全系统密钥的生成、分发、更新与销毁，管理所有国密安全模块(PSAM) 的根密钥。 | 为每一次访客二维码签名，为每一次人脸特征码加密提供密钥支撑。 | |
| 国密授权终端 (DAIC-FC2) | 用于初始化国密CPU卡，将人员身份与密钥安全写入。 | 为内部员工发行安全门禁卡。 | |
| 2. 人行通道闸机系统 | 无刷翼闸 (DAIC-YZ-DJX/SJX) | 执行机构，无刷电机更静音、耐用。配合国密读头，实现受控通行。 | 验证访客的第一道物理关卡。读头验证动态二维码或临时授权的人脸后开闸。 |
| 国密人脸/卡读头 (DAIC-RW-LDM/86DM) | 集成国密PSAM安全模块。人脸识别时，特征码在终端内加密比对与传输，防止信息泄露。 | 采集访客身份，进行首次国密级活体验证。 | |
| 3. 智能访客系统 | 国产访客机 (DAIC-AC-FK) | 支持国产操作系统，可读取二代证、护照，现场拍照登记。与平台联动，为访客生成国密算法签名的动态二维码。 | 线上预约的线下核验点，或现场自助登记点。是访客数字身份的“签发器”。 |
| 访客软件 (DAIC-AC-FKSF) | 管理预约、审批、发码、记录。提供API供被访人在手机端审批。 | 全流程管理访客预约、授权与记录。 | |
| 4. 智能门禁系统 | 国密门禁控制终端 (DAIC-V2001.net) | 网络型门禁控制器，内置国密模块，支持脱机运行。 | 接收平台下发的访客临时权限，控制办公室、楼层通道门的开启。 |
| 国密读头及电锁 (DAIC-RW-DM, DAIC-P252) | 执行单元，受控制器指令动作。 | 在目标楼层或房间门口，为授权的访客开门。 | |
| 5. 国密梯控系统 | CPU卡电梯控制主板 (DAIC-DT-DCMB) | 电梯控制核心，通过无源干接点连接电梯。支持VIP、访客、机器人乘梯等复杂策略。 | 接收指令，为访客召唤电梯，并授权其仅可到达被访人所在楼层。 |
| 轿厢国密读头 (DAIC-DT-AIRW) | 供访客在轿厢内进行二次验证（如需），或用于无感乘梯。 | 确保电梯按授权运行，防止访客误至其他楼层。 |
一、国密一卡通管理中心（系统核心中枢）
| 设备名称 | 型号规格 | 核心参数 & 国密特性 | 联动说明 |
| 智能一卡通软件平台 | DAIC-Soft-BS | 支持 B/S 架构，适配麒麟 V10 / 统信 UOS 国产系统，兼容达梦数据库；集成 SM1/SM4 加密算法，支持 20 万 + 用户权限管理，提供门禁 / 梯控 / 访客数据统一可视化管控 | 作为全系统数据交互核心，接收访客机登记信息、闸机 / 门禁通行记录，下发梯控楼层权限 |
| 国密密钥管理系统 | DAIC-ACSoft-GM | 符合 GM/T 0050-2016 标准，支持 SM2 密钥生成 / 分发 / 挂失，实现 “一卡一密” 动态管理；集成密钥生命周期审计功能 | 为所有国密终端（读卡器、控制器）注入加密密钥，保障数据传输与存储安全 |

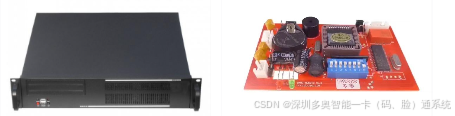

| 国产服务器 | DAIC-MJ-PC | 处理器：国产飞腾 FT/D2000 8 核；内存 32GB DDR4；存储 1TB NVMe SSD；标准 2U 上架式，支持 4×SATA3.0 扩展 | 部署全系统软件平台与数据库，支持局域网 / 广域网部署，提供 7×24 小时稳定运行 |
| 人脸采集仪 | DAIC-VF01 | 双目 200W 宽动态摄像头，支持活体检测（防照片 / 视频攻击）；人脸特征加密存储，符合隐私保护要求 | 采集内部人员人脸信息，上传至管理平台进行国密算法建模备案 |

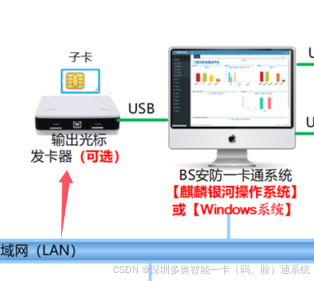

| 国密授权终端 | DAIC-FC2 | 双 PSAM 卡座，支持国密 CPU 卡（FM12AG16-A）读写；USB2.0 免驱动，响应时间＜100ms | 用于国密卡初始化、密钥注入及权限配置，支持卡片挂失 / 补卡操作 |

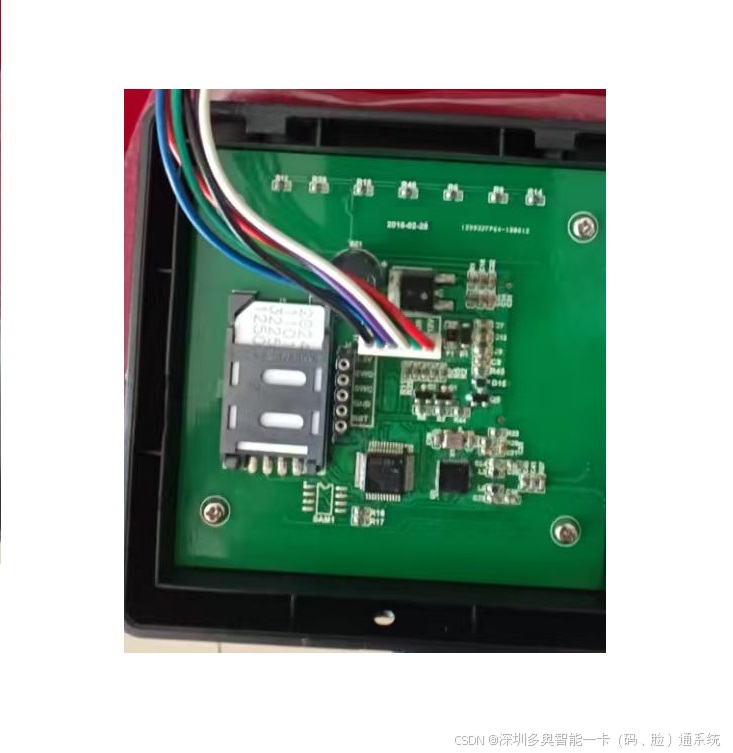

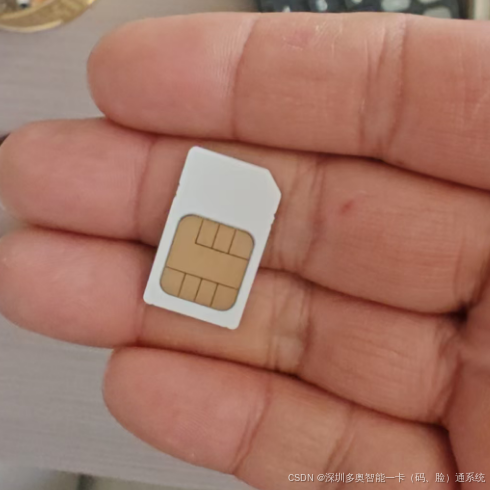

| 安全模块 | DAIC-PSAM | 符合 GM/T 0016-2012 标准，支持 SM1/SM4 硬件加速加密；ISO/IEC 7816-3 兼容，3V/5V 自适应 | 嵌入式安装于服务器及前端控制器，提供硬件级密钥验证与数据加密 |
| 国密卡 | FM12AG16-A | 复旦微电子国产芯片，16KB EEPROM 存储；内置 SM1 算法协处理器，支持真随机数生成 | 集成门禁、梯控、访客通行功能，一卡通用，密钥需通过 PSAM 卡认证激活 |
二、人行通道闸机（出入口物理管控）
| 设备名称 | 型号规格 | 核心参数 & 国密特性 | 联动说明 |
| 单机芯无刷翼闸 | DAIC-YZ-DJX | 开关门速度 0.3-0.5s，支持防夹红外检测；工业级 - 25~85℃工作温度，IP65 防护 | 接收管理平台下发的访客 / 内部人员权限，验证通过后放行，异常情况（尾随 / 非法闯入）触发报警 |
| 双机芯无刷翼闸 | DAIC-YZ-SJX | 双通道独立控制，支持双向通行；无刷电机使用寿命≥500 万次，支持断电自动开闸 | 适配人流量大的出入口，与访客系统联动，实时同步访客通行状态至管理平台 |
| 国密人脸读头 (闸机立柱款) | DAIC-RW-LDM | 人脸容量 5000 人（可扩展至 2 万）；支持人脸 + 国密卡双因子验证，国密 SM4 加密传输 | 读取人脸特征或国密卡信息，加密上传至管理平台校验，校验通过后控制闸机放行 |
| 国密卡读卡器 (86 型) | DAIC-RW-86DM | 支持 ISO14443A 协议，读卡距离 3-5cm；韦根 26/34 输出（可自定义），抗金属干扰 | 适配闸机旁辅助验证场景，与人脸读头互为备份，保障极端环境下通行连续性 |
三、智能访客系统（访客全流程管理）
| 设备名称 | 型号规格 | 核心参数 & 国密特性 | 联动说明 |

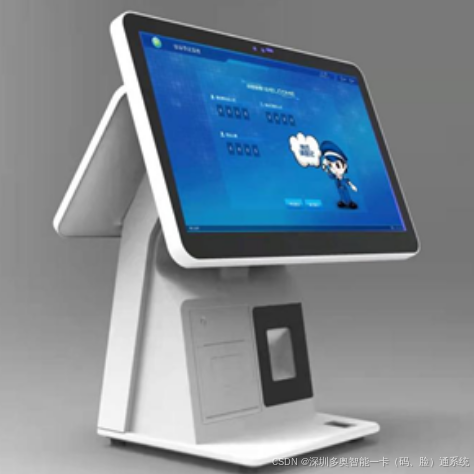

| 国产访客机 | DAIC-AC-FK | 10 寸触摸显示屏，支持身份证 / OCR 扫描登记；内置国密安全模块，访客信息加密存储 | 登记访客身份信息后，自动同步至管理平台，触发国密临时卡发放或人脸权限开通 |
| 访客软件 | DAIC-AC-FKSF | 支持访客预约 / 登记 / 注销全流程；与通道闸机、门禁、梯控系统实时联动，权限到期自动失效 | 可设置访客通行时段、指定门禁区域及梯控楼层，生成访客通行日志供追溯 |
四、智能门禁系统（区域权限管控）
| 设备名称 | 型号规格 | 核心参数 & 国密特性 | 联动说明 |
| 智能门禁软件 | DAIC-MJ-Soft | 支持多门区集中管控，实时监控开关门状态；采用 HMAC-SM3 技术保障通行记录完整性 | 接收管理平台下发的权限数据，联动闭门器、磁力锁执行开关门操作，异常情况推送告警 |
| 国密门禁控制终端 | 32 位 Cortex-M3 处理器，嵌入式实时操作系统；TCP/IP/RS485 通信，支持脱机工作 | 内置硬件看门狗防死机，过流 / 反压保护；接收读头验证数据，通过 PSAM 模块解密校验 | |

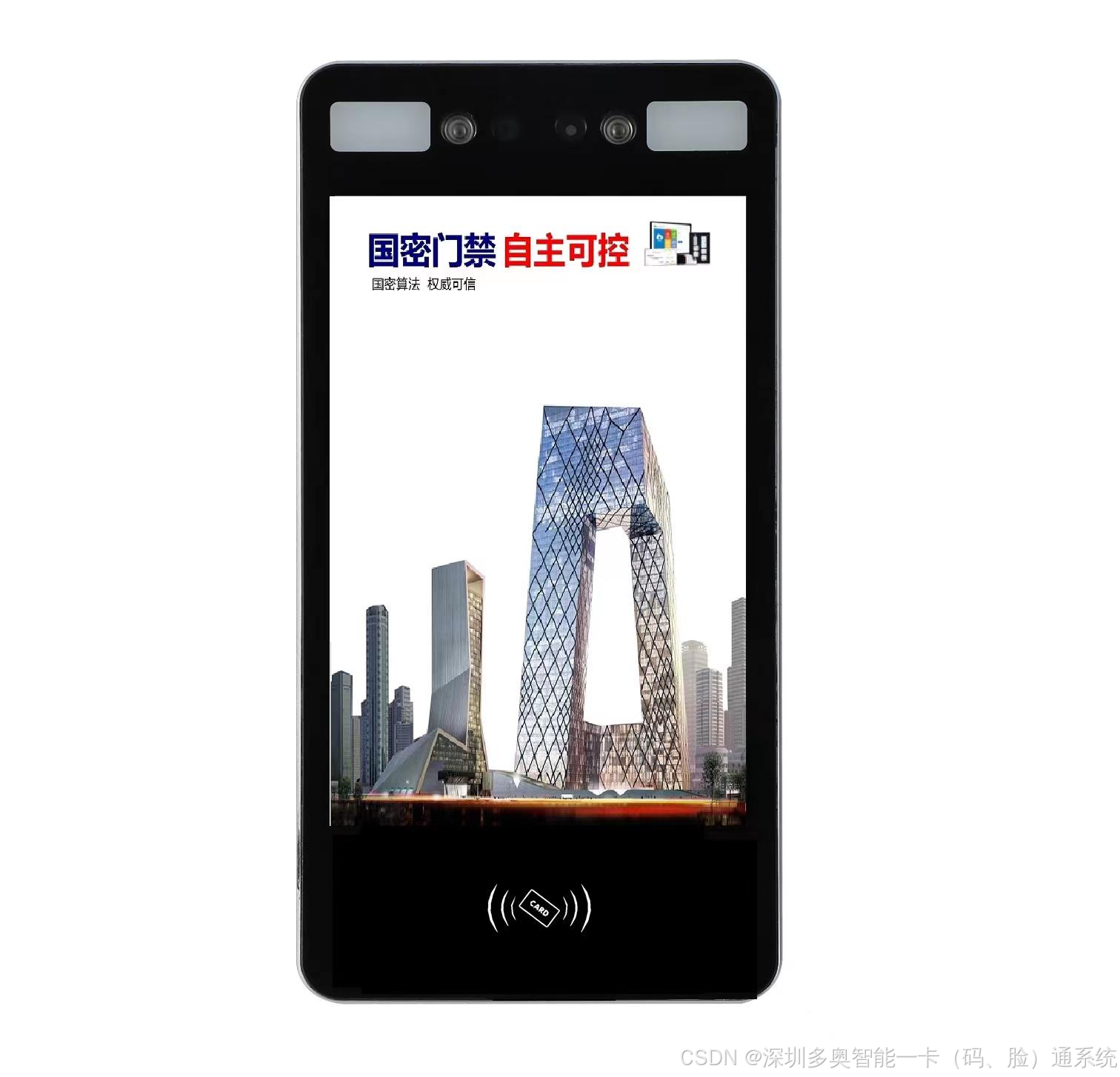

| 国密读头 (人脸) | DAIC-RW-DM | 双目摄像头 + 国密卡读取双功能；面部特征数据加密传输，防数据篡改与嗅探 | 验证内部人员人脸或国密卡信息，加密发送至控制终端，触发门禁解锁 |
| 国密授权门禁终端 | DAIC-FC2 | 与管理中心授权终端同源，支持现场应急发卡与权限修改；双 PSAM 卡座保障密钥安全 | 适配无网络场景下的门禁权限应急配置，密钥与管理中心实时同步 |
| 安全模块 | DAIC-PSAM | 与管理中心安全模块型号一致，实现门禁端本地加密验证，减少网络传输风险 | 嵌入门禁控制终端，对读头传输数据进行加密校验，防止非法指令注入 |
| 开门按键 (金属) | DAIC-MJ-AN | 防破坏金属外壳，86 型标准安装；支持紧急开门，触发后生成审计日志 | 适配内部人员手动开门场景，操作记录实时上传至管理平台备案 |
| 闭门器 | DAIC-MJ-BMQ | 油压缓冲设计，50 万次耐用性；两段闭门速度可调，不分左右手 | 保障门禁关闭密封性与安全性，与磁力锁联动，防止门体未闭合导致的安全隐患 |
| 双门磁力锁 | DAIC-P252 | 拉力 500kg，DC12V 供电；通电上锁 / 断电开锁，带门磁反馈功能 | 接收控制终端指令执行锁具开关，门磁状态实时反馈至管理平台，异常未关门自动告警 |
| 机箱电源 | DAIC-P | 输入 AC220V 转 DC12V 输出，功率 30W；过流 / 过压 / 短路保护 | 为门禁控制终端、读头、磁力锁提供稳定供电，保障门禁系统持续运行 |
五、国密梯控系统（电梯楼层权限管控）
| 设备名称 | 型号规格 | 核心参数 & 国密特性 | 联动说明 |
| CPU 卡电梯智能控制系统主板 | DAIC-DT-DCMB | 支持 16 层电梯控制，兼容奥的斯 / 三菱 / 日立等主流电梯品牌；TCP/IP 通信，国密 SM4 加密 | 接收管理平台下发的楼层权限数据，联动扩展板控制电梯按键启用 / 禁用 |
| 主操专用扩展板（干接点） | DAIC-DT-K | 干接点接口设计，与电梯 PLC 无缝对接；支持紧急停止信号接入 | 实现主板与电梯主控系统的信号交互，传递楼层权限控制指令 |
| 副操专用扩展板（干接点） | DAIC-DT-K | 与主操扩展板功能一致，冗余设计保障系统稳定性；支持多楼层扩展控制 | 适配高层电梯场景，分担楼层控制负载，提升指令响应速度 |
| 梯控机箱电源 | DAIC-DT-Dp | DC12V/5A 输出，宽电压输入（AC110-240V）；防浪涌、过流保护 | 为梯控主板、扩展板、读头提供独立稳定供电，与电梯电源隔离设计 |
| CPU 卡电梯读头 | DAIC-DT-RW | 嵌入式安装，IP67 防水等级；读卡距离 0-3cm，支持国密 CPU 卡验证 | 安装于电梯轿厢内，读取国密卡楼层权限，加密传输至梯控主板 |
| 人脸国密读卡器 | DAIC-DT-AIRW | 支持电梯内逆光环境识别，人脸容量 3000 人；防雾防尘设计 | 适配高端场景，支持人脸 + 国密卡双验证，验证通过后激活指定楼层按键 |
| 国密梯控软件 | DAIC-DT-Soft | 支持楼层权限精细化配置（单楼层 / 多楼层 / 全楼层）；与访客系统联动，临时权限自动过期 | 接收访客机登记信息，为访客配置指定楼层临时权限，通行记录与管理中心同步 |

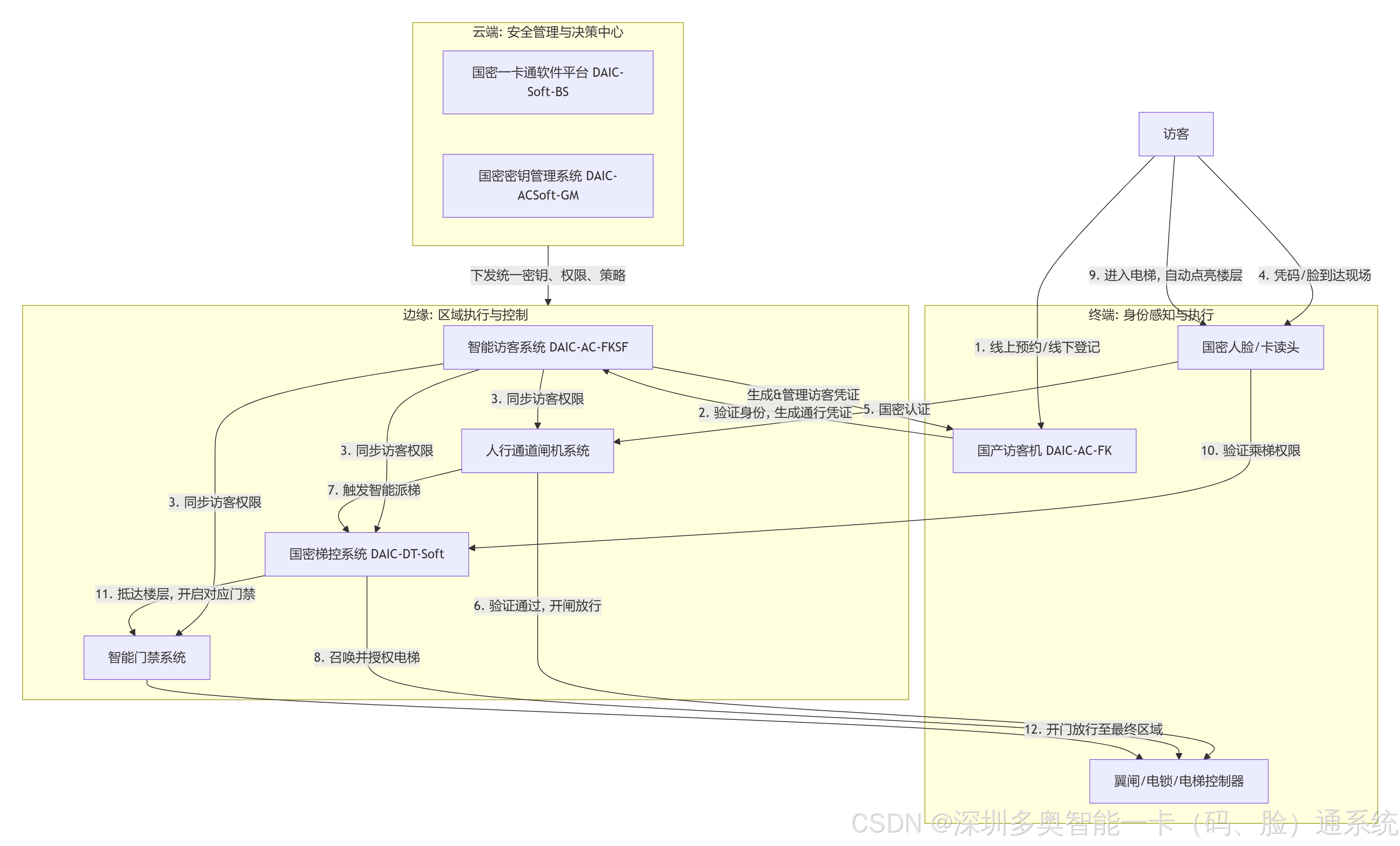

flowchart TD
subgraph A[云端: 安全管理与决策中心]
A1[国密一卡通软件平台 DAIC-Soft-BS]
A2[国密密钥管理系统 DAIC-ACSoft-GM]
end
subgraph B[边缘: 区域执行与控制]
B1[智能访客系统 DAIC-AC-FKSF]
B2[人行通道闸机系统]
B3[智能门禁系统]
B4[国密梯控系统 DAIC-DT-Soft]
end
subgraph C[终端: 身份感知与执行]
C1[国产访客机 DAIC-AC-FK]
C2[国密人脸/卡读头]
C3[翼闸/电锁/电梯控制器]
end
A -- 下发统一密钥、权限、策略 --> B
B1 -- 生成&管理访客凭证 --> C1
D[访客] -- 1. 线上预约/线下登记 --> C1
C1 -- 2. 验证身份, 生成通行凭证 --> B1
B1 -- 3. 同步访客权限 --> B2 & B3 & B4
D -- 4. 凭码/脸到达现场 --> C2
C2 -- 5. 国密认证 --> B2
B2 -- 6. 验证通过, 开闸放行 --> C3
B2 -- 7. 触发智能派梯 --> B4
B4 -- 8. 召唤并授权电梯 --> C3
D -- 9. 进入电梯, 自动点亮楼层 --> C2
C2 -- 10. 验证乘梯权限 --> B4
B4 -- 11. 抵达楼层, 开启对应门禁 --> B3
B3 -- 12. 开门放行至最终区域 --> C3
六、系统联动核心要求
- 国密合规性：全系统采用 SM1/SM4 加密算法，所有终端嵌入 PSAM 安全模块，符合《信息安全技术 网络安全等级保护基本要求》三级标准；
- 数据联动逻辑：访客机登记→管理中心生成权限→同步至通道闸机 / 门禁 / 梯控→验证通行→记录上传备案，全流程数据加密传输；
- 国产化适配：硬件（服务器、芯片、终端）100% 国产，软件适配麒麟 / 统信等国产操作系统，无国外技术依赖；
- 脱机运行能力：前端控制器（门禁 / 梯控）支持脱机存储 10 万 + 条权限数据，断网状态下不影响基础通行验证，联网后自动同步数据。
| 系统模块 | 原配置型号 | 更新后型号 | 变更意义 |
|---|---|---|---|
| 门禁控制终端 | DAIC-MJ-GMB | DAIC-MJ-GMMB | 明确标注国密(GMMB)属性 |
| 安全模块 | DAIC--PSAM（重复横杠） | DAIC-PSAM（建议修正） | 修正命名规范，避免识别错误 |
