智能电梯门禁外呼控制梯控系统优化的详细配置清单，按功能模块整合关键信息，确保技术规范清晰且符合安全标准
一、核心管理平台
| 项目 | 型号 | 功能说明 |
|---|---|---|
| 梯控管理系统 | DAIC-SK-SF | 集成门禁、消费、通道、停车场、访客系统，支持“一卡一库一平台”数据互通。 |
二、前端硬件设备
| 设备类型 | 型号 | 核心参数与特性 |
|---|---|---|
| 智能外呼梯控制器 | DAIC-SK-MB |
|
| 楼层触点扩展板 | DAIC-SK-K | 外呼按键触点扩展，嵌入式安装于电梯DOP内，故障时自动脱离不影响电梯运行。 |
| 发卡器 | DAIC-SK-FKQ | USB桌面型，支持卡片发行及权限管理。 |
| 信号采集器 | DAIC-TK-FKQ | 嵌入式逻辑关系处理器，负责指令传输与状态反馈。 |
三、电源与布线
| 设备类型 | 型号 | 技术规格 |
|---|---|---|
| 专用独立电源 | DAIC-SK-P |
|
四、关键安全与兼容特性
- 消防优先
- 消防信号触发时，梯控系统立即断电退出，电梯恢复原始运行状态。
- 无源隔离设计
- 通过无源干触点与电梯系统物理隔离，杜绝干扰电梯原有性能。
- 极端环境适应性
- 工作环境：-20℃~60℃（湿度20%~90%不结露）
- 储存环境：-30℃~90℃（湿度20%~90%不结露）
- 扩展性与协议
- 支持TCP/IP与RS485/RS232双通讯模式，便于接入楼宇管理系统（BMS）。
五、系统拓扑示意图
门禁系统 → 梯控管理平台(DAIC-SK-SF) → 智能外呼控制器(DAIC-SK-MB) ↑ 发卡器(DAIC-SK-FKQ) → 信号采集器(DAIC-TK-FKQ) → 楼层扩展板(DAIC-SK-K)
电源供应：专用电源(DAIC-SK-P)独立供电或取用电梯24V电源（需预确认电压）
配置清单总结表
| 模块 | 设备 | 数量 | 关键用途 |
|---|---|---|---|
| 管理平台 | DAIC-SK-SF | 1 | 多系统集成与权限管理 |
| 控制终端 | DAIC-SK-MB + DAIC-SK-K | 按梯 | 外呼控制/楼层扩展/安全脱扣 |
| 辅助设备 | DAIC-SK-FKQ | 1 | 卡片发行 |
| 信号处理 | DAIC-TK-FKQ | 按需 | 指令逻辑处理 |
| 能源保障 | DAIC-SK-P | 按梯 | 系统供电（24V/10A） |
安装提示：所有设备需由电梯厂商协同安装，确保消防联动接口符合GB 50116标准，触点扩展板需嵌入电梯DOP面板内。
关于以上智能电梯门禁外呼控制系统的技术配置问题。需要了解多奥DAIC-SK-SF梯控系统的详细配置清单及技术参数，包括硬件设备、软件集成和系统功能实现等方面的信息。
- 多奥DAIC-SK-SF梯控管理系统的完整配置清单和各组件功能说明
- 二维码梯控系统与各类管理系统(门禁、消费、通道、停车场、访客)的集成方式
- 嵌入式智能外呼梯控制器的梯控技术参数和安装要求
- IC卡电梯门禁解系统安全特性，包括防复制功能、消防联动机制和自检恢复功能
- IC卡梯控系统的通讯接口类型和脱机运行能力
多奥智能电梯门禁外呼控制梯控系统通过"一卡一库一平台"架构实现高效安全管理，以下是详细配置清单及技术说明：

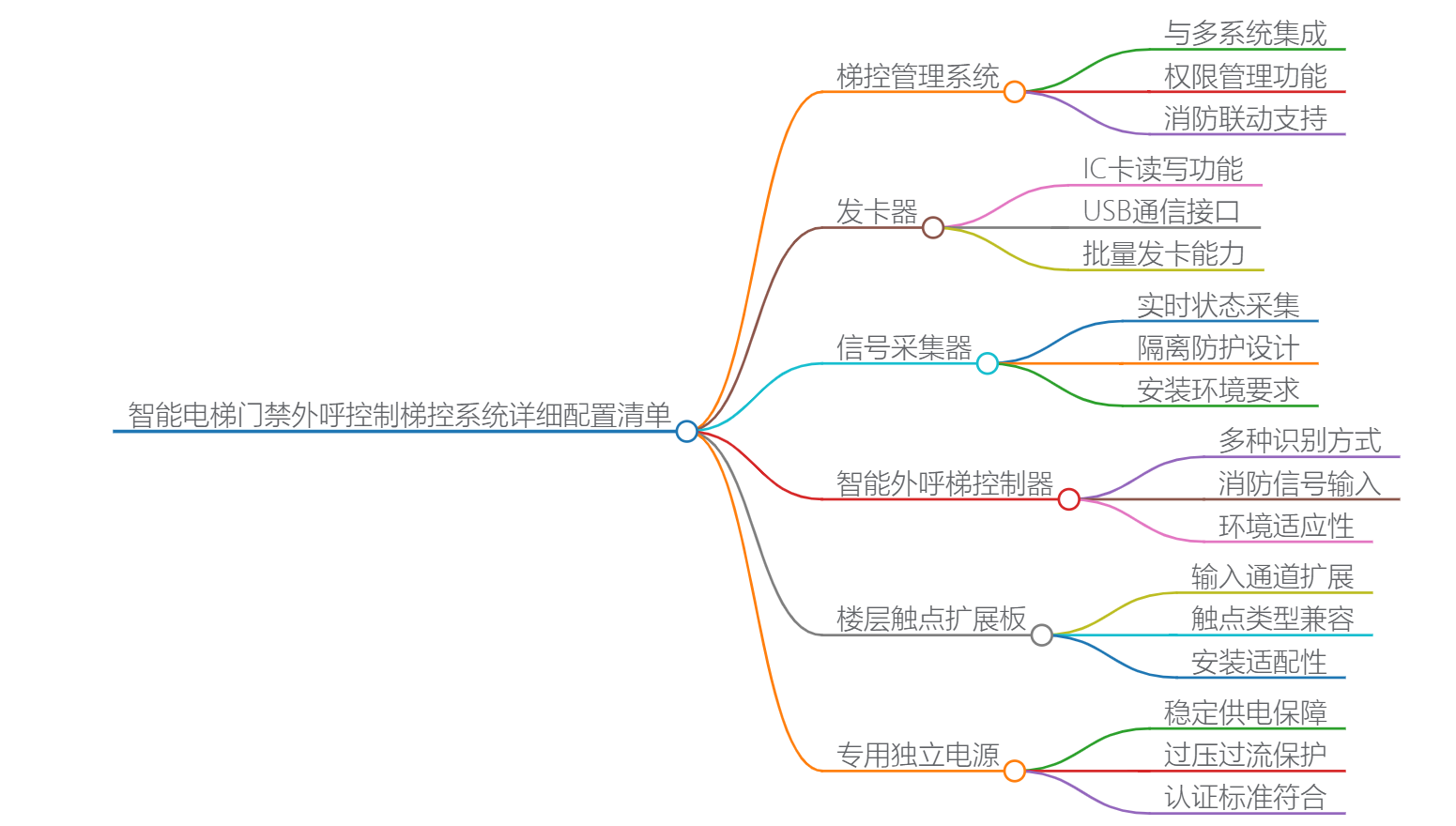

智能电梯门禁外呼控制梯控系统配置清单（多奥品牌）
一、核心管理软件
| 设备名称 | 型号 | 功能说明 |
|---|---|---|
| 梯控管理软件 | DAIC-SK-SF | 支持与门禁、消费、通道、车牌停车场、访客系统实现"一卡、一库、一平台"集成 |
二、硬件设备
| 设备名称 | 型号 | 技术参数与功能 |
|---|---|---|
| USB桌面型发卡器 | DAIC-SK-FKQ | 用于卡片发行与授权 |
| 信号采集器 | DAIC-TK-FKQ | 嵌入式逻辑关系处理，实现信号采集与控制 |
| 智能外呼梯控制器 | DAIC-SK-MB | - 主控板控制≥2层，支持扩展 - 无源干触点输入输出，导通电阻<3Ω，截止电阻>20MΩ - 环境温度：-20~60℃，湿度20%~90%（不结露） - 支持手机NFC刷卡（防复制） - 通讯接口：RS485/RS232或TCP/IP，支持脱机运行 - 与电梯系统无源隔离，故障自动脱离恢复原状态 - 消防联动输入接口，消防信号启动后系统停用 |
| 楼层触点扩展板 | DAIC-SK-K | 外呼按键触点扩展，附于电梯DOP内 |
| 专用独立电源 | DAIC-SK-P | - 工作电压：DC 24V±10%/10A（需确认电梯电源规格，12V或24V） - 具备过流、过压、防雷、防静电保护功能 |
咱们再详细分析一下配置清单：
一、核心系统配置
1. 梯控管理系统
- 型号：DAIC-SK-SF
- 功能：
- 实现与门禁管理系统、消费管理系统、通道管理系统、停车场系统、访客系统的"一卡、一库、一平台"整合
- 支持BS/C/S架构，提供Web远程管理能力
- 具备权限分级管理、数据加密存储(AES-256)、实时地图监控功能
- 部署要求：
- 工作站配置：i5及以上CPU，8GB内存，512GB SSD，Windows 10系统
- 支持信创环境(需提前与多奥技术沟通适配事宜)

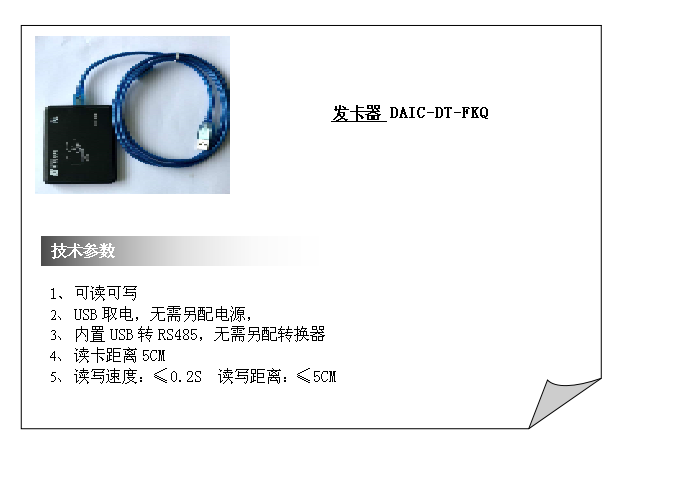

2. 发卡与授权系统
- 发卡器：DAIC-SK-FKQ
- 类型：USB桌面型
- 功能：
- 支持Mifare S50/S70 IC卡、CPU卡初始化与权限写入
- 读卡距离0-10cm，响应时间<0.2秒
- 通过USB 5VDC供电(<100mA)，环境适应-20℃～60℃
- 操作流程：
- 卡片初始化 → 2. 权限分配(楼层/有效期) → 3. 发卡/挂失管理

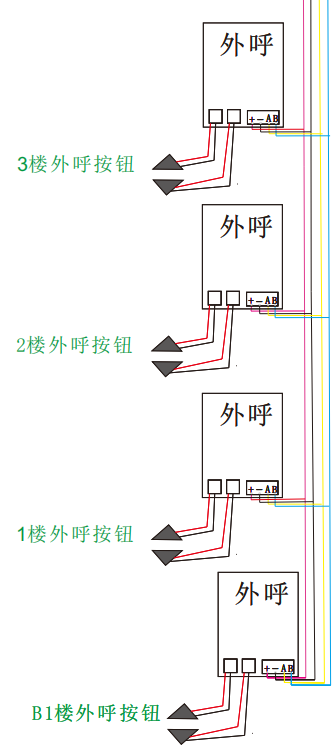

3. 智能外呼梯控制器
- 型号：DAIC-SK-MB
- 核心参数：
- 控制能力：主控板控制≥2层，支持扩展至128层
- 输入输出：
- 导通电阻<3Ω，截止电阻>20MΩ
- 无源干触点设计，不干扰电梯原有系统
- 环境适应：
- 工作温度：-20℃～60℃
- 工作湿度：20%-90%不结露
- 储存环境：-30℃～90℃
- 通讯接口：
- RS485/RS232或TCP/IP
- 支持手机NFC刷电梯(需配合CPU卡防复制技术)
- 安全特性：
- 自带自检装置，故障时自动脱离恢复电梯原状态
- 消防联动接口，接收无源干接点信号后自动释放控制权
- 具备完全智能脱机运行能力，断网不影响基本功能
4. 楼层触点扩展系统
- 型号：DAIC-SK-K
- 功能：
- 外呼按键触点扩展，直接附在电梯COP面板内侧
- 单板支持16层控制，通过级联可扩展至256层
- 无源干接点设计，确保与电梯系统完全隔离

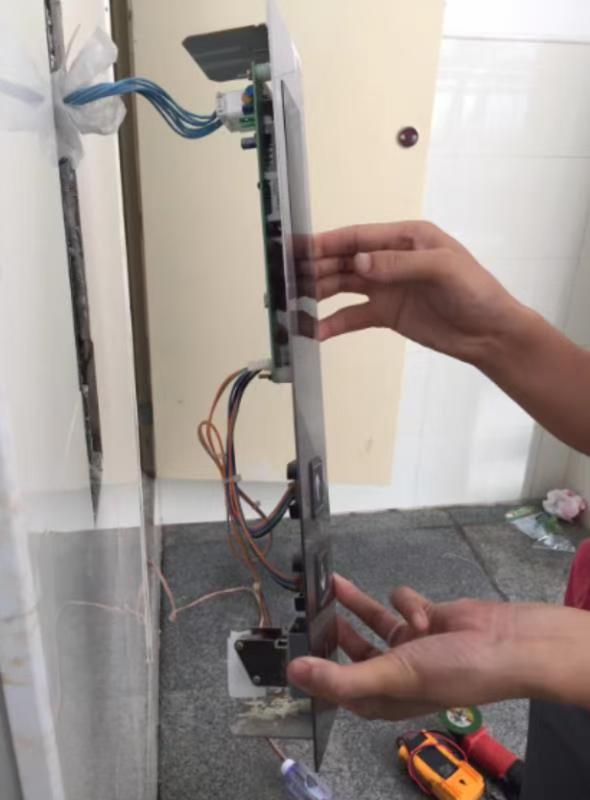

- 安装要点：
- 避免金属干扰，与电梯按键触点精确对接
- 故障处理：系统异常时自动恢复电梯原状态
5. 电源与机箱系统
- 专用电源：DAIC-SK-P
- 输入：AC 110V-240V
- 输出：DC 24V±10%/3A
- 保护功能：过流、过压、防雷、防静电
- 机箱：DAIC-SK-JX
- 尺寸：350×350×110mm
- 特性：防尘、防潮、防高脉冲干扰、防强磁场
- 安装位置：电梯机房或轿厢顶部
典型配置清单示例（单台电梯）
| 设备名称 | 型号 | 数量 | 功能描述 |
|---|---|---|---|
| 智能外呼梯控制器 | DAIC-SK-MB | 1 台 | 核心控制，支持 NFC 刷卡及扩展 |
| 楼层触点扩展板 | DAIC-SK-K | N 块 | 按楼层数配置（每块 16 层） |
| 专用独立电源 | DAIC-SK-P | 1 台 | DC24V/10A 供电，带保护功能 |
| 消防联动模块 | DAIC-DT-FX | 1 套 | 无源干接点输入，接消防信号后释放电梯控制 |
| 门禁电源（可选） | DAIC-MJ-P | 1 台 | DC12V/5A，为读卡器等设备单独供电 |
| 超五类屏蔽网线 | CAT5e | 若干 | TCP/IP 通信（长度≤100 米） |
| RVV4×1.0mm² 信号线 | —— | 若干 | 干接点信号传输，与电梯控制柜连接 |
| 梯控管理系统软件 | DAIC-SK-SF | 1 套 | 多系统集成管理平台 |
| 发卡器 | DAIC-SK-FKQ | 1 台 | 卡片授权与管理 |
二、系统扩展与安全增强
1. 多识别方式支持
- IC卡识别：支持Mifare S50/S70、CPU卡、国密卡
- 二维码识别：
- 型号：DAIC-DT-QRDR
- 识别距离：4-6cm
- 响应时间：<0.5秒
- 人脸识别：
- 型号：DAIC-DT-FACE
- 识别距离：0.3-1.5米
- 识别率：≥97%
- 支持活体检测，防照片/视频攻击
2. 安全增强措施
- 防复制技术：
- CPU卡采用SM1/SM4加密算法
- 动态二维码技术，时效性控制
- 黑名单管理：
- 支持65535条黑名单记录
- 实时更新机制
- 消防联动：
- 接收无源干接点消防信号
- 3秒内自动释放控制权78
3. 系统安装与维护
- 安装规范：
- 读卡器距地面1.2-1.5米，避免金属干扰(间距≥30cm)
- 强弱电分离布线：
- 门禁线：RVVP2×1.0mm²
- 电源线：RVV2×1.5mm²
- 线缆穿金属管屏蔽
- 维护要点：
- 定期备份记录
- 检查接线牢固性
- 测试消防联动功能
三、系统工作流程
- 权限管理：

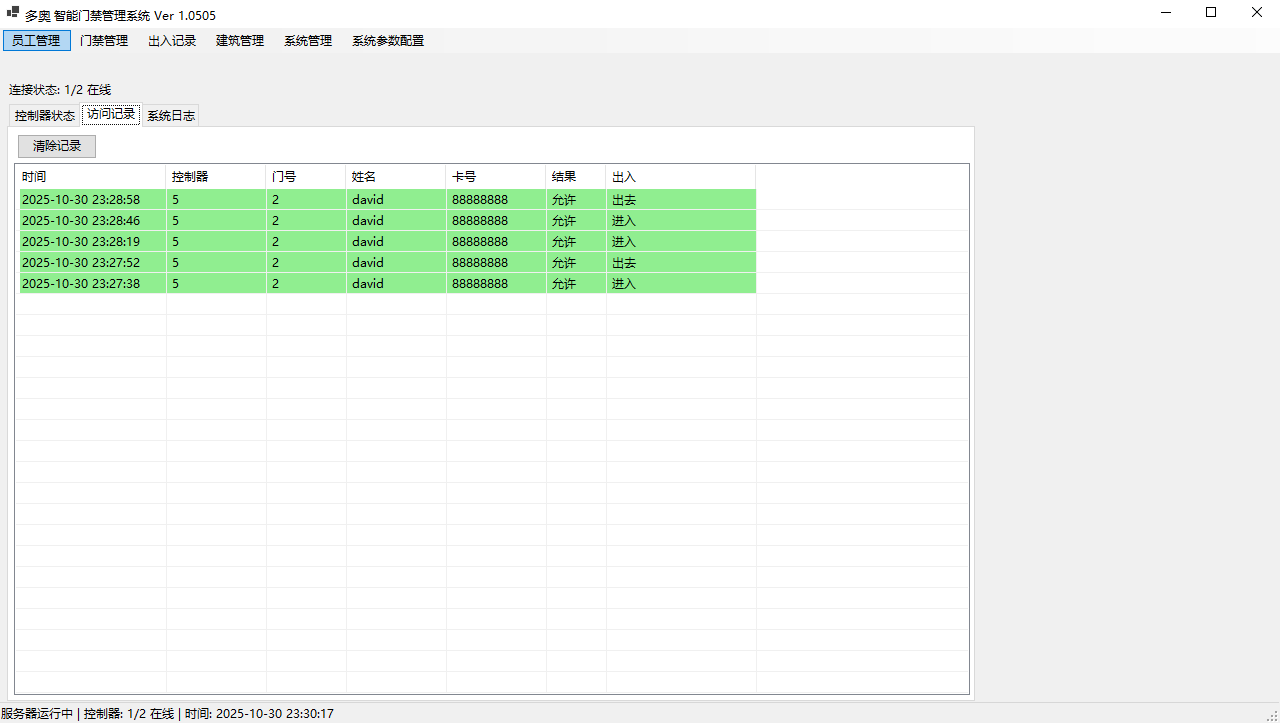

- 管理员通过DAIC-SK-SF软件设置用户权限
- 发卡器DAIC-SK-FKQ写入权限信息
- 身份认证：
- 用户通过IC卡/二维码/人脸识别验证身份
- 智能外呼梯控制器DAIC-SK-MB处理认证请求
- 权限执行：
- 验证通过：
- 控制对应楼层权限
- 点亮授权楼层按键
- 验证失败：
- 拒绝访问
- 记录异常事件
- 验证通过：
- 安全机制：
- 消防信号触发：立即释放控制权
- 系统故障：自动恢复电梯原状态
- 黑名单匹配：拒绝访问并报警
多奥梯控配置清单已涵盖智能电梯门禁外呼控制梯控系统的核心组件与功能，可根据具体项目需求调整扩展板数量及识别方式。系统设计充分考虑了安全性、兼容性与可扩展性，确保在各类场景下稳定运行。
