本方案适用于单单元 / 多单元楼宇，核心实现 “单元门口机呼梯、室内机召梯、访客联动梯控（访客呼叫后电梯自动到达对应楼层）” 功能，以 “多奥” 品牌设备为例，明确设备选型、线材规格及关键注意事项

最新推荐文章于 2025-12-18 16:37:16 发布

原创最新推荐文章于 2025-12-18 16:37:16 发布 · 957 阅读

6 ·

CC 4.0 BY-SA版权

文章标签：

#梯控 #门禁 #楼宇可视对讲 #对讲联动梯控 #智能梯控 #二维码梯控 #人脸识别梯控

楼宇可视对讲联动电梯门禁系统（简易配置 + 线材说明）

一、核心设备清单（按单元配置）

核心功能 / 参数

1.1
调度控制器（智能梯控 / 智慧电梯门禁）
按单元数量计算，1 个单元配 1 台；
若 1 个单元内电梯数量≥3 台，需额外加 “转接器”

多奥
DAIC-DT-PC
1. 嵌入式系统，支持 7*24 小时持续稳定运行；
2. 核心控制单元，接收对讲系统指令（呼梯 / 召梯），联动电梯运行；
3. 存储梯控权限（如业主楼层权限、访客临时权限）
需确认设备供电电压（通常为 DC12V/DC24V，匹配现场电源）

1.2
转接器（信号分发器）
仅 1 个单元内电梯数量 **≥3 台 ** 时配置（1 个单元配 1 个）

多奥
DAIC-DT-QK
1. RS-485 信号扩展，解决多电梯（≥3 台）的信号同步问题；
2. 连接调度控制器与多台电梯，确保指令无延迟分发
本质是 “群控辅助器”，电梯数量≤2 台时无需配置

1.3
电梯协议对接模块
按电梯数量计算（1 台电梯配 1 套）

多奥
非标（定制）
1. 支持主流电梯协议：RS-485、Modbus RTU、Modbus TCP、CAN、MQTT/HTTP；
2. 实现 “梯控系统” 与 “电梯 PLC” 的指令互通（如呼梯、楼层锁定）
关键前提：需电梯厂家提供完整协议文档，并派技术人员现场配合对接调试（含电梯断电测试）

1.4
对讲协议对接模块
按单元数量计算（1 个单元配 1 套）
多奥
非标（定制）
1. 支持对讲系统信号：RS-485（传统对讲）或 TCP/IP（数字对讲）；
2. 实现 “楼宇可视对讲系统” 与 “梯控系统” 的指令互通（如门口机呼梯、室内机召梯）
关键前提：需对讲系统厂家提供协议文档，并配合调试（确保呼梯指令能准确传输至调度控制器）

二、线材及配件清单（按单元配置）

核心作用
1
多芯软导线（供电线）
型号：RVV 3*2.5（铜芯，3 芯，每芯截面积 2.5mm²）
从电梯轿厢顶机房的220V 电源插座，引至 “多奥梯控联动器”（调度控制器）
1. 就近取电，避免长距离压降；
2. 穿 PVC 管保护，远离电梯强电回路（如电机线）；
3. 需单独配 10A 空开，防止过载
给梯控系统（调度控制器、转接器）提供工作电源
2
联动控制线（对讲 - 梯控信号線）
型号：RVVP 2*1.0（铜芯，2 芯屏蔽线，每芯截面积 1.0mm²）
1. 从 “可视对讲梯控联动模块”（对讲侧）→ “协议转换器” → “调度控制器” → “电梯 PLC”；
2. 全程沿弱电井、电梯井道敷设
1. 管内穿线（PVC 管或金属管），避免线材裸露；
2. 屏蔽层需单端接地（仅在调度控制器侧接地），防止电梯电机干扰信号；
3. 避免与强电（220V 及以上）平行敷设（间距≥30cm）
传输对讲系统与梯控系统的控制指令（如呼梯、召梯信号）
3
金属软管
规格：DN20（内径 20mm）
1. 电梯顶机房内：保护 “联动控制线”“供电线” 的转弯 / 接头处；
2. 电梯井道内：保护线材穿越运动部件区域（如轿厢导轨附近）
1. 两端需用接头固定（与 PVC 管 / 设备接口紧密连接）；
2. 软管长度≤1.5m，避免过长导致震动脱落；
3. 井道内敷设时，需固定在井道支架上，远离电梯门机、限速器
物理保护线材，防止电梯运行时磨损、碰撞导致断线

三、核心配置与施工注意事项
1. 设备选型关键（避免错配）
电梯数量与转接器：1 个单元内电梯≤2 台时，仅需 1 台 “调度控制器”；电梯≥3 台时，必须加 “转接器”（DAIC-DT-QK），否则信号会冲突，导致呼梯延迟或失效。
协议兼容性：提前与 “电梯厂家”“对讲厂家” 确认协议类型（如电梯是 Modbus RTU 还是 CAN 协议，对讲是 RS-485 还是 TCP/IP），避免协议不匹配导致无法对接（多奥协议模块需按实际协议定制）。
2. 对接调试前提（必满足）
厂家配合：电梯厂家需提供 “电梯 PLC 接口定义”“协议文档”，并派技术人员现场配合（需电梯断电测试，需提前与物业沟通时间）；对讲厂家需提供 “呼梯指令输出接口” 及协议，确保指令能被梯控系统识别。

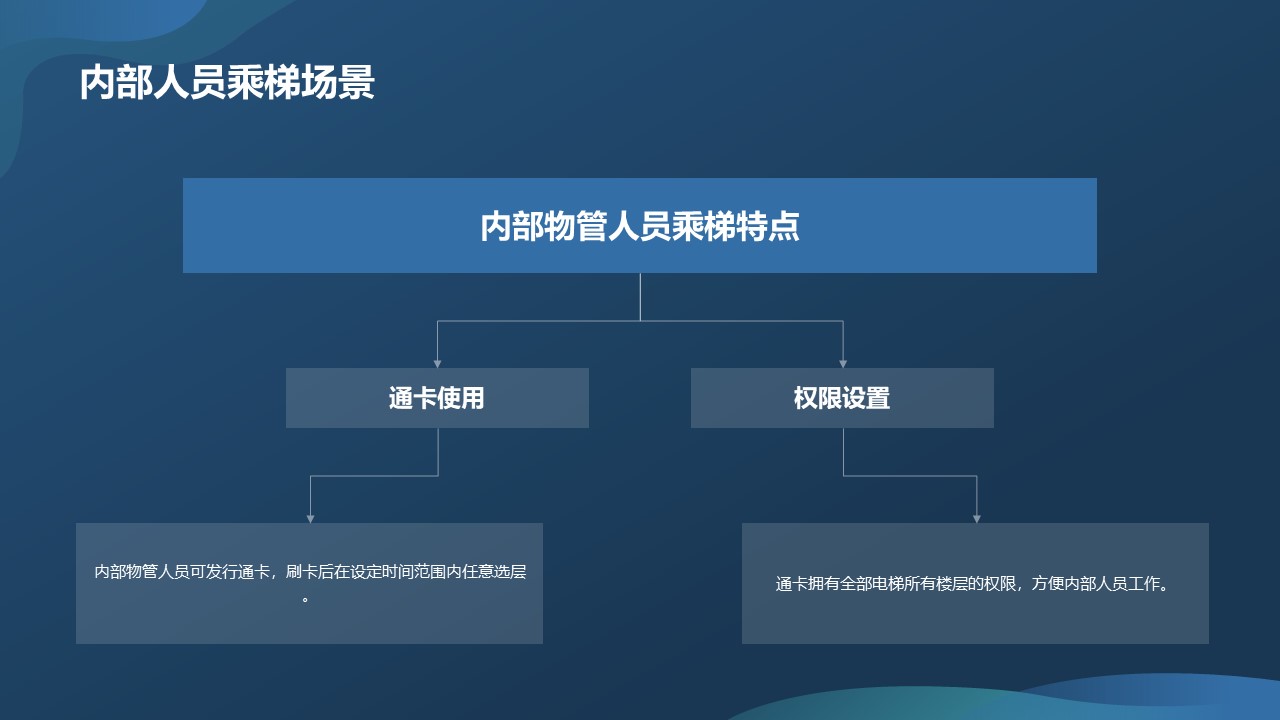

权限设置：调试前需在 “调度控制器” 内录入业主权限（如业主室内机对应楼层）、访客临时权限（访客通过门口机呼叫后，系统自动下发 “对应楼层临时权限”，电梯仅到达该楼层）。
3. 线材施工核心（避免故障）
供电安全：梯控系统电源需单独空开控制，禁止与电梯照明、风机等大功率设备共用回路，防止电压波动烧毁设备。
信号防干扰：“RVVP 屏蔽线” 的屏蔽层必须单端接地（仅调度控制器侧接地，对讲侧不接地），否则会引入更大干扰；井道内线材需远离电梯 “随行电缆”（强干扰源）。
井道敷设：金属软管固定必须牢固，避免电梯运行时震动导致软管移位，磨损内部线材；井道内线材需每隔 1.5m 用卡箍固定在支架上，禁止悬空。
4. 调试要点
单机测试：先单独测试 “调度控制器” 供电（通电后指示灯正常，无报错），再测试 “对讲→梯控” 信号（门口机按 “呼梯”，调度控制器是否接收信号），最后测试 “梯控→电梯” 联动（调度控制器发指令，电梯是否响应）。

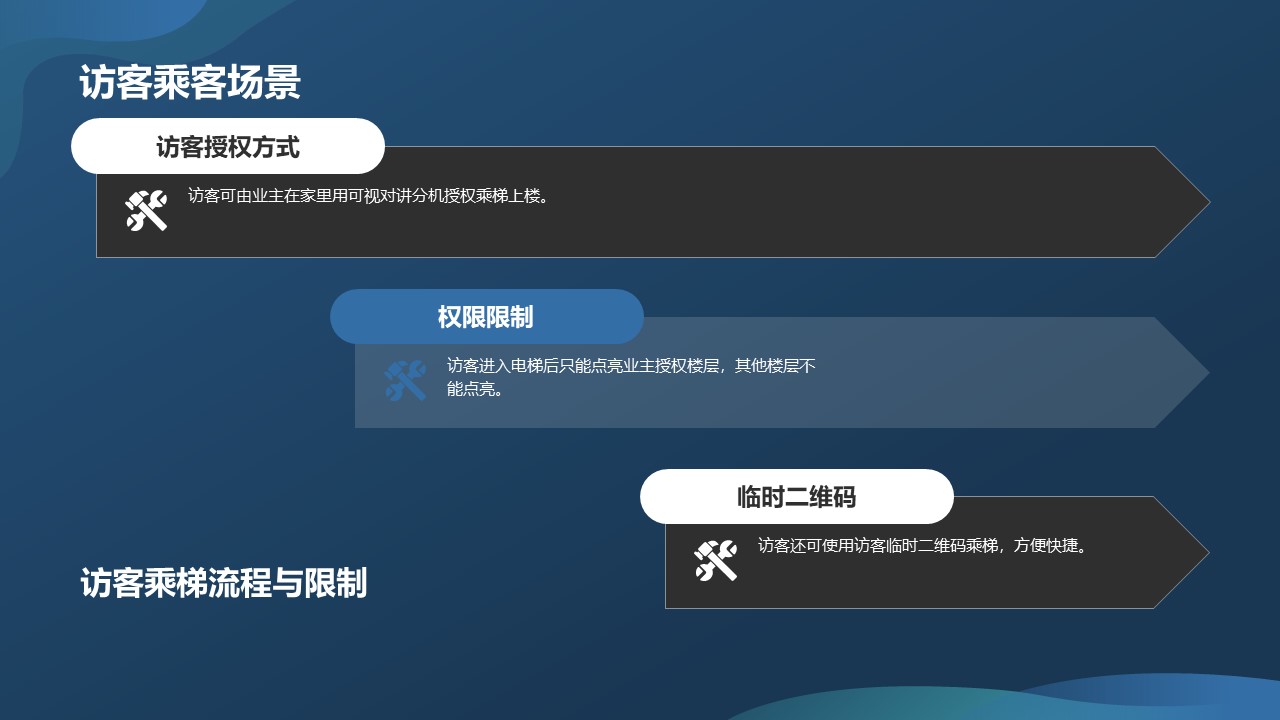

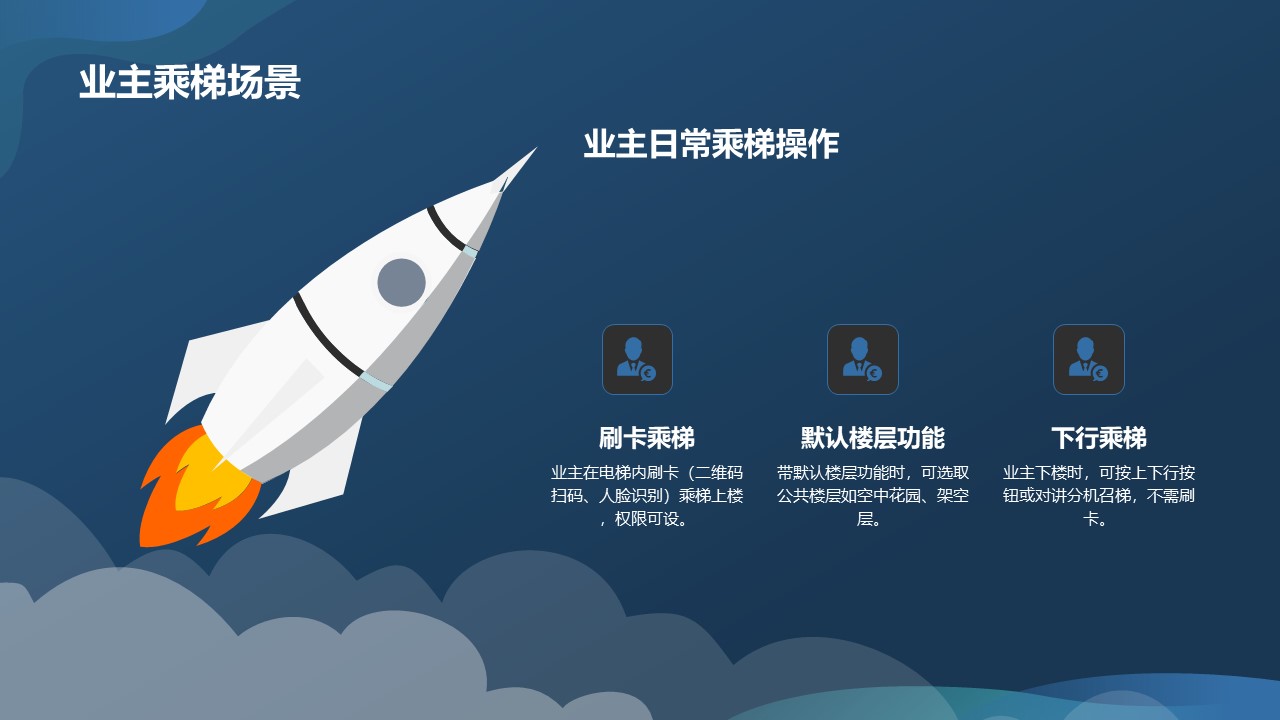

联动测试：模拟访客场景（门口机呼叫业主室内机→业主接听后按 “呼梯”→电梯自动到达 1 楼）、业主场景（室内机按 “召梯”→电梯自动到达业主楼层），确保全流程无卡顿。
通过以上配置，可实现 “对讲 - 梯控” 的无缝联动，满足业主日常召梯、访客联动呼梯的需求，同时保障系统 7*24 小时稳定运行。

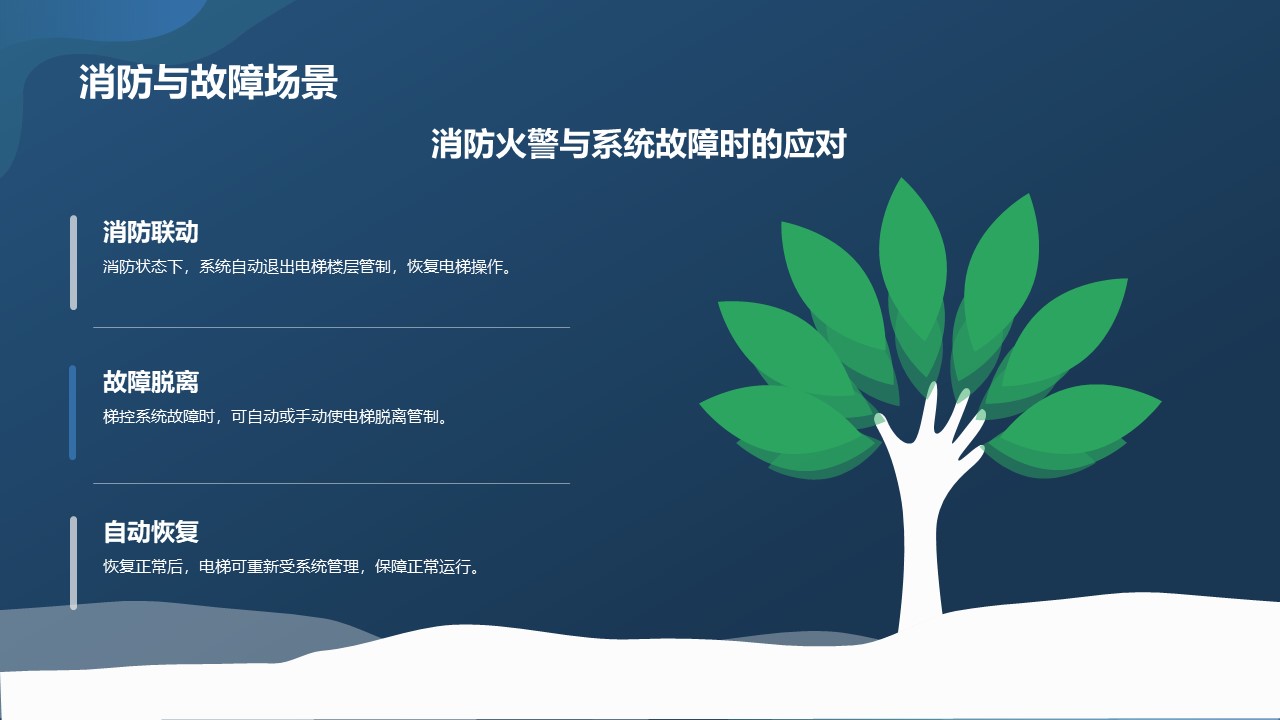

四、系统实施要点
1. 协议对接要求：
•
电梯侧需提供开放协议（推荐Modbus TCP或CAN总线）
•
对讲系统需支持RS-485或TCP/IP协议输出
•
调试阶段需电梯/对讲厂商技术人员现场配合

2. 布线规范：
•
控制线与电源线分管敷设，间距≥30cm
•
井道内线缆固定间距≤1.5m，避免与随行电缆交叉
•
金属软管连接处需做防水处理
3. 调试流程：

1
graph TD
2
A[设备安装] --> B[协议配置]
3
B --> C[单梯测试]
4
C --> D[群控联调]
5
D --> E[压力测试]
6
E --> F[交付验收]
